1、单项选择题

某理想变压器的变化K=10，其副边负载的电阻RL=8Ω。若将此负载电阻折到原边，其阻值R′L为（）

A.80Ω
B.8Ω
C.0.8Ω
D.800Ω

点击查看答案

本题答案：D
本题解析：暂无解析

2、单项选择题  两个点电荷带电量分别为q和2q，相距L，现将第3个点电荷Q放在它们之间，要使Q静止，则Q与q的距离应为（）

A.（1／）L
B.[1／（+1）]L
C.（-1）L
D.（1／2）L

点击查看答案

本题答案：C
本题解析：暂无解析

3、单项选择题

电路如图所示，若Ui一定，当可变电阻Rp的电阻值由小适当增大时，则输出电压的变化情况是（）

A.由小变大
B.由大变小
C.基本不变
D.无法判断

点击查看答案

本题答案：B
本题解析：暂无解析

4、单项选择题  在继电器接触器控制电路中，自锁环节的功能是：（）

A.保证可靠停车
B.保证起动后持续运行
C.兼有点动功能
D.保证安全启动

点击查看答案

本题答案：B
本题解析：暂无解析

5、单项选择题

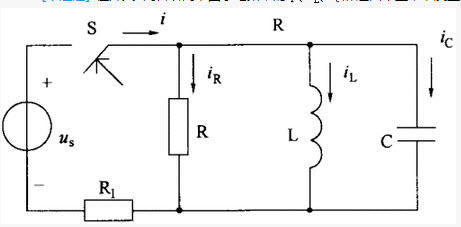

在开关S闭合瞬间，图示电路中的ir、iL、ie和i这四个量中，发生跃变的量是（）

A.ir和ie
B.ie和i
C.ie和iL
D.ir和i

点击查看答案

本题答案：B
本题解析：暂无解析

6、单项选择题

对称三相电压源作星形连接，每相电压有效值均为220V，但其中BY相连反了，如图所示，则电压UAY有效值等于（）

A.220V
B.380V
C.127V
D.0

点击查看答案

本题答案：A
本题解析：暂无解析

7、单项选择题

图示为共发射极单管电压放大电路，估算静态点Ib、Ic、VCE分别为：（）

A.57μA，2.8mA，3.5V
B.57μA，2.8mA，8V
C.57μA，4mA，0V
D.30μA，2.8mA，3.5V

点击查看答案

本题答案：A
本题解析：根据等效的直流通道计算，在直流等效电路中电容断路。

8、单项选择题

同心球形电容器，两极的半径分别为R1和R2（R2>R1），中间充满相对介电系数为εr的均匀介质，则两极间场强的分布曲线为下列哪个图所示（）？

A.
B.
C.
D.

点击查看答案

本题答案：A
本题解析：暂无解析

9、单项选择题

电路如图所示，用叠加定理求电阻RL消耗的功率为（）

A.1／24W
B.3／8W
C.1／8W
D.12W

点击查看答案

本题答案：A
本题解析：暂无解析

10、单项选择题

某二端网络的端口u-i特性曲线如图所示，则该二端网络的等效电路为：（）

A.
B.
C.
D.

点击查看答案

本题答案：B
本题解析：暂无解析

11、单项选择题

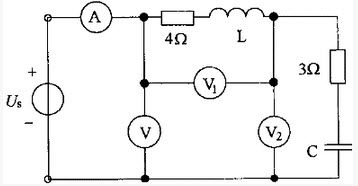

图示正弦交流电路中，已知电流表A的读数为2A，电压表V1的读数为17V，表V2的读数为10V，则表V的读数为（）

A.15.65V
B.14V
C.27V
D.7V

点击查看答案

本题答案：A
本题解析：暂无解析

12、单项选择题

在图a）电路中有电流I时，可将图a）等效为图b），其中等效电压源电动势E和等效电源内阻R0为：（）

A.-1V，5.143Ω
B.1V，5Ω
C.-1V，5Ω
D.1V，5.143Ω

点击查看答案

本题答案：B
本题解析：利用等效电压源定理。在求等效电压源电动势时，将A、B两点开路后，电压源上方的两上方电阻和下方两个电阻均为串联连接方式。

13、单项选择题

电路如图所示，Us为独立电压源，若外电路不变，仅电阻R变化时，将会引起下述哪种变化？（）

A.端电压U的变化
B.输出电流I的变化
C.电阻R支路电流的变化
D.上述三者同时变化

点击查看答案

本题答案：C
本题解析：暂无解析

14、单项选择题  三相异步电动机在额定负载下，欠压运行，定子电流将：（）

A.小于额定电流
B.大于额定电流
C.等于额定电流
D.不变

点击查看答案

本题答案：B
本题解析：暂无解析

15、单项选择题  某正弦电流的有效值为7．07A，频率f=100Hz，初相角φ=-60°，则该电流的瞬时表达式为（）

A.i=5sin（100πt-60°）A.
B.i=7.07sin（100nt+30°）A.
C.i=10sin（200πt-60°）A.
D.i=7.07sin（100πt-30°）A.

点击查看答案

本题答案：C
本题解析：暂无解析

16、单项选择题

电路如图所示，若R、Us、Is均大于零，则电路的功率情况为下述中哪种（）？

A.电阻吸收功率，电压源与电流源供出功率
B.电阻与电压源吸收功率，电流源供出功率 91ExAm.net
C.电阻与电流源吸收功率，电压源供出功率
D.电阻吸收功率，电流源供出功率，电压源无法确定

点击查看答案

本题答案：D
本题解析：电路元件是否做功的判断是依据功率计算的结果。在元件电压、电流正方向一致的条件下，根据公式P=UI计算元件的功率。当P大于零时，该元件消耗电功率；当P小于零时，该元件发出电功率。

17、单项选择题

稳压管电路如图所示，稳压管DZ1的稳定电压UZ1=12V，DZ2的稳定电压为UZ2=6V，则电压U0等于（）

A.12V
B.20V
C.6V
D.18V

点击查看答案

本题答案：C
本题解析：暂无解析

18、单项选择题

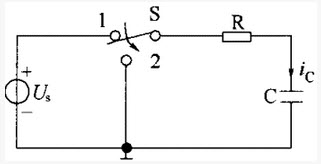

图示电路当开关S在位置"1"时已达稳定状态。在t=0时刻将开关S瞬间合到位置"2"，则在t>0后电流ic应（）

A.与图示方向相同且逐渐增大
B.与图示方向相反且逐渐衰减到零
C.与图示方向相同且逐渐减少
D.与图示方向相同且逐渐衰减到零

点击查看答案

本题答案：B
本题解析：暂无解析

19、单项选择题

已知图示电路中Us=2V，Is=2A。电阻R1和R2消耗的功率由何处供给（）？

A.电压源
B.电流源
C.电压源和电流源
D.不一定

点击查看答案

本题答案：C
本题解析：暂无解析

20、单项选择题

由开关组成的逻辑电路如图所示，设开关接通为"1"，断开为"0"；电灯亮为"1"，电灯暗为"0"。则该电路为：（）

A."与"门
B."或"门
C."非"门
D.无法判断

点击查看答案

本题答案：B
本题解析：暂无解析

21、单项选择题

电路如图所示，D为理想二极管，ui=6sinωt（V），则输出电压的最大值UoM为：（）

A.6V
B.3V
C.-3V
D.-6V

点击查看答案

本题答案：B
本题解析：暂无解析

22、单项选择题

图示电路中a、b端的等效电阻R为：（）

A.（8／3）Ω
B.3Ω
C.4Ω
D.6Ω

点击查看答案

本题答案：B
本题解析：暂无解析

23、单项选择题

图示电路中，输出电压的表达式是：（）

A.
B.
C.
D.

点击查看答案

本题答案：C
本题解析：暂无解析

24、单项选择题  某负载消耗的功率为72kW，功率因数为0．75（电感性，滞后），则其视在功率为（）

A.72kVA
B.54kVA
C.96kVA
D.81.6kVA

点击查看答案

本题答案：C
本题解析：暂无解析

25、单项选择题  容量为10kVA的单相照明变压器，电压为3300／220V，欲在副边接上60W、220V的白炽灯。若使变压器在额定情况下运行，原边电流值最接近（）

A.3.03A
B.4.52A
C.1.67A
D.4.09A

点击查看答案

本题答案：A
本题解析：暂无解析

26、单项选择题

图示左侧电路的等效电路是哪个电路？（）

A.
B.
C.
D.

点击查看答案

本题答案：B
本题解析：应用戴维南定理或电源变换法。

27、单项选择题

运算放大器电路如图所示，输入电压Ui=2V，则输出电压Uo等于（）

A.2V
B.正饱和值
C.负饱和值
D.-2V

点击查看答案

本题答案：A
本题解析：暂无解析

28、单项选择题

分压偏置单管放大电路如图所示，图中发射极旁路电容CE因损坏而断开，则该电路的电压放大倍数将：（）

A.增大
B.减小
C.不变
D.无法判断

点击查看答案

本题答案：B
本题解析：暂无解析

29、单项选择题

在图示的三相四线制低压供电系统中，如果电动机M1采用保护接中线，电动机M2采用保护接地。当电动机M2的一相绕组的绝缘破坏导致外壳带电，则电动机M1的外壳与地的电位应：（）

A.相等或不等
B.不相等
C.不能确定
D.相等

点击查看答案

本题答案：B
本题解析：将事故状态下的实际电路整理为简单电路模型，电动机的机壳电位是电源的中点电位，一般电路中的接地电阻相等，大约是4Ω左右。

30、单项选择题

电路如图所示，D1、D2均为硅管（正向压降0．7V），D为锗管（正向压降0．3V），U=6V，如果二极管的反向电流为V，则流过D1、D2的电流分别为：（）

A.2mA，2mA
B.0，2mA
C.2mA，0
D.0，0

点击查看答案

本题答案：B
本题解析：暂无解析

31、单项选择题

如图所示，导体回路处在一均匀磁场中，B=0．5T，R=2Ω，ab边长L=0．5m，可以滑动，a=60°，现以速度v=4m／s将ab边向右匀速平行移动，通过R的感应电流为：（）

A.0.5A
B.-1A
C.-0.86A
D.0.43A

点击查看答案

本题答案：D
本题解析：暂无解析

32、单项选择题

图示电阻电路中a、b端的等效电阻为：（）

A.6Ω
B.12Ω
C.3Ω
D.9Ω

点击查看答案

本题答案：C
本题解析：注意电阻的端口位置。

33、单项选择题  单位阶跃函数信号具有：（）

A.周期性
B.抽样性
C.单边性
D.截断性

点击查看答案

本题答案：C
本题解析：常用模拟信号的描述，单位阶跃函数信号δ（t）的定义。

34、单项选择题

电路如图所示，能够实现uo=-ui运算关系的电路是：（）

A.图A
B.图B
C.图C
D.都可以

点击查看答案

本题答案：A
本题解析：暂无解析

35、单项选择题

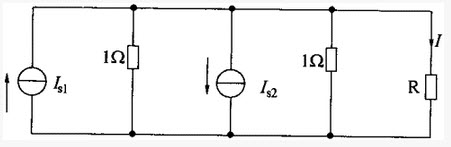

在图示的电路中，Is1=3A，Is2=6A。当电流源Is1单独作用时，流过R=1Ω电阻的电流I=1A，则流过电阻R的实际电流I值为：（）

A.-1A
B.+1A
C.-2A
D.+2A

点击查看答案

本题答案：A
本题解析：暂无解析

36、单项选择题

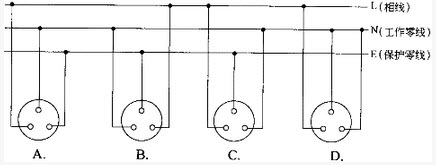

中性点接地的三相五线制电路中，所有单相电气设备电源插座的正确接线是图中的哪个图示接线（）？

A.A
B.B
C.C
D.D

点击查看答案

本题答案：B
本题解析：暂无解析

37、单项选择题  已知某正弦交流电压的周期为10ms，有效值220V，在t=0时，正处在由正值过渡为负值的零值，则其表达式可写作（）

A.u=380sin（100t+180°）（V）
B.u=-311sin2007πt（V）
C.u=220sin（628t+180°）（V）
D.u=220sin（100t+180°）（V）

点击查看答案

本题答案：B
本题解析：暂无解析

38、单项选择题

电路如图所示，该电路为下述中的哪种电路？（）

A.比例一微分运算电路
B.微分运算电路
C.积分运算电路
D.比例运算电路

点击查看答案

本题答案：C
本题解析：暂无解析

39、单项选择题

电路如图所示，则输出电压Uo为：（）

A.20mV
B.40mV
C.0mV
D.-40mV

点击查看答案

本题答案：D
本题解析：暂无解析

40、单项选择题  图示为刀闸、熔断器与电源的三种连接方法，其中正确的接法是下列哪个图所示（）？

A.
B.
C.
D.

点击查看答案

本题答案：A
本题解析：暂无解析

41、单项选择题

图示电路中，已知Z1是纯电阻负载，电流表A、A1、A2的读数分别为5A、4A、3A。那么Z2负载一定是（）

A.电阻性的
B.纯电感性或纯电容性质
C.电感性的
D.电容性的

点击查看答案

本题答案：B
本题解析：暂无解析

42、单项选择题

图示电路中，电压U为（）

A.30V
B.9V
C.10V
D.6V

点击查看答案

本题答案：C
本题解析：暂无解析

43、单项选择题

图示电路中的晶体管，当输入信号为3V时，工作状态是：（）

A.饱和
B.截止
C.放大
D.不确定

点击查看答案

本题答案：A
本题解析：暂无解析

44、单项选择题

图示电路在t=0时开关闭合，t≥0时u（t）为：（）

A.-100（1-）V
B.（-50+50）V
C.-100V
D.-50（1-）V

点击查看答案

本题答案：D
本题解析：暂无解析

45、单项选择题

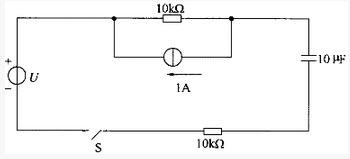

图示电路在开关S闭合后的时间常数τ值为（）

A.0.1s
B.0.2s
C.0.3s
D.0.5s

点击查看答案

本题答案：B
本题解析：暂无解析

46、单项选择题  均匀带电长直导线半径为1cm，线电荷密度为λ，其外部套有半径为2cm的导体圈筒，两者同轴。它们之间的电势差等于：（）

A.（λ／4πε）ln2
B.（λ／2πε）ln3
C.（λ／4πε）ln（1／2）
D.（λ／2πε）ln2

点击查看答案

本题答案：D
本题解析：暂无解析

47、单项选择题  若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子其正、反向电阻的关系是：（）

A.正、反向电阻相等
B.正向电阻大，反向电阻小
C.反向电阻比正向电阻大很多倍
D.正、反向电阻都等于无穷大

点击查看答案

本题答案：C
本题解析：暂无解析

48、单项选择题

图示对称三相电路中，已知电源线电压U=380V，R=40Ω，1／ωC=30Ω，三相负载功率P是（）

A.1341W
B.775W
C.2323W
D.4023W

点击查看答案

本题答案：C
本题解析：暂无解析

49、单项选择题  晶体管的开关作用是下述中的哪一条（）？

A.饱和时集——射极接通，截止时集——射极断开
B.饱和时集——射极断开，截止时集——射极接通
C.饱和和截止时集——射极均断开
D.饱和和截止时集——射极均接通

点击查看答案

本题答案：A
本题解析：暂无解析

50、单项选择题 & nbsp;星形连接对称三相负载，每相电阻为11Ω、电流为20A，则三相负载的线电压为（）

A.20×11（V）
B.2×20×11（V）
C.×20×11（V）
D.×20×11（V）

点击查看答案

本题答案：D
本题解析：暂无解析

51、单项选择题

图示电路中，N为含源线性电阻网络，其端口伏安特性曲线如图b）所示，其戴维南等效电路参数应为（）

A.
B.
C.
D.

点击查看答案

本题答案：B
本题解析：暂无解析

52、单项选择题

在图示的电路中，用量程为10V、内阻为20kΩ／Ⅴ级的直流电压表，测得A、B两点间的电压Uab为：（）

A.6V
B.5V
C.4V
D.3V

点击查看答案

本题答案：C
本题解析：暂无解析

53、单项选择题

电路如图所示，晶体管工作的状态是：（）

A.截止状态
B.放大状态
C.饱和状态
D.损坏了

点击查看答案

本题答案：B
本题解析：暂无解析

54、单项选择题

真空中有两根互相平行的无限长直导线L1和L2相距0．1m。通有方向相反的电流，I1=20A，I2=10A，a点位于L1、L2之间的中点，且与两导线在同一平面内，如图所示，a点的磁感应强度为（）

A.（300／π）μ0特
B.（100／π）μ0特
C.（200／π）μ0特
D.0

点击查看答案

本题答案：A
本题解析：暂无解析

55、单项选择题

无限大平行板电容器，两极板相隔5cm，板上均匀带电，σ=3×10-6C／m2，若将负极板接地，则正极板的电势为（）

A.（7.5／ε0）×10-8V
B.（15／ε0）×10V
C.（30／ε0）×10-6V
D.（7.5／ε0）×10-6V

点击查看答案

本题答案：B
本题解析：暂无解析

56、单项选择题  三相异步电动机的接线盒中有六个接线端，可以改变三相定子绕组的接线方法，某电动机铭牌上标有"额定电压380／220V，接法Y／△"，其含义是下列中的哪一条（）？

A.当电源相电压为220V时，将定子绕组接成三角形；相电压为380V时，接成星形
B.当电源相电压为220V，线电压为380V时，采用Y／△换接
C.当电源线电压为380V时，将定子绕组接成星形；线电压为220V时，接成三角形
D.当电源线电压为380V时，将定子绕组接成三角形；线电压为220V时，接成星形

点击查看答案

本题答案：C
本题解析：暂无解析

57、单项选择题

D触发器组成的电路如图a）所示。设Q1、Q2的初始态是0、0，已知CP脉冲波型。Q2的波形是图b）中哪个图形（）？

A.A
B.B
C.C
D.D

点击查看答案

本题答案：A
本题解析：暂无解析

58、单项选择题

图示的桥式整流电路中，已知Ui=100sin（ωt）（V），Ri=1kΩ，若忽略二极管的正压降和反相电流，负载电阻RL两端的电压平均值和电流平均值分别（）

A.90V.90mA
B.50V，100mA
C.100V，100mA
D.63.64V，63.64mA

点击查看答案

本题答案：D
本题解析：暂无解析

59、单项选择题

图示电路中，已知：U1=U2=12V，R1=R2=4kΩ，R3=16kΩ。S断开后A点电位VAO和S闭合后A点电位Uas分别是：（）

A.-4V，3.6V
B.6V，0V
C.4V，-2.4V
D.-4V，2.4V

点击查看答案

本题答案：D
本题解析：暂无解析

60、单项选择题

在图示电路中，当开关S断开时，电压U=10V，当S闭合后，电流I=1A，则该有源二端线性网络的等效电压源的内阻值为：（）

A.16Ω
B.8Ω
C.4Ω
D.2Ω

点击查看答案

本题答案：C
本题解析：暂无解析

61、单项选择题  下列电路中能实现交流放大的是哪个图所示（）？

A.
B.
C.
D.

点击查看答案

本题答案：B
本题解析：分析交流放大器的结构图主要有两步：首先判断晶体管是否工作在放大区；然后检查交流信号是否畅通地到达输出端。对于放大中频信号的交流放大器来讲，电容元件在直流通道中等效为断路，对中频交流信号电容可以视为短路。

62、单项选择题

图示正弦电路中，Z=（40+j30）Ω，XL=10Ω，有效值U2=200V，则总电压有效值U为（）

A.178.9V
B.226V
C.120V
D.60V

点击查看答案

本题答案：B
本题解析：暂无解析

63、单项选择题

电路如图所示，则电路的时间常数为：（）

A.（5／16）s
B.（1／3）s
C.3s
D.2s

点击查看答案

本题答案：B
本题解析：暂无解析

64、单项选择题

图示电路中，A点和B点的电位分别是（）

A.2V，-1V
B.-2V，1V
C.2V，1V
D.1V，2V

点击查看答案

本题答案：C
本题解析：暂无解析

65、单项选择题  2．2kW的异步电动机，运行于相电压为220V的三相电路。已知电动机效率为81％，功率因数为0．82，则电动机的额定电流为（）

A.4A
B.5A
C.8.7A
D.15A

点击查看答案

本题答案：B
本题解析：暂无解析

66、单项选择题

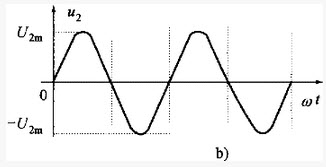

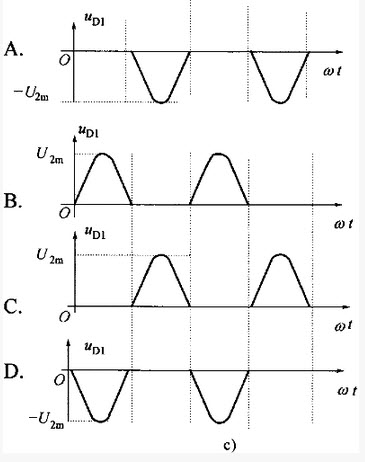

单相桥式整流电路如图a）所示，变压器副边电压U2的波形如图b）所示，设4个二极管均为理想元件，则二极管D两端的电压u的波形是图c）中哪个图所示（）？

A.A
B.B
C.C
D.D

点击查看答案

本题答案：B
本题解析：暂无解析

67、单项选择题

整流滤波电路如图所示，已知U1=30V，U0=12V，R=2kΩ，RL=4kΩ，稳压管的稳定电流=5mA与=18mA。通过稳压管的电流和通过二极管的平均电流分别是（）

A.5mA，2.5mA
B.8mA，8mA
C.6mA，2.5mA
D.6mA，4.5mA

点击查看答案

本题答案：D
本题解析：该电路为直流稳压电源电路。对于输出的直流信号，电容在电路中可视为断路。桥式整流电路中的二极管通过的电流平均值是电阻R中通过电流的一半。

68、单项选择题

在图示的三相四线制低压供电系统中，如果电动机M1采用保护接中线，电动机M2采用保护接地。当电动机M2的一相绕组的绝缘破坏导致外壳带电，则电动机M1的外壳与地的电位应：（）

A.相等或不等
B.不相等
C.不能确定
D.相等

点击查看答案

本题答案：B
本题解析：将事故状态下的实际电路整理为简单电路模型，电动机的机壳电位是电源的中点电位，一般电路中的接地电阻相等，大约是4Ω左右。

69、单项选择题

电路如图所示，A、B端输入信号均为方波，DA、Db是理想二极管，当K点电位等于3V时，三极管饱和导通。这电路是一个什么电路（）？

A.与门电路
B.非门电路
C.与非门电路
D.或非门电路

点击查看答案

本题答案：D
本题解析：暂无解析

70、单项选择题

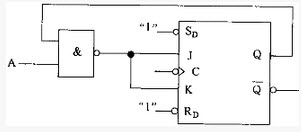

逻辑电路如图所示，A="0"时，C脉冲来到后，JK触发器应：（）

A.具有计数功能
B.置"0"
C.置"1"
D.保持不变

点击查看答案

本题答案：A
本题解析：暂无解析

71、单项选择题  今拟用电阻丝制作一三相电炉，功率为20kW，电源线电压为380V。若三相电阻接成对称星形，则每相电阻等于（）

A.12.5Ω
B.7.22Ω
C.17.52Ω
D.4.18Ω

点击查看答案

本题答案：B
本题解析：暂无解析

72、单项选择题  三相异步电动机空载起动与满载起动时的起动转矩关系是：（）

A.二者相等
B.满载起动转矩
C.空载起动转矩大
D.无法估计

点击查看答案

本题答案：A
本题解析：暂无解析

73、单项选择题

已知通过一导体环的磁通量在0．04s内由8×10-3Wb均匀地减小到2×10-3Wb。若环的平面法线与磁场方向一致，则环中产生的感应电动势为：（）

A.0.05V
B.0.15V
C.0.2V
D.0

点击查看答案

本题答案：B
本题解析：暂无解析

74、单项选择题  三相异步电动机的转动方向由下列中哪个因素决定（）？

A.电源电压的大小
B.电源频率
C.定子电流相序
D.起动瞬间定转子相对位置

点击查看答案

本题答案：C
本题解析：暂无解析

75、单项选择题

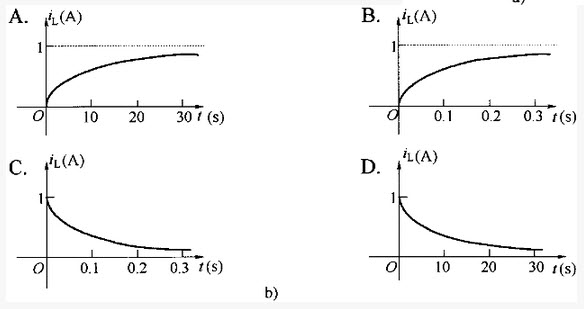

电路如图a）所示，iL（t）的波形为图b）中的哪个图所示（）？

A.A
B.B
来源:91 题库网 C.C
D.D

点击查看答案

本题答案：B
本题解析：暂无解析

76、单项选择题  △连接的三相变压器，额定容量50kVA，原边额定电压5kV，每相绕组匝数1200，副边每相匝数80，副边额定电流（）

A.260A
B.450A
C.150A
D.320A

点击查看答案

本题答案：C
本题解析：暂无解析

77、单项选择题

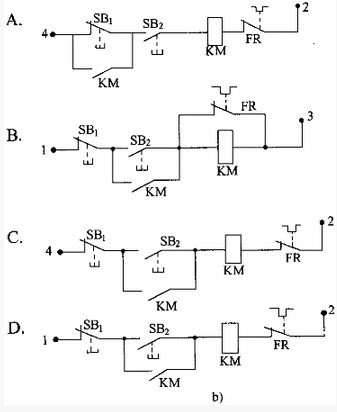

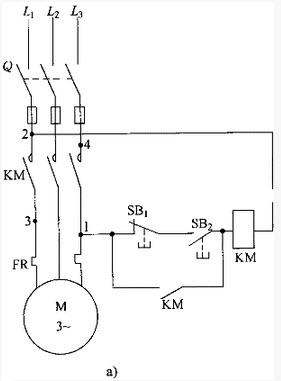

如图a）所示控制电路的错误接线不能使电动机M起动。要使M起动并能连续运转，且具备过载保护、失压保护、短路保护的功能，正确的接线是图b）中哪个图所示？（）

A.A
B.B
C.C
D.D

点击查看答案

本题答案：C
本题解析：暂无解析
