1、单项选择题  角度尺寸在标注时，文字一律（）书写

A．水平
B．垂直
C.倾斜

点击查看答案

本题答案：A
本题解析：暂无解析

2、问答题

作图题：参照图例完成下图形（比例1：1），保留作图痕迹


点击查看答案

本题答案：试题答案

3、填空题  （）是确定组合体外形大小的总长、总宽和总高尺寸。

点击查看答案

本题答案：总体尺寸
本题解析：试题答案总体尺寸

4、填空题  当零件所有表面具有相同的表面粗糙度要求时，可在图样（）中说明；当零件表面的大部分粗糙度相同时，可将相同的粗糙度代号标注在（），并在前面加注其余两字。

点击查看答案

本题答案：技术要求；右上角
本题解析：试题答案技术要求；右上角

5、填空题  零件的安放位置原则有（）；（）、自然平稳原则。

点击查看答案

本题答案：加工位置原则、工作位置原则
本题解析：试题答案加工位置原则、工作位置原则

6、判断题  点的三投影面体系中的位置，可以用坐标来表示。

点击查看答案

本题答案：对
本题解析：暂无解析

7、填空题  已知定形尺寸和定位尺寸的线段叫（）；有定形尺寸，但定位尺寸不全的线段叫连接线段；只有定形尺寸没有定位尺寸的线段叫（）。

点击查看答案

本题答案：已知线段；中间线段
本题解析：试题答案已知线段；中间线段

8、填空题  用正投影法所绘制的物体图形称为（）。

点击查看答案

本题答案：视图
本题解析：试题答案视图

9、问答题

作图题：补画视图中的漏线，并画出俯视图

点击查看答案

本题答案：试题答案

10、单项选择题  当一条直线垂直于投影面时，在该投影面上反映（）

A、实形性
B、类似性
C、积聚性

点击查看答案

本题答案：C
本题解析：暂无解析

11、问答题

作图题：已知点A距H面为12，距V面为20，距W面为15，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。


点击查看答案

本题答案：试题答案

12、单项选择题

已知带有圆孔的球体的四组投影，正确的一组是（）。

A、A
B、B
C、C
D、D

点击查看答案

本题答案：C
本题解析：暂无解析

13、填空题  一个完整的尺寸包括（）、（）、尺寸界线三个基本要素

点击查看答案

本题答案：尺寸线；尺寸数字
本题解析：试题答案尺寸线；尺寸数字

14、填空题  在两齿轮啮合时，过齿轮中心连线上的啮合点所作的两个相切的假想圆称为（）

点击查看答案

本题答案：节圆
本题解析：试题答案节圆

15、填空题  轴承代号30205是（），其尺寸系列代号为02，内径为25。

点击查看答案

本题答案：圆锥滚子轴承
本题解析：试题答案圆锥滚子轴承

16、填空题  同一零件各剖视图的剖面线方向（）间隔（）

点击查看答案

本题答案：相同；相等
本题解析：试题答案相同；相等

17、判断题  在剖视图中，切根线用细实线绘制。

点击查看答案

本题答案：错
本题解析：暂无解析

18、填空题  在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做（）。

点击查看答案

本题答案：视图
本题解析：试题答案视图

19、填空题  弹簧中间节距相同的部分圈数称为（）。

点击查看答案

本题答案：有效圈数
本题解析：试题答案有效圈数

20、填空题  尺寸界线与尺寸线垂直，超出尺寸线（）。

点击查看答案

本题答案：2～3mm
本题解析：试题答案2～3mm

21、填空题  断面图的类型分为移出（）和（）两种.

点击查看答案

本题答案：断面图；重合断面图
本题解析：试题答案断面图；重合断面图

22、填空题  形成螺纹的螺旋线条数称为（）。

点击查看答案

本题答案：线数
本题解析：试题答案线数

23、填空题  组合体的视图上，一般应标注出（）；（）和总体三种尺寸，标注尺寸的起点称为尺寸的基准。

点击查看答案

本题答案：定形、定位
本题解析：试题答案定形、定位

24、填空题  与一个投影面垂直，而与其他两个投影面不平行的平面，称为投影面的垂直面，具体又可分为（）；（）；（）。

点击查看答案

本题答案：铅垂面、正垂面、侧垂面
本题解析：试题答案铅垂面、正垂面、侧垂面

25、填空题  平面体一般要注出它的（）；（）；（）三个方向的尺寸.

点击查看答案

本题答案：长，宽，高
本题解析：试题答案长，宽，高

26、单项选择题

根据主、俯视图，判断主视图的剖视图哪个是正确的。（）

点击查看答案

本题答案：C
本题解析：暂无解析

27、填空题  外螺纹的规定画法是：大径用（）表示，小径用（）表示，终止线用粗实线表示。

点击查看答案

本题答案：粗实线；细实线
本题解析：试题答案粗实线；细实线

28、问答题

作图题：根据给出的视图，补画第三视图（或视图所缺的图线）。

点击查看答案

本题答案：试题答案

29、判断题  使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

点击查看答案

本题答案：对
本题解析：暂无解析

30、填空题  图时应尽量采用（）比例，需要时也可采用（）或（）的比例。无论采用何种比例，图样中所注的尺寸，均为机件的（）。

点击查看答案

本题答案：原值；放大；缩小；实际大小
本题解析：试题答案原值；放大；缩小；实际大小

31、填空题  在机械制图中选用规定的线型，虚线是用于（），中心线、对称线就用细点划线。

点击查看答案

本题答案：不可见轮廓线
本题解析：试题答案不可见轮廓线

32、填空题  标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应向左。

点击查看答案

本题答案：向上
本题解析：试题答案向上

33、问答题

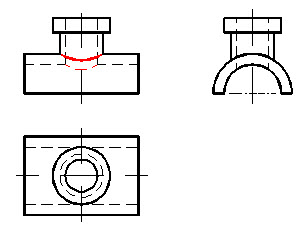

作图题：求作相贯体的相贯线。

点击查看答案

本题答案：试题答案

34、问答题

读图题：

1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．说明Φ40H7的意义。
4．说明M68╳2的含义。
5．说明符号的含义。

点击查看答案

本题答案：1.主视图采用了全剖，左视图采用了局部剖，俯视图，B-
本题解析：试题答案1.主视图采用了全剖，左视图采用了局部剖，俯视图，B-B、C-C断面图及D-D局部剖视图。
2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线
3.Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。
4.M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。
5.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

35、填空题  在标注尺寸时，直径的符号为（），球直径的符号为S￠，45°倒角的符号为（）。

点击查看答案

本题答案：￠；C
本题解析：试题答案￠；C

36、多项选择题  正投影的基本特性（）

A.显实性
B.积聚性
C.类似性
D.相似性
E.关联性

点击查看答案

本题答案：A, B, C
本题解析：暂无解析

37、问答题

绘图题：请完成下列各形体的投影。

点击查看答案

本题答案：试题答案

38、单项选择题  在半剖视图中，剖视图部分与视图部分的分界线为：（）

A、细点画线
B、粗实线
C、双点画线

点击查看答案

本题答案：A
本题解析：暂无解析

39、填空题  图样中的图形只能表达零件的（），零件的真实大小应以图样上所注的为依据。

点击查看答案

本题答案：形状；尺寸
本题解析：试题答案形状；尺寸

40、单项选择题  基本视图主要用于表达零件在基本投影方向上的（）形状。

A.内部
B.外部
C.前后
D.左右

点击查看答案

本题答案：B
本题解析：暂无解析

41、填空题  标注圆的直径尺寸时，应在数字前加注符号（），标注球的直径符号为SΦ。

点击查看答案

本题答案：Φ
本题解析：试题答案Φ

42、填空题  在机械制图中通常把基本体组合而成的物体称为（）。

点击查看答案

本题答案：组合体
本题解析：试题答案组合体

43、问答题

作图题：已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。


点击查看答案

本题答案：试题答案

44、填空题  （）于一个投影面而与另两个投影面（）的平面称为投影面垂直面.

点击查看答案

本题答案：垂直；倾斜
本题解析：试题答案垂直；倾斜

45、单项选择题  投影面垂直线有（）反映实长。

A.一个投影
B.两个投影
C.三个投影
D.四个投影

点击查看答案

本题答案：B
本题解析：暂无解析

46、填空题  圆柱齿轮按轮齿的排列分为（）；（）；（）。

点击查看答案

本题答案：直齿、斜齿、人字齿
本题解析：试题答案直齿、斜齿、人字齿

47、填空题 来源:91exam .net 机件中一般采用（）图表达机件的断面形状

点击查看答案

本题答案：断面
本题解析：试题答案断面

48、填空题  标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应（）。角度的尺寸数字一律按（）位置书写。当任何图线穿过尺寸数字时都必须（）。

点击查看答案

本题答案：向上；向左；水平；断开
本题解析：试题答案向上；向左；水平；断开

49、填空题  正等轴测图包括（）；（）和侧平面。

点击查看答案

本题答案：正平面；水平面
本题解析：试题答案正平面；水平面

50、填空题  读简单零件图的步骤（）、旋转归位想形状、综合起来想整体。

点击查看答案

本题答案：抓住特征分部分
本题解析：试题答案抓住特征分部分

51、单项选择题  已知直齿圆柱齿轮模数m=2.5mm，齿数z=25，则齿轮分度圆的直径为：（）

A、62.5mm
B、61.5mm
C、63mm
D、63.5mm

点击查看答案

本题答案：A
本题解析：暂无解析

52、单项选择题  国标中规定用（）作为基本投影面。

A.正四面体的四面体
B.正五面体的五面体
C.正正六面体的六个面
D.正三面体的三个面

点击查看答案

本题答案：C
本题解析：暂无解析

53、填空题  圆柱被平面截切后产生的截交线形状有（）；（）；（）三种。

点击查看答案

本题答案：圆、两平行直线、椭圆
本题解析：试题答案圆、两平行直线、椭圆

54、填空题  （）是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。

点击查看答案

本题答案：螺纹
本题解析：试题答案螺纹

55、填空题  垂直于一个投影面，（）于另外两个投影面的直线.称为投影面垂直线.

点击查看答案

本题答案：平行
本题解析：试题答案平行

56、填空题  主视图所在的投影面称为（），简称正面，用字母（）表示，俯视图所在的投影面称为（），简称水平面，用字母H表示。左视图所在的投影面称为侧立投影面简称侧面，用字母W表示。

点击查看答案

本题答案：正立投影面；V；水平投影面
本题解析：试题答案正立投影面；V；水平投影面

57、填空题  与正面平行的平面，与其它两个投影面（）这样的平面称为（）。它的正投影反映实形。

点击查看答案

本题答案：垂直；正平面
本题解析：试题答案垂直；正平面

58、单项选择题  机械制图中一般不标注单位，默认单位是（）

A．㎜
B．㎝
C.m

点击查看答案

本题答案：A
本题解析：暂无解析

59、填空题  标题栏位于图纸的（）。

点击查看答案

本题答案：右下角
本题解析：试题答案右下角

60、判断题  为了简化作图，通常将正等轴测图的轴向变形系数取为1

点击查看答案

本题答案：对
本题解析：暂无解析

61、填空题  常用比例有（）；（）和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

点击查看答案

本题答案：原值、放大
本题解析：试题答案原值、放大

62、填空题  （）是由若干个简单的基本体叠合而成。

点击查看答案

本题答案：叠加型组合体
本题解析：试题答案叠加型组合体

63、填空题  曲面体的截交线通常为（）或（），求作相贯线的基本思路为求作两相交回转体表面上一系列共有点。

点击查看答案

本题答案：空间曲线；平面曲线和直线
本题解析：试题答案空间曲线；平面曲线和直线

64、填空题  常用图线的种类有（）；（）；（）、点划线、双点划线、三点画线、点线等八种。

点击查看答案

本题答案：实线、虚线、间隔画线
本题解析：试题答案实线、虚线、间隔画线

65、判断题  国家制图标准规定，图纸大小可以随意确定

点击查看答案

本题答案：错
本题解析：暂无解析

66、问答题

作图题：补画剖视图中漏画的图线。

点击查看答案

本题答案：试题答案

67、填空题  标注水平忙不过来时，尺寸数字的字头方向应（）。

点击查看答案

本题答案：朝上；
本题解析：试题答案朝上；

68、填空题  分度圆上相邻两齿同侧齿廓间的弧长称为（）。

点击查看答案

本题答案：齿距
本题解析：试题答案齿距

69、填空题  平面图形中所注尺寸按作用分为（）和（）。

点击查看答案

本题答案：定形尺寸；定位尺寸
本题解析：试题答案定形尺寸；定位尺寸

70、填空题  平面图形中的尺寸，按其作用可分为（）和（）两类。

点击查看答案

本题答案：定形；定位
本题解析：试题答案定形；定位

71、填空题  标准公差是国家标准所列的用以确定（）的任一公差。

点击查看答案

本题答案：公差带大小
本题解析：试题答案公差带大小

72、单项选择题  根据投影面展开的法则，三个视图的相互位置必然是以（）为主。

A.左视图
B.主视图
C.俯视图
D.任一视图

点击查看答案

本题答案：B
本题解析：暂无解析

73、问答题

绘图题： 请在指定位置将主视图画成剖视图。

点击查看答案

本题答案：试题答案

74、填空题  国家标准献宝螺纹小径的表示方法采用（）表示螺纹（）.

点击查看答案

本题答案：细实线；小径
本题解析：试题答案细实线；小径

75、填空题  当线段垂直于投影面时，得到的投影（），具有（）。

点击查看答案

本题答案：点；积聚性
本题解析：试题答案点；积聚性

76、填空题  从螺纹的线数分：（）和多数螺纹.

点击查看答案

本题答案：单数螺纹
本题解析：试题答案单数螺纹

77、填空题  空间直线相对于投影面的位置共有三种情况，分别为：（）（）（）。

点击查看答案

本题答案：垂直、平行、倾斜
本题解析：试题答案垂直、平行、倾斜

78、填空题  常用的定位结构有：（）；（）；（）和各种挡圈。

点击查看答案

本题答案：轴肩、台肩、圆螺母
本题解析：试题答案轴肩、台肩、圆螺母

79、填空题  正等测图的轴间角为（），轴向伸缩系数为（）。

点击查看答案

本题答案：120度；1
本题解析：试题答案120度；1

80、填空题  确定组合体各组成部分的形状大小的尺寸是（）.

点击查看答案

本题答案：定形尺寸
本题解析：试题答案定形尺寸

81、填空题  圆锥被平面截切后产生的截交线形状有（）；（）、抛物线、椭圆、双曲线五种。

点击查看答案

本题答案：圆、两相交直线
本题解析：试题答案圆、两相交直线

82、填空题  在投影面平行线中，侧平线的（）面反映实长，另外投影分别平行于（）轴和Y轴。

点击查看答案

本题答案：侧；Z
本题解析：试题答案侧；Z

83、填空题  标注尺寸的三要素（）、（）和（）。

点击查看答案

本题答案：尺寸数字；尺寸线；尺寸界线
本题解析：试题答案尺寸数字；尺寸线；尺寸界线

84、填空题  在圆柱或圆锥外表面上形成的螺纹称（），在其内孔表面上所形成的螺纹称（）。

点击查看答案

本题答案：外螺纹、内螺纹
本题解析：试题答案外螺纹、内螺纹

85、填空题  在图纸上必须用（）画出图框，标题栏一般应位于图纸的（）方位。

点击查看答案

本题答案：粗实线；右下
本题解析：试题答案粗实线；右下

86、问答题

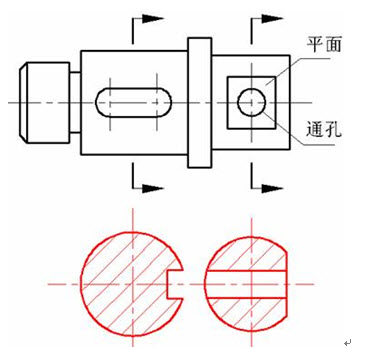

作图题：在指定位置画出轴的移出剖面图，槽深4㎜，平面深3㎜。

点击查看答案

本题答案：试题答案

87、填空题  轴测投影根据投影方向与投影面的角度不同，分为（）和（）两大类。

点击查看答案

本题答案：正轴测；斜轴测
本题解析：试题答案正轴测；斜轴测

88、填空题  在图纸上必须用（）画出图框，标题栏一般应位于图纸的右下方位。

点击查看答案

本题答案：粗实线
本题解析：试题答案粗实线

89、填空题  绘制圆的对称中心线时，其圆的相交处应是（），超出轮廓线的长度为3～5mm，当圆直径叫小时，中心线可用（）代替。

点击查看答案

本题答案：线段；细实线
本题解析：试题答案线段；细实线

90、单项选择题

下列局部剖视图中，正确的画法是（）。

点击查看答案

本题答案：B
本题解析：暂无解析

91、问答题

作图题：解释形位公差的含义

点击查看答案

本题答案：试题答案

92、问答题

作图题：用圆规作出圆的内接正六边形（保留作图线）。


点击查看答案

本题答案：试题答案

93、填空题  工程常用的投影法分为两类（）和（），其中正投影法属于（来源:91题库网 91ExaM.net）投影法。

点击查看答案

本题答案：中心投影法；平行投影法；平行投影法
本题解析：试题答案中心投影法；平行投影法；平行投影法

94、填空题  箱座类一件件包括（）；（），车床尾座等.

点击查看答案

本题答案：各种箱体，油泵泵体
本题解析：试题答案各种箱体，油泵泵体

95、问答题

绘图题：补全螺栓连接图中所缺的图线

点击查看答案

本题答案：试题答案

96、填空题  平面与投影面的交线，称为（）。

点击查看答案

本题答案：平面迹线
本题解析：试题答案平面迹线

97、填空题  回转体相交的相贯线形状有（）；（）；（）；（）四种。

点击查看答案

本题答案：圆、椭圆、空间曲线、直线
本题解析：试题答案圆、椭圆、空间曲线、直线

98、单项选择题  下列符号中表示强制国家标准的是（）。

A.GB/T
B.GB/Z
C.GB

点击查看答案

本题答案：C
本题解析：暂无解析

99、单项选择题  企业以银行存款向供货方预付货款，所引起的变化为()

A.一项资产减少，一项负债增加
B.一项资产和一项所有者权益同时增加
C.一项资产和一项负债同时减少
D.一项资产增加，另一项资产减少

点击查看答案

本题答案：D
本题解析：银行存款、预付账款都是属于资产类账户，显然，前者减少，后者增加，即资产内部同时等额有增有减

100、填空题  用一个假想的圆通过齿轮各轮齿顶部，该圆称为（）。

点击查看答案

本题答案：齿顶圆
本题解析：试题答案齿顶圆
