1、问答题  接地有什么作用？接地方式有几种？

点击查看答案

本题答案：接地的主要作用是保护人身和设备的安全，所以电气设备需要采取接
本题解析：试题答案接地的主要作用是保护人身和设备的安全，所以电气设备需要采取接地措施。
根据接地目的的不同，按其不同作用的接地方式有：
（1）保护接地；
（2）工作接地；
（3）防雷接地（过电压保护接地）接零；
（4）重复接地等。

2、问答题  计算题：某工厂用电三相负荷平衡，装有单相功率表，指示功率P为50kW，电压表指示U为380V，电流表指示I为300A，试求该厂的功率因数和无功功率。

点击查看答案

本题答案：P＝50kW、U＝380V、I＝300A
因
本题解析：试题答案P＝50kW、U＝380V、I＝300A
因为三相负荷平衡，则三相有功功率为
P＝50³3＝150（kW）
三相视在功率

无功功率为

功率因数为0.76，无功功率为128.4kvar。

3、判断题  电能计量的二次回路中，电压回路的导线截面不应低于1.5mm2。（）

点击查看答案

本题答案：对
本题解析：暂无解析

4、问答题  计算题：某用电单位月用电量有功为500000kWh，无功为400000kvar，月利用小时为500h，问月平均功率因数为多大？若将功率因数提高到0.9时，需要安装电容器的容量为多少？

点击查看答案

本题答案：已知有功电量＝500000kWh，无功电量＝40000
本题解析：试题答案已知有功电量＝500000kWh，无功电量＝400000kvar，月利用小时＝500h，补偿后功率因数cos＝0.9，则每一小时的平均有功率为
P＝500000／500＝1000（kW）
每小时的平均无功功率为
Q＝400000／500＝800（kvar）
每小时的平均实在功率为

则月平均功率因数为
cos＝P／S＝1000／1280.6＝0.78
将功率因数提高到0.9时，需要补偿的无功功率是

电容器的容量是318kvar。

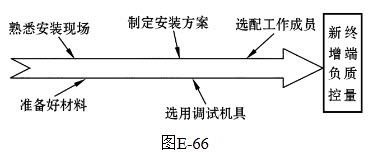

5、问答题  绘图题：画出无线负荷控制终端安装质量控制因果图。

点击查看答案

本题答案：如图E-66所示。
试题答案如图E-66所示。

6、单项选择题  记录在磁盘上的一组相关信息的集合，称为（）。

A.外存储器；
B.文件；
C.数字；
D.内存储器。

点击查看答案

本题答案：B
本题解析：暂无解析

7、判断题  三相四线制供电系统中，零线电位的高低完全决定于零线中流过电流的大小。（）

点击查看答案

本题答案：错
本题解析：暂无解析

8、单项选择题  质量管理标准分为（）标准、管理标准和工作标准三类。

A.质量；
B.技术；
C.检验；
D.制度。

点击查看答案

本题答案：B
本题解析：暂无解析

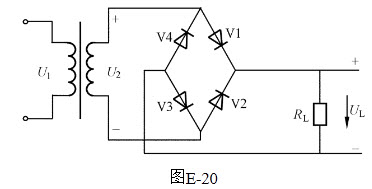

9、问答题  绘图题：画出单相桥式整流电路，并简述其工作原理。

点击查看答案

本题答案：如图E-20所示。电源电压u2在正半周（极性上正下负）
本题解析 ：试题答案如图E-20所示。电源电压u2在正半周（极性上正下负）时二极管V1、V3导通，V2和V4均因承受反向电压而截止，负载上流过一个自上而下的电流，u2在负半周时，V2、V4导通，V1和V3截止，负载上流过的仍是自上而下的电流，负载RL上的电压就是UL。

10、问答题  何谓接收机可用灵敏度？如何测量？

点击查看答案

本题答案：（1）在标准实验条件下，接收机输出端得到的信纳比为12
本题解析：试题答案（1）在标准实验条件下，接收机输出端得到的信纳比为12dB，输出功率不小于额定音频输出功率的50%，接收机所需要的最小的、经标准实验调制的、来自标准输入信号源的射频输入信号电压数值，以μV，dBμV为单位。
（2）测量方法如下：
1）按要求连接测试系统；
2）接收机静噪控制处于不控位置；
3）接收机输入端加一标准输入信号；
4）调节音量电位器直至获得额定音频输出功率；
5）调节输入信号电平，直至接收机输出的信纳比为12dB，记下此时的输入信号电平值；
6）如果此时的音频输出功率不小于额定音频输出的50%，则上一步所记下的输入电平值，即为该机的可用灵敏度；
7）如果此时的音频输出功率小于额定音频输出的50%，则应增加输入信号的电平值，直至获得额定音频输出功率的50%，此时记下的输入电平值即为该机的可用灵敏度。

11、判断题  同杆架设的多层电力线路进行验电时，先验高压，后验低压。（）

点击查看答案

本题答案：错
本题解析：暂无解析

12、问答题  什么是COMS集成电路的扇出系数？简要说明它与工作频率的关系。

点击查看答案

本题答案：人们常把能带同类门电路的个数，叫扇出系数。
低频
本题解析：试题答案人们常把能带同类门电路的个数，叫扇出系数。
低频工作时，COMS集成电路几乎可以不考虑能力问题；
高频工作时，扇出系数与频率有关。

13、单项选择题  一个不能忽略电阻的线圈，与一个电容器串联，电路发生谐振，则线圈两端电压UL和电容器两端电压UC的关系是（）。

A.UL＜UC；
B.UL＝UC；
C.UL＞UC；
D.条件不够不能确定UL、UC大小关系。

点击查看答案

本题答案：C
本题解析：暂无解析

14、判断题  低压空气断路器在跳闸时，是消弧触头先断开，主触头后断开。（）

点击查看答案

本题答案：错
本题解析：暂无解析

15、问答题  值班人员的主要任务包括哪些？

点击查看答案

本题答案：（1）新装用户的注册登记，包括各项预置参数的下达。 本题解析：试题答案（1）新装用户的注册登记，包括各项预置参数的下达。
（2）负荷计划定值的下达，包括负荷曲线和峰谷电能量计划。
（3）双向终端用电数据的采集。
（4）单向终端用电数据的输入。
（5）负荷控制与负荷平衡工作：值班人员应根据电网调度要求选取键入预先制定的负荷控制方案并执行，担负负荷控制和负荷平衡职责。
（6）预置数的检查核实。
（7）报表打印与传送。
（8）系统设备的运行监视及切换操作。

16、问答题  计算题：有一只三相四线有功电能表，其B相电流互感器从二次反接运行达半年之久，电能表的累积电量A为150kWh，假设功率因数cos＝1，试求该表更正电量。

点击查看答案

本题答案：当B相电流互感器反接，其功率为
本题解析：试题答案当B相电流互感器反接，其功率为

实际用电量为
A′＝KA＝3³150＝450（kWh）
半年内少计电量为：450－150＝300（kWh）
该表更正电量为300kWh。

17、判断题  配电线路电杆的埋设深度不应大于1m。（）

点击查看答案

本题答案：错
本题解析：暂无解析

18、判断题  用万用表测量电阻时，应先将正负表笔短接，调节调零电位器使指针偏转到零。（）

点击查看答案

本题答案：对
本题解析：暂无解析

19、单项选择题  在晶体管电路中，为了利用RC相移网络倒180°，至少要用（）RC相移网络。

A.一节；
B.二节；
C.三节；
D.四节。

点击查看答案

本题答案：C
本题解析：暂无解析

20、单项选择题  WindowsNT属于（）

A.操作系统；
B.应用软件；
C.数据库系统；
D.管理系统。

点击查看答案

本题答案：A
本题解析：暂无解析

21、单项选择题  触电时影响人体伤害程度的最主要因素是（）。

A.电流值；
B.电流通过人体的持续时间；
C.电流通过人体的路径；
D.人体的健康状况。

点击查看答案

本题答案：A
本题解析：暂无解析

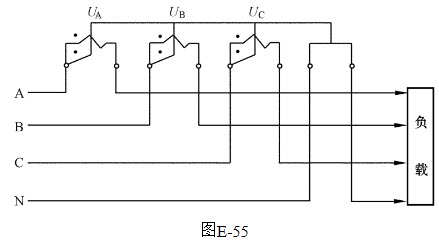

22、问答题  绘图题：画出三相四线有功电能表接线示意图。

点击查看答案

本题答案：如图E-55所示。
试题答案如图E-55所示。

23、判断题  三相无功电能表，只有接线错误才可能出现反转。（）

点击查看答案

本题答案：错
本题解析：暂无解析

24、判断题  双向终端的一个重要特点是按轮次进行跳合闸，一般将最重要的负荷接在最后一轮。（）

点击查看答案

本题答案：对
本题解析：暂无解析

25、单项选择题  中央处理器是（）的总称。

A.运算器和存储器；
B.运算器和控制器；
C.控制器和寄存器；
D.寄存器和存储器。

点击查看答案

本题答案：B
本题解析：暂无解析

26、问答题  日常营业工作内容一般包括哪几个方面？

点击查看答案

本题答案：（1）处理用户因自身原因造成的用电数量、性质、条件变更
本题解析：试题答案（1）处理用户因自身原因造成的用电数量、性质、条件变更而需变更的用电事宜，如暂停、减容、过户、改变用电性质（类别）、改变用电方式，以及修、校、换、移、拆、装表等；
（2）迁移用电地址，临时用电、用电事故处理；
（3）接待用户来信来访，处理排解用电纠纷或对电费计收的查询以及需供电部门宣传、解释、答复的事项；
（4）因供电部门本身管理需要而开展的业务，如立户、建卡、翻卡（换卡）、定期核查、用电监察或营业普查和修改资料、协议等事宜；
（5）供电部门应用户要求提供的劳务及其费用计收。

27、判断题  质量管理工作循环包括：计划、执行、检查和总结三个阶段。（）

点击查看答案

本题答案：对
本题解析：暂无解析

28、单项选择题  直接耦合放大器的级数越高，（）。

A.放大倍数越大，零点漂移越严重；
B.放大倍数越大，零点漂移越轻；
C.放大倍数越小，零点漂移越轻；
D.放大倍数越小，零点漂移越严重。

点击查看答案

本题答案：A
本题解析：暂无解析

29、问答题  简述全面质量管理的定义。

点击查看答案

本题答案：为了能够在最经济的水平上并考虑到充分满足顾客要求的条件
本题解析：试题答案为了能够在最经济的水平上并考虑到充分满足顾客要求的条件下进行市场的研究、设计、制造和售后服务，把企业内各部门的研制质量、维持质量和提高质量的活动构成为一体的一种有效的体系。

30、问答题  什么叫频率调制？一般用什么方法解调调频波？

点击查看答案

本题答案：频率调制是使高频载波的频率按调制信号规律变化的一种方式。
本题解析：试题答案频率调制是使高频载波的频率按调制信号规律变化的一种方式。
调制信号的变化反映在高频振荡波的角度（频率或相位）变化上，不能直接用包络检波器解调调频波。
常用的解调方法是利用波形变换把调频波变成与角度变化（频偏或相移）成正比的调角调幅信号，然后再进行包络检波，就可解调出原调制信号。

31、判断题  有功功率大于零，说明电源从负载吸收能量。（）

点击查看答案

本题答案：错
本题解析：暂无解析

32、问答题  全面质量管理的意义是什么？

点击查看答案

本题答案：（1）提高产品质量；
（2）改善产品设计； <
本题解析：试题答案（1）提高产品质量；
（2）改善产品设计；
（3）加速生产流程；
（4）鼓舞员工的士气和增强质量意识；
（5）改进产品售后服务；
（6）提高市场的接受程度；
（7）降低经营质量成本；
（8）减少经营亏损；
（9）降低现场维修成本；
（10）减少责任事故。

33、判断题  验电笔可用 于检查接线正误和帮助判断电气故障。（）

点击查看答案

本题答案：对
本题解析：暂无解析

34、问答题  现场调试（主要指系统开通前设备安装时的调试工作）要进行哪些调试？ 来源:91题库网 91Exam.net

点击查看答案

本题答案：现场调试包括终端调试、主台调试、系统联调。
（1
本题解析：试题答案现场调试包括终端调试、主台调试、系统联调。
（1）在安装时，均要进行信道正常与否的调试，同时对终端的功能逐项检测核对；
（2）主台按设计要求进行调试，包括软件和硬件调试；
（3）所有的终端安装完毕后，要做系统联调，联调完毕即系统开通运行。

35、判断题  电路发生谐振时，电路呈现电感性。（）

点击查看答案

本题答案：错
本题解析：暂无解析

36、判断题  阻值不随外加电压或流过的电流而改变的电阻叫线性电阻。（）

点击查看答案

本题答案：对
本题解析：暂无解析

37、单项选择题  甲类功率放大器集电极损耗，（）。

A.无信号输入时大，有信号输入时小，且信号愈大，损耗愈大；
B.无信号输入时大，有信号输入时小，且信号愈大，损耗愈小；
C.无信号输入时小，有信号输入时大，且信号愈大，损耗愈小；
D.无信号输入时小，有信号输入时大，且信号愈大，损耗愈大。

点击查看答案

本题答案：B
本题解析：暂无解析

38、问答题  计算题：现场工作人员检测到三相有功电能表1min发出了30个脉冲，该电能表Kn为1，C为1500r／kWh，计算出此时该用户的负荷P大小。

点击查看答案

本题答案：P＝30³60／Kn²C＝1800
本题解析：试题答案P＝30³60／Kn²C＝1800／1500＝1.2（kW）
该用户的负荷大小为1.2kW。

39、单项选择题  叠加原理可用于线性电路中（）的计算。

A.电流、电压；
B.电流、功率；
C.电压、功率；
D.电流、电压、功率。

点击查看答案

本题答案：A
本题解析：暂无解析

40、单项选择题  通过采用冗余配置，自动检出故障，自动复置等措施，可提高设备的（）。

A.可靠性；
B.可用率；
C.可维修性；
D.安全性。

点击查看答案

本题答案：B
本题解析：暂无解析

41、问答题  说出遥控、遥测、遥信的含义及在负荷控制系统中的应用。

点击查看答案

本题答案：遥控：
指通过某种传输方式，远距离控制被控对象完
本题解析：试题答案遥控：
指通过某种传输方式，远距离控制被控对象完成各种操作。在电力负荷控制中，常用于对用户的被控回路进行遥控跳、合闸。
遥测：
指通过某种传输方式，对远方某物理量进行测量和数据采集。在电力负荷控制中，常用于对用户的电力（包括负荷、电能、电压、电流等）数据进行测量和采集。
遥信：
指通过某种传输方式，对远方某对象的状态进行监视和采集。在电力负荷控制中，常用于对用户的被控开关的闭、合状态进行监视和采集。

42、单项选择题  将数字量转换为模拟量的电路是（）。

A.D/A转换器
B.I/O转换器
C.A/D转换器
D.网络适配器

点击查看答案

本题答案：A
本题解析：暂无解析

43、判断题  失压脱扣器是一种在无电后使断路器跳闸的电气装置。（）

点击查看答案

本题答案：对
本题解析：暂无解析

44、判断题  直流系统一般不许控制回路与信号回路混用。（）

点击查看答案

本题答案：对
本题解析：暂无解析

45、判断题  窃电时间无法查明时，窃电日数至少以180天计算。（）

点击查看答案

本题答案：对
本题解析：暂无解析

46、判断题  消弧线圈用于中性点不接地系统。（）

点击查看答案

本题答案：对
本题解析：暂无解析

47、单项选择题  使终端易于检测和处理故障、组件具有互换性以及能及时换用备件，可提高设备的（）。

A.可靠性；
B.可用率；
C.可维修性；
D.安全性。

点击查看答案

本题答案：C
本题解析：暂无解析

48、单项选择题  无线电波的频率（f）、波长（λ）、速度（v）三者之间关系正确的公式是（）。

A.v＝λf；
B.λ＝vf；
C.f＝λv；
D.λfv＝1。

点击查看答案

本题答案：A
本题解析：暂无解析

49、判断题  在纯电感线路中，电流相位超前电压相位90°。（）

点击查看答案

本题答案：错
本题解析：暂无解析

50、单项选择题  测量电气设备导电回路的直流电阻最准确的方法是（）。

A.电桥法；
B.电压降法；
C.欧姆计法；
D.三种方法一样。

点击查看答案

本题答案：B
本题解析：暂无解析

51、问答题  计算题：某低压动力用户，有电动机功率P为24kW，功率因数0.8，供电电压U为380V，问应安装多少安培的电能表？

点击查看答案

本题答案：I＝P／（试题答案I＝P／（Ucos）＝24³103／（³380³0.8）＝45.5A.
应选用50A三相电能表。

52、问答题  哪些工作填写第一种工作票？哪些工作填写第二种工作票？

点击查看答案

本题答案：填用第一种工作票的工作为：
（1）高压设备上
本题解析：试题答案填用第一种工作票的工作为：
（1）高压设备上工作需全部停电或部分停电者；
（2）高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者。填用第二种工作票的工作为：
（1）带电作业和在带电设备外壳上的工作；
（2）控制盘和低压配电盘、配电箱、电源的干线上的工作；
（3）二次接线上的工作，无需将高压设备停电者；
（4）转动中的发电机、调相机的励磁回路或高压电动机转子电阻回路上的工作；
（5）非当值人员用绝缘棒和电压互感器定相或用钳形电流表测量高压回路的电流。

53、判断题  在变电所工作时，如果发生直流永久性接地，工作人员应立即停止在直流回路上工作。（）

点击查看答案

本题答案：对
本题解析：暂无解析

54、判断题  对于拆表的大工业用户，在计算基本电费时均按日计价。（）

点击查看答案

本题答案：对
本题解析：暂无解析

55、问答题  计算题：电路如图D-6所示，已知R1＝6Ω，R2＝4Ω，电压表PV的读数U为3.6V，电池的内阻r＝0.4Ω，试求电流表的读数I应为多少？电源的电动势E为多少？

点击查看答案

本题答案：已知R1＝6Ω，R2＝4Ω，端
本题解析：试题答案已知R1＝6Ω，R2＝4Ω，端电压U＝3.6V，内电阻r＝0.4Ω
（1）R1和R2并联的等效电阻R＝（R1³R2）／（R1＋R2）＝6³4／（6＋4）＝2.4（Ω）
则I＝U／R1＝3.6／2.4＝1.5A.
根据基尔霍夫第二定律，得
（2）E＝（R＋r）I＝（2.4＋0.4）³1.5＝4.2（V）
安培计的读数为1.5A，电池的电动势为4.2V。

56、单项选择题  为解决提高效率和减少静态功耗引起失真的矛盾，通常采用（）功率放大器。

A.甲类；
B.乙类；
C.甲乙类；
D.推挽。

点击查看答案

本题答案：D
本题解析：暂无解析

57、判断题  电流互感器的误差是指互感器的比差和角差。（）

点击查看答案

本题答案：对
本题解析：暂来源:91题库网 91ExaM.net无解析

58、判断题  无线电电力负荷控制系统的调试包括：主控站设备检查、终端设备检查以及系统联合调试。（）

点击查看答案

本题答案：对
本题解析：暂无解析

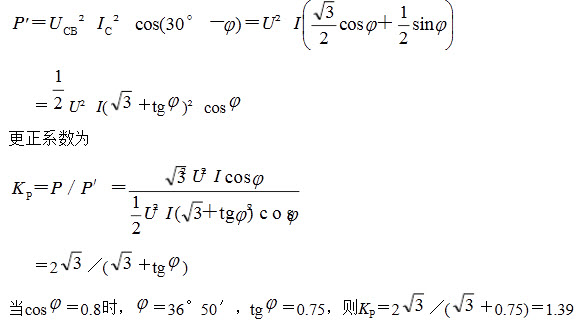

59、问答题  计算题：有一只三相三线电能表，在A相电压回路断线的情况下运行了四个月，电量累计为5万kWh，功率因数约为0.8，求追退电量。

点击查看答案

本题答案：A相断线时，实计电量表达式为
本题解析：试题答案A相断线时，实计电量表达式为

更正率为
εP＝（KP－1）³100%＝（1.39－1）³100%＝39%
应追补电量为
ΔAP＝39%³50000＝19500kWh
应追补电量为19500kWh。

60、判断题  线路绝缘子表面的污秽物质对绝缘子的绝缘水平无任何影响。（）

点击查看答案

本题答案：错
本题解析：暂无解析

61、判断题  运行中的电流互感器二次回路不允许开路。（）

点击查看答案

本题答案：对
本题解析：暂无解析

62、问答题  绘图题：画出常见的用户单电源供电10kV高压配电室一次接线图。

点击查看答案

本题答案：如图E-50所示。
试题答案如图E-50所示。

63、单项选择题  集成电路型电力定量器，将电能表的输出脉冲通过整形和等宽处理后送至（）。

A.功率定值电路和比较鉴别电路；
B.功率定值电路和控制电路；
C.比较鉴别电路和控制电路；
D.功率定值电路、比较鉴别电路和控制电路。

点击查看答案

本题答案：C
本题解析：暂无解析

64、判断题  最大允许频偏是根据频道间隔规定的已调信号瞬时频率，与载频的最大允许差值。（）

点击查看答案

本题答案：对
本题解析：暂无解析

65、判断题  高压供电的用户，只能装设高压电能计量装置。（）

点击查看答案

本题答案：错
本题解析：暂无解析

66、单项选择题  低压带电部分至接地部分间隙不少于（）。

A.10mm；
B.20mm；
C.30mm；
D.50mm。

点击查看答案

本题答案：B
本题解析：暂无解析

67、问答题  绘图题：简述图E-49的动作过程。

KA-电流继电器；KT-时间继
电器；KCO-出口继电器；
YT-跳闸线圈；K-负控
终端遥控跳闸继电器

点击查看答案

本题答案：（1）过流保护的动作过程：
1）＋电源&ra
本题解析：试题答案（1）过流保护的动作过程：
1）＋电源→3、4KA触点→KT线圈→－电源；
2）＋电源→KT延时触点→KCO线圈→电源－；
3）＋电源→KCO动合触点→QF→YT→－电源（YT启动即跳闸）。
（2）速断保护的动作过程：
1）＋电源→1、2KA触点→KCO线圈→－电源；
2）＋电源→KCO触点→QF→YT→电源－。
（3）负控遥控跳闸的动作过程：
1）负控主台发出跳闸指令→终端跳闸继电器启动→K闭合；
2）＋电源→K→KCO线圈→电源－；
3）＋电源→KCO触点→QF→YT→－电源。

68、判断题  存储器分为两种：只读存储器和固定存储器。（）

点击查看答案

本题答案：错
本题解析：暂无解析

69、单项选择题  乙类功率放大器易产生交越失真，这主要是（）造成的。

A.变压器耦合；
B.三极管非线性；
C.所带负载；
D.管耗。

点击查看答案

本题答案：B
本题解析：暂无解析

70、单项选择题  为了提高磁电式机构测量交流电的准确性和灵敏度，加装的整流电路应选用（）整流电路。

A.半波；
B.全波；
C.桥式；
D.A.～C.均可。

点击查看答案

本题答案：C
本题解析：暂无解析

71、判断题  无线电波传送的距离与电波的传播路径无关。（）

点击查看答案

本题答案：错
本题解析：暂无解析

72、问答题  绘图题：画出FSK调制解调器原理框图。

点击查看答案

本题答案：如图E-51所示。
试题答案如图E-51所示。

73、单项选择题  DOS环境中，扩展名是BAK的文件称作（）。

A.文本文件；
B.备用文件；
C.批处理文件；
D.系统文件。

点击查看答案

本题答案：B
本题解析：暂无解析

74、判断题  电钻是用来钻孔的电动工具。按接用的电源分，有单相电钻和三相电钻。（）

点击查看答案

本题答案：对
本题解析：暂无解析

75、问答题  什么叫并联谐振？它是怎样产生的？

点击查看答案

本题答案：在电感和电容并联电路中，出现并联电路的端电压相位与总电
本题解析：试题答案在电感和电容并联电路中，出现并联电路的端电压相位与总电流相同，即，电路呈现电阻性，这种情况叫做并联谐振。
并联谐振产生的原因是：在电感和电容并联电路中，当电源频率为f0时，如果容抗和感抗相等，是一种完全的补偿，也就是说电感的无功功率恰好等于电容的无功功率，能量在电感和电容之间进行交换。即某一瞬时已储能的电容向电感放电，另一瞬间电感给电容充电。这样往返充放电，就不需要电源向并联回路供给无功功率。电感和电容之间进行能量的交换的条件是

从上式可以看出，并联谐振与C、L、R、ω有关。当上式中ω，R，C一定时，改变L的值可以达到谐振条件。当上式中L，R，C一定时，改变电源频率ω，则当f0＝1／（2π）³
或当角频率时，也会产生谐振。

76、问答题  天线的安装应注意什么？

点击查看答案

本题答案：（1）同塔架设多根天线且需要同时工作时，应注意天线间的距离尽
本题解析：试题答案（1）同塔架设多根天线且需要同时工作时，应注意天线间的距离尽可能远一些，以避免相互之间的隔离度不够而造成互调干扰和阻塞干扰。
（2）天线方向的选择应正对需要通信的方向，出口方向应尽量开阔，天线振子不能离墙太近，以免引起反射影响接收效果。
（3）如架设10m以上的天线，支架应四方打拉线，保证天线牢固可靠，支架自身应作接地处理。
（4）天线管接入良好的接地系统，接地电阻应小于6Ω，馈线应尽量短，馈线两屏蔽层端口应作接地处理。

77、单项选择题  衡量一个放大器电路的零漂，一般是从放大电路的（）考虑。

A.输入、输出电压两方面；
B.输入电压、放大倍数两方面；
C.输出电压、放大倍数两方面；
D.输入、输出电压及放大倍数三方面。

点击查看答案

本题答案：C
本题解析：暂无解析

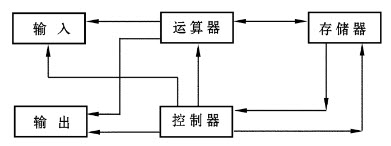

78、问答题  绘图题：计算机由运算器、控制器、存储器、输入设备、输出设备五大部分组成。请用连线连接，组成基本结构原理图。

点击查看答案

本题答案：如图E-47所示。
试题答案如图E-47所示。

图E-47

79、判断题  “即插即用”是Windows9x明显优于过去Windows的重要特点。（）

点击查看答案

本题答案：对
本题解析：暂无解析

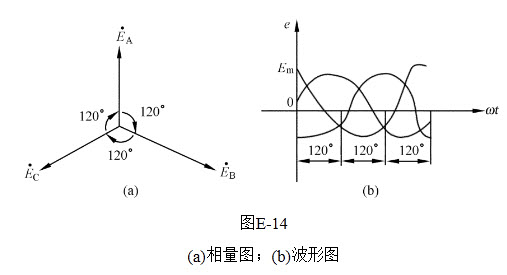

80、问答题  绘图题：画出三相电动势的波形图和相量图。

点击查看答案

本题答案：如图E-14所示。
试题答案如图E-14所示。

81、判断题  R、L串联电路与正弦电压接通后，在初始值一定的条件下，电路的过度过程与开关动作的时刻无关。（）

点击查看答案

本题答案：错
本题解析：暂无解析

82、单项选择题  功率因数反映的是电源的（）。

A.利用程度；
B.可用程度；
C.可靠程度；
D.供电能力。

点击查看答案

本题答案：A
本题解析：暂无解析

83、单项选择题  运算放大器是一种具有（）直接耦合放大器。

A.高放大倍数，深度正反馈；
B.高放大倍数，深度负反馈；
C.低放大倍数，深度正负馈；
D.低放大倍数，深度正反馈。

点击查看答案

本题答案：B
本题解析：暂无解析

84、问答题  绘图题：如图E-18所示为逻辑门，请写出P与A、B之间的关系等式。

点击查看答案

本题答案：P＝AB。
本题解析：试题答案P＝AB。

85、判断题  在同频道干扰中，干扰信号越大，接收机输出的信噪比越大。（）

点击查看答案

本题答案：错
本题解析：暂无解析

86、问答题  绘图题：画出图E-65（a）的一次、二次相量图，并指出接线组别。

点击查看答案

本题答案：如图E-65B.所示，试题答案如图E-65B.所示，同相，故该种接线属于Y，y12接线。

87、问答题  计算题：某用户无表用电，接有灯35W5只，40W10只，60W5只，每日夏季按t为4h计算，冬季按t为6h计算，问冬夏季各一个月（每天按30天计）耗电量（W）多少？

点击查看答案

本题答案：夏季一个月耗电量为
W＝Pt＝（25&sup
本题解析：试题答案夏季一个月耗电量为
W＝Pt＝（25³5＋40³10＋60³5）³4³30
＝99000（Wh）＝99kWh
冬季一个月耗电量为
W＝Pt＝（25³5＋40³10＋60³5）³6³30＝148500（Wh）＝148.5kWh
夏季一个月耗电99kWh，冬季一个月耗电148.5kWh。

88、问答题  计算题：若三相三线电能表处于满载，即电压互感器输出电压为U为100V，电流互感器输出电流I为5A，且有每周脉冲数n为1，电能表常数C为1500r／kWh，计算出每分钟输入终端的电量脉冲数。

点击查看答案

本题答案：已知有功功率P＝试题答案已知有功功率P＝UIcos＝1.732³100³5³cos
＝866cos（W）
设cos＝1，且P＝0.866kW
每转时间
每分钟脉冲数＝≈21.65（个）
在功率因数小于1的情况下，电能表输出脉冲数少于21.65个／min。
每分钟输入终端的电量脉冲约为21.65个。

89、单项选择题  在R、L、C并联电路中，若以电压源供电，且令电压有效值固定不变，则在谐振频率附近总电流值将（）。

A.比较小；
B.不变；
C.比较大；
D.不确定。

点击查看答案

本题答案：A
本题解析：暂无解析

90、判断题  挂临时接地线的目的是防止工作地点突然来电及产生感应电压，造成工作人员触电。（）

点击查看答案

本题答案：对
本题解析：暂无解析

91、判断题  进行电器设备的预防性试验时，应该首先做非破坏性试验，然后再做破坏性试验。（）

点击查看答案

本题答案：对
本题解析：暂无解析

92、判断题  电流互感器串联在被测电路中，电压互感器并联在被测电路中。（）

点击查看答案

本题答案：对
本题解析：暂无解析

93、问答题  简述负荷控制系统中用于远方抄表的RS-485接口的性能参数。

点击查看答案

本题答案：（1）驱动方式：平衡；
（2）最大传输距离：12
本题解析：试题答案（1）驱动方式：平衡；
（2）最大传输距离：1200m；
（3）最大数据传输率：10Mb／s；
（4）驱动器输出（开路）电压：±5V；
（5）驱动器输出（加载）电压：±1.5V；
（6）驱动器负载电阻：54Ω；
（7）接收器输入电压：－7～＋12V；
（8）接收器输入门限：±200mV；
（9）接收器输入电阻：＞12kΩ。

94、问答题  简述通信规约的含义。

点击查看答案

本题答案：在数据传输过程中，有许多值得考虑和需要解决的问题，如信
本题解析：试题答案在数据传输过程中，有许多值得考虑和需要解决的问题，如信道的控制、数据的应答、信息的编码、差错控制等。所有这些问题的处理和解决，都是为了保证通信双方能够有效地进行数据传输。
为此，在整个通信系统中，就要有一个统一的通信标准，即在通信的发送与接收之间，需要有一个通信双方都共同遵守的约定，将这个约定称为通信规约。

95、判断题  office2000是由intel公司开发的办公软件。（）

点击查看答案

本题答案：错
本题解析：暂无解析

96、问答题  计算题：某工厂的供电电压U为380V，实际有功功率P为200kW，总电流表指示电流为350A，试问该厂用电的功率因数是多少？

点击查看答案

本题答案：S＝1.732UI＝1.732³0.38&s
本题解析：试题答案S＝1.732UI＝1.732³0.38³350＝230.36（kVA.
功率因数cos＝P／S＝200／230.36＝0.868
功率因数是0.868。

97、判断题  双向终端就是指数据能在终端机与中央控制机之间相互传送。（）

点击查看答案

本题答案：对
本题解析：暂无解析

98、问答题  绘图题：指出图E-21石英晶体片简单工作原理。

点击查看答案

本题答案：（1）石英晶体片是夹在两个金属膜中间，当晶体不振时可看
本题解析：试题答案（1）石英晶体片是夹在两个金属膜中间，当晶体不振时可看成一个平板电容；
（2）当晶体振动时可看成一个L-C串联谐振电路。

99、问答题  试述控制电缆、信号电缆、屏蔽电缆、高频电缆、天线的作用。

点击查看答案

本题答案：控制电缆：用于负荷控制终端对控制对象的连接，其中包括连
本题解析：试题答案控制电缆：用于负荷控制终端对控制对象的连接，其中包括连接被控开关、检测开关变位情况，以及检测供电线路的电压和电流值。
信号电缆：主要用于对信号的采集，其中包括脉冲电能表脉冲信号的采集和智能电能表485接口信号的采集。
屏蔽电缆：具有抗干扰作用。
高频电缆：用于传送高频信号。
天线：用于接收和发射信号。

100、问答题  计算题：已知图D-5中，R、L、C串联电路，图中R＝2Ω，L＝540mH，C＝20μF，试求电路的阻抗和阻抗角。

点击查看答案

本题答 案：由已知条件得
（1）XL＝2πfL＝3
本题解析：试题答案由已知条件得
（1）XL＝2πfL＝314³540³10-3＝169.56（Ω）
（2）XC＝1／（2πfC.＝1／（314³20³10-6）＝159.24（Ω）
（3）
功率因数
（4）cos＝R／Z＝2／10.5＝0.19
（5）阻抗角＝79°
阻抗是10.5Ω，阻抗角为79°。
