1、问答题 电容两端的电压和电流的相 位关系是:同相、反相、电压超前电流90°、电流超前电压90°?
点击查看答案
本题答案:电流超前电压90°。
本题解析:试题答案电流超前电压90°。
2、问答题 列举您知道的LDO(低压差线性稳压器)的型号。
点击查看答案
本题答案:AZ1084、AZ1085、AZ1086、AMS1117、A
本题解析:试题答案AZ1084、AZ1085、AZ1086、AMS1117、AS1581、APL5102、BL8503、AP1184、AP1186、LM7805、LM7812、LM7905、R1114、RT9169、RT9172、TPS73701、XC6206、XC6210。
3、问答题
如下左图是有源电磁式蜂鸣器的驱动电路,右图是有源压电式蜂鸣器的驱动电路。请问为什么左图需要二极管而右图不需要,左图二极管的作用是什么?
点击查看答案
本题答案:因为电磁式蜂鸣器内部有线圈,在三极管关断的瞬间,线圈会
本题解析:试题答案因为电磁式蜂鸣器内部有线圈,在三极管关断的瞬间,线圈会产生一个反向的电动势(图中方向是下正上负),二极管的作用是给线圈提供一个电流的泄放通路,不至于对三极管造成损害。右图因为压电式蜂鸣器是靠压电陶瓷片的振动发声,内部没有线圈等感性原件,所以不需要放电二极管。
4、问答题 请用三极管、稳压二极管、电阻、电容粗略地画出一个简单的线性稳压电源原理图。
点击查看答案
本题答案:试题答案
5、问答题 请问串口异步通信的字符帧格式由哪几部分组成?
点击查看答案
本题答案:由起始位、数据位、奇偶校验位和停止位四部分组成。
本题解析:试题答案由起始位、数据位、奇偶校验位和停止位四部分组成。
6、问答题 请列举您知道的51单片机型号。
点击查看答案
本题答案:AT89C2051、AT89C51、AT89S52、W
本题解析:试题答案AT89C2051、AT89C51、AT89S52、W78E65、W78E516B。
7、问答题 为何有源压电式蜂鸣器只需要接上额定直流电压即可发声?这种蜂鸣器可以接音频输出信号作为普通喇叭用吗,为什么?
点击查看答案
本题答案:有源压电式蜂鸣器内部有振荡电路(由晶体管或集成电路组成
本题解析:试题答案有源压电式蜂鸣器内部有振荡电路(由晶体管或集成电路组成)和驱动电路,所以只需提供直流电源即可发声。又因为内部振荡电路的振荡频率是固定的,所以只能发出一种声音,不能用于普通喇叭电路。
8、问答题 请说明以下字母所代表的电容的精度:J、K、M、Z。
点击查看答案
本题答案:J——±5%;K——±10%;M——±20 %;Z——+80%
本题解析:试题答案J——±5%;K——±10%;M——±20%;Z——+80%~-20%
9、问答题 当采样信号的频率低于被采样信号的最高频率时,采样所得的信号中混入了虚假的低频分量,这种现象叫做什么?
点击查看答案
本题答案:这种现象叫做频率混叠。
本题解析:试题答案这种现象叫做频率混叠。
10、问答题
请问以下电路中的R1、R2和C1的作用是什么?
点击查看答案
本题答案:R1、R2用于调整输出电压。C1是反馈端的超前相位补偿
本题解析:试题答案R1、R2用于调整输出电压。C1是反馈端的超前相位补偿电容,有加速稳定Vout的作用。
11、问答题 描述反馈电路的概念描述反馈电路的概念,列举他们的应用?
点击查看答案
本题答案:反馈是将放大器输出信号(电压或电流)的一部分或全部,回收到放
本题解析:试题答案反馈是将放大器输出信号(电压或电流)的一部分或全部,回收到放大器输入端与输入信号进行比较(相加或相减),并用比较所得的有效输入信号去控制输出,负反馈可以用来稳定输出信号或者增益,也可以扩展通频带,特别适合于自动控制系统。正反馈可以形成振荡,适合振荡电路和波形发生电路。
12、问答题 请列举您知道的二极管类型?
点击查看答案
本题答案:开关二极管(小信号二极管)、肖特基二极管、整流二极管、
本题解析:试题答案开关二极管(小信号二极管)、肖特基二极管、整流二极管、稳压二极管(齐纳二极管)、瞬态电压抑制二极管(TVS)、变容二极管、发光二极管(LED.。
13、问答题 差分线走线有两个原则:等长和等距。但在实际布线中可能无法两者都完全满足,那么请问是等长优先还是等距优先?
点击查看答案
本题答案:应该等长优先,差分信号是以信号的上升沿和下降沿的交点作
本题解析:试题答案应该等长优先,差分信号是以信号的上升沿和下降沿的交点作为信号变化点的,走线不等长的话会使这个交点偏移,对信号的时序影响较大,另外还给差分信号中引入了共模的成分,降低信号的质量,增加了EMI。小范围的不等距对差分信号影响并不是很大,间距不一致虽然会导致差分阻抗发生变化,但因为差分对之间的耦合本身就不显著,所以阻抗变化范围也是很小的,通常在10%以内,只相当于一个过孔造成的反射,这对信号传输不会造成明显的影响。
14、问答题 如果一个门电路,输入高电平阈值是2.0V,输入低电平阈值是0.8V。那么如果输入一个1.2V的电平,请问门电路工作在什么状态?
点击查看答案
本题答案:状态不确定。
本题解析:试题答案状态不确定。
15、问答题
如图所示为恒流源电路,已知稳压管工作在稳压状态,试求负载电阻中的电流IL。
点击查看答案
本题答案:IL=6V/10K=0.6mA
本题解析:试题答案IL=6V/10K=0.6mA
16、问答题 请问锁相环由哪几部分组成?
点击查看答案
本题答案:由鉴相器、环路滤波器和压控振荡器三部分组成。
本题解析:试题答案由鉴相器、环路滤波器和压控振荡器三部分组成。
17、问答题 为什么高频信号线的参考地平面要连续(即高频信号线不能跨岛)?
点击查看答案
本题答案:参考地平面给高频信号线提供信号返回路径,返回路劲最好紧
本题解析:试题答案 参考地平面给高频信号线提供信号返回路径,返回路劲最好紧贴信号线,最小化电流环路的面积,这样有利于降低辐射、提高信号完整性。如果参考地平面不连续,则信号会自己寻找最小路径,这个返回路径可能和其他信号回路叠加,导致互相干扰。而且高频信号跨岛会使信号的特征阻抗产生特变,导致信号的反射和叠加,产生振铃现象。
18、问答题 三极管的β参数反映的是什么能力:电流控制电流、电流控制电压、电压控制电流、电压控制电压?
点击查看答案
本题答案:β值反映的是基极电流对集电极和发射极电流的控
本题解析:试题答案β值反映的是基极电流对集电极和发射极电流的控制能力,所以属于电流控制电流的能力。
19、问答题 请画出一个220V交流电源的EMI滤波器的基本电路图。
点击查看答案
本题答案:试题答案
20、问答题 运钞途中,有其它车辆(摩托车)一直尾随,怎么办?
点击查看答案
本题答案:(1)加速行驶,力争摆脱尾随。(2)提高警惕,作好防范
本题解析:试题答案(1)加速行驶,力争摆脱尾随。(2)提高警惕,作好防范准备。(3)注意观察尾随车号,车型等特征,并及时报告。
21、问答题 请画出一个晶体管级的差分放大电路。
点击查看答案
本题答案:试题答案
22、问答题 请列举您知道的二极管型号。
点击查看答案
本题答案:1N4148、1N5817、1N5819、1N5820、1N
本题解析:试题答案1N4148、1N5817、1N5819、1N5820、1N5822、1N4001、1N4007、SR160、SR360、BAT54A、BAT54C、BAT54S
23、问答题 模拟集成电路的输入一般采用何种电路:共发射极电路、共基极电路、差分电路、共集电极电路?
点击查看答案
本题答案:为了抑制温飘和提高精度,一般采用差分输入电路。
本题解析:试题答案为了抑制温飘和提高精度,一般采用差分输入电路。
24、问答题 某磁珠的参数为100R@100MHz,请解释参数的含义。
点击查看答案
本题答案:在100MHz频率下的阻抗值是100欧姆。
本题解析:试题答案在100MHz频率下的阻抗值是100欧姆。
25、问答题 请列举您知道的二极管品牌?
点击查看答案
本题答案:DIODES、FAIRCHILD、FH风华、FormosaM
本题解析:试题答案DIODES、FAIRCHILD、FH风华、FormosaMS、IR、MCC、MOTOROLA、ONSemi、PHILIPS、RECTRON、ROHM、TOREX、TSC、VISHAY、WTE、XUYANG旭阳、江苏长电
26、问答题
下图是某直流电源的输入电路,请分析图中每个元器件的作用。请问稳压管Z1可以放在保险丝F1之前吗?为什么?
点击查看答案
本题答案:J3是输入插座,用于连接输入电源。VD1是防止反接的二
本题解析:试题答案J3是输入插座,用于连接输入电源。VD1是防止反接的二极管,要选反向击穿电压大,正向导通电流大,导通压降小的整流二极管,比如肖特基势垒整流二极管。F1是限流的保险丝,最好选择有可恢复的,比如自恢复PTC保险丝。C104、C107是0.1uF的滤波电容,和L8一起组成一个π型滤波电路,滤除高频噪声。L8是60Ω@100MHz的磁珠,用于滤除高频干扰,同时起到一定的限流作用。E18是22uF的B型钽电容,用于滤除电源中的低频噪声。Z1是18V/0.5W的稳压二极管,防止输出电压大于18V。
Z1不能放在F1之前,因为大多数稳压二极管失效之后是短路状态,这样输入电压VDC_IN经过VD1被短路到地,没有起到保护输入电压的作用。
27、问答题 请解释一下什么是串扰和振铃。
点击查看答案
本题答案:串扰:串扰是指一个信号被其它信号干扰,作用原理是电磁场耦合。
本题解析:试题答案串扰:串扰是指一个信号被其它信号干扰,作用原理是电磁场耦合。信号线之间的互感和互容会引起线上的噪声。容性耦合引发耦合电流,而感性耦合引发耦合电压。
振铃:是因为信号线本身阻抗不匹配导致信号发生反射和叠加,从而使信号出现了振荡波形。
28、问答题 请画出RC微分电路和RC积分电路。
点击查看答案
本题答案:试题答案
29、问答题
请问下图电路中二极管D1、D2有什么作用?
点击查看答案
本题答案:在Vi输入电压接近于零时,D1、D2给三极管T1、T2
本题解析:试题答案在Vi输入电压接近于零时,D1、D2给三极管T1、T2提供偏置电压,使T1、T2维持导通,以消除交越失真。
30、问答题
下图是反激式开关电源的局部原理图,请给反激式变压器加上尖峰吸收电路。
点击查看答案
本题答案:试题答案
31、问答题 如何根据实际工作电压选择电容的额定电压参数?
点击查看答案
本题答案:基于成本和使用安全考虑,选择的电容额定电压应该是实际工
本题解析:试题答案基于成本和使用安全考虑,选择的电容额定电压应该是实际工作电压的1.5~2倍。
32、问答题 列举您知道的P-MOS管型号。
点击查看答案
本题答案:AO3415、Si2301DS、Si2305DS、AP
本题解析:试题答案AO3415、Si2301DS、Si2305DS、AP4435M、AP9 435M
33、问答题 请列举您知道的DC-DC控制器型号。
点击查看答案
本题答案:AP34063、AAT1160、APW7102、APW713
本题解析:试题答案AP34063、AAT1160、APW7102、APW7136、BL8530、AP1507、LM2576、LM2596、RT8008、SP6123、XC9201
34、问答题 请问共模电感的作用是什么?
点击查看答案
本题答案:抑制共模干扰。
本题解析:试题答案抑制共模干扰。
35、问答题 请问过孔有哪两个寄生参数?这两个寄生参数对电路有什么影响?
点击查看答案
本题答案:过孔有两寄生参数:寄生电容和寄生电感。
寄生电容
本题解析:试题答案过孔有两寄生参数:寄生电容和寄生电感。
寄生电容会延长信号的上升时间,降低电路的速度。寄生电感会削弱旁路电容的贡献,减弱整个电源系统的滤波效果。
36、问答题 什么是同步逻辑和异步逻辑?同步电路与异步电路有何区别同步电路与异步电路有何区别?
点击查看答案
本题答案:同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有
本题解析:试题答案同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果关系.电路设计可分类为同步电路设计和异步电路设计。同步电路利用时钟脉冲使其子系统同步运作,而异步电路不使用时钟脉冲做同步,其子系统是使用特殊的“开始”和“完成”信号使之同步。异步电路具有下列优点:无时钟歪斜问题、低电源消耗、平均效能而非最差效能、模块性、可组合和可复用性。
37、问答题 请问什么是半固化片?
点击查看答案
本题答案:半固化片是PCB中的介质材料和粘合材料,由玻璃纤维和环氧树脂
本题解析:试题答案半固化片是PCB中的介质材料和粘合材料,由玻璃纤维和环氧树脂组成,介电常数大概是4.0~4.5。在常温下半固化片是固态,高温加热时半固化片胶状化将上下两侧铜箔粘合起来,半固化片成为中间的介质。
38、问答题 请列举您知道的NPN三极管型号。
点击查看答案
本题答案:2N2222、2N3904、2N5550、2N5551
本题解析:试题答案2N2222、2N3904、2N5550、2N5551、M8050、S9013、S9014、S9018
39、问答题
请分析下图三极管单管放大电路中的二极管VD1的作用。
点击查看答案
本题答案:二极管VD1起温度补偿作用:PN结的导通压降随温度升高
本题解析:试题答案二极管VD1起温度补偿作用:PN结的导通压降随温度升高而略有下降,如果没有VD1温度补偿二极管,放大电路会出现温漂现象,电路输出电压会出现漂移。如果没有VD1,温度升高的时候三极管的Vbe电压降低,但Vb不变,基极电流Ib增大;反之则温度降低,Ib减小。加入VD1后可抵消三极管Vbe的变化,稳定Ib电流。
40、问答题 如果[X]补=11110011,请问[X]=?[-X]=?[-X]补=?
点击查看答案
本题答案:[X]补最高位是1,则[X]是负数,[-X]是正数。[X]=
本题解析:试题答案[X]补最高位是1,则[X]是负数,[-X]是正数。[X]=10001101,[-X]=00001101,[-X]补=00001101。
41、问答题 如果以电路中的功放管的工作状态来划分,音频功放可以分为哪几类?那种功放的效率最高,哪种功放的效率最低?哪种功放存在交越失真?哪种功放的功放管导通时间大于半个周期且小于一个周期,哪种功放的功放管导通时间等于半个周期?功放管一直处于放大状态的是哪种功放?
点击查看答案
本题答案:可分为四类:A类、B类、AB类、D类。D类功放效率最高,A类
本题解析:试题答案可分为四类:A类、B类、AB类、D类。D类功放效率最高,A类功放效率最低。B类功放存在交越失真。AB类功放的功放管导通时间大于半个周期小于一个周期,B类功放的功放管导通时间是半个周期。功放管一直处于放大状态的是A类功放。
42、问答题 晶体管基本放大电路有共射、共集、共基三种接法,请简述这三种基本放大电路的特点。
点击查看答案
本题答案:共射:共射放大电路具有放大电流和电压的作用,输入电阻大
本题解析:试题答案共射:共射放大电路具有放大电流和电压的作用,输入电阻大小居中,输出电阻较大,频带较窄,适用于一般放大。
共集:共集放大电路只有电流放大作用,输入电阻高,输出电阻低,具有电压跟随的特点,常做多级放大电路的输入级和输出级。
共基:共基电路只有电压放大作用,输入电阻小,输出电阻和电压放大倍数与共射电路相当,高频特性好,适用于宽频带放大电路。
43、问答题 什么是竞争与冒险?
点击查看答案
本题答案:逻辑电路中,由于门的输入信号经过不同的延时,到达门的时间不一
本题解析:试题答案逻辑电路中,由于门的输入信号经过不同的延时,到达门的时间不一致,这种情况叫竞争。由于竞争而导致输出产生毛刺(瞬间错误),这一现象叫冒险。
44、问答题 请问RS-232C标准的逻辑0和逻辑1电压范围是多少?
点击查看答案
本题答案:RS-232C电气标准是负逻辑,逻辑0的电压范围是+5
本题解析:试题答案RS-232C电气标准是负逻辑,逻辑0的电压范围是+5V~+15V,逻辑1的电压范围是-5V~-15V。-5V~+5V为不稳定区。
45、问答题
下图为一个LCD的背光驱动电路,请问这是升压电路还是降压电路?这是恒压驱动型电路还是恒流驱动型电路?如果需要调整背光的亮度,则需要调整哪个元件的参数?
点击查看答案
本题答案:这是恒流驱动的升压电路,可通过调整FB引脚的对地电阻R
本题解析:试题答案这是恒流驱动的升压电路,可通过调整FB引脚的对地电阻R1来调整输出电流,从而调整LED的亮度,输出电流Iled=Vfb/Rfb。通过调整EN引脚的开关波形也可以调整LED的亮度,比如EN引脚输入大于50Hz(小于50Hz人眼会感到LED在闪烁)的PWM信号,改变PWM信号的占空比即可调整LED的亮度。
46、问答题 请列举您知道的PNP三极管型号。
点击查看答案
本题答案:2N3906、M8550、S9012、2SB1005、
本题解析:试题答案2N3906、M8550、S9012、2SB1005、2SB1184、2SB1386、2SB1412、2N4403、2N4030
47、问答题
下图运放电路中的R1、R2和C1作用是什么?电路的放大倍数是多少?
点击查看答案
本题答案:R1、R2和C1的作用是提供1/2的电源电压3V作为参
本题解析:试题答案R1、R2和C1的作用是提供1/2的电源电压3V作为参考电压。电路的放大倍数是-2。
48、问答题 请问为何手持便携电子产品,需要在众多输入输出接口加ESD器件?您认为选择ESD元件的时候需要注意哪些参数?如果一个时钟线加了ESD器件之后接口工作不正常,把ESD器件去掉之后却能正常工作,您认为是什么原因,应该如何重新选择ESD器件?
点击查看答案
本题答案:手持设备,众多输入输出接口均可能受到静电放电的损害,所以要加
本题解析:试题答案手持设备,众多输入输出接口均可能受到静电放电的损害,所以要加ESD保护器件。ESD元件的选择需要注意三个参数:正常工作电压、动作嵌位电压和等效电容。如果等效电容过大,会影响信号的工作频率,所以需要根据信号最大工作频率来选择ESD器件的等效电容。
49、问答题 你知道那些常用逻辑电平平?TTL与COMS电平可以直接互连吗电平可以直接互连吗?
点击查看答案
本题答案:常用的电平标准,低速的有RS232、RS485、RS4
本题解析:试题答案常用的电平标准,低速的有RS232、RS485、RS422、TTL、CMOS、LVTTL、LVCMOS、ECL、ECL、LVPECL等,高速的有LVDS、GTL、PGTL、CML、HSTL、SSTL等。一般说来,CMOS电平比TTL电平有着更高的噪声容限。如果不考虑速度和性能,一般TTL与CMOS器件可以互换。但是需要注意有时候负载效应可能引起电路工作不正常,因为有些TTL电路需要下一级的输入阻抗作为负载才能正常工作。
50、问答题 多级放大电路的级间耦合方式有哪几种?哪种耦合方式的电路零点偏移最严重?哪种耦合方式可以实现阻抗变换?
点击查看答案
本题答案:有三种耦合方式:直接耦合、阻容耦合、变压器耦合。直接耦合的电
本题解析:试题答案有三种耦合方式:直接耦合、阻容耦合、变压器耦合。直接耦合的电路零点漂移最严重,变压器耦合的电路可以实现阻抗变换。

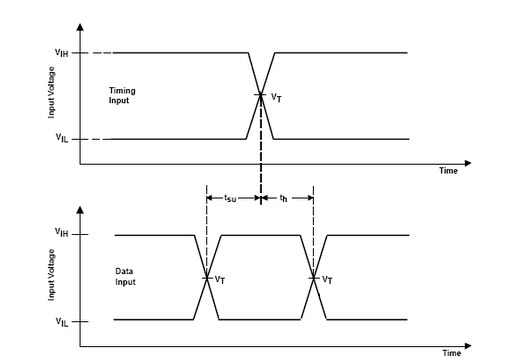

51、问答题 什么是Setup和Hold时间时间?
点击查看答案
本题答案:Setup/HoldTime用于测试芯片对输入信号和时
本题解析:试题答案Setup/HoldTime用于测试芯片对输入信号和时钟信号之间的时间要求。建立时间(SetupTimE.是指触发器的时钟信号上升沿到来以前,数据能够保持稳定不变的时间。输入数据信号应提前时钟上升沿(如上升沿有效)T时间到达芯片,这个T就是建立时间通常所说的SetupTime。如不满足SetupTime,这个数据就不能被这一时钟打入触发器,只有在下一个时钟上升沿到来时,数据才能被打入触发器。保持时间(HoldTimE.是指触发器的时钟信号上升沿到来以后,数据保持稳定不变的时间。如果HoldTime不够,数据同样不能被打入触发器。

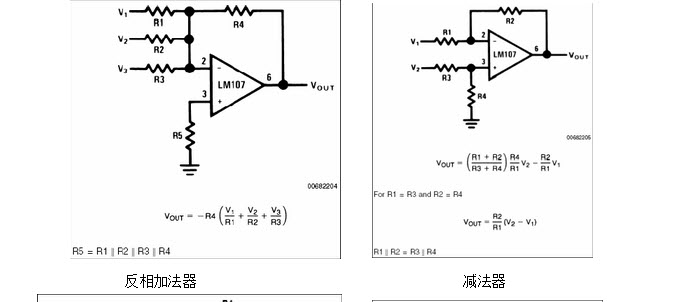

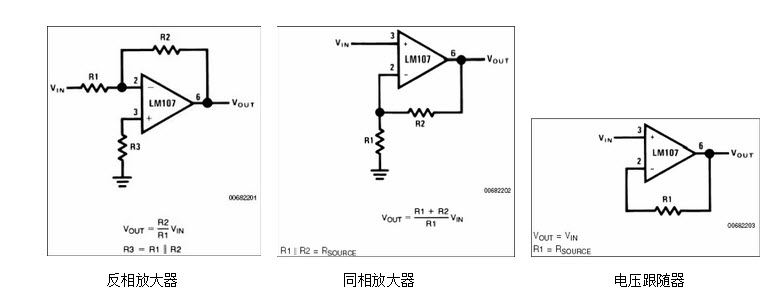

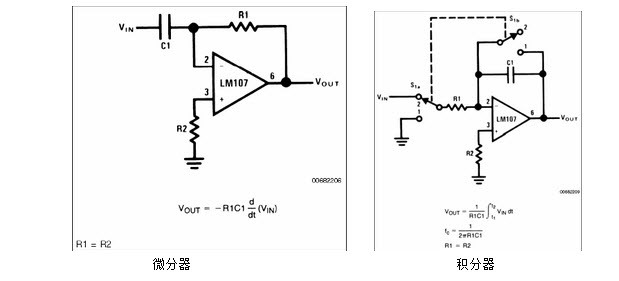

52、问答题 请画出运算放大器构成的反相放大器、同相放大器、电压跟随器、反相加法器、减法器、微分器和积分器电路。
点击查看答案
本题答案:试题答案
53、问答题 常见贴片电容的材质有:X7R、X5R、Y5V、NPO(COG)、Z5U。请问电容值和介质损耗最稳定的电容是哪一种?
点击查看答案
本题答案:电容值和介质损耗最稳定的是NPO(COG)材质电容。
本题解析:试题答案电容值和介质损耗最稳定的是NPO(COG)材质电容。
54、问答题 示波器铭牌一般都会标识两个参数,比如泰克TDS1002B示波器标识的60MHz和1GS/s,请解释这两个参数的含义。
点击查看答案
本题答案:60MHz是指示波器的带宽,即正常可以测量60MHz频率以下
本题解析:试题答案60MHz是指示波器的带宽,即正常可以测量60MHz频率以下的信号。1GS/s是指示波器的采样速率,每秒最多采样1G个点。
55、问答题 请列举您知道的PCB厂家。
点击查看答案
本题答案:深圳:深南、五洲、信思、金百泽、至卓飞高、牧泰莱、裕维、勤基
本题解析:试题答案深圳:深南、五洲、信思、金百泽、至卓飞高、牧泰莱、裕维、勤基、捷飞高、捷达、凯卓、威斯科、龙江实业
惠州:金峰、华锋、华通
广州:兴森快捷
东莞:生益、贸泰、雅新
珠海:多层、超毅、德丽
汕头:超声
清远:欣强
上海:美维
昆山:沪士
天津:普林
56、问答题 请列举您知道的ARMCPU型号。
点击查看答案
本题答案:S3C4510B、S3C44B0、S3 C2440、S3
本题解析:试题答案S3C4510B、S3C44B0、S3C2440、S3C2442、S3C2443、S3C2410、S3C2412、S3C2416、S3C6400、OMAP3530、AM3517
57、问答题 变容二极管和稳压二极管正常工作状态下,应该加什么样的电压:正向、反向、前者正向后者反向、前者反向后者正向?
点击查看答案
本题答案:均应加反向电压。
本题解析:试题答案均应加反向电压。
58、问答题
下图是一个传输线串联匹配的模型,假设驱动端A的输出阻抗R0为10~20欧姆(输出高电平和输出低电平时输出阻抗不一样),传输线特征阻抗Z0等于50欧姆,请问串联匹配电阻RTs应该如何取值?
点击查看答案
本题答案:RTs=Z0-R0,所以RTs取30~40欧姆,可以取
本题解析:试题答案RTs=Z0-R0,所以RTs取30~40欧姆,可以取标称值33欧姆。
59、问答题
如果一个BGA封装的CPU芯片焊接到PCB上后,因为焊接不良的原因导致某些信号开路,并且某些信号与旁边的信号短路,请问如何定位这两种故障,把开路和短路的信号找出来?
点击查看答案
本题答案:因为一般IC的IO端口都包含了类似下图所示的保护二极管
本题解析:试题答案因为一般IC的IO端口都包含了类似下图所示的保护二极管电路,所以可以用数字万用表的二极管档来判断端口特性。测试方法是:正极接地,负极接需要测试的信号焊盘。如果PCB焊盘开路,则万用表跟什么都没连接一样,读数没有任何变化,万用表显示为“1”。如果有两个以上的信号短接在一起,则万用表的读数会比测量正常的信号的读数偏小,因为有两个以上的保护二极管电路并联到一起了。
60、问答题 请画出交流降压和桥式整流电路。
点击查看答案
本题答案:试题答案
61、问答题 将一个包含有32768个基本存储单元的存储电路设计成8位为一个字节的ROM,请问该ROM有多少个地址,有多少根数据读出线?
点击查看答案
本题答案:有4096个地址,数据线是8根。
本题解析:试题答案有4096个地址,数据线是8根。

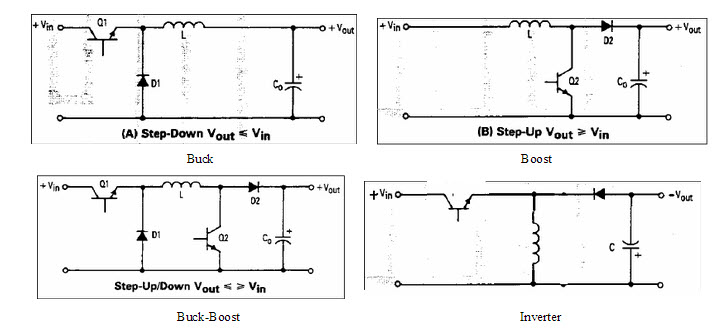

62、问答题 请画出DC-DC电路的四种电路简图(Buck、Boost、Buck-Boost和Inverter)。
点击查看答案
本题答案:试题答案
63、问答题 什么是基频晶体?什么是泛音晶体?为何基频晶体最大频率只可以做到45MHz左右?如何辨别基频晶体和泛音晶体?
点击查看答案
本题答案:振动在最低阶次(即基频)的晶体是基频晶体,振动在非最低阶次(
本题解析:试题答案振动在最低阶次(即基频)的晶体是基频晶体,振动在非最低阶次(即三次、五次、七次等)的晶体是泛音晶体。振动频率越高,晶体薄片的厚度就越小,机械强度就越小。当前业界切割厚度的极限约为37um,此厚度的基频晶体的振动频率只可以达到45MHz左右。以现在业界的工艺能力,大于45MHz的基本上都是泛音晶体,但也有价格比较高的特制基频晶体。基频晶体和泛音晶体可以通过频谱分析仪或带FFT快速傅里叶变换功能的示波器测量。根据测量到的频谱图,如果最低频谱分量就是标称频率,这个晶体就是基频晶体。如果频谱图中含有比标称频率低的频率分量(比如3分频、5分频),那这个晶体就是泛音晶体。
64、问答题 请用D触发器画一个二分频电路。
点击查看答案
本题答案:试题答案
65、问答题 请列举您知道的电阻、电容、电感品牌(最好包括国内、国外品牌)。
点击查看答案
本题答案:电阻:
美国:AVX、VISHAY威世日本:
本题解析:试题答案电阻:
美国:AVX、VISHAY威世日本:KOA兴亚、Kyocera京瓷、muRata村田、Panasonic松下、ROHM罗姆、susumu、TDK台湾:LIZ丽智、PHYCOM飞元、RALEC旺诠、ROYALOHM厚生、SUPEROHM美隆、TA-I大毅、TMTEC泰铭、TOKEN德键、TYOHM幸亚、UniOhm厚声、VITROHM、VIKING光颉、WALSIN华新科、YAGEO国巨新加坡:ASJ中国:FH风华、捷比信
电容:
美国:AVX、KEMET基美、Skywell泽天、VISHAY威世英国:NOVER诺华德国:EPCOS、WIMA威马丹麦:JENSEN战神日本:ELNA伊娜、FUJITSU富士通、HITACHI日立、KOA兴亚、Kyocera京瓷、Matsushita松下、muRata村田、NEC、nichicon(蓝宝石)尼吉康、NipponChemi-Con(黑金刚、嘉美工)日本化工、Panasonic松下、Raycon威康、Rubycon(红宝石)、SANYO三洋、TAIYOYUDEN太诱、TDK、TK东信韩国:SAMSUNG三星、SAMWHA三和、SAMYOUNG三莹台湾:CAPSUN、CAPXON(丰宾)凯普松、Chocon、Choyo、ELITE金山、EVERCON、EYANG宇阳、GEMCON至美、GSC杰商、G-Luxon世昕、HEC禾伸堂、HERMEI合美电机、JACKCON融欣、JPCON正邦、LELON立隆、LTEC辉城、OST奥斯特、SACON士康、SUSCON冠佐、TAICON台康、TEAPO智宝、WALSIN华新科、YAGEO国巨香港:FUJICON富之光、SAMXON万裕中国:AiSHi艾华科技、Chang常州华威电子、FCON深圳金富康、FH广东风华、HEC东阳光、JIANGHAI南通江海、JICON吉光电子、LM佛山利明、R.M佛山三水日明电子、Rukycon海丰三力、Sancon海门三鑫、SEACON深圳鑫龙茂电子、SHENGDA扬州升达、TAI-TECH台庆、TF南通同飞、TEAMYOUNG天扬、QIFA奇发电子
电感:
美国:AEM、AVX、Coilcraft线艺、Pulse普思、VISHAY威世德国:EPCOS、WE日本:KOA兴亚、muRata村田、Panasonic松下、sumida胜美达、TAIYOYUDEN太诱、TDK、TOKO、TOREX特瑞仕台湾:CHILISIN奇力新、Mag.Layers美磊、TAI-TECH台庆、TOKEN德键、VIKING光颉、WALSIN华新科、YAGEO国巨中国:Gausstek丰晶、GLE格莱尔、FH风华、CODACA科达嘉、Sunlord顺络、紫泰荆、肇庆英达
66、问答题 无源滤波器和有源滤波器有什么区别?
点击查看答案
本题答案:无源滤波器由无源器件R、L、C组成,将其设计为某频率下极低阻
本题解析:试题答案无源滤波器由无源器件R、L、C组成,将其设计为某频率下极低阻抗,对相应频率谐波电流进行分流,其行为模式为提供被动式谐波电流旁路通道。无源滤波器可分为两大类:调谐滤波器和高通滤波器。无源滤波器结构简单、成本低廉、运行可靠性高,是应用广泛的被动式谐波治理方案。
有源滤波器由有源器件(如集成运放)和R、C组成,不用电感L、体积小、重量轻。有源滤波器实际上是一种具有特定频率响应的放大器。集成运放的开环电压增益和输入阻抗很高,输出电阻很小,构成有源滤波电路后有一定的电压放大和缓冲作用。集成运放带宽有限,所以有源滤波器的工作频率做不高。
67、问答题 基尔霍夫定理的内容是什么?
点击查看答案
本题答案:基尔霍夫定理包括电流定律和电压定律。
电流定
本题解析:试题答案基尔霍夫定理包括电流定律和电压定律。
电流定律(KCL):在集总电路中,任何时刻,对任一结点,所有流出结点的支路电流的代数和恒等于零。
电压定律(KVL):在集总电路中,任何时刻,沿任一回路,所有支路电压的代数和恒等于零。
68、问答题 请列举三种典型的ESD模型。
点击查看答案
本题答案:人体模型(HBM)、机器模型(MM)、带电器件模型(CDM)
本题解析:试题答案人体模型(HBM)、机器模型(MM)、带电器件模型(CDM)。
69、问答题 请问什么是通孔、盲孔和埋孔?孔径多大可以做机械孔,孔径多小必须做激光孔?请问激光微型孔可以直接打在元件焊盘上吗,为什么?
点击查看答案
本题答案:通孔是贯穿整个PCB的过孔,盲孔是从PCB表层连接到内层的过
本题解析:试题答案通孔是贯穿整个PCB的过孔,盲孔是从PCB表层连接到内层的过孔,埋孔是埋在PCB内层的过孔。大多数PCB厂家的加工能力是这样的:大于等于8mil的过孔可以做机械孔,小于等于6mil的过孔需要做激光孔。对小于等于6mil的微型孔,在钻孔空间不够时,允许一部分过孔打在PCB焊盘上。
70、问答题 如果一个LED指示灯没有定义颜色,红、绿、黄、橙、蓝、白色你会选择哪一种,为什么?
点击查看答案
本题答案:按照使用习惯,电源指示灯用红色,信号指示灯用绿色,这两
本题解析:试题答案按照使用习惯,电源指示灯用红色,信号指示灯用绿色,这两种颜色的LED灯技术最成熟,价格最便宜。
71、问答题 请列举您知道的覆铜板厂家。
点击查看答案
本题答案:生益、建滔
本题解析:试题答案生益、建滔
72、问答题 一个六层PCB板,你会如何安排元件层、布线层、电源层、地层?
点击查看答案
本题答案:TOP层和BOTTOM层为元件层,可以有少量的走线。第二和第
本题解析:试题答案TOP层和BOTTOM层为元件层,可以有少量的走线。第二和第五层为电源和地层。如果主要的芯片(比如CPU)在TOP层,则第二层为地;如果主要的芯片在BOTTOM层,则第五层为地。第三层和第四层是布线层,重要的信号(比如时钟信号、高速信号)需要靠近地层走线。
73、问答题 基尔霍夫定理
点击查看答案
本题答案:KCL:电路中的任意节点,任意时刻流入该节点的电流等于流出该
本题解析:试题答案KCL:电路中的任意节点,任意时刻流入该节点的电流等于流出该节点的电流(KVL同理)
74、问答题 绿色发光二极管的导通压降大概是多少伏?
点击查看答案
本题答案:2V左右。
本题解析:试题答案2V左右。
75、问答题 请简述一下动圈式扬声器(喇叭)的工作原理,并画出动圈式扬声器的结构图。
点击查看答案
本题答案:工作原理:动圈式扬声器是利用电流在磁场中受到磁场力作用
本题解析:试题答案工作原理:动圈式扬声器是利用电流在磁场中受到磁场力作用的原理制成的。如下图所示,绕在纸盆上的导线构成的线圈处于同心圆盘形(截面是E形)磁铁的磁场中,放大器送出的音频电流通过线圈,纸盆在磁铁的磁场驱动下就振动起来,纸盘上的鼓膜产生音频的振动,从而使鼓膜周围的空气振动起来而产生声音。
76、问答题 请简述一下DC-DC和LDO的区别。
点击查看答案
本题答案:DC-DC通过开关斩波、电感的磁电能量转换、电容滤波实
本题解析:试题答案DC-DC通过开关斩波、电感的磁电能量转换、电容滤波实现基本平滑的电压输出。关电源输出电流大,带负载能力强,转换效率高,但因为有开关动作,会有高频辐射。
LDO是通过调整三极管或MOS管的输入输出电压差来实现固定的电压输出,基本元件是调整管和电压参考元件,电压转换的过程是连续平滑的,电路上没有开关动作。LDO电路的特点是输出电压纹波很小,带负载能力较弱,转换效率较低。
77、问答题 您所遇到的需要控制单端阻抗为50欧姆、75欧姆的信号有哪些?您所遇到的需要控制差分阻抗为90欧姆、100欧姆、120欧姆的信号有哪些?
点击查看答案
本题答案:一般的高频信号线均为50欧姆~60欧姆。75欧姆主要是视频信
本题解析:试题答案一般的高频信号线均为50欧姆~60欧姆。75欧姆主要是视频信号线。USB信号线差分阻抗为90欧姆,以太网差分信号线差分阻抗为100欧姆。RS422、RS485、CAN差分信号的差分阻抗为120欧姆。
78、问答题 请解释WatchDog(看门狗)的工作原理。
点击查看答案
本题答案:看门狗有两个重要信号:时钟输入和复位输出。电路工作时,CPU
本题解析:试题答案看门狗有两个重要信号:时钟输入和复位输出。电路工作时,CPU送出时钟信号给看门狗,即喂狗。如果系统出现故障,CPU无法送出连续的时钟信号,看门狗即输出复位信号给CPU,复位系统。
79、问答题 什么是竞争与冒险现象?怎样判断怎样判断?如何消除如何消除?
点击查看答案
本题答案:在组合逻辑电路中,由于门电路的输入信号经过的通路不尽相
本题解析:试题答案在组合逻辑电路中,由于门电路的输入信号经过的通路不尽相同,所产生的延时也就会不同,从而导致到达该门的时间不一致,我们把这种现象叫做竞争。由于竞争而在电路输出端可能产生尖峰脉冲或毛刺的现象叫冒险。如果布尔式中有相反的信号则可能产生竞争和冒险现象。解决方法:一是添加布尔式的消去项,二是在芯片外部加电容。
80、问答题 请解释电阻、电容、电感封装的含义:0402、0603、0805。
点击查看答案
本题答案:表示的是尺寸参数。0402:40*20mil;0603
本题解析:试题答案表示的是尺寸参数。0402:40*20mil;0603:60*30mil;0805:80*50mil。
81、问答题 请问电荷泵升压电路一般应用在什么场合?电荷泵可以胜任大电流的应用吗,为什么?
点击查看答案
本题答案:电荷泵通过开关对电容充放电实现升压,因为电路没有电感元件储能
本题解析:试题答案电荷泵通过开关对电容充放电实现升压,因为电路没有电感元件储能,驱动能力较弱,只可以用于小电流场合。
82、问答题 在函数L(A,B,C,D)=AB+CD的真值表中,L=1的状态有多少个?
点击查看答案
本题答案:7个。
本题解析:试题答案7个。
83、问答题 请简述TVS瞬态电压抑制二极管的工作原理。
点击查看答案
本题答案:当TVS上的电压超过一定幅度时,器件迅速导通,从而将浪涌能量
本题解析:试题答案当TVS上的电压超过一定幅度时,器件迅速导通,从而将浪涌能量泄放掉,并将浪涌电压限制在一定的幅度。
84、问答题 请列举您知道的差分平衡电平接口。
点击查看答案
本题答案:RS422、RS485、RJ45、CAN、USB、LVDS。
本题解析:试题答案RS422、RS485、RJ45、CAN、USB、LVDS。
85、问答题 请简述PTC热敏电阻作为电源电路保险丝的工作原理。
点击查看答案
本题答案:当电源输入电压增大或负载过大导致电流异常增大的时候,P
本题解析:试 题答案当电源输入电压增大或负载过大导致电流异常增大的时候,PTC热敏电阻因为温度增大而使其等效电阻迅速增大,从而使输出电压下降,减小输出电流。当故障去除,PTC热敏电阻恢复到常温,其电阻又变的很小,电源电路恢复到正常工作状态。
86、问答题 请问电阻、电容、电感的封装大小分别与什么参数有关?
点击查看答案
本题答案:电阻封装大小与电阻值、额定功率有关;电容封装大小与电容
本题解析:试题答案电阻封装大小与电阻值、额定功率有关;电容封装大小与电容值、额定电压有关;电感封装大小与电感量、额定电流有关。
87、问答题 为什么OD(开漏)门和OC(开集)门输出必须加上拉电阻?
点击查看答案
本题答案:因为MOS管和三极管关闭时,漏极D和集电极C是高阻态,输出无
本题解析:试题答案因为MOS管和三极管关闭时,漏极D和集电极C是高阻态,输出无确定电平,实际应用必须通过电阻上拉至确定电平。
88、问答题 请问RoHS指令限制在电子电气设备中使用哪六种有害物质?
点击查看答案
本题答案:限制使用铅、汞、镉、六价铬、多溴联苯(PBB.和多溴二
本题解析:试题答案限制使用铅、汞、镉、六价铬、多溴联苯(PBB.和多溴二苯醚(PBDE.等六种有害物质。
89、问答题 请列举您知道的复位IC型号。
点击查看答案
本题答案:IMP809、IMP811。
本题解析:试题答案IMP809、IMP811。
90、问答题 请解释一下什么是Setup-Time和Hold-Time,什么是Setup-Time裕量和Hold-Time裕量。
点击查看答案
本题答案:Setup-Time和Hold-Time是芯片对输入信
本题解析:试题答案Setup-Time和Hold-Time是芯片对输入信号和参考时钟信号之间的时间要求。Setup-Time是指参考时钟沿到来之前输入信号保持稳定不变的时间,Hold-Time是指参考时钟沿过后输入信号保持稳定不变的时间。如果信号的Setup-Time和Hold-Time不满足要求,输入信号将不能打入触发器。如果输入信号在参考时钟沿前后稳定的时间均超过Setup-Time和Hold-Time,那么超过量就分别被称为Setup-Time裕量和Hold-Time裕量。如下图,tsu为Setup-Time,th为Hold-Time:
91、问答题 请问1OZ(盎司)的铜箔厚度大概是多少um和多少mil?1OZ的铜箔要过1A电流的话,需要走多大的线宽?
点击查看答案
本题答案:1OZ的铜箔厚度大概是35um和1.4mil,要过1A电流的
本题解析:试题答案1OZ的铜箔厚度大概是35um和1.4mil,要过1A电流的话,大概要走40mil(1mm)的线宽。
92、问答题 如果某CPU有很多IO端口需要接上下拉电阻,电阻范围1~10K欧姆均可。以下规格的电阻,您会选择哪一种:1K/1%、4.99K/1%、10K/1%、1K/5%、2.2K/5%、4.7K/5%、8.2K/5%、10K/5%、3.9K/10%、5.6K/10%、4.7K/20%?说明你选择该电阻的理由。
点击查看答案
本题答案:从理论上来说,1~10K的电阻都可以采用,但如果从价格
本题解析:试题答案从理论上来说,1~10K的电阻都可以采用,但如果从价格上考虑,当然是4.7K/20%的最合算。
题库试看结束后
微信扫下方二维码即可打包下载完整版《
★计算机硬件维修工程师》题库
手机用户可保存上方二维码到手机中,在微信扫一扫中右上角选择“从相册选取二维码”即可。
题库试看结束后
微信扫下方二维码即可打包下载完整版《
计算机硬件维修工程师:硬件工程师面试试题》题库,
分栏、分答案解析排版、小字体方便打印背记!经广大会员朋友实战检验,此方法考试通过率大大提高!绝对是您考试过关的不二利器!
手机用户可
保存上方二维码到手机中,在
微信扫一扫中右上角选择“从
相册选取二维码”即可。
