1、问答题  泵气蚀的因素有哪些？

点击查看答案

本题答案：（1）介质温度高。
（2）进口压力下降，达到
本题解析：试题答案（1）介质温度高。
（2）进口压力下降，达到或接近介质饱和蒸汽压。
（3）溶液中NH3含量过高。
（4）离心泵长期在低流量下运行。

2、问答题  泵电机为何不能多次开停？

点击查看答案

本题答案：（1）泵电机启动电流大，是正常点流的5-7倍，如多次连
本题解析：试题答案（1）泵电机启动电流大，是正常点流的5-7倍，如多次连续开停，容易烧坏电机。
（2）离心泵在刚启动时，一般流量都很小，使泵叶轮圆周上各点受力不等，使轴产生径向力，从而造成轴受到挤压产生磨损，径向力产生后还易损坏机械密封。因而泵不要多次开停，避免减少机械密封等部件的寿命。

3、问答题  离心泵反转的危害？

点击查看答案

本题答案：（1）造成叶轮背帽松动，严重的叶轮会脱落，造成叶轮损坏
本题解析：试题答案（1）造成叶轮背帽松动，严重的叶轮会脱落，造成叶轮损坏。
（2）对于单弹簧的机械密封，在正转时，弹簧能传递力矩，反转时密封面之间的摩擦力会使弹簧在轴套上转动而损坏。
（3）对于多级泵，反转时，平衡盘上就没有足够的压力把平衡盘推开，会造成平衡盘与平衡极接触摩擦而损坏。

4、问答题  柱塞泵启动后打不上液体的原因？

点击查看答案

本题答案：（1）介质温度高。
（2）进出口单向阀漏，弹
本题解析：试题答案（1）介质温度高。
（2）进出口单向阀漏，弹簧失效或杂质卡住。
（3）泵有气未排干净。
（4）物料组分浓度高，泵易汽化。
（5）进口管线有堵，或进口管线未开。
（6）泵出口副线内漏，出口安全阀漏。
（7）压力表未打开或失灵。
（8）变矩器故障，柱塞未做功，或联轴节断。

5、问答题  尿素界区的一级泵有哪些？二级泵有哪些？

点击查看答案

本题答案：一级泵有：P105A/B，P106A/B，P108A/
本题解析：试题答案一级泵有：P105A/B，P106A/B，P108A/B，P109A/B，P113A/B，P114A/B，P116A/B
二级泵有：P102A/B，P103A/B，P110A/B，P115A/B。

6、问答题  P102冲注水的作用？

点击查看答案

本题答案：（1）密封作用。
（2）冷却作用，带走摩擦产
本题解析：试题答案（1）密封作用。
（2）冷却作用，带走摩擦产生的热量。
（3）带走杂质。

7、问答题  引起P106汽化的原因？

点击查看答案

本题答案：（1）尿液中NH3含量过高。
（2）尿液温度
本题解析：试题答案（1）尿液中NH3含量过高。
（2）尿液温度高。
（3）L104液位低或抽空。
（4）LV-09402未打开或开度小。
（5）一段蒸发真空度抽的过高，造成泵进口压力下降。

8、问答题  一般离心泵开车程序？

点击查看答案

本题答案：（1）开泵：
①打开泵进口阀和出口排气阀，泵
本题解析：试题答案（1）开泵：
①打开泵进口阀和出口排气阀，泵体引液排气后关闭排气阀。②开泵的密封液阀。
③盘车2~3圈，检查有无异声。④检查油位是否正常。⑤启动泵，缓缓打开出口阀。⑥检查泵运转情况。
（2）停泵：
①关闭泵出口阀。
②按下停车按钮，确认泵已停下。
③如输送介质易结晶，应关闭进口阀，泵体排放，加冷凝液预热。④如需检修，冲洗置换泵体。

9、问答题  P108出口为什么不加止逆阀？

点击查看答案

本题答案：（1）P108可以反转。
（2）在断电或其他
本题解析：试题答案（1）P108可以反转。
（2）在断电或其他紧急情况下，可以在泵出口排放阀处将送造粒管线的熔融尿液排干净，以防造粒管线堵塞。

10、问答题  往复泵与离心泵的特点？

点击查看答案

本题答案：（1）离心泵排出液体时无脉冲，而往复泵有脉冲，因而离心
本题解析：试题答案（1）离心泵排出液体时无脉冲，而往复泵有脉冲，因而离心泵的流量较往复泵均匀。
（2）离心泵的最高压头取决于泵的结构（叶轮直径、叶片弯曲情况等），而往复泵的最高压头取决于电机的功率和泵的强度，只要这两个条件允许，泵出口无论是多大的压力，往复泵都能够把液体送出去。
（3）液体的粘度对离心泵的影响较大，而对往复泵的影响不大。
（4）离心泵具有较大的流量，但单级泵压力较低，往复泵相对来说流量较小，但可输出压力较高。
（5）离心泵效率一般只有60~85%，往复泵效率较高，一般为72~97%.。

11、问答题  离心泵在开车操作中应注意些什么？

点击查看答案

本题答案：①检查设备完好情况，包括设备检修和安装，进出口管道连接
本题解析：试题答案①检查设备完好情况，包括设备检修和安装，进出口管道连接可靠，管道畅通，电机正反转实验完毕，按照泵旋转方向盘车无阻卡现象，叶轮和密封环无摩擦异声无半圈重半圈轻感觉，压力表准确灵敏，检查油杯油位是否正常。
②确认进口管道滤网洁净。
③打开泵进口阀引液，并确认泵体内以及进口管道内的空气已排净。
④检查轴密封泄漏情况。
a.有专设密封液的填料要先开密封液。
b.新安装上的填料不能压得过紧，以防烧坏填料。
c.对于填料密封，允许有滴状渗漏，可以调整填料压盖。
d.对于机械密封，泄漏量不能太小，每分钟3~5滴为宜。
⑤单级离心泵启动前，要先将出口阀关闭，启动后才缓缓打开出口阀，以防离心泵在高流量，低扬程下工作，防止造成离心泵振动和电机超负荷，但也不能在离心泵启动后，将出口阀长期关闭，这样会使泵内液体温度升高，造成汽化和损坏设备，空转时间不超过2~3分钟。
⑥多级离心泵在启动前应将出口阀略开，使其流量大于额定流量的30%。
⑦注意泵轴的转动方向。
⑧泵启动达到额定转速后，检查压力，电流，泵的振动情况及有无异常响声，如有异常响声，应立即停机检查。

12、问答题  低负荷下运行对离心泵有何影响？

点击查看答案

本题答案：每台泵都有一个设计的工况点，在设计工况运行时，泵的效率
本题解析：试题答案每台泵都有一个设计的工况点，在设计工况运行时，泵的效率较高，零部件受力情况较好，调节方便，工作稳定。如离心泵在低负荷（60%负荷以下）运行，将带来以下问题：
（1）效率低，输送液体成本增加。
（2）由于在低负荷下运行，使离心泵圆周上各点受力不均等，造成径向力增加，加快了泵轴和机械密封之间的摩擦。
（3）离心泵出口压力增加，轴向力增加。
（4）离心泵易产生气蚀，在叶轮进口处易产生涡流脉动，造成泵振动。
（5）出口阀门要承受较高压差，阀门高速水力冲刷下易损坏。

13、问答题  P101A/B开车程序？

点击查看答案

本题答案：以P101A为例：
（1）P101A各油冷器
本题解析：试题答案以P101A为例：
（1）P101A各油冷器引冷却水。
（2）检查P101A的齿轮箱、变矩器、曲轴箱油位，油位应在玻璃视镜的70~80%。
（3）检查注油器油箱油位，最好在视镜的80%。
（4）启动曲轴箱、齿轮箱循环油泵，曲轴箱循环油压最好在0.5~1.0Mpa为宜，齿轮箱循环油压在0.2~0.7Mpa为宜。如果此时油温较低，可适当关小油冷器冷却水切断阀。清洗油过滤器，清除杂质。如果油泵出口压力较高，可调整泵体上的调压螺丝，检查油过滤器有无堵塞。
（5）联系电工检查P101A绝缘，如果绝缘合格，则P101A送电，如果绝缘不合格，则P101A不能启动。
（6）盘车，盘2~3圈即可，检查机组有无异常响声，有无卡阻。
（7）泵体引氨：
①先打开P101A出口第一切断阀后CD排放阀，然后在打开出口第一切断阀。②全
P101A出口第一切断阀，微开进口第二切断阀，泵体引氨排气或排水。
③待CD排放阀处结霜后，则证明泵体内气或水已排尽。
④关闭P101A出口CD排放阀，慢慢打开进口第二切断阀，注意不要开得过快，以免过冷损坏P101A泵体部件，以及造成P105超负荷。
⑤打开P101A出口→V105的两切断阀，一阀全开，一阀稍开，控制P101A进口压力达
2.2Mpa，然后通知循环岗位关闭P105→V105阀。
（8）现场将HS09101且为就地控制，输出风压为0.02Mpa。
（9）启动填料注油泵，确认七根注油管均工作良好，油压在0.5~1.0Mpa。
（10）稍松七根柱塞大填料。
（11）通知调度室注意电网电压。
（12）启动P101A主电机，启动电流迅速下降后方可离开。
（13）检查电机温度、油温、油压、柱塞做功情况，有无异常响声。
（14）配合主控岗位，循环岗位向R101送氨：
①缓缓关闭出口循环阀，此时主控岗位应稍稍提高HC09101风压。
②当P101A出口压力超高R101压力1.0Mpa时，配合循环岗位，主控岗位向R101送氨，开P101A→R101切断阀。
③当P101A出口压力下降不在上升后，则证明氨已送入合成塔，关死循环阀。
（15）再对机组做一次详细的检查，至此P101A开车完闭。

14、问答题  P101发生气化的原因及处理方法？

点击查看答案

本题答案：P101A/B气化的原因：
（1）液氨温度过
本题解析：试题答案P101A/B气化的原因：
（1）液氨温度过高，高于P101A/B吸入压力下所对应的饱和液氨的温度。
（2）P101A/B吸入压力过低，低于液氨在吸入温度下所对应的饱和蒸汽压。
（3）P105A/B发生气化。
处理方法：
（1）降低液氨温度，P101A/B进口管用冷却水喷淋，泵体和粗口排气，通知主控岗位注意调节液氨温度，必要时，倒泵运行。
（2）提高P101A/B进口压力，适当降低P101A/B转速，注意观察P105运行情况，特别在P101A/B进口压力低于2.0MPa时，更应密切注意，实在不行P105开两台，此种情况会经常发生在开车出气，因为此时P105A/B供氨不足。
（3）P105泵汽化后，立即启动备用泵。

15、问答题  P108汽化的原因？

点击查看答案

本题答案：（1）P108进口压力低。
（2）尿液温度过
本题解析：试题答案（1）P108进口压力低。
（2）尿液温度过高。
（3）尿溶液中NH3含量过高。
（4）V108断料或L107抽空或液位低。
（5）L107底部止旋器损坏，使进入P108的液体气液夹带严重。

16、问答题  P101A停车步骤？

点击查看答案

本题答案：以P101A为例：
（1）与主控岗位配合，主
本题解析：试题答案以P101A为例：
（1）与主控岗位配合，主控岗位手动将HC-09101风压降低一点。
（2）泵岗位操作员接主控通知后，稍开P101A出口→V105循环阀（有两个），确认其通畅后，迅速关闭P101A→R101切断阀（P101A出口第二切断阀），开大循环阀，将其出口压力降至5.0Mpa，注意P101A转速不能超过130rpm。
（3）现场停P101A主电机，停填料注油泵。
（4）用P101A出口循环阀，控制进口压力达2.2Mpa，紧柱塞大填料，关进口缓冲罐蒸汽。
如该泵不检修，停车到此结束。
如该泵要检修或长期停车：开
（1）关闭P101A进口第一切断阀，配合循环岗位将P105→V105阀打开。
（2）打开P101A进出口管上的CD排放阀，关死出口循环阀。
（3）当泵体压力降至0.2~0.3Mpa时，从进口临时接头处走水清洗，从出口CY排放，无NH3味后，再以该处通N2置换干净。
（4）停止冲N2，注意将泵体内N2压力卸完。

17、问答题  P102冲注水系统为何要冲N2置换？

点击查看答案

本题答案：（1）防止系统结晶。
（2）在比较寒冷的地区
本题解析：试题答案（1）防止系统结晶。
（2）在比较寒冷的地区，停车后，如不冲N2置换，冲注水系统会结冰涨坏。

18、问答题  低负荷下运行对P101A/B有何影响？

点击查看答案

本题答案：泵体在运行中，各个运动摩擦部件互相 摩擦，产生的热量被润
本题解析：试题答案泵体在运行中，各个运动摩擦部件互相摩擦，产生的热量被润滑油带走，当P101A/B在低负荷下运行时，其转数较低，会造成连杆小头瓦和十字头等处润滑状况不好，油膜强度差，使其摩擦面直接接触，从而造成摩擦而磨损，损坏轴瓦，严重时会出现轴瓦烧坏，出现抱死现象，因此P101A/B不能长期在低负荷下运转，其转速一般不低于40rpm。

19、问答题  P101A/B引氨时应注意什么问题？

点击查看答案

本题答案：①在P101A/B检修完后，管道死角处常存留有少量水，
本题解析：试题答案①在P101A/B检修完后，管道死角处常存留有少量水，此时稍开进口阀，引氨动作一定要缓慢，以免大量的氨进入进入泵体、管道后与水发生反应，放出大量的热，来源:91考试网 www.91eXam.org发生气击。
②P101A/B在引氨时，应将出口管上的排放阀稍开。因泵内无压力，液氨引入后必然汽化，随着压力的升高，必然将水赶出，直至排放阀处有气氨排出为止，证明泵体内水已被排尽，可将出口排放阀关死。
③如该泵只作备用泵，应将柱塞处大填料紧一点，以免引氨后填料受冷收缩，而发生液氨泄漏。④当P101A/B出口压力表压力指示与进口压力相等时，可全开进口阀。

20、问答题  P102跳车现象及处理？

点击查看答案

本题答案：以P102A为例：
现象：
（1）
本题解析：试题答案以P102A为例：
现象：
（1）主控室控制台上将出现P102A跳车的声光报警信号。
（2）DCS上P102A的颜色从绿色变成红色，II09103指示为零，FRC09101指示为零，DCS上P102A还将显示P102A跳车的原因。
（3）E104产汽量FR09204大幅度下降，TR09206下降、PRC09207上升。
处理：
（1）迅速通知泵岗位立即启动P102A或备用泵P102B，主控岗位在DCS上打开FRC09101。
（2）注意中压蒸汽管网压力要上升，用FRC09202控制。
（3）打开HIC09301，控制C101液位在50%。
（4）通知泵岗位打开P103进口总管上的50℃冲洗水，增加FRC09401开度。
（5）注意蒸发系统，维持不住就打循环（因低压蒸汽流量下降）
（6）增大PRC09207放空量。
（7）也可打开P102A出口KW向E104充水。

21、问答题  尿素界区哪些泵有就地调节？

点击查看答案

本题答案：P110与P111有就地调节阀、P101A/B有就地调
本题解析：试题答案P110与P111有就地调节阀、P101A/B有就地调节器

22、问答题  P101A/B采用密封的目的？

点击查看答案

本题答案：（1）润滑柱塞，防止柱塞干摩擦。
（2）密封
本题解析：试题答案（1）润滑柱塞，防止柱塞干摩擦。
（2）密封工作介质，防止泄露。
（3）带走泄漏的工作介质，减小的环境的污染。

23、问答题  离心泵的工作原理简述？

点击查看答案

本题答案：离心泵一般由电机带动，启动前泵内要充满液，电机启动后，
本题解析：试题答案离心泵一般由电机带动，启动前泵内要充满液，电机启动后，泵轴带着叶轮高速旋转，在离心力的作用下，泵体内的液体被抛向叶轮外缘，在此过程中，液体获得了能量，静压能和动能都有增加，流速一般可达15~25m/s，当液体离开叶轮进入泵壳后，由于流道变宽，动能转变为静压能，流速逐渐下降，压力进一步提高，于是液体以较高的压强，通过泵出口进入排出管路。
在液体被抛向叶轮外缘的同时，在叶轮中心处形成低压区，使得在泵进口处被输送液体的压强大于叶轮中心处的压强，液体因此源源不断的被吸入和排出，由此可见，离心泵之所以能输送液体，主要是依靠高速旋转的叶轮，液体通过离心力的作用，获得能量，提高压强。

24、问答题  往复泵为何有脉冲？

点击查看答案

本题答案：往复泵每级柱塞的进出口各有一个单向阀门，进口单向阀为吸

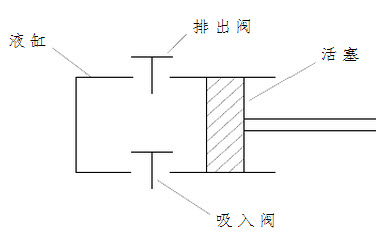

本题解析：试题答案往复泵每级柱塞的进出口各有一个单向阀门，进口单向阀为吸入阀，只能把液体吸入泵内而不能排出，出口单向阀门维排出阀，只能把液体排出泵外，而不能把液体吸入，如图所示。
当往复泵活塞向右运动时，液缸内压力下降，吸入阀打开，液体吸入泵内，当活塞向左运动时，泵体内压力上升，吸入阀关闭，排出阀打开，液体被压出，因为活塞在泵内是往复运动的，所以其进出口压力不稳定，同时产生脉冲，另外往复运动本身就是不均匀的，是通过速度为零的点转变方向的，在活塞运动各点处速度并不相同，它排出液体或吸入液体的瞬时流量不相等，因而其输出特性就是不均匀的，呈周期性变化，这就是往复泵为何有脉冲的原因。

25、问答题  P101A/B齿轮箱的工作原理？

点击查看答案

本题答案：齿轮箱是依靠输入输出端齿轮齿数不同而改变转速的机构。它
本题解析：试题答案齿轮箱是依靠输入输出端齿轮齿数不同而改变转速的机构。它由液力无级变矩器的输出端带动。P101A/B主要由四个不同直径的齿轮组成，较小的主动轮由输入轴带动，与主动齿轮相啮合的从动轮直径较小，它随着主动轮的转动，两齿轮在同一平面上转动，线速度相同，因从动轮直径较大，因而角速度较小；从动轮的另一端有一较小齿轮，他们通过刚性连接，因而角速度相同，与这一较小齿轮相啮合的是另一较大直径的齿轮，两者具有相同的线速度，因后者直径较大，所以角速度小，远小于输入轴的角速度，这样经过各齿轮的共同作用，输出轴的转速被降低。

26、问答题  P102A/B打循环路线？

点击查看答案

本题答案：试题答案

27、问答题  P103跳车现象及处理？

点击查看答案

本题答案：现象：
（1）主控室警报。
（2）
本题解析：试题答案现象：
（1）主控室警报。
（2）在DCS上可看出P103电流指示为零，V106液位LR09403液位上升。
（3）C101液位要下降，C101出气温度要超温，C102出气温度要超指标。
处理：
（1）通知泵岗位操作员立即启动该泵或P103备用泵。
（2）如P103启动不及时或不能立即启动，主控岗位可稍关HIC09204，减少P102打量。
（3）通知循环岗位打开C101塔盘冲洗水。
（4）增加C101顶部回流氨量，开大FIC09302。
（5）注意将V106底部CD排放阀打开。

28、问答题  P101A/B运行时产生异样响声的原因。

点击查看答案

本题答案：（1）泵在运行过程如单向阀打坏或有卡涩现象，使其大量不
本题解析：试题答案（1）泵在运行过程如单向阀打坏或有卡涩现象，使其大量不均匀，使泵体发出异样响声。
（2）泵在发生气化时，会发出异样的响声。
（3）泵在运转时零部件打坏，要发生异样响声。
（4）泵在运转时，运动摩擦面润滑质量不好，有时会出现异样响声。
（5）泵体抽空，会发出异样响声。
（6）机座、脚架等安装不牢固，泵在运转时会发出异样响声。

29、问答题  离心泵为何产生径向力？

点击查看答案

本题答案：液体在叶轮里沿叶片流动时同叶轮一起旋转，并沿叶片方向向
本题解析：试题答案液体在叶轮里沿叶片流动时同叶轮一起旋转，并沿叶片方向向外流动，因此在叶轮出口处，液体的速度是叶轮外缘处圆周速度与沿叶片流动速度的和速度。在设计工况下工作时，泵壳内液体的速度与叶轮出口液体的速度大小相等，方向一致，是不会产生径向力的。但当泵在小流量工作时，泵壳内液体速度变慢，叶轮出口处的速度却变小，因此流出叶轮的液体动能变为泵壳中液体的压力能，使泵壳内液体的压力逐渐升高，造成作用在叶轮圆向上的压力不均匀而产生径向力。此外，由于泵壳中液体压力不均匀，流出叶轮时的阻力大小就不同，液体流出叶轮时对叶轮有反冲力，由于速度不一样，作用力就不一样，也使叶轮受到径向力作用，但这个力比较小。在流量大于设计流量时，情况刚好与上述相反，也会产生径向力。

30、问答题  尿素界区有哪些泵及阀和设备带有事故电源？

点击查看答案

本题答案：P105A/B、P110A/B、P111、P119A/
本题解析：试题答案P105A/B、P110A/B、P111、P119A/B、MP118、MH107、HV09205/206

31、问答题  叙述齿轮油泵的工作原理？

点击查看答案

本题答案：齿轮泵有两个互相啮合的齿轮在泵壳内转动，其中一个是主动
本题解析：试题答案齿轮泵有两个互相啮合的齿轮在泵壳内转动，其中一个是主动轮，当一 对互相啮合的齿脱开时，由于容积的扩大而产生吸油作用，如图所示，油从入口吸入后，在齿轮与泵壳的空隙中被齿轮推着前进，当两个齿由脱开状态进入啮合时，由于容积的缩小而产生压油作用，将压力提高后从出口排出，由于齿顶与外壳间隙很小，故不会返回，现代齿轮油泵出口压力可达10Mpa以上，其特性曲线是一条直线，不受外界压力影响而改变流量，故齿轮泵的流量与压力的调节，不能像离心泵那样用出口阀调节，而只能用出口回进口的方法调节。
齿轮油泵自吸性好，结构简单，工作可靠，排液量小，适合输送粘性流体，故常作油泵。

32、问答题  启动柱塞泵和启动离心泵的区别？

点击查看答案

本题答案：由于液体在缸体内不能倒流，只要一启动后就要排出一定体积
本题解析：试题答案由于液体在缸体内不能倒流，只要一启动后就要排出一定体积的液体，若将其出口阀关闭，由于液体的不可压缩性，缸内的压力急剧上升，严重的将损坏泵体、传导机构、烧坏电机，甚至发生爆炸，所以往复泵不能向离心泵那样通过出口阀调节流量，更不能在出口阀和副线阀关闭的情况下启动。

33、问答题  P101A/B的结构和工作原理？

点击查看答案

本题答案：P101A/B是卧式七联柱往复泵，它是依靠液缸的柱塞作
本题解析：试题答案P101A/B是卧式七联柱往复泵，它是依靠液缸的柱塞作往复运动，来达到输送流体的目的。它主要
是由电机、变矩器、齿轮箱和曲轴箱四大部分组成，电机的作用是把电能转变成机械能来推动柱塞做功。变矩器作用是可以根据工艺的要求来调节泵的转数。齿轮箱的作用是依靠输入输出端齿轮的齿轮的齿数不同来改变转数。曲轴箱的主要作用是，把曲轴的圆周运动改变成柱塞的往复运动。。曲轴箱内的主要部件有：曲轴、连杆、十字头、柱塞、杆、滑道、连杆小头瓦等组成。曲轴上有曲拐，每个曲拐连接一个连杆，连杆的另一头连接十字头。连杆和柱塞通过十字头连接起来，十字头上下是滑道，连杆带动活塞在滑道内做水平运动。每台泵的曲拐在360℃圆周上均匀分布。润滑油通过油泵加压、冷却、过滤后、进入各个主轴瓦，再从曲轴箱中心油孔进入到各个连杆大小头瓦，再从十字头滑板流出，如此反复循环。泵体部分由七个水平液缸，分别装有进出口单向阀，并和进出口管线连接，当柱塞向曲轴方向水平移动时，出口单向阀关闭，进口单向阀打开，液体吸入缸体，工作室容积最大时，所吸入液体量最大，这个过程叫做吸液过程。当活塞往曲轴反方向水平移动时，出口单向阀打开，进口单向阀关闭，液体从排出管排出，这个过程叫排液过程。如此反复循环，液体就不断的被送了出去。

34、问答题  P102A/B的工艺指标？

点击查看答案

本题答案：（1）操作条件：
①输送介质：甲铵液②吸入温
本题解析：试题答案（1）操作条件：
①输送介质：甲铵液②吸入温度：75℃
③密度：75℃下为950kg/m3
④粘度：小于3cst
⑤能力：25m3/h（最小）、42m3/h（最小连续）、60.10m3/h（正常，其中包括0.6m3/h的冲注水）
⑥入口压力：正常时1.72Mpa（表）
⑦出口压力：这才时15.3Mpa（表）
⑧压差：13.58Mpa
（2）工艺指标：

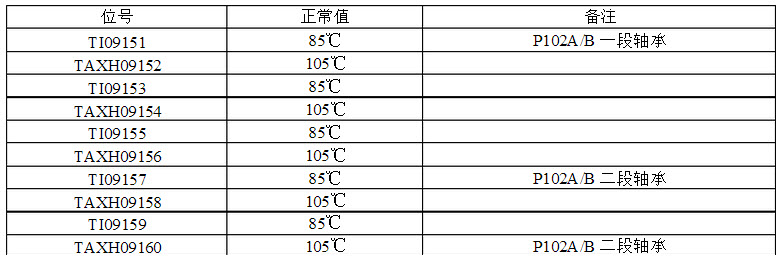

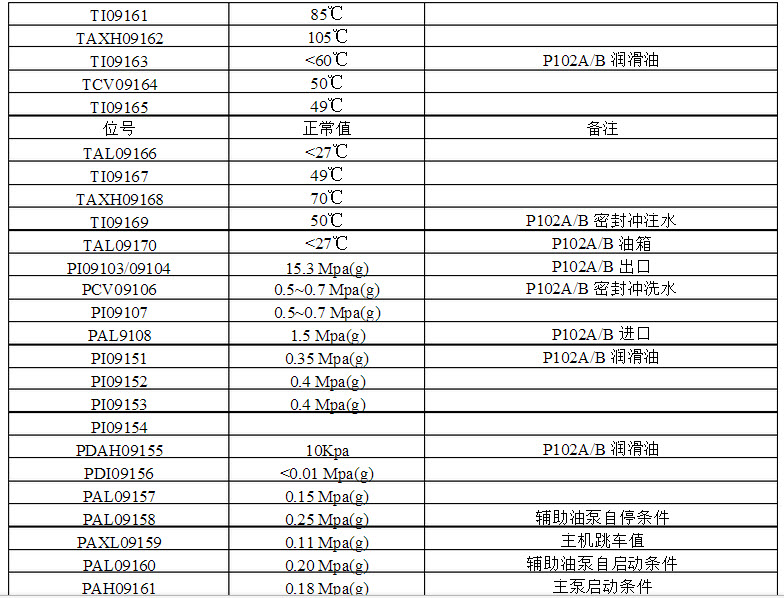

35、问答题  P102A/B联锁操作说明？

点击查看答案

本题答案：以P102A为例：
（1）P102A润滑油系
本题解析：试题答案以P102A为例：
（1）P102A润滑油系统辅助油泵P121B自启动和自停联锁。
①首先将P121B投到自启动位置。
②当润滑油压低于0.2Mpa时，P121B自动启动运行。
③当润滑油压高于0.25Mpa后，延时2分钟，P121B自动停止。
④当P121B自动启动后，在主控表盘上，XL09106要熄灭。
（2）P102A允许启动联锁：
①油箱内润滑油温＞32℃
②润滑油压＞0.18Mpa
③密封冲注水泵出口限流孔板前后压差＞0.25Mpa
④P102A所有跳车联锁均复位。
如果满足以上四个条件，则P102A就可以启动了。当P102A启动后，如果30秒内主电机电流不能超过20A，则ISXL09103要动作，P102A将跳车。
（3）P102A跳车联锁：
①主控室按下手动停车按钮HS09103。
②润滑油压低至0.11Mpa。
③润滑油温高至70℃。
④主电机电流低于20A。
⑤轴振动高至60μm，轴位移高至0.1mm。
⑥轴承温度高至105℃。
以上各条件中的任何一条都能造成P102A跳车。
P102A跳车后结果：
①如果HS09204未打旁路，则HV09204关闭。
②MP102A停。
③主控室表盘上要报警。
（4）P102A密封冲注水泵自启动联锁。
①密封冲注水泵出口总管第一块限流孔板前后压差低至0.25Mpa。
②密封冲注水泵进口压力大于1.0Mpa。
以上两个条件要同时满足，备用冲注水泵才能自行启动。

36、问答题  怎样判断油冷器泄漏？

点击查看答案

本题答案：当油冷器发生泄漏时：
（1）如油压大于冷却水
本题解析：试题答案当油冷器发生泄漏时：
（1）如油压大于冷却水压，则油箱内液位下降。
（2）如冷却水压大于油压，则油箱油位上升，且油起白沫。

37、问答题  什么是润滑？润滑油的指标是什么？其含义是什么？

点击查看答案

本题答案：所谓润滑就是在相对运动表面形成油膜，防止两个零件直接接
本题解析：试题答案所谓润滑就是在相对运动表面形成油膜，防止两个零件直接接触产生摩擦。
润滑油的重要指标：
（1）粘度：它表示液体在流动时，液体各薄层互相间内摩擦力的大小。
（2）粘度比：是同一油品在50℃的运动粘度，与100℃运动粘度的比值，这个比值越小说明润滑油粘度特性越好，允许使用范围越广。
（3）凝固点：油品失去流动性时的温度称为凝固点，在使用时应比此温度高若干度。
（4）残碳：指润滑油受热分解缩合形成的焦炭占润滑油质量的百分比，它是控制润滑油精制程度的一个指标。
（5）闪点：加热润滑油，使其表面的蒸汽与空气混合后刚能点着火又立即熄灭时的温度，一般要求油的工作温度低于闪点20~30℃。
（6）抗乳化性：在规定的条件下，使润滑油与水分离的时间叫抗乳化度，时间越短抗乳化性越好。
（7）抗氧化安全性：在加热和有金属存在的情况下，润滑油抗氧化作用的能力称为润滑油的抗氧化性安全性，它表现了油的化学性质。

38、问答题  P101A/B出口安全阀起跳后如何处理？

点击查看答案

本题答案：P101A/B在正常生产时其出口压力约为22.5MPa
本题解析：试题答案P101A/B在正常生产时其出口压力约为22.5MPa，此时出口安全阀不应起跳。如P101A/B出口安全阀发生起跳原因有二：（1）出口管道有堵塞；（2）安全阀整定值太低。
现象：（1）安全阀内节流声；（2）安全阀后管道要结霜。
处理：（1）停泵；（2）如果是出口管堵塞，关闭出口第一切断阀，关闭PV-09206前切断阀，打开泵出口第二切断阀后排放阀，卸压，然后从PV09206前切断阀前冲KW，直至冲洗干净。（3）如果是出口安全阀整定低了，关闭泵进出口阀，泵体排放，走水清洗干净，请机械人员重新调校。

39、问答题  正常生产时，P101A/B跳车后，泵岗位如何处理？

点击查看答案

本题答案：P101跳车后：
（1）进口管超压，应迅速打
本题解析：试题答案P101跳车后：
（1）进口管超压，应迅速打开进口两切断阀间的CD排放阀，控制进口管上压力达2.2Mpa。
（2）迅速松动备用泵大填料启动备用泵打循环，关进口CD排放阀，注意进口压力，接主控通知后向高压环路送氨（10分钟）。然后关闭跳车泵出口切断阀，打开循环阀，检查跳车原因。
（3）如备用泵不能启动，关闭跳车泵出口阀，打开循环阀，检查跳车原因，迅速恢复，如在10分钟内不能重新启动，通知主控岗位按停车处理，泵岗位紧跳车泵大填料。

40、问答题  P101A/B跳车现象及处理？

点击查看答案

本题答案：以P101A泵为例：
P101A跳车后的现象
本题解析：试题答案以P101A泵为例：
P101A跳车后的现象：
（1）主控室操作台上出现P101A跳车的声光报警信号。
（2）DCS上P101A的II09101、SI09101、FR09102指示均为零，P1 91eXAm.org01A的颜色从绿变成红色。
（3）DCS上，P101A旁将显示跳车原因（只显示PAXH09105、PAXL09114A、PAXL09118A）
（4）在DCS上，调出高压环路画面，将发现LR09201上升、TR09202上升、PRC09206下降、PV09206、HV09202、HV09204开度为零、FV09101全开、E104产汽量FR09204迅速下降、PIC09210压力上升、透平抽汽压力PI1515将上升等等。
（5）P101A现场，进口压力涨至2.5Mpa以上，现场转速指示SI09101变为零。
处理：
（1）主控岗位：迅速关闭HIC09201，打开PIC09203，控制压缩四段出口压力比合成塔高0.5Mpa放空，如备用泵能迅速启动则恢复系统运行，否则按以下程序进行。
（2）主控岗位在DCS上关闭PRC09207、LRC09202、HIC09205，关小PIC09210，控制V109压力达1.0~1.5Mpa，打开FRC09202放空，控制透平抽汽压力2.2Mpa不掉，关小FRC09304。
（3）主控岗位在DCS上将HS09601切向T101位置，将HS09602打开，然后依次打开PRC09502、PRC09509、稍关TRC09502、TRC09505，通知蒸发岗位打开E114尿液进口管上的2"低压冲洗水，待L104液位下降后，停P106泵，泵体排放冲洗干净。
（4）主控岗位与循环岗位配合控制C101液位在2~3块视镜之间，在DCS上打开HV09301将C101液排向V106。
（5）注意控制中低压、增压蒸汽压力。
（6）切断工艺凝液系统到低压系统的切断阀，打开PSV09702，主控在操作台打开HS09710，将工艺凝液切向T102位置。
（7）循环岗位到现场关切断阀，对所有管道设备走水清洗。
（8）泵岗位关P101出口阀，排放卸压。
（9）压缩机减负荷等待，停与不停视情况而定。
以上是P101A跳车后，系统按停车处理的主要步骤。如果P101A在跳后，该泵或备用泵能10分钟之内启动起来，则系统可不按停车处理。

41、问答题  泵打不上量有哪些原因？

点击查看答案

本题答案：（1）进口堵塞或进口过滤网堵塞。
（2）叶轮
本题解析：试题答案（1）进口堵塞或进口过滤网堵塞。
（2）叶轮装反或电机反转。
（3）进口静压头不足。
（4）泵汽化或进口断料。
（5）联轴节断开或叶轮损坏。
（6）启动前离心泵未装满液或进口漏气。

42、问答题  P101A/B倒泵步骤？

点击查看答案

本题答案：P101A倒P101B为例：
（1）接通知后
本题解析：试题答案P101A倒P101B为例：
（1）接通知后，对P101B进行检查同52。
（2）先开P101B进口阀，再开P101B出口阀，待出口压力上升后，则证明P101B出口通畅。
（3）现场将HIC09101，风压降至0.02Mpa。
（4）现场按启动按钮。
（5）主控岗位一面提P101B转速，一边降P101A转速，P101B提至先前P101A所对应转速，P101A的HIC09101改就地风压将为零。
（6）现场检查P101B运行情况，停P101A注油泵。
（7）关P101A出口切断阀，P101A备用。
（8）如要检修，P101A隔离、卸压、清洗、置换。

43、问答题  气蚀、气缚是怎么回事？

点击查看答案

本题答案：离心泵运转时，泵内压强变化时，试题答案离心泵运转时，泵内压强变化时，
叶轮液体的压强随着泵吸入口向叶轮入口面下降，叶轮入口附近压强为最低，此后，由于叶轮对液体做功，压强又很快上升，当叶片入口附近的压强低于或等于输送温度下液体的饱和蒸汽压时，液体就在此处汽化并产生气泡，随着液体进入泵内，由于泵内压力高，气泡又迅速凝结或破裂，周围液体以高速冲向原气泡所占有的空间，冲击点处形成高达几百大气压的压强，冲击频率高达每秒几万次之多，这种现象称为气蚀，气蚀发生时，产生噪音和振动，叶轮局部地方在巨大冲击力的反复作用下，材料表面产生疲劳，从开始点蚀发展到严重的蜂窝状空洞，使叶轮受到损坏，发生气蚀时，泵的压头、流量、效率显著下降。气缚是由于离心泵启动时，壳体内未充满液或吸入管内未充满液，使泵壳内有空气，由于空气密度非常小，产生的离心力小，使泵在启动后在吸入口不足以形成低压将贮槽内液体吸入，此时泵不能输送流体，这种现象叫气缚。

44、问答题  为什么P101A/B可以带压启动？

点击查看答案

本题答案：这是由P101A/B的结构所决定的。由于P101A/B
本题解析：试题答案这是由P101A/B的结构所决定的。由于P101A/B有液力无级变矩器，电机与泵没有直接相连，它们是通过变矩器内的油来传递能量的，所以在启动P101A/B时，即使泵出口带有压力，只要启动时变矩器内的叶片开度很小，就是与电机相连的离心泵轮打量小（这与离心泵相似，从其特性曲线上看出，离心泵打量小，则电机电流就小），则电机不会因启动电流太大，持续时间长而烧坏电机。

45、问答题  P102冲注水压力过高或过低有什么不好？

点击查看答案

本题答案：压力过高，容易使泵轴局部疲劳过度而变形。压力过低，密封
本题解析：试题答案压力过高，容易使泵轴局部疲劳过度而变形。压力过低，密封效果不好，介质渗漏。

46、问答题  如何调节P101A/B油泵的压力？

点击查看答案

本题答案：P101A/B各润滑油泵都设有调压阀，当润滑油油压过高
本题解析：试题答案P101A/B各润滑油泵都设有调压阀，当润滑油油压过高时，应逆时针旋转调压阀。此时，应密切注意观察油压，特别是在P101A/B运行时，更要注意，否则使油压降低联锁动作，造成P101A/B跳车。油冷器冷却水温对润滑油油压也有影响。油过滤器堵塞对油压有影响，应清洗过滤器。

47、问答题  影响泵效率的因素有哪些？

点击查看答案

本题答案：影响泵效率的因素主要有三种形式，容积损失、水力损失、机
本题解析：试题答案影响泵效率的因素主要有三种形式，容积损失、水力损失、机械损失。
容积损失时指泵进口的液体没有全部到达泵的出口，其中一部分仍回到了泵的进口，减少了泵的输送流量。
水力损失是发生在泵的吸入室、叶轮流道和泵壳中，一般分为两种，一是由于粘性液体通过叶轮和泵壳时流速和方向都在改变，产生的流动阻力而造成的能量损失。而是由于输送流量和设计流量不一致，液体在泵体内产生冲击而造成的能量损失。
机械损失发生在泵运转时，泵轴与填料之间，叶轮盖板外表面与液体之间，以及叶轮与密封环之间发生摩擦，而引起的能量损失。

48、问答题  离心泵与往复泵的特性曲线？

点击查看答案

本题答案：试题答案从离心泵特性曲线上可看出，离心泵的扬程随着流量的增加而降低，离心泵的效率在开始时随着流量的增加而提高，在某一个流量Q1下效率达到一个最大值，如果再增加流量效率反而开始下降了。从高速离心泵的特性曲线上可看出，扬程与流量没什么关系，它是一条平行于0~Q轴的直线，只是当流量增大到一定程度时，其扬程突然降得很低，此点称为切断流量点，高速离心泵的叶轮是径向叶片，打的压力高。以往复泵的特性曲线上可看出，往复泵的流量不随扬程而变，在实际工作中，在较高压力下，其内部发生了泄漏（单向阀、填料等处），使其流量稍有下降。

49、问答题  液力无级变矩器的工作原理？

点击查看答案

本题答案：液力无级变矩器是利用工作液体（油）来传递能量，并在传递
本题解析：试题答案液力无级变矩器是利用工作液体（油）来传递能量，并在传递过程中根据要求可改变工作液体的量
来改变输出扭矩的机器。我厂变矩器的工作液体是HM32抗磨液压油。变矩器的主动轴由电机带动，主动轴上连有一离心泵轮，该离心泵轮在主动轴的带动下恒速转动。离心泵轮外面有一透平轮，它与离心泵轮在同一平面，同一轴线上，但与离心泵并不相连。这样离心泵轮打出的油就使外圈的透平轮转动（透平轮与从动轴刚性连接），再带动齿轮箱减速，齿轮箱后连接曲轴运转，这样就可推动活塞做功了，为了便于调节泵转速，在变矩器内离心泵轮→透平轮→离心泵轮的油回路上装有24块叶片，这些叶片开度的大小，直接控制了离心泵轮打出的油量，即控制了透平轮的输出扭矩，达到了改变转速的目的，24块叶片呈圆周分布，由一个扇形齿条带动，而扇形齿条的转动是由它相连的伺服活塞的上下移动来实现的，而伺服活塞的上下移动是通过向伺服活塞上下的液缸内充油和排油来实现的。而进油方向的变化时通过改变调节器的输出风压，使伺服活塞连杆上下移动来实现的，伺服缸内的油是电机轴带动变矩器内的齿轮泵来供给的，另外还有几个齿轮油泵专门从变矩器油池中抽取油，以维持离心泵轮回路中的油量，其油压安全阀保证不致超压，为了移动油做功及轴承运转产生的热量而设有油冷器，油的运行温度在70~90℃，不能超过120℃。

50、问答题  P102正常生产后，密封水压差PDSL-09170A/B，润滑油压力PSH-09161A/B，油箱油温TSH-09170A/B，这三个联锁是否还起作用？

点击查看答案

本题答案：P102A/B启动后，这三个联锁不起作用（它们只是P1
本题解析：试题答案P102A/B启动后，这三个联锁不起作用（它们只是P102A/B的允许启动条件），但应注意润滑油PSXL-09159A/B要起作用，当PSXL-09159A/B≤1.1Mpa时P102A/B将跳车。
P102A/B的允许启动条件是：
（1）PDSL-09170A/B≥0.25Mpa
（2）TSH-09170A/B≥27℃
（3）PSH-09161A/B≥0.18Mpa

51、问答题  P101A/B进口缓冲罐的作用？

点击查看答案

本题答案：由于P101A/B是一往复泵，在运行过程中，流量与压力
本题解析：试题答案由于P101A/B是一往复泵，在运行过程中，流量与压力均会产生波动。由于P101A/B是输送液氨的，如果P101A/B进口流量，压力波动大的话，极易造成P101A/B汽化，所以在P101A/B进口设置了一缓冲罐，减少进口脉动，其结构为一个夹套，内管与泵进口相通，厘米充满液氨，外套充满蒸汽，由于内部的液氨不流动，在此温度下呈气态，形成一个弹气容，这样当进口压力升高时，气氨被压缩，压力降低时，气氨膨胀，因而可以减少进口压力、流量波动。

52、问答题  离心泵机械密封的原理？

点击查看答案

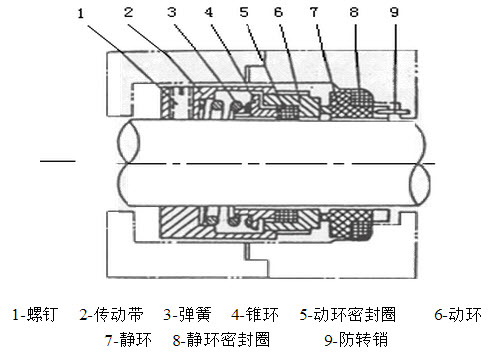

本题答案：机械密封的机构如下图所示：试题答案机械密封的机构如下图所示：
机械密封主要是靠安装在轴上的动环和安装在机械密封压盖上的静环间的两个光滑而平直的端面互相紧贴，并作相对转动而构成的密封装置。静环（非金属材料，一般用浸渍石墨或酚醛树脂等制成）安装在压盖上，中间用静环密封圈衬垫，起密封作用和避免偏斜的补偿作用，利用防转销将静环固定在压盖上，防止静环随着动环转动，动环（一般用硬材料，如高硅铸铁、堆焊硬质合金等。）是依靠弹簧压紧在静环上，工作面在工作过程中发生磨损时，可通过弹簧的作用，使动环和静环端面仍保持良好吻合，动环内有密封环，使动环与轴之间密封良好并可轴向移动，传动带用传动螺钉固定在轴上，调整它与弹簧的距离，可以调节弹簧的作用。

53、问答题  尿素界区使用哪几种型号的泵？

点击查看答案

本题答案：尿素界区泵分为以下几种类型：离心泵、往复泵、齿轮泵。<
本题解析：试题答案尿素界区泵分为以下几种类型：离心泵、往复泵、齿轮泵。
①离心泵的选用原则：
a.确定输送系统的流量与压头。液体的输送量一般为生产任务所决定，如果流量在一定范围内变动，选泵时应按最大流量考虑，根据输送流体的管路安排，用伯努利方程计算出所需压头。
b.选择泵的型号和类型。根据被输送流体的性质和操作条件确定泵的类型，按已确定的流量和压头从泵样本或产品目录中选出合适的型号。泵选出后列出各项性能参数。
c.核算轴功率。
②往复泵的选用原则：
往复泵优点：压头高、流量稳定、有自吸作用、效率高。
往复泵缺点：结构复杂、用电机带动时还需要一套转变为往复运动的机构，所以选用往复泵只合适在压头高，流量小的场合。
③齿轮泵的选用原则：
齿轮泵优点：结构简单、自吸能力强，工作可靠，压头高。
齿轮泵缺点：排量小，只适合输送粘滞性液体。
故齿轮泵常被选作油泵。

54、问答题  缓冲罐为何会减小管道中的脉冲？

点击查看答案

本题答案：缓冲罐是利用气体的压缩和膨胀来贮存或排出一部分液体，以
本题解析：试题答案缓冲罐是利用气体的压缩和膨胀来贮存或排出一部分液体，以达到减小管道中流量不均匀的目的，多用在柱塞泵的进出口。
设在泵出口的缓冲罐，当泵的瞬时流量大于平均流量时，泵的排出压力升高，缓冲罐的气体被压缩，一部分进入缓冲罐，当瞬时流量小于平均流量时，排出压力降低，缓冲罐内气体膨胀，向管道内排出一部分液体，从而使缓冲罐后管道的流量保持稳定。
设计泵入口的缓冲罐，当泵的瞬时流量大于平均流量时，泵的吸入口压力降低，缓冲罐内气体膨胀，向泵进口泄放一部分液体，当泵的瞬时流量小于平均流量是，泵吸入压力上升，缓冲罐气体被压缩，吸入管中一部分液体流入缓冲罐中贮存，这样使缓冲罐前的管道内流量稳定，脉冲减少。
实际上，柱塞泵进出口设置缓冲罐的实质是利用气体的可压缩性来弥补液体的不可压缩性所造成的压力波动。缓冲罐分常压式和预压式。
（1）常压式缓冲罐，内无胶囊，直接通入对液体不污染的惰气，其结构简单，缓冲效果好，但因气液互相接触，有一部分气体将溶解于液体中被带走，因此这种类型的缓冲罐是要定期充气，但液氨泵的缓冲罐，可设计成蒸汽加热，省去了充气装置。
（2）预压式缓冲罐，内设胶囊，气体充入胶囊内，气液隔开，互相不接触，不需要充气装置，但结构复杂，且弹性元件受自身强度限制，不可能做的很大。

55、问答题  P103进口为什么要加两股不同的冲洗水？

点击查看答案

本题答案：这两股冲洗水的作用不同。加至P103进口总管上的是中压
本题解析：试题答案这两股冲洗水的作用不同。加至P103进口总管上的是中压冲洗水，来自于E110温度50℃，作用是在P103汽化时，加入该冲洗水，阻止P103继续汽化。加在P103进口阀的冲洗水是低压冲洗水，温度120℃，作用是在P103进出口有结晶时，用该冲洗水来冲洗，以及预热泵体。
