1、填空题  直线在三面投影体系中有三种位置：（），投影面平行线，一般位置线。

点击查看答案

本题答案：投影面垂直线
本题解析：试题答案投影面垂直线

2、填空题  截平面与立方体三面的交线称为（）.

点击查看答案

本题答案：截交线
本题解析：试题答案截交线

3、单项选择题  投影面垂直线有（）反映实长。

A.一个投影
B.两个投影
C.三个投影
D.四个投影

点击查看答案

本题答案：B
本题解析：暂无解析

4、单项选择题  当一条线垂直于一个投影面时，必（）于另外两个投影面

A、平行
B、垂直
C、倾斜

点击查看答案

本题答案：A
本题解析：暂无解析

5、填空题  根据垂直的投影面不同，投影面垂直面有三种（）；（）；侧垂面。

点击查看答案

本题答案：铅垂面；正垂面
本题解析：试题答案铅垂面；正垂面

6、填空题  螺纹的直径有（）、中径和小径三种，一般情况下，螺纹的公称直径为（）。

点击查看答案

本题答案：大径、大径
本题解析：试题答案大径、大径

7、填空题  一个投影（）确定物体的形状，通常在工程上多采用（）投影。

点击查看答案

本题答案：不能；多个
本题解析：试题答案不能；多个

8、问答题

作图题：已知平面的两面投影，完成其第三面投影。


点击查看答案

本题答案：试题答案

9、填空题  用一个假想的圆通过齿轮各轮齿顶部，该圆称为（）。

点击查看答案

本题答案：齿顶圆
本题解析：试题答案齿顶圆

10、填空题  当螺纹的三要素都符合国家标准规定的称为（）螺纹；牙型不符合国家标准的称为（）螺纹；牙型符合国家标准，但直径或螺距不符合国家标准的称为特殊螺纹。

点击查看答案

本题答案：标准；非标准
本题解析：试题答案标准；非标准

11、填空题  主视图所在的投影面称为（），简称正面，用字母V表示。

点击查看答案

本题答案：正立投影面
本题解析：试题答案正立投影面

12、填空题  看、画组合体视图常用的方法有（），（）。

点击查看答案

本题答案：形体；线面分析法
本题解析：试题答案形体；线面分析法

13、填空题  图时应尽量采用（）比例，需要时也可采用（）或（）的比例。无论采用何种比例，图样中所注的尺寸，均为机件的（）。

点击查看答案

本题答案：原值；放大；缩小；实际大小
本题解析：试题答案原值；放大；缩小；实际大小

14、填空题  图时应尽量采用（）比例，需要时也可采用（）或缩小的比例。无论采用何种比例，图样中所注的尺寸，均为机件的实际大小。

点击查看答案

本题答案：原值；放大
本题解析：试题答案原值；放大

15、单项选择题  下列缩写词中表示均布的意思的是（）

A.SR
B.EQS
C.C

点击查看答案

本题答案：C
本题解析：暂无解析

16、判断题  点的三投影面体系中的位置，可以用坐标来表示。

点击查看答案

本题答案：对
本题解析：暂无解析

17、填空题  正投影的投影特性（）、（）和类似性三种。

点击查看答案

本题答案：显实性、积聚性
本题解析：试题答案显实性、积聚性

18、填空题  齿轮传动的三种形式是（）、圆锥齿轮、蜗杆与蜗轮。

点击查看答案

本题答案：圆柱齿轮
本题解析：试题答案圆柱齿轮

19、填空题

符号 表示该表面是用（）方法获得的。

点击查看答案

本题答案：不去除材料的方法
本题解析：试题答案不去除材料的方法

20、填空题  点的X坐标为零时，点在（），点的X、Y坐标为零时，点在Z轴上，点的三个坐标均为零时，点在（）

点击查看答案

本题答案：W面上；坐标原点上
本题解析：试题答案W面上；坐标原点上

21、填空题  图框线用（）画出；不可见轮廓线用（）画出。

点击查看答案

本题答案：粗实线；虚线
本题解析：试题答案粗实线；虚线

22、填空题  立体被平面截切所产生的表面交线称为（）。两立体相交所产生的表面交线称为（）。

点击查看答案

本题答案：截交线；相贯线
本题解析：试题答案截交线；相贯线

23、判断题  水平线的正面投影与X轴平行，水平投影反映线段的真实长度。

点击查看答案

本题答案：对
本题解析：暂无解析

24、填空题  螺纹有（）和多线之分，沿一条螺旋线所形成的螺纹，称为（）。

点击查看答案

本题答案：单线、单线螺纹
本题解析：试题答案单线、单线螺纹

25、填空题  与三个投影面都倾斜的直线，称为（）。

点击查看答案

本题答案：一般位置直线
本题解析：试题答案一般位置直线

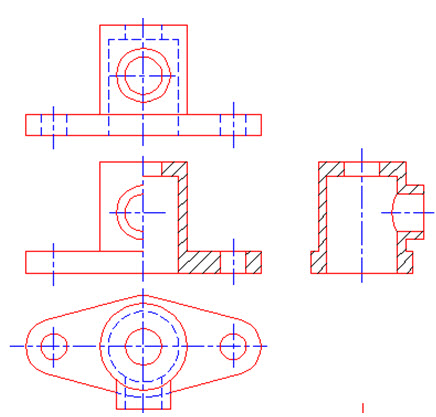

26、问答题

作图题：根据机件的两视图，选用适当的剖视图画出其主视图和左视图。

点击查看答案

本题答案：试题答案

27、填空题  断面图分为（）和（）。

点击查看答案

本题答案：重合断面、移出断面
本题解析：试题答案重合断面、移出断面

28、填空题  尺寸界线与尺寸线垂直，超出尺寸线（）。

点击查看答案

本题答案：2～3mm
本题解析：试题答案2～3mm

29、填空题  圆柱齿轮按轮齿方向的不同分为（）、（）、人字齿等。

点击查看答案

本题答案：直齿、斜齿
本题解析：试题答案直齿、斜齿

30、填空题  常用的螺纹紧固件有（）等五种。

点击查看答案

本题答案：螺栓、螺柱、螺钉、螺母、垫圈
本题解析：试题答案螺栓、螺柱、螺钉、螺母、垫圈

31、填空题  平面都是由若干个平面所围成的几何形体，称为（）。

点击查看答案

本题答案：平面基本体
本题解析：试题答案平面基本体

32、判断题  制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

点击查看答案

本题答案：对
本题解析：暂无解析

33、问答题

绘图题：在指定位置将主视图画成全剖视图

点击查看答案

本题答案：试题答案

34、填空题  表面都是由若干个平面所围成的几何形体，称为（）.

点击查看答案

本题答案：平面基本体
本题解析：试题答案平面基本体

35、填空题  斜轴测图包括（）；（）和斜三测。

点击查看答案

本题答案：斜等测、斜二测
本题解析：试题答案斜等测、斜二测

36、填空题  轴测图类型有：（）；（）.

点击查看答案

本题答案：正轴测图，斜轴测图
本题解析：试题答案正轴测图，斜轴测图

37、填空题  叉架类零件包括各种用途的（）和（）.

点击查看答案

本题答案：拔叉；支架
本题解析：试题答案拔叉；支架

38、填空题  螺纹连接用于可拆卸连接，常见的螺纹联接形式有：（）；（）；（）。

点击查看答案

本题答案：螺栓、螺柱、螺钉
本题解析：试题答案螺栓、螺柱、螺钉

39、填空题  空间两直线平行，各投影面上的投影都（）

点击查看答案

本题答案：相互平行
本题解析：试题答案相互平行

40、填空题  通过螺纹轴线的剖切面上螺纹的轮廓形状，称为（）。

点击查看答案

本题答案：螺纹牙型
本题解析：试题答案螺纹牙型

41、填空题  螺纹的五要素是（）；（）；（）、螺距、旋向。

点击查看答案

本题答案：牙型、直径、线数
本题解析：试题答案牙型、直径、线数

42、填空题  标题栏位于图纸的（）。

点击查看答案

本题答案：右下角
本题解析：试题答案右下角

43、填空题  在图纸上必须用（）画出图框，标题栏一般应位于图纸的右下方位。

点击查看答案

本题答案：粗实线
本题解析：试题答案粗实线

44、单项选择题  机械制图中一般不标注单位，默认单位是（）

A．㎜
B．㎝
C.m

点击查看答案

本题答案：A
本题解析：暂无解析

45、问答题

作图题：补画下列各视图中漏画的图线，在不应有的图线上打“×”。

点击查看答案

本题答案：试题答案

46、问答题

作图题：补画漏线。

点击查看答案

本题答案：试题答案

47、问答题

作图题：已知A、B两点的一个投影和A点距V面25mm，B点Z坐标为0，求作A、B两点的另两个投影

点击查看答案

本题答案：试题答案

48、单项选择题  根据投影面展开的法则，三个视图的相互位置必然是以（）为主。

A.左视图
B.主视图
C.俯视图
D.任一视图

点击查看答案

本题答案：B
本题解析：暂无解析

49、判断题  正等轴测图与斜二等轴测图的轴间角完全相同。

点击查看答案

本题答案：错
本题解析：暂无解析

50、填空题  表面粗糙度符号顶角为（）度。

点击查看答案

本题答案：60
本题解析：试题答案60

51、填空题  常用的放松装置有（）；（）；（）和开口销等。

点击查看答案

本题答案：双螺母、弹簧垫圈、止退垫圈
本题解析：试题答案双螺母、弹簧垫圈、止退垫圈

52、问答题

绘图题：请据已知视图补画第三视图或视图中所缺的图线。

点击查看答案

本题答案：试题答案

53、填空题  平面图形中的线段有（）、（）和（）三种。

点击查看答案

本题答案：已知线段；中间线段；连接线段
本题解析：试题答案已知线段；中间线段；连接线段

54、填空题  锥度是指（）与（）的比，标注时符号的锥度方向应与所标锥度方向一致。

点击查看答案

本题答案：直径差；两截面轴向距离
本题解析：试题答案直径差；两截面轴向距离

55、填空题  机件的真实大小以图样上所标注的尺寸数值为依据与（）及（）无关。

点击查看答案

本题答案：比例；视图大小
本题解析：试题答案比例；视图大小

56、填空题  为了改善金属材料的力学性能（如强度，硬度，弹性等），提高零件的耐磨性，耐疲劳性常需对零件进行（）.

点击查看答案

本题答案：热处理
本题解析：试题答案热处理

57、单项选择题  三视图是采用（）得到的

A、中心投影法
B、正投影法
C、斜投影法

点击查看答案

本题答案：B
本题解析：暂无解析

58、判断题  中心投影法是投射线互相平行的。

点击查看答案

本题答案：错
本题解析：暂无解析

59、填空题  从螺纹的线数分：（）和多数螺纹.

点击查看答案

本题答案：单数螺纹
本题解析：试题答案单数螺纹

60、问答题

绘图题：请在指定位置将主视图画成剖视图。

点击查看答案

本题答案：试题答案

61、填空题  标注尺寸的三要素（）、（）和（）。

点击查看答案

本题答案：尺寸数字；尺寸线；尺寸界线
本题解析：试题答案尺寸数字；尺寸线；尺寸界线

62、填空题  在投影面平行线中，侧平线的（）面反映实长，另外投影分别平行于（）轴和Y轴。

点击查看答案

本题答案：侧；Z
本题解析：试题答案侧；Z

63、填空题  国家标准献宝螺纹小径的表示方法采用（）表示螺纹（）.

点击查看答案

本题答案：细实线；小径
本题解析：试题答案细实线；小径

64、问答题

作图题：已知点A距H面为12，距V面为20，距W面为15，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。


点击查看答案

本题答案：试题答案

65、填空题  与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的（），具体又可分为（）；（）；（）。

点击查看答案

本题答案：平行线；正平线；水平线；侧平线
本题解析：试题答案平行线；正平线；水平线；侧平线

66、填空题  选择零件图主视图的原则有（）、表示加工位置、表示结构形状特征。

点击查看答案

本题答案：表示安装或工作位置
本题解析：试题答案表示安装或工作位置

67、填空题  平面体一般要注出它的（）；（）；（）三个方向的尺寸.

点击查看答案

本题答案：长，宽，高
本题解析：试题答案长，宽，高

68、问答题

作图题：在指定位置将机件的主视图画成阶梯剖视图。

点击查看答案

本题答案：试题答案

69、填空题  用于三针测量未予的量针最佳直径应该是使量针的（）与螺纹中径处牙侧面相切.

点击查看答案

本题答案：横截面
本题解析：试题答案横截面

70、判断题  水平面的水平投影积聚为直线。

点击查看答案

本题答案：错
本题解析：暂无解析

71、单项选择题  下列比例当中表示放大比例的是（）

A.1：1
B.2：1
C.1：2

点击查看答案

本题答案：B
本题解析：暂无解析

72、填空题  断面图的类型分为移出（）和（）两种.

点击查看答案

本题答案：断面图；重合断面图
本题解析：试题答案断面图；重合断面图

73、问答题

绘图题：请将指定位置将主视图画成全剖视图。

点击查看答案

本题答案：试题答案

74、填空题  剖视图可分为（）、（）、和局部剖视图。

点击查看答案

本题答案：全剖视图、半剖视图
本题解析：试题答案全剖视图、半剖视图

75、填空题  比例是（）与（）相应要素的线性尺寸比，在画图时应尽量采用（）的比例，须要时也可采用放大或缩小的比例，其中1：2为（）比例，2：1为（）比例。无论采用哪种比例，图样上标注的应是机件的（）尺寸。

点击查看答案

本题答案：图形；实物；原值；缩小；放大；实际
本题解析：试题答案图形；实物；原值；缩小；放大；实际

76、填空题  当一条直线倾斜于投影面时，其投影长度比原直线长度缩短，这属于线投影特征之一，称（）.

点击查看答案

本题答案：缩性
本题解析：试题答案缩性

77、填空题  工程常用的投影法分为两（）和平行投影法，其中正投影法属于（）投影法。

点击查看答案

本题答案：中心投影法；平行
本题解析：试题答案中心投影法；平行

78、填空题  平行于一个投影面，（）另外两个投影面的直线，称为投影面平行线.

点击查看答案

本题答案：倾斜
本题解析：试题答案倾斜

79、单项选择题  物体上互相平行的线段，轴测投影（）

A、平行
B、垂直
C、无法确定

点击查看答案

本题答案：A
本题解析：暂无解析

80、填空题  空间平面按其对三个投影面的相对位置不同，可分（）；（）；一般位置平面。

点击查看答案

本题答案：投影面的平行面、投影面的垂直面
本题解析：试题答案投影面的平行面、投影面的垂直面

81、填空题  图样上的尺寸，由（）线、（）线、尺寸数字和尺寸起止符号组成。

点击查看答案

本题答案：尺寸；尺寸界
本题解析：试题答案尺寸；尺寸界

82、填空题  读简单零件图的步骤（）、旋转归位想形状、综合起来想整体。

点击查看答案

本题答案：抓住特征分部分
本题解析：试题答案抓住特征分部分

83、填空题  投影面平行线有三种：平行于H面的直线称为（），平行于V面的直线称为（），平行于W面的直线称为侧平线.

点击查看答案

本题答案：水平线；正平线
本题解析：试题答案水平线；正平线

84、填空题  投影法分为（）和（）两类。

点击查看答案

本题答案：中心投影法；平行投影法
本题解析：试题答案中心投影法；平行投影法

85、填空题  内外螺纹只有当（）等五要素完全相同时，才能旋合在一起。

点击查看答案

本题答案：牙型；直径；线数；螺距；旋向
本题解析：试题答案牙型；直径；线数；螺距；旋向

86、填空题  比例是指图中（）与其（）之比。图样上标注的尺寸应是机件的（）尺寸，与所采用的比例（）关。

点击查看答案

本题答案：图形；实物相应要素；实际；无
本题解析：试题答案图形；实物相应要素；实际；无

87、问答题

作图题：已知AB直线的两面投影
（1）求出AB直线的实长
（2）求出AB与V面的倾角，保留作图痕迹

点击查看答案

本题答案：试题答案

88、填空题  在车削或磨削时，为便于退出刀具或使砂轮可稍越过被加工的表面，常在被加工面的末端先车（）或（）.

点击查看答案

本题答案：退刀槽；砂轮越程槽
本题解析：试题答案退刀槽；砂轮越程槽

89、填空题  确定组合体各组成部分的形状大小的尺寸是（）.

点击查看答案

本题答案：定形尺寸
本题解析：试题答案定形尺寸

90、填空题  形成螺纹的螺旋线条数称为（）。

点击查看答案

本题答案：线数
本题解析：试题答案线数

91、填空题  粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为（）

点击查看答案

本题答案：M25X3-6g-LH
本题解析：试题答案M25X3-6g-LH

92、填空题  螺纹的最基本的要素是：（），大径，螺距.

点击查看答案

本题答案：牙型
本题解析：试题答案牙型

93、单项选择题  在标注球的直径时应在尺寸数字前加（）

A．R
B．Φ
C.SΦ

点击查看答案

本题答案：C
本题解析：暂无解析

94、填空题  用铸造方法制造零件的毛坯时，为了便于将木模从砂型中取出，一般沿木模的方向做成约1：20的斜度，叫做（）.

点击查看答案

本题答案：拔模斜度
本题解析：试题答案拔模斜度

95、填空题  立体表面交线的基本性质是（）和封闭性。

点击查看答案

本题答案：共有性
本题解析：试题答案共有性

96、问答题

作图题：补全螺栓连接图中所缺的图线。

点击查看答案

本题答案：试题答案

97、填空题  截交线的性质：（）；（）.

点击查看答案

本题答案：共有性，封闭性
本题解析：试题答案共有性，封闭性

98、填空题  螺距P、导程Ph、线数n的关系是：（）；对于单线螺纹：（）

点击查看答案

本题答案：螺距P=导程Ph/线数N；螺距P=导程Ph
本题解析：试题答案螺距P=导程Ph/线数N；螺距P=导程Ph

99、填空题  立体分为（）和（）两种，所有表面均为平面的立体称为平面体，包含有曲面的立体称为曲面。

点击查看答案

本题答案：平面；曲面
本题解析：试题答案平面；曲面

100、单项选择题

看懂主、俯视图，想象出组合体的形状，找出错误的左视图（）。

点击查看答案

本题答案：A
本题解析：暂无解析

101、单项选择题  内螺纹的小径用（）符号表示。

A、D
B、d
C、D1
D、d1

点击查看答案

本题答案：C
本题解析：暂无解析

102、填空题  平行在三面投影体系中有三种位置：（）；（），一般位置平面。

点击查看答案

本题答案：投影面平行面，投影面垂直面
本题解析：试题答案投影面平行面，投影面垂直面

103、问答题

作图题：补画下列几何体的第三面视图）

点击查看答案

本题答案：试题答案

104、问答题

作图题：根据组合体的两视图，补画其第三视图。

点击查看答案

本题答案：试题答案

105、填空题  常用图线的种类有（）；（）；（）、点划线、双点划线、三点画线、点线等八种。

点击查看答案

本题答案：实线、虚线、间隔画线
本题解析：试题答案实线、虚线、间隔画线

106、填空题  工程常用的投影法分为两类（）和（），其中正投影法属于（）投影法。

点击查看答案

本题答案：中心投影法；平行投影法；平行投影法
本题解析：试题答案中心投影法；平行投影法；平行投影法

107、填空题  一般情况下相贯线是空间曲线，特殊情况下相贯线是平面曲线或（）.

点击查看答案

本题答案：直线
本题解析：试题答案直线

108、填空题  沿一条螺旋线型成的螺纹为（）。

点击查看答案

本题答案：单线螺纹
本题解析：试题答案单线螺纹

109、填空题  允许尺寸变化的两个值称为（）.

点击查看答案

本题答案：极限尺寸
本题解析：试题答案极限尺寸

110、填空题  当线段垂直于投影面时，得到的投影（），具有（）。

点击查看答案

本题答案：点；积聚性
本题解析：试题答案点；积聚性

111、填空题  正等轴测图包括（）；（）、和正三测。

点击查看答案

本题答案：正等测、正二测
本题解析：试题答案正等测、正二测

112、填空题  只有当内、外螺纹的五要素（）时，它们才能互相旋合。

点击查看答案

本题答案：相同
本题解析：试题答案相同

113、填空题  基本代号由（）；（）和内径代号三部分组成。

点击查看答案

本题答案：轴承类型代号、尺寸系列代号
本题解析：试题答案轴承类型代号、尺寸系列代号

114、问答题

作图题：在指定位置画出剖面图（键槽深3mm）。

点击查看答案

本题答案：试题答案

115、问答题

绘图题：已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

点击查看答案

本题答案：试题答案

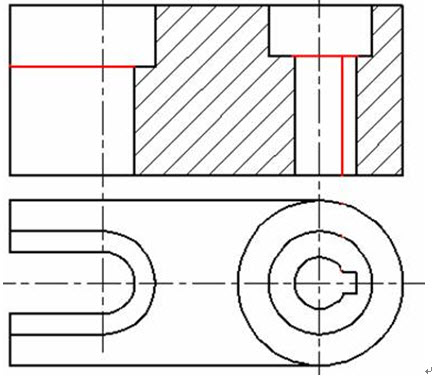

116、问答题

作图题：补画剖视图中漏画的图线。

点击查看答案

本题答案：试题答案

117、填空题  平面图形中的尺寸，按其作用可分为（）和（）两类。

点击查看答案

本题答案：定形；定位
本题解析：试题答案定形；定位

118、填空题  平行于一个投影面，垂直于另两个投影面的平面，称为（）。

点击查看答案

本题答案：投影面平行面
本题解析：试题答案投影面平行面

119、问答题

绘图题：请完成下列各形体的投影。

点击查看答案

本题答案：试题答案

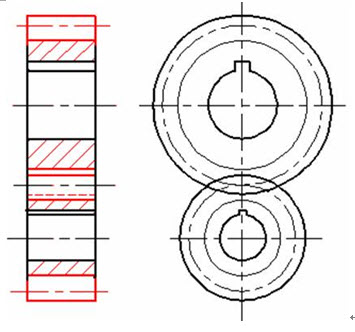

120、问答题

作图题：完成两齿轮的啮合图

点击查看答案

本题答案：试题答案

121、填空题  （）是由若干个简单的基本体叠合而成。

点击查看答案

本题答案：叠加型组合体
本题解析：试题答案叠加型组合体

122、填空题  标注尺寸的三要素（）、尺寸线和尺寸界线。

点击查看答案

本题答案：尺寸数字
本题解析：试题答案尺寸数字

123、问答题

作图题：参造图例完成下图形（比例1：1），保留作图痕迹


点击查看答案

本题答案：试题答案

124、填空题  图纸的幅面分为（）幅面和加长幅面两类，基本幅面按尺寸大小可分为（）种，其代号分别为A0、A1、A2、A3、A4。

点击查看答案

本题答案：基本；5
本题解析：试题答案基本；5

125、判断题  斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。

点击查看答案

本题答案：对
本题解析：暂无解析

126、填空题  （）是用来支撑旋转轴的。滚动轴承分为（）、推力轴承和向心推力轴承三类。

点击查看答案

本题答案：轴承；向心轴承
本题解析：试题答案轴承；向心轴承

127、单项选择题  当一个面平行于一个投影面时，必（）于另外两个投影面

A、平行
B、垂直
C、倾斜

点击查看答案

本题答案：B
本题解析：暂无解析

128、填空题  同一零件各剖视图的剖面线方向（）间隔（）

点击查看答案

本题答案：相同；相等
本题解析：试题答案相同；相等

129、填空题  标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应向左。

点击查看答案

本题答案：向上
本题解析：试题答案向上

130、填空题  画在视图轮廓线之外的断面图称为（）。

点击查看答案

本题答案：移出断面图
本题解析：试题答案移出断面图

131、填空题  常见的在零件上加工形成螺纹的方法有：（）；（）两种。

点击查看答案

本题答案：车床车削丝；锥攻丝
本题解析：试题答案车床车削丝；锥攻丝

132、填空题  弹簧中间节距相同的部分圈数称为（）。

点击查看答案

本题答案：有效圈数
本题解析：试题答案有效圈数

133、填空题  比例是指图中（）与（）之比。图样上标注的尺寸应是机件的（）尺寸，与所采用的比例无关。

点击查看答案

本题答案：图形；其实物相应要素；实际
本题解析：试题答案图形；其实物相应要素；实际

134、问答题

作图题：已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。


点击查看答案

本题答案：试题答案

135、填空题  外螺纹的规定画法是：大径用（）表示，小径用（）表示，终止线用粗实线表示。

点击查看答案

本题答案：粗实线；细实线
本题解析：试题答案粗实线；细实线

136、填空题  齿轮的轮齿部分沿分度圆柱面直母线方向度量的宽度，称为（）。

点击查看答案

本题答案：齿宽
本题解析：试题答案齿宽

137、填空题  零件有上、下、左、右、前、后六个方位，在主视图上只能反映零件的（）方位，俯视图上只能反映零件的（）方位。

点击查看答案

本题答案：上下左右；前后左右
本题解析：试题答案上下左右；前后左右

138、判断题  比例是指图样与实物相应要素的线性尺寸之比。

点击查看答案

本题答案：错
本题解析：暂无解析

139、填空题  基本视图一共有（）个，它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图。

点击查看答案

本题答案：6
本题解析：试题答案6

140、填空题  绘图板是用来固定（），丁字尺是用来画（）。

点击查看答案

本题答案：图纸；水平线
本题解析：试题答案图纸；水平线

141、填空题  一螺纹的标注为M24×1.5，表示该螺纹是（）螺纹，其大径为（），螺距为1.5，旋向为右。

点击查看答案

本题答案：普通；25
本题解析：试题答案普通；25

142、单项选择题  齿顶圆与齿根圆之间的径向距离称为（）。

A、齿顶高
B、齿顶隙
C、齿槽宽
D、齿高

点击查看答案

本题答案：D
本题解析：暂无解析

143、填空题  标注水平尺寸时，尺寸数字的字头方向应（）；标注垂直尺寸时，尺寸数字的字头方向应（）。角度的尺寸数字一律按（）位置书写。当任何图线穿过尺寸数字时都必须（）。

点击查看答案

本题答案：向上；向左；水平；断开
本题解析：试题答案向上；向左；水平；断开

144、填空题  采用假想的剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为（）.

点击查看答案

本题答案：断面图
本题解析：试题答案断面图

145、填空题  同一机件如在用不同的比例画出，其图形大小（）；但图上标注的尺寸数值（）。

点击查看答案

本题答案：不同；相同
本题解析：试题答案不同；相同

146、填空题  一张完整的装配图应具有下列四部分内容（）；（）、技术要求、标题栏和明细栏。

点击查看答案

本题答案：一组图形、一组尺寸
本题解析：试题答案一组图形、一组尺寸

147、填空题  当零件所有具有相同的（）要求时，可在图样在上方统一标注表面粗糙度代号当零件表面的大部分表面粗糙度相同时，可将相同的表面粗糙度代号标注在图样（），并在前面加注其余两字.

点击查看答案

本题答案：表面粗糙度；右上方
本题解析：试题答案表面粗糙度；右上方

148、填空题  在画三视图时，可见的轮廓线用（）线表示，看不见的轮廓线用（）表示，对称中心线用（）表示。

点击查看答案

本题答案：粗实线；细虚线；细点画线
本题解析：试题答案粗实线；细虚线；细点画线

149、填空题  图纸的基本幅面有（）五种。

点击查看答案

本题答案：A0；A1；A2；A3；A4
本题解析：试题答案A0；A1；A2；A3；A4

150、填空题  按剖切范围分，剖视图可分为（）；（）和局部剖三类。

点击查看答案

本题答案：全剖、半剖
本题解析：试题答案全剖、半剖

151、填空题  绘制正等轴测图，三个轴测轴的夹角为（）。

点击查看答案

本题答案：120°
本题解析：试题答案120°

152、单项选择题  对于标准直齿圆柱齿轮，下列说法正确的是：（）

A、齿顶高>齿根高
B、齿高=2.5m
C、齿顶高=m
D、齿顶高=齿根高

点击查看答案

本题答案：C
本题解析：暂无解析

153、单项选择题  外螺纹的大径用（）符号表示。

A、D
B、d
C、D1
D、d1

点击查看答案

本题答案：B
本题解析：暂 无解析

154、填空题  零件上常见的工艺结构有（）和（）、退刀槽和砂轮越程槽、凸台、凹坑、钻孔等。

点击查看答案

本题答案：倒角；倒圆
本题解析：试题答案倒角；倒圆

155、填空题  表达形体外部形状的方法，除基本视图外，还有（）；（）；（）、剖视图四种视图。

点击查看答案

本题答案：向视图、局部视图、斜视图
本题解析：试题答案向视图、局部视图、斜视图

156、填空题  表面粗糙度是评定零件（）的一项技术指标，常用参数是轮廓算术平均偏差，其值越小，表面越光滑；其值越大，表面越（）。

点击查看答案

本题答案：表面光滑程度；粗糙
本题解析：试题答案表面光滑程度；粗糙

157、填空题  （）于一个投影面而与另两个投影面（）的平面称为投影面垂直面.

点击查看答案

本题答案：垂直；倾斜
本题解析：试题答案垂直；倾斜

158、判断题  空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。

点击查看答案

本题答案：对
本题解析：暂无解析

159、填空题  标准公差是国家标准所列的用以确定（）的任一公差。

点击查看答案

本题答案：公差带大小
本题解析：试题答案公差带大小

160、填空题  圆锥表面由（）和（）组成.

点击查看答案

本题答案：圆锥面；底圆
本题解析：试题答案圆锥面；底圆

161、填空题  零件有长宽高三个方向的尺寸，主视图上只能反映零件的（），俯视图上只能反映零件的（），左视图上只能反映零件的宽和高。

点击查看答案

本题答案：长和高；长和宽
本题解析：试题答案长和高；长和宽

162、填空题  常见的平面体有棱柱、棱锥、棱台等。常见的回转体有（）；（）、圆台、等。

点击查看答案

本题答案：圆柱、圆圆柱
本题解析：试题答案圆柱、圆圆柱

163、填空题  当机件具有对称平面时，可将其一半画成视图，另一半画成（），这样所得到的图形称为半剖视图.

点击查看答案

本题答案：剖视图
本题解析：试题答案剖视图

164、问答题

作图题：在指定位置将主视图改画成半剖视图，并补画全剖左视图

点击查看答案

本题答案：试题答案

165、问答题

作图题：在指定位置将主视图改成全剖视图，并补画半剖的左视图

点击查看答案

本题答案：试题答案

166、判断题  当一条直线垂直于投影面时，则在该面上反映实形性。

点击查看答案

本题答案：错
本题解析：暂无解析

167、填空题  从螺纹的结构要素来分，按牙型可分为（）；（），锯齿形螺纹和方牙螺纹.

点击查看答案

本题答案：三角形螺纹，梯形螺纹
本题解析：试题答案三角形螺纹，梯形螺纹

168、问答题

作图题：补画俯视图

点击查看答案

本题答案：试题答案

169、填空题  螺纹的旋向有（）和（）两种。

点击查看答案

本题答案：左旋；右旋
本题解析：试题答案左旋；右旋

170、填空题  根据平行的投影面不同，投影面平行面有三种：（）；（）侧平面。

点击查看答案

本题答案：水平面；正平面
本题解析：试题答案水平面；正平面

171、填空题  切割型组合体是将一个完整的基本体（）或（）后形成的。

点击查看答案

本题答案：切割；穿孔
本题解析：试题答案切割；穿孔

172、填空题  配合的基准制有（）和（）两种。优先选用基孔制。

点击查看答案

本题答案：基孔制；基轴制
本题解析：试题答案基孔制；基轴制

173、填空题  任何相贯线具有以下基本性质：相贯线是两个基本体表面的（），也是两相交立体的分界线.相贯线上的所有点都是两回转体表面的（）.

点击查看答案

本题答案：共有线；共有点
本题解析：试题答案共有线；共有点

174、单项选择题  重合剖面的轮廓线都是用（）

A、细点画线绘制
B、粗实线绘制
C、细实线绘制

点击查看答案

本题答案：C
本题解析：暂无解析

175、填空题  标题栏应位于图纸的（）标题栏中的文字方向为（）。

点击查看答案

本题答案：右下方；看图方向
本题解析：试题答案右下方；看图方向

176、单项选择题  当一条直线平行于投影面时，在该投影面上反映（）

A、实形性
B、类似性
C、积聚性

点击查看答案

本题答案：A
本题解析：暂无解析

177、填空题  画在视图轮廓线之内的断面图称为（）。

点击查看答案

本题答案：重合断面图
本题解析：试题答案重合断面图

178、填空题  （），（），螺距均符合国家标准的螺纹，称为标准螺纹。

点击查看答案

本题答案：牙型；直径
本题解析：试题答案牙型；直径

179、单项选择题  下列符号中表示强制国家标准的是（）。

A.GB/T
B.GB/Z
C.GB

点击查看答案

本题答案：C
本题解析：暂无解析

180、填空题  尺寸数值可写尺寸线的（）或（）。

点击查看答案

本题答案：上方；中断处
本题解析：试题答案上方；中断处

181、填空题  （）于一个投影面，（）于另两个投影面的平面，称为投影面平行面.

点击查看答案

本题答案：平行；垂直
本题解析：试题答案平行；垂直

182、判断题  为了简化作图，通常将正等轴测图的轴向变形系数取为1

点击查看答案

本题答案：对
本题解析：暂无解析

183、填空题  截交线围成的平面图形称为（）.

点击查看答案

本题答案：截断面
本题解析：试题答案截断面

184、填空题  常用比例有（）；（）和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

点击查看答案

本题答案：原值、放大
本题解析：试题答案原值、放大

185、填空题  将机件向不平行于任何基本投影面的平面投射所得到的视图称为（）.

点击查看答案

本题答案：斜视图
本题解析：试题答案斜视图

186、判断题  图样中书写汉字的字体，应为长仿宋体。

点击查看答案

本题答案：对
本题解析：暂无解析

187、问答题

绘图题：已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。

点击查看答案

本题答案：试题答案

188、判断题  国家制图标准规定，可见的轮廓线用虚线绘制。

点击查看答案

本题答案：错
本题解析：暂无解析

189、单项选择题  在三视图中，主视图反映物体的（）

A、长和宽
B、长和高
C、宽和高

点击查看答案

本题答案：B
本题解析：暂无解析

190、填空题  组合体的视图上，一般应标注出（）；（）和总体三种尺寸，标注尺寸的起点称为尺寸的基准。

点击查看答案

本题答案：定形、定位
本题解析：试题答案定形、定位

191、判断题  正平面的正面投影积聚为直线。

点击查看答案

本题答案：错
本题解析：暂无解析

192、填空题  俯视图是由（）投射所得的视图，它反映形体的前后和左右方位，即（）方向。

点击查看答案

本题答案：上向下；俯视
本题解析：试题答案上向下；俯视

193、问答题

绘图题：请根据给出的视图，补画第三视图（或视图所缺的图线）。

点击查看答案

本题答案：试题答案

194、填空题  移出断面和重合断面的主要区别是：移出断面图画在（），轮廓线用（）绘制；重合断面图画在视图上。

点击查看答案

本题答案：视图外面；粗实线
本题解析：试题答案视图外面；粗实线

195、填空题  平面按其对投影面的相对位置不同，可分为（）；（）和投影面垂直面三种。

点击查看答案

本题答案：一般位置平面、投影面平行面
本题解析：试题答案一般位置平面、投影面平行面

196、填空题  在母线上的一点的运动轨迹称为（）。

点击查看答案

本题答案：纬圆
本题解析：试题答案纬圆

197、填空题  俯视图所在的投影面称为（），简称水平面，用字母（）表示。

点击查看答案

本题答案：水平投影面；H
本题解析：试题答案水平投影面；H

198、问答题

绘图题：在指定位置画出剖面图（键槽深3mm）

点击查看答案

本题答案：试题答案

199、问答题

作图题：在指定位置将主视图画成全剖视图。

点击查看答案

本题答案：试题答案

200、问答题

作图题：解释形位公差的含义

点击查看答案

本题答案：试题答案
