1、单项选择题&nb sp; 在电度表（火表）中，电枢中的电流与负载成（）。电动机上产生的转矩与负载上的电压与电流的乘积成（）。

A.正比、正比
B.反比、正比
C.正比、反比
D.反比、反比

点击查看答案

本题答案：A
本题解析：暂无解析

2、问答题  热电式电流表是如何测量电流的？

点击查看答案

本题答案：热电式电流表的基本原理利用热电偶组成闭合回路，将热电偶的工作
本题解析：试题答案热电式电流表的基本原理利用热电偶组成闭合回路，将热电偶的工作端与流过电流的金属导线焊接在一起，当金属导线中流过电流时，热电偶工作端温度发生变化，而热电偶是由二个不同金属元素构成，在热电偶的另两端有电动势出现，其大小正比于两焊接点的温度差，且与组成热电偶的材料有关，这样就反映出被测高频电流的量值。

3、填空题  YD2810B型LCR数字电桥的测试精度与测试速度成（），即测试速度_越慢测试精度（），但效率很低

点击查看答案

本题答案：反比;越高
本题解析：试题答案反比;越高

4、填空题  测量相位差的主要方法示波器测量、相位差转换为（）、相位差转换为电压测量及零示法测量等

点击查看答案

本题答案：时间间隔测量
本题解析：试题答案时间间隔测量

5、问答题  设某待测量的真值为10.00，用不同的方法和仪器得到下列三组测量数据，试用准确度、精密度、精确度说明三组数据结果的特点。 ①10.19，10.18，10.22，10.17，10.20，10.18，10.16，10.17，10.21； ②9.58，9.71，10.68，10.42，10.33，9.60，9.70，10.21，9.39，10.38； ③10.03，10.04，9.98，9.99，10.00，10.02，10.01，9.99，9.97，9.99；

点击查看答案

本题答案：①测量值均大于真值，且都集中在10.16~10.21之间，说
本题解析：试题答案①测量值均大于真值，且都集中在10.16~10.21之间，说明系统误差大而随机误差小，即准确度低而精确度高。
②测量值真值周围较大面积内分布，系统误差小而随机误差大，即准确高而精确度低。
③测量值在真值周围紧密分布，系统误差和随机误差都较小，即准确度高且精密度高，故精确度最高。

6、问答题  示波器中探头的作用主要有哪些？

点击查看答案

本题答案：探头作用：便于直接在被测源上探测信号和提高示波器的输入阻抗，
本题解析：试题答案探头作用：便于直接在被测源上探测信号和提高示波器的输入阻抗，从而展宽示波器的实际使用频带。

7、问答题  用双踪示波器观测两个同频率正弦波a，b，若扫描速度为0.20ms/div，而荧光屏显示两个周期的水平距离使8div，问：（1）两个正弦波的频率是多少？ （2）若正弦波a比b相位超前1.5div，那么两个正弦波相差多少？

点击查看答案

本题答案：f=1/T=1/0.2mS/div*4div=1250Hz▽
本题解析：试题答案f=1/T=1/0.2mS/div*4div=1250Hz▽Φ=1.5div/4div=0.75Π

8、问答题  什么是频率合成器，说明频率合成的各种方法及优缺点。

点击查看答案

本题答案：所谓频率合成，是对一个或多个基准频率进行频率的加、减（混频）
本题解析：试题答案所谓频率合成，是对一个或多个基准频率进行频率的加、减（混频）、乘（倍频）、除（分频）四则运算，从而得到所需的频率。这一系列频率的准确度和稳定度取决于基准频率，
频率合成的方法很多，但基本上分为两类，一类是直接合成法，一类是间接合成法。在直接合成法中，由于基准频率和辅助参考频率始终是存在的，转换输出频率所需时间主要取决于混频器、滤波器、倍频器、分频器等电路的稳定时间和传输时间，这些时间一般较小，因此直接合成法可以得到较快的频率转换速度，从而广泛应用于跳频通信、电子对抗、自动控制和测试等领域。其缺点是需用大量的混频器、滤波器，体积大，价格高，也不易集成化。
间接合成法通过锁相环来完成频率的加、减、乘、除，即对频率的运算是通过锁相环来间接完成的。由于锁相环具有滤波作用，因此可以省掉直接合成法中所需的滤波器，它的通频带可以作得很窄，其中心频率便于调节，而且可以自动跟踪输入频率，因而结构简单、价格低廉、便于集成，在频率合成中获得广泛应用。但间接合成法受锁相环锁定过程的限制，转换速度较慢，一般为毫秒级。

9、填空题  SX1842数字电压表数码显示最大数为19999，最小一档量程为20mV，则该电压表的最高分辨率为（）。（20mV/19999）

点击查看答案

本题答案：1微伏
本题解析：试题答案1微伏

10、问答题  什么是连续扫描和触发扫描？如何选择扫描方式？

点击查看答案

本题答案：连续扫描：扫描电压是周期性的锯齿波电压。在扫描电压的作用下，
本题解析：试题答案连续扫描：扫描电压是周期性的锯齿波电压。在扫描电压的作用下，示波管光点将在屏幕上作连续重复周期的扫描，若没有Y通道的信号电压，屏幕上只显示出一条时间基线。
触发扫描：扫描发生器平时处于等待工作状态，只有送入触发脉冲时才产生一次扫描电压，在屏幕上扫出一个展宽的脉冲波形，而不显示出时间基线。
被测信号是连续的周期性信号时，选择连续扫描方式。被测信号是短短暂的周期性脉冲信号时，选择触发扫描方式。

11、问答题  电子示波器由哪几个部分组成？各部分的作用是什么？

点击查看答案

本题答案：电子示波器由Y通道、X通道、Z通道、示波管、幅度校正器、扫描
本题解析：试题答案电子示波器由Y通道、X通道、Z通道、示波管、幅度校正器、扫描时间校正器、电源几部分组成。
Y通道的作用是：检测被观察的信号，并将它无失真或失真很小地传输到示波管的垂直偏转极板上。
X通道的作用是：产生一个与时间呈线性关系的电压，并加到示波管的x偏转板上去，使电子射线沿水平方向线性地偏移，形成时间基线。
Z通道的作用是：在时基发生器输出的正程时间内产生加亮信号加到示波管控制栅极上，使得示波管在扫描正程加亮光迹，在扫描回程使光迹消隐。
示波管的作用是：将电信号转换成光信号，显示被测信号的波形。
幅度校正器的作用是：用于校正Y通道灵敏度。
扫描时间校正器的作用是：用于校正x轴时间标度，或用来检验扫描因数是否正确。
电源的作用是：为示波器的各单元电路提供合适的工作电压和电流。

12、单项选择题  被测量的真值是（）。

A.可以准确测定的
B.在甘一时空条件下是客观存在的，但很多情况下不能准确测定
C.不能准确测定
D.客观上均不存在，因而无法测量

点击查看答案

本题答案：B
本题解析：暂无解析

13、问答题  使用电子计数器测量相位差、脉冲宽度时，如何选择触发极性？

点击查看答案

本题答案：电子计数器测量相位差、脉冲宽度时时通常是测量两个正弦波
本题解析：试题答案电子计数器测量相位差、脉冲宽度时时通常是测量两个正弦波上两个相应点之间的时间间隔，触发极性可以取“+”，也可以取“-”，根据测量方便进行选择。为了减小测量误差，可利用两个通道的触发源选择开关，第一次设置为“+”，信号由负到正通过零点，测得T1；第二次设置为“-”，信号由正到负通过零点，测得T2；两次测量结果取平均值。

14、问答题  一逐次逼近比较式A/D转换器采用的是12位二进制，其内部的A/D转换最高位为2048mV，最低位输出为1mV，设输入电压为1893mV。其转换结果为多少？试说明其逐次逼近比较的过程。

点击查看答案

本题答案：12位二进制 最高位2048mV 最低位1mV
本题解析：试题答案12位二进制 最高位2048mV 最低位1mV
1893=1024+512+256+64+32+4+1
UR=UR1=1024<1893 记为1
UR=UR1+UR2=1024+512=1536<1893 记为1
UR=UR1+UR2+UR3=1536+256=1792<1893 记为1
UR=UR1+UR2+UR3+UR4=1792+128=1920>1893舍去UR4记为0
UR=UR1+UR2+UR3+UR5=1792+64=1856<1893 记为1
UR=UR1+UR2+UR3+UR5+UR6
=1856+32=1888<1893 记为1
UR=UR1+UR2+UR3+UR5+UR6+UR7
=1888+16=1904>1893 舍去UR7 记为0
UR=UR1+UR2+UR3+UR5+UR6+UR8
=1888+8=1896>1893 舍去UR8 记为0
UR=UR1+UR2+UR3+UR5+UR6+UR9
=1888+4=1892<1893 记为1
UR=UR1+UR2+UR3+UR5+UR6+UR9+UR10
=1892+2=1894>1893 舍去UR10 记为0
UR=UR1+UR2+UR3+UR5+UR6+UR9+UR11
=1892+1=1893=1893 记为1
二进制结果为1110 1100 1010

15、问答题  电流表的基本量程和扩大量程，哪一个量程的测量准确度高？为什么？

点击查看答案

本题答案：电流表的基本量程是指不增加测量线路直接测量电流的量程。如磁电
本题解析：试题答案电流表的基本量程是指不增加测量线路直接测量电流的量程。如磁电式仪表可以直接测量直流，但由于被测电流要通过游丝和可动线圈，被测电流的最大值只能限制在几十μA到几十mA之间，要测量大电流，就需要另外加接分流器。因此扩大量程是通过并联不同的分流电阻实现，这种电流表的内阻随量程的大小而不同，量程越大，测量机构流过的电流越大，分流电阻越小，电流表对外显示的总内阻也越小，而电流表测量电流是串联在电路中的，内阻越小对电路的影响越小，因而测量准确越高。

16、填空题  YD2810B型LCR数字电桥的清零功能的作用是清除存在于测量电缆或测量夹具上的杂散电抗，以提高测试的速度。测试电容时，使用开路“清零”，测电感和电阻时，使用（）

点击查看答案

本题答案：短路“清零”
本题解析：试题答案短路“清零”

17、问答题

用某直流电桥测量电阻Rx，当电桥平衡是，三个桥臂电阻分别为R1=100Ω，R2=50Ω，RN=25Ω。电路如图所示。求电阻Rx。

点击查看答案

本题答案：试题答案

18、单项选择题  8.被测电压真值为100Ｖ，用电压表测量时，指示值为80Ｖ，则示值相对误差为（）。

A.+25%
B.-25%
C.+20%
D.-20%

点击查看答案

本题答案：B
本题解析：暂无解析

19、名词解释  频率准确度

点击查看答案

本题答案：频率准确度是指信号发生器度盘（或数字显示）数值与实际输
本题解析：试题答案频率准确度是指信号发生器度盘（或数字显示）数值与实际输出信号频率间的偏差，通常用相对误差表示：式中f0为度盘或数字显示数值，也称预调值，f1是输出正弦信号频率的实际值。

20、问答题  Pt100在112Ω所对应的温度值是多少？Pt100在100℃所对应的电阻值是多少？

点击查看答案

本题答案：112Ω对应32℃，100℃对应138.5
本题解析：试题答案112Ω对应32℃，100℃对应138.5Ω

21、问答题

如题2.12图所示，用内阻为Rv的电压表测量A、B两点间电压，忽略电源E、电阻R1、R2的误差，求：
①不接电压表时，A、B间实际电压UA；
②若Rv＝20KΩ，由它引入的示值相对误差和实际相对误差各为多少？
③若Rv＝1MΩ，由它引入的示值相对误差和实际相对误差又各为多少？


点击查看答案

本题答案：试题答案

22、问答题  利用谐振法测量某电感的Q值。当可变电容为100pF时，电路发生串联谐振。保持频率不变，改变可变电容，半功率点处的电容分别为102pF和98pF.求该电感的Q值。

点击查看答案

本题答案：试题答案

23、填空题  4342A型Q表整机主要包含三大部分：（）、谐振电路与Q—电压表电路。

点击查看答案

本题答案：振荡电路
本题解析：试题答案振荡电路

24、问答题  利用拍频法测频，在46s内数得100拍，如果拍频周期数计数的相对误差为±l％，秒表误差为±0.2s，忽略标准频率（本振）的误差，试求两频率之差及测量的绝对误差。

点击查看答案

本题答案：试题答案

25、问答题  常用电子测量仪器有哪些？

点击查看答案

本题答案：（1）时域测量的仪器：电子电压表、电子计数器、电子示波器、测
本题解析：试题答案（1）时域测量的仪器：电子电压表、电子计数器、电子示波器、测量用信号源等。（2）频域测量的仪器频率特性测试仪、频谱分析仪、网络分析仪等。（3）调制域测量仪器：调值调制度仪、调制域分析仪等。（4）数据域测量仪器：逻辑笔、数字信号发生器、逻辑分析仪、数据通信分析仪等。（5）随机测量仪器：噪声系数分析仪、电磁干扰测试仪等。

26、问答题  示波器Y通道内为什么既接入衰减器又接入放大器？它们各起什么作用？

点击查看答案

本题答案：为适应Y通道输入的被测信号的大幅度的变化既接入衰减器又接入放
本题解析：试题答案为适应Y通道输入的被测信号的大幅度的变化既接入衰减器又接入放大器。
放大器对微弱的信号通过放大器放大后加到示波器的垂直偏转板，使电子束有足够大的偏转能量。
衰减器对输入的大幅度信号进行衰减。

27、问答题  测量时为何会产生误差？研究误差理论的目的是什么？

点击查看答案

本题答案：测量是用实验手段确定被测对象量值的过程，实验中过程中采用的方
本题解析：试题答案测量是用实验手段确定被测对象量值的过程，实验中过程中采用的方法、标准量和比较设备不一样，都可能使实验的确定值与被测对象的真值有差异，即都会产生误差。研究误差理论的目的就是掌握测量数据的分析计算方法、正确对测量的误差值进行估计、选择最佳测量方案。

28、填空题  通常用（）、输出特性和调制特性（俗称三大指标）来评价正弦信号发生器的性能。

点击查看答案

本题答案：频率特性
本题解析：试题答案频率特性

29、问答题

题3．18图（a所示方案观测网络瞬态响应，如果输入波形是矩形脉冲（b），被观测网络分别为（c）、（d），则示波器上显示的输出波形各为什么？


点击查看答案

本题答案：试题答案

30、填空题  电子计数器的测周原理与测频相反，即由（）信号控制 主门开通，而用（）脉冲进行计数。

点击查看答案

本题答案：被测输入信号 ; 晶体震荡器信号;
本题解析：试题答案被测输入信号 ; 晶体震荡器信号;

31、填空题  按频率轴刻度的不同，频谱仪可分为（）和恒百分比带宽分析两种类型。

点击查看答案

本题答案：恒带宽分析式
本题解析：试题答案恒带宽分析式

32、单项选择题  下列几种误差中，属于粗大误差的是（）。

A.仪表未校零所引起的误差
B.测频时的量化误差
C.测频时的标准频率误差
D.读数错误

点击查看答案

本题答案：D
本题解析：暂无解析

33、问答题  标称值为1.2kΩ，容许误差±5％的电阻，其实际值范围是多少？

点击查看答案

本题答案：试题答案

34、问答题  简述通用示波器Y通道的主要组成部分。

点击查看答案

本题答案：示波器的垂直通道主要由探极、衰减器、前置放大器、延迟级、输出
本题解析：试题答案示波器的垂直通道主要由探极、衰减器、前置放大器、延迟级、输出放大器等组成。垂直通道的主要作用是：对被测量信号进行适当的放大后，加于示波管的垂直偏转板上以控制电子束的垂直偏转。垂直通道的性能的好坏将直接影响到测量信号的观测结果的精确度，这些性能主要有：足够宽的频带宽度、较高灵敏度、小的上升时间、很小的非线性失真等。

35、填空题  扫频仪的主要功能是（），而频谱仪的主要功能是测量信号频率响应。

点击查看答案

本题答案：测量幅频特性
本题解析：试题答案测量幅频特性

36、问答题  用准确度s＝1．0级，满度值100μA的电流表测电流，求示值分别为80μA和40μA时的绝对误差和相对误差。

点击查看答案

本题答案：Δx1＝Δx2＝Δxm＝±1%×100＝±1μA
本题解析：试题答案Δx1＝Δx2＝Δxm＝±1%×100＝±1μA
rx1＝Δx1/x1＝±1/80＝±1.25%
rx2＝Δx2/x2＝±1/40＝±2.5%

37、问答题  低频信号源中的主振器常用哪些电路？为什么不用LC正弦振荡器直接产生低频正弦振荡？

点击查看答案

本题答案：低频信号源中的主振器一般由RC振荡电路或差频式振荡电路组成。
本题解析：试题答案低频信号源中的主振器一般由RC振荡电路或差频式振荡电路组成。相对来说采用RC振荡电路或差频式振荡电路比LC振荡电路简单，调节方便。

38、填空题  阻抗Z的实数部分R为电阻，是交流电路中消耗能量的元器件；虚实部分X为（），是存储能量的元器件。

点击查看答案

本题答案：电抗
本题解析：试题答案电抗

39、填空题  触发误差是由触发电平设置不当与（）共同引起的，它与信噪比成反比；信噪比越大，触发误差就越小。

点击查看答案

本题答案：被测信号中的干扰（噪声）
本题解析：试题答案被测信号中的干扰（噪声）

40、名词解释  脉冲幅度Um

点击查看答案

本题答案：脉冲波从底部到顶部之间的数值。
本题解析：试题答案脉冲波从底部到顶部之间的数值。

41、问答题  按照有效数字的运算法则，计算下列各结果：

点击查看答案

本题答案：①1.0713×3.2＝3.42
②1.0713
本题解析：试题答案①1.0713×3.2＝3.42
②1.0713×3.20＝3.43
⑧40.313×4.52＝182.2
④51.4×3.7＝190
⑤56.09＋4.6532＝60.74
⑥70.4－0.453＝70.0

42、问答题  说明检定、比对、校准的含义。各类测量仪器为什么要定期进行检定和比对。

点击查看答案

本题答案：检定：是用高一等级准确度的计量器具对低一等级的计量器具
本题解析：试题答案检定：是用高一等级准确度的计量器具对低一等级的计量器具进行比较，以达到全面评定被检计量器具的计量性能是否合格的目的。
比对：在规定条件下，对相同准确度等级的同类基准、标准或工作计量器具之间的量值进行比较，其目的是考核量值的一致性。
校准：校准是指被校的计量器具与高一等级的计量标准相比较，以确定被校计量器具的示值误差的全部工作。一般而言，检定要比校准包括更广泛的内容。
通过对各级基准、标准及计量器检定、比对和校准以保证日常工作中所使用的测量仪器、量具的量值统一。

43、问答题

图示交流电桥，试推导电桥平衡时计算Rx和Lx的公式。若要求分别读数，如何选择标准元件？

点击查看答案

本题答案：试题答案

44、问答题  简述逐次逼近比较式A/D转换器的工作原理。

点击查看答案

本题答案：逐次逼近比较式的基本原理是：将被测电压和一个可变的基准电压进
本题解析：试题答案逐次逼近比较式的基本原理是：将被测电压和一个可变的基准电压进行逐次比较，最终逼近被测电压。即采用一种“对分搜索”的策略，来逐步缩小Ux的位置范围

45、问答题  减小随机误差的主要方法是什么？

点击查看答案

本题答案：理论上当测量次数n趋于无限大时，随机误差趋于零。而实际中不可
本题解析：试题答案理论上当测量次数n趋于无限大时，随机误差趋于零。而实际中不可能做到无限多次的测量，多次测量值的算术平均值很接近被测量真值，因此只要我们选择合适的测量次数，使测量精度满足要求，就可将算术平均值作为最后的测量结果。

46、问答题  采用非实时取样示波器能否观察非周期性重复信号？能否观察单次信号？为什么？

点击查看答案

本题答案：不能。由于非实时取样是从被测信号的许多相邻波形上取得样点的方
本题解析：试题答案不能。由于非实时取样是从被测信号的许多相邻波形上取得样点的方法，以间隔10个、100个甚至更多个波形上取一个样点，这样，非周期重复信号和单次信号是不可能观测的。

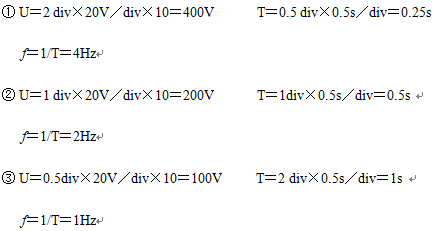

47、问答题  计算下列波形的幅度和频率（经探头接入）： V／div位于20档，t／div位于0.5s档。 ①H＝2div，D＝0.5div ②H=!div，D＝1div ③H=0.5div，D＝2div

点击查看答案

本题答案：试题答案

48、问答题  测量与计量两者是否是缺一不可？

点击查看答案

本题答案：测量与计量是缺一不可的。计量是测量的一种特殊形式，是测量工作
本题解析：试题答案测量与计量是缺一不可的。计量是测量的一种特殊形式，是测量工作发展的客观需要，而测量是计量联系生产实际的重要途径，没有测量就没有计量，没有计量就会使测量数据的准确性、可靠性得不到保证，测量就会失去价值。因此，测量与计量是相辅相成的。

49、问答题  测量误差用什么表示较好？

点击查看答案

本题答案：测量误差通常可用绝对误差和相对误差两种方法表示。若要反映测量
本题解析：试题答案测量误差通常可用绝对误差和相对误差两种方法表示。若要反映测量误差的大小和方向，可用绝对误差表示；若要反映测量的准确程度，则用相对误差表示。

50、问答题

伏—安法测电阻的两种电路示于题2.15图（a）、（b），图中○A为电流表，内阻RA，○V为电压表，内阻Rv，求：
①两种测量电路中，由于RA、Rv的影响，只。的绝对误差和相对误差各为多少？
②比较两种测量结果，指出两种电路各自适用的范围。


点击查看答案

本题答案：试题答案

51、填空题  如果输入信号ui（t）的周期为T，取样脉冲的周期为Ts=mT+△t，若m取值为10，则采样频率至少为（）。

点击查看答案

本题答案：1/10
本题解析：试题答案1/10

52、问答题  差频式振荡器作低频信号发生器振荡源的原理和优点是什么？

点击查看答案

本题答案：差频式振荡器的可变频率振荡器和固定频率振荡器分别产生可变频率
本题解析：试题答案差频式振荡器的可变频率振荡器和固定频率振荡器分别产生可变频率的高频振荡f1和固定频率的高频振荡f2，经过混频器M产生两者差频信号f＝f1–f2。这种方法的主要缺点是电路复杂，频率准确度、稳定度较差，波形失真较大；最大的优点是容易做到在整个低频段内频率可连续调节而不用更换波段，输出电平也较均匀，所以常用在扫频振荡器中。

53、单项选择题  用电桥法测量电阻，电桥平衡的表现为（）

A、相对两臂为电阻
B、相邻两臂为电阻
C、检流计指示为零
D、无法确定

点击查看答案

本题答案：C
本题解析：暂无解析

54、问答题  频率特性的测量有哪些方法？各有何特点？

点击查看答案

本题答案：（1）点频法。点频法的优点是测量时不需要特殊仪器，测量准确度
本题解析：试题答案（1）点频法。点频法的优点是测量时不需要特殊仪器，测量准确度比较高，能反映出被测网络的静态特性，这种方法的缺点是操作繁琐、工作量大、容易漏测某些细节，不能反映出被测网络的动态特性。
（2）扫频法。扫频测量法的测量过程简单，速度快，也不会产生测漏现象，还能边测量边调试，大大提高了调试工作效率。扫频法反映的是被测网络的动态特性，测量结果与被测网络实际工作情况基本吻合，这一点对于某些网络的测量尤为重要，如滤波器的动态滤波特性的测量等。扫频法的不足之外是测量的准确度比点频法低。

55、问答题  用某分析仪测量功能测量功放的输出信号失真，在频率为20hz﹑400hz和1khz时失真度分析仪指示值分别为26.5%﹑22.5%和19.8%。求各信号的失真度为多少？

点击查看答案

本题答案：试题答案

56、单项选择题  电子测量仪器按发展通常可分为四个阶段，“软件就是仪器”指的是（）。

A.模拟仪器
B.数字仪器
C.智能仪器
D.虚拟仪器

点击查看答案

本题答案：D
本题解析：暂无解析

57、单项选择题  在ZC4121A自动失真仪中，桥T型基波抑制器的核心部件是（）

A、基波抑制运算放大器
B、谐波正反馈跟随器
C、电容中和电路
D、无源桥T型网络

点击查看答案

本题答案：D
本题解析：暂无解析

58、问答题  某计数式频率计，测频率时闸门时间为1s，测周期时倍乘最大为×10000，晶振最高频率为10MHz，求中界频率。

点击查看答案

本题答案：试题答案

59、问答题  存储示波器的功能有哪些？主要技术参数指标有哪些？有几种显示方式？

点击查看答案

本题答案：数字存储示波器采用数字电路，将输入信号先经过A／D变换
本题解析：试题答案数字存储示波器采用数字电路，将输入信号先经过A／D变换器，将模拟波形变换成数字信息，存储于数字存储器中，需要显示时，再从存贮器中读出，通过D／A变换器，将数字信息变换成模拟波形显示在示波管上。
主要技术参数指标：1.分辨力2.采样速度3.存储长度
显示方式：1.基本显示方式2.刷新显示方式3.滚动显示方式4.双踪显示

60、单项选择题  能够输出多种信号波形的信号发生器是（）

A、锁相频率合成信号源
B、函数发生器
C、正弦波形发生器
D、脉冲发生器

点击查看答案

本题答案：B
本题解析：暂无解析

61、问答题  利用双金属温度计设计一个水温自动报警器。

点击查看答案

本题答案：试题答案

62、问答题  简述通过电路进行屏蔽抑制电磁场干扰方法原理。

点击查看答案

本题答案：
试题答案
抑制电磁场干扰的最有效的方法是对电路进行屏蔽.如下图所示，干扰源A和受扰B在没有屏蔽的情况下，电场电容设为C1，加上接地的金属屏蔽板后，它们之间的场电容变成C2.屏蔽板增大，C2变小，从而抑制了电场干扰.C3、C4是寄生电容，C4对干扰电流有分流作用.

63、问答题  简述电场偏转式CRT中波形显示的原理。

点击查看答案

本题答案：典型的示波器利用阴极射线示波管CRT作为显示器，CRT是示波
本题解析：试题答案典型的示波器利用阴极射线示波管CRT作为显示器，CRT是示波器的重要组成部分，其作用就是把电信号转换为光信号而加以显示。其构造与电视机显像管相同，主要由电子枪、偏转系统和荧光屏三大部分组成，三大部分均封装在密闭呈真空的玻璃壳内。CRT显示器在专用显示处理器控制下，对显示VRAM刷新，显示与波形对应的各像素。

64、名词解释  电源引起的频率变动量

点击查看答案

本题答案：供电电源变化±10％所产生的相对频率变化
本题解析：试题答案供电电源变化±10％所产生的相对频率变化，表示为：x•10-6，即

65、问答题  VXI总线仪器有何优点？为何得到广泛应用？

点击查看答案

本题答案：VXI总线仪器具有标准开放、结构紧凑、数据吞吐能力强、
本题解析：试题答案VXI总线仪器具有标准开放、结构紧凑、数据吞吐能力强、定时和同步精确、模块可重
复利用、众多仪器厂家支持的特点，得到了广泛应用。

66、问答题

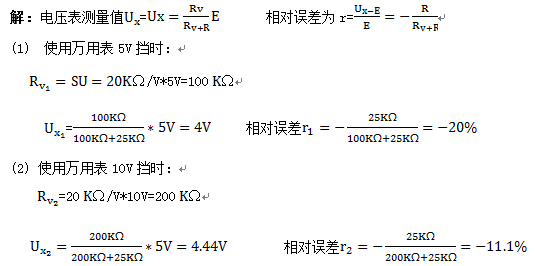

如图4-43所示，用一万用表5V及10V挡来测量高内阻等效电路输出电压，已知万用表的电压灵敏度0k/V，试计算由于负载效应而引起的相对误差。


点击查看答案

本题答案：试题答案

67、名词解释  标称值

点击查看答案

本题答案：测量器具上标定的数值。
本题解析：试题答案测量器具上标定的数值。

68、问答题

若电子计数器内晶振频率，闸门时间为1s，试求中界频率。

点击查看答案

本题答案：试题答案

69、问答题  如何按信号频段和信号波形对测量用信号源进行分类？

点击查看答案

本题答案：按信号频段的划分，如下表所示：
本题解析：试题答案按信号频段的划分，如下表所示：

按输出信号波形分类：
可分为正弦信号发生器和非正弦信号发生器。非正弦信号发生器又可包括：脉冲信号发生器、函数信号发生器、扫频信号发生器、数字序列信号发生器、图形信号发生器、噪声信号发生器等。

70、填空题  电子测量按测量的方法分类为（）、（）和（）三种。

点击查看答案

本题答案：直接测量、间接测量、组合测量；
本题解析：试题答案直接测量、间接测量、组合测量；

71、问答题  电流的直接测量与间接测量原理有何区别？两种测量方法的测量准确度各取决于什么因数？

点击查看答案

本题答案：电流的直接测量就是把电流表串入电路，从电流表直接测出电
本题解析：试题答案电流的直接测量就是把电流表串入电路，从电流表直接测出电流值。间接测量法就是先测量负载两端电压，然后换算出电流值。直接测量法的测量准确度主要取决于串入的电流表的精度和内阻，内阻越小越好；间接测量法则与电压表精度和内阻有关，内阻越大越好。

72、名词解释  输出电平

点击查看答案

本题答案：输出电平指的是输出信号幅度的有效范围。
本题解析：试题答案输出电平指的是输出信号幅度的有效范围。

73、填空题  SR46示波器垂直系统最高灵敏度为，若（）电压为，则示波器上光点偏移原位2.4格。（120/50）

点击查看答案

本题答案：输入
本题解析：试题答案输入

74、问答题  示波器测量电压和频率时产生误差的主要原因是什么？

点击查看答案

本题答案：由于测量时是通过示波器屏幕上的刻度来读数的，目前的多数示波器
本题解析：试题答案由于测量时是通过示波器屏幕上的刻度来读数的，目前的多数示波器的最小刻度是1毫米，毫米以下是估测读数，同时，示波器显示的光迹不可能做得很细，因此产生误差的主要原因是读数误差。

75、问答题  测量系统由哪些部分组成？

点击查看答案

本题答案：工业测量仪表由传感器、变换器和显示装置三部分组成。 本题解析：试题答案工业测量仪表由传感器、变换器和显示装置三部分组成。
在被测对象的作用下，传感器能根据被测量的大小输出一个相应的信号。变换器可以将传感器的输出进行远距离传送，放大、线性化或变成统一信号，对传感器的输出作必要的加工处理。显示器的作用是向观察者显示被测参数值。

76、问答题  按具体测量对象来区分，电子测量包括哪些内容？

点击查看答案

本题答案：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；
本题解析：试题答案电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（3）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数等：（5）特性曲线显示如：幅频特性，相频特性曲线等。

77、填空题  电子电压表按显示方式不同，可分为（）和（）。

点击查看答案

本题答案：模拟式电子电压表;数字式电子电压表
本题解析：试题答案模拟式电子电压表;数字式电子电压表

78、单项选择题  在直流功率的测量中，电流表和电压表的连接方式有两种。通常，“先并联后串联”的连接方式适用于负载RL（）的情况，“先串联后并联”则适用于负载RL（）的情况。

A.较大、较大
B.较大、较小
C.较小、较大
D.较小、较小

点击查看答案

本题答案：B
本题解析：暂无解析

79、单项选择题  在多通道频谱仪中，用于将输入信号按频率成分分离的电路部件是（）

A、检波器
B、扫描发生器
C、带通滤波器
D、电子扫描开关

点击查看答案

本题答案：C
本题解析：暂无解析

80、问答题  假设用正弦有效值刻度的峰值电压表来测量正弦波、方波和三角波，读数都为5V，求个波形的峰值、平均值和有效值。

点击查看答案

本题答案：试题答案

81、问答题  如何合理选择和正确使用测量用信号源？

点击查看答案

本题答案：由于测量信号源的种类、型号繁多，使用时应根据具体情况进行选择
本题解析：试题答案由于测量信号源的种类、型号繁多，使用时应根据具体情况进行选择。
（1）根据被测信号的频率进行选择。可根据工作频段选择超低频信号发生器、低频信号发生器、视频信号发生器、高频信号发生器、超高频信号发生器等。
（2）根据测试功能选择。低频信号发生器主要用于检修、测试或调整各种低频放大器、扬声器、滤波器等频率特性；高频信号发生器主要用于测试各种接收机的灵敏度、选择性等参数，同时也为调试高频电子线路提供射频信号；函数发生器可提供多种信号波形，可用于波形响应研究；脉冲发生器可用于测试器件的振幅特性、过度特性和开关速度等。
（3）根据被测信号波形选择。
（4）根据测量准确度的要求进行选择。如在学生实验中，对输出信号的频率、幅度准确度和稳定度以及波型失真等要求不严格时，可采用普通信号发生器；在对仪器校准或测量准确度严格要求的场合中，应选用准确度和稳定度较高的标准信号发生器。

82、问答题  延迟线的作用是什么？延迟线为什么要放置在内触发信号之后引出？

点击查看答案

本题答案：延迟线是一种传输线，起延迟时间的作用。
在前面讨
本题解析：试题答案延迟线是一种传输线，起延迟时间的作用。
在前面讨论触发扫描时已经介绍，触发扫描发生器只有当被观察的信号到来时才工作，也就扫描的开始时间总是滞后于被观测脉冲一段时间，这样，脉冲的上升过程就无法被完整地显示出来，因为有一段时间扫描尚未开始。延迟线的作用就是把加到垂直偏转板的脉冲信号延迟一段时间，使信号出现的时间滞后于扫描开始时间，这样就能够保证在屏幕上可以扫出包括上升时间在内的脉冲全过程。

83、问答题

题2.18图为普通万用表电阻档示意图，Ri称为中值电阻，Rx为待测电阻，E为表内电压源（干电池）。试分析，当指针在什么位置时，测量电阻的误差最小？


点击查看答案

本题答案：试题答案

84、问答题  叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。

点击查看答案

本题答案：直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。如
本题解析：试题答案直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。
间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。如：用伏安法测量电阻消耗的直流功率P，可以通过直接测量电压U，电流I，而后根据函数关系P＝UI，经过计算，间接获得电阻消耗的功耗P；用伏安法测量电阻。
组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。例如，电阻器电阻温度系数的测量。

85、名词解释  相干式频率合成器

点击查看答案

本题答案：只用一个石英晶体产生基准频率，然后通过分频、倍频等，加入混频
本题解析：试题答案只用一个石英晶体产生基准频率，然后通过分频、倍频等，加入混频器的频率之间是相关的。

86、问答题  标准的时频如何提供给用户使用？

点击查看答案

本题答案：标准的时频提供给用户使用有两种方法：其一，称为本地比较法。就
本题解析：试题答案标准的时频提供给用户使用有两种方法：其一，称为本地比较法。就是用户把自己要校准的装置搬到拥有标准源的地方，或者由有标准源的主控室通过电缆把标准信号送到需要的地方，然后通过中间测试设备进行比对。其二，是发送—接收标准电磁波法。这里所说的标准电磁波，是指含有标准时频信息的电磁波。

87、问答题  荧光屏按显示余辉长短可分为几种？各用于何种场合？

点击查看答案

本题答案：荧光屏按显示余辉时间长短可分成为长余辉（100ms～1s）、
本题解析：试题答案荧光屏按显示余辉时间长短可分成为长余辉（100ms～1s）、中余辉（1ms～100ms）和短余辉（10μs～10ms）的不同规格。普通示波器需采用中余辉示波管，而慢扫描示波器则采用长余辉示波管。

88、问答题  简述电子计数器的自校原理。

点击查看答案

本题答案：电子计数器扩大基信号的周期去控制主控门的开启时间，同时把基信
本题解析：试题答案电子计数器扩大基信号的周期去控制主控门的开启时间，同时把基信号经过新信频送入计数器进行计数，根据mT=Nt/n=>N=nm得出理论值与测量值进行比较，就可以检查整机工作正常与否。

89、问答题  逐次逼近比较式DVM和双积分式DVM各有哪些特点？各适用于哪些场合？

点击查看答案

本题答案：逐次逼近比较式DVM的特点：
（1）测量速度快（
本题解析：试题答案逐次逼近比较式DVM的特点：
（1）测量速度快（2）测量精度取决于标准电阻和基准电压源的精度以及D/A转换器的位数（3）由于测量值对应于瞬时值，而不是平均值，抗干扰能力较差。逐次逼近比较式DVM多用于多点快速检测系统中
双积分式DVM的特点：
（1）它通过两次积分将电压转换成与之成正比的时间间隔，抵消了电路参数的影响。（2）积分器时间可选为工频的整数倍，抑制了工频干扰，具有较强的抗干扰能力。（3）积分过程是个缓慢的过程，降低了测量速度，特别是为了常选积分周期，因而测量速度低。双积分式DVM适用于灵敏度要求高，测量速度要求不高，有干扰的场合

90、问答题  4.已知示波器的灵敏度微调处于“校正”位置，垂直偏转因数开关置于1V/div，屏幕上峰与峰之间的垂直距离为5div，试求信号峰-峰值。如果再加上一个10：1的示波器探头，结果又是多少？

点击查看答案

本题答案：信号峰峰值Vp-p=1V/div5div=5v

本题解析：试题答案信号峰峰值Vp-p=1V/div5div=5v
加有一个10：1的示波器探头后Vp-p=1V/div5div=5v

91、填空题  计量的三个主要特征是统一性、（）和法制性。

点击查看答案

本题答案：准确性
本题解析：试题答案准确性

92、单项选择题  在相同条件下多次测量同一量时，随机误差的（）。

A.绝对值和符号均发生变化
B.绝对值发生变化，符号保持恒定
C.符号发生变化，绝对值保持恒定
D.绝对值和符号均保持恒定

点击查看答案

本题答案：A
本题解析：暂无解析

93、问答题  使用电子计数器测量频率时，如何选择闸门时间？

点击查看答案

本题答案：电子计数器测量频率时，当被测信号频率一定时，主门开启时间越长
本题解析：试题答案电子计数器测量频率时，当被测信号频率一定时，主门开启时间越长，量化的相对误差就越小。所以在不使计数器产生溢出的前提，扩大主门的开启时间Ts，可以减少量化误差的影响。但主门时间越长测量时间就越长，所以两者应该兼顾。

94、问答题  双踪示波器的“交替”转换方式是如何工作的？

点击查看答案

本题答案：将A、B两通道信号轮流加于Y偏转板，荧光屏上显示两个通
本题解析：试题答案将A、B两通道信号轮流加于Y偏转板，荧光屏上显示两个通道的信号波形。具体实现时，以时基发生器的回扫脉冲控制电子开关的触发电路，每次扫描后，改变所接通道，使得每两次扫描分别显示一次A通道波形和一次B通道波形。

95、单项选择题  弹簧管压力表测的是（）。

A.绝压
B.表压
C.大气压
D.真空度

点击查看答案

本题答案：B
本题解析：暂无解析

96、单项选择题  在并联谐振时，电路的（）

A、感抗等于容抗，回路电流最大
B、感抗等于容抗，回路电压最大
C、感抗大于容抗，回路电流最大
D、感抗小于容抗，回路电压最大

点击查看答案

本题答案：B
本题解析：暂无解析

97、填空题  在进行比率比较测量时，应将低频的信号加在B通道，取出（）（周期倍乘为1）作为计数的闸门信号，将高频的信号加在A通道，作为计数脉冲。

点击查看答案

本题答案：一个周期
本题解析：试题答案一个周期

98、问答题  测得某放大电路三极管的三个引脚A、B、C对地电位分别为Ua=-9V、Ub=-6V、Uc=-6.3V试判断出基极b、发射极e、集电极c，并说明是NPN管还是PNP管。

点击查看答案

本题答案：A为集电极，C为基极B发射极。因为电流由基极流出，所以为PN
本题解析：试题答案A为集电极，C为基极B发射极。因为电流由基极流出，所以为PNP型。

99、问答题  测量误差的表示方法？测量误差的来源？

点击查看答案

本题答案：测量误差的来源有仪器误差、使用误差、人身误差、影响误差、和方
本题解析：试题答案测量误差的来源有仪器误差、使用误差、人身误差、影响误差、和方法误差。

100、问答题  晶体管特性图示仪主要由哪几个部分组成？各部分作用如何？

点击查看答案

本题答案：晶体管特性图示仪主要组成部及各部分作用：
（1）
本题解析：试题答案晶体管特性图示仪主要组成部及各部分作用：
（1）基极阶梯波信号发生器：提供必要的基极注入电流。
（2）集电极扫描电压发生器：提供从零开始可变的集电极电源电压。
（3）同步脉冲发生器：用来使基极阶梯信号和集电极扫描电压保持同步，使其正确稳定地显示图形（特性曲线）。
（4）测试转换开关：当测试不同接法和不同类型的晶体管特性曲线和参数时，用此开关进行转换。
（5）放大器和显示电路：用以显示被测晶体管的特性曲线，其作用原理和电路形式与普通示波器基本相同，所以也可用普通示波器代替。
（6）电源：为各部分电路提供电源电压。

101、问答题  某4.5位(最大显示数字为19 999 )数字电压表测电压，该表2V档的工作误差为 ± 0.025％(示值)±1个字，现测得值分别为0.0012V和1.988 8V，问两种情况下的绝对误差和示值相对误差各为多少？

点击查看答案

本题答案：试题答案

102、问答题  为什么“瞬时”式数字相位差计只适用于测量固定频率的相位差？如何扩展测量的频率范围？

点击查看答案

本题答案：因为用“瞬时”式数字相位差计测
本题解析：试题答案因为用“瞬时”式数字相位差计测量两信号的相位差时，晶振标准频率
，所以，“瞬时”式数字相位差计只适用于测量固定频率的相位差。
可以采用外差法把被测信号转换为某一固定的低频信号，然后再进行测量。

103、问答题  如果示波器上的水平和垂直偏转板上加上相位差为180°、同频等幅的正弦信号，请逐点画出荧光屏上的显示图形

点击查看答案

本题答案：试题答案

104、问答题  测量电阻、电容、电感的主要方法有哪些？它们各有什么特点？

点击查看答案

本题答案：测量电阻的方法：（1）、直接法，用万用表直接读数当电阻阻值为
本题解析：试题答案测量电阻的方法：（1）、直接法，用万用表直接读数当电阻阻值为欧姆量程的1/3到2/3时误差小
（2）、伏安法，测量多组电压和电流值画出图表算出R值（3）、桥式电阻测量法
电容测量的方法：（1）、直接测量法，用万用表测量电容的容值，但受外界的影响较大
（2）、谐振测量法（3）、电子仪表测量，电容--电压转换电路
电感测量法：（1）用通用仪器测量可用万用表或交流毫安表要进行两次测量，此时电感损耗忽略
（2）、用交流电桥法测量（3）、用谐振电路测量（4）、用电子仪表测量

105、问答题  什么是时域测量？什么是频域测量？两者测试的对象是什么？

点击查看答案

本题答案：以时间为自变量，以被观测信号（电压、电流、功率）为变量进行的
本题解析：试题答案以时间为自变量，以被观测信号（电压、电流、功率）为变量进行的分析和测试，就是时域测量。通过时域测试可发现信号通过电路后放大、衰减或畸变的现象；可测定电路工作在线性或非线性区；可判断电路设计是否符合要求。
以频率为自变量，以各频率分量的信号值为因变量进行分析和测量就是频域测量。任何一个过程或信号，既可在时域进行分析来获取其各种特性，也可以在频域进行分析获取各种特性。

106、问答题

题3.11图是简化了的频率合成器框图，f1为基准频率，f2为输出频率，试确定两者之间的关系。若f1＝1MHz，分频器÷n和÷m中n、m可以从1变到10，步长为1，试确定f2的频率范围。


点击查看答案

本题答案：试题答案

107、问答题

用示波器测量题2.26图所示调幅波的调幅系数，已知A、B测量误差±10％，问调幅系数误差为多少？

点击查看答案

本题答案：试题答案

108、单项选择题  频率特性测试仪中，扫描信号发生器的核心部件是（）

A、扫描发生器
B、扫描振荡器
C、输出衰减器
D、稳幅电路

点击查看答案

本题答案：B
本题解析：暂无解析

109、问答题  某电压放大器，测得输入端电压Ui＝1.0mV，输出端电压Uo＝1200mV，两者相对误差均为±2％，求放大器增益的分贝误差。

点击查看答案

本题答案：试题答案

110、问答题

某文氏桥只C振荡器如题3．4图所示，其中R3、R4是热敏电阻，试确定它们各自应具有什么性质的温度系数。

点击查看答案

本题答案：R3应具有正性质的温度系数，
R4应具有负性
本题解析：试题答案R3应具有正性质的温度系数，
R4应具有负性质的温度系数。

111、问答题  怎样控 制扫描电压的幅度？

点击查看答案

本题答案：在示波器电路中比较和释抑电路可用于控制扫描电压的幅度。比较电
本题解析：试题答案在示波器电路中比较和释抑电路可用于控制扫描电压的幅度。比较电路利用比较、识别电平的功能来控制锯齿波的幅度，在比较电路中，输入电压与预置的参考电平进行比较，当输入电压等于预置的参考电平时，输出端电位产生跳变，并把它作为控制信号输出。它决定扫描的终止时刻，从而确定锯齿波的幅度，使电路产生等幅扫描。

112、填空题  在线性仪表进行测量时，为尽可能减小示值误差，一般应使示值指示在仪表满刻度值的2/3以上区域但对于指针式欧姆表，量和的选择应以电表指针偏转到最大偏转角度的（）为宜。

点击查看答案

本题答案：1/3~2/3区域
本题解析：试题答案1/3~2/3区域

113、填空题  有两个周期相同的正弦波，在屏幕上显示一个周期为6个div，两波形间相位间隔为0.5div，则两波形间相位差为（）。（360/6*0.5）

点击查看答案

本题答案：30度
本题解析：试题答案30度

114、问答题  测量相位差的方法主要有哪些？

点击查看答案

本题答案：测量相位差的方法有示波器测量、相位差转换为时间间隔进行
本题解析：试题答案测量相位差的方法有示波器测量、相位差转换为时间间隔进行测量、相位差转换为电压进行测量、零示法测量。

115、单项选择题  电流表的内阻（）。

A.数兆欧
B.数千欧
C.数欧
D.越小越好

点击查看答案

本题答案：A
本题解析：暂无解析

116、问答题  简述函数信号发生器的基本组成及各组成部分的功能。

点击查看答案

本题答案：（1）高频信号发生器主要由主振级、调制级、内调制振荡器、输出
本题解析：试题答案（1）高频信号发生器主要由主振级、调制级、内调制振荡器、输出级、监视器和电源六部分组成。
（2）主振级功能：产生高频等幅载波信号。
调制级功能：主振级产生的高频等幅载波信号和调制信号发生器产生音频调制信号经调制级，输出载有音频信号的已调波。
内调制振荡器：产生内调制信号。
输出级：对已调信号进行放大和滤波，然后在比基础上通过衰减器对输出电平进行较大范围的调节和输出阻抗的变换，以适应各种不同的需要。
监视器：用来测量输出信号载波的电平和调幅系数，显示输出信号的频率、幅度、波形等，对输出信号进行监视。
电源：供给各部分所需的直流电压，使各部分能正常稳定地工作。

117、单项选择题  用模拟万用表测量二极管，在正向导通时，红表笔，黑表笔所接极性分别为（）

A、+，-
B、-，+
C、+，+
D、无法判断

点击查看答案

本题答案：A
本题解析：暂无解析

118、问答题  取样示波器的非实时取样过程为什么能将高频信号变为低频信号？取样示波器能否观测单次性高频信号？

点击查看答案

本题答案：非实时取样过程对于输入信号进行跨周期采样，通过若干周期对波形
本题解析：试题答案非实时取样过程对于输入信号进行跨周期采样，通过若干周期对波形的不同点的采样，经过保持延长后就将高频信号变成了低频信号。
取样示波器不能观测单次性高频信号，因为不能对其进行跨周期采样。

119、问答题  什么是一次仪表？什么是二次仪表？

点击查看答案

本题答案：一次仪表就是现场安装仪表，主要为测量变送单元和执行单元两类。
本题解析：试题答案一次仪表就是现场安装仪表，主要为测量变送单元和执行单元两类。一次仪表传输信号为4～20mA直流电流，由24V直流电源箱统一供电。
包括：①变送单元类②执行单元类
二次仪表就是控制室内安装仪表，主要为转换单元类、调节单元类、运算单元类、显示单元类、给定单元类和辅助单元类。二次仪表之间运输信号为1～5V直流电压，由24V直流电源箱统一供电。
包括：①转换单元类②调节单元类
③运算单元类④显示单元类
⑤给定单元类⑥辅助单元类

120、单项选择题  一下方法中，不能提高荧屏亮度的是（）

A、降低阴极电压
B、升高栅极电压
C、降低聚焦电压
D、升高加速极电压

点击查看答案

本题答案：A
本题解析：暂无解析

121、名词解释  非相干式直接合成器

点击查看答案

本题答案：用多个石英晶体产生基准频率，产生混频的两个基准频率之间相互独
本题解析：试题答案用多个石英晶体产生基准频率，产生混频的两个基准频率之间相互独立。

122、问答题  说明系统误差、随机误差和粗差的主要特点。

点击查看答案

本题答案：系统误差的主要特点是：只要测量条件不变，误差即为确切的
本题解析：试题答案系统误差的主要特点是：只要测量条件不变，误差即为确切的数值，用多次测量取平均值的办法不能改变或消除系差，而当条件改变时，误差也随之遵循某种确定的规律而变化，具有可重复性。
随机误差的特点是：①有界性；②对称性；③抵偿性。
粗差的主要特点是：测得值明显地偏离实际。

123、问答题  使用电阻器时要考虑哪些问题？

点击查看答案

本题答案：电阻在电路中多用来进行限流、分压、分流以及阻抗匹配等。是电路
本题解析：试题答案电阻在电路中多用来进行限流、分压、分流以及阻抗匹配等。是电路中应用最多的元件
之一。使用电阻器时主要应考虑电阻的标称阻值、额定功率、精度、最高工作温度、最高工
作电压、噪声系数及高频特性等。

124、问答题  简述函数信号发生器由三角波转变为正弦波的二极管网络的工作原理。

点击查看答案

本题答案：正弦波形通常是用三角波经非线性形成网络，用分段折线逼近的方法
本题解析：试题答案正弦波形通常是用三角波经非线性形成网络，用分段折线逼近的方法来产生的。正弦波形成电路的功能是将三角波整形为近似的正弦波输出。电路中使用了6对二极管。+2V、-2V直流电源和电阻R1~R6及R1’~R6’，为二极管提供适当的偏压，以控制三角波逼近正弦波时转折点的位置。随输入三角波信号电压升高或降低的变化，6对二极管将依次导通或截止，并把电阻R8~R12依次接入电路或从电路中断开。电路中每一个二极管可产生一个转折点，每一对二极管就可获得6段折线，因此整个电路可产生26段折线。由这种正弦波形成网络所获得的正弦波信号失真可小于0.25％。

125、填空题  在相同的条件下多次测量同一量值时，测量误差的（）和符号保持不变，或测量条件改变时按一定规律变化的误差称为系统误差。

点击查看答案

本题答案：绝对值
本题解析：试题答案绝对值

126、问答题  高频信号发生器主要由哪些电路组成？各部分的作用是什么？

点击查看答案

本题答案：高频信号发生器组成的基本框图如图7.2所示。主要包括主振级、
本题解析：试题答案高频信号发生器组成的基本框图如图7.2所示。主要包括主振级、缓冲级、调制级、输出级、监测电路和电源等电路。主振级产生高频振荡信号，该信号经缓冲级缓冲后，被送到调制级进行幅度调制和放大，调制后的信号再送给输出级输出，以保证具有一定的输出电平调节范围。监测电路监测输出信号的载波电平和调制系统数，电源用于提供各部分所需的直流电压。

127、问答题  用指针式万用表的欧姆档检测三极管，测定结果如下，请问当 （1）Rb-e=低，Re-b=低，Rb-c=低，Rc-b=高，Rc-e=高，Re-c=高。晶体管能正常工作吗？为什么？ （2）Rb-e=高，Re-b=低，Rb-c=低，Rc-b=高，Rc-e=高，Re-c=低。晶体管能正常工作吗？为什么？

点击查看答案

本题答案：晶体管不能正常工作，因为Rb-e，Re-b不可能同时为
本题解析：试题答案晶体管不能正常工作，因为Rb-e，Re-b不可能同时为低，只能单项导通

128、问答题  某直流电桥测量电阻Rx，当电桥平衡时，三个桥臂电阻分别为R1＝100Ω，R2＝50Ω，R3＝25Ω。求电阻只雾等于多大？

点击查看答案

本题答案：试题答案

129、填空题  在高频电路中，电感线圈的电抗XL=ωl，电容性元件的电抗XC=（）。

点击查看答案

本题答案：1/ωc
本题解析：试题答案1/ωc

130、问答题  用电桥法测电阻时，利用公式Rx＝R1•R3/R2，已知R1＝100Ω，ΔR1＝±0.1Ω，R3＝100Ω，ΔR3＝±0.1Ω，R2＝1000Ω，ΔR2＝±0.1Ω。求：测得值Rx的相对误差。

点击查看答案

本题答案：试题答案

131、填空题  取样示波器利用取样技术，把高频信号转换成波形与之相似的（），并在荧光屏上显示出来。实际取样中，若其被测量信号中最高频率分量为5MHz，则其取样频率至少为10MHz。

点击查看答案

本题答案：低频或中频信号
本题解析：试题答案低频或中频信号

132、填空题  某测试人员在进行石英晶体振荡器输出频率试验中，测得其平均值为10000Ｈz，则此次测量的绝对误差△Ｘ＝2Ｈz，相对误差Ａ＝（）。

点击查看答案

本题答案：2/10000
本题解析：试题答案2/10000

133、填空题  在测量周期时，为减少被测量信号受到干扰造成的触发误差，电子计数器应采用（）测量法。

点击查看答案

本题答案：多重周期平均测量
本题解析：试题答案多重周期平均测量

134、问答题  电阻上消耗的电能W＝U2/R•t，已知ru＝±1%，rR＝±0.5%rt＝±1.5%，求rW。

点击查看答案

本题答案：试题答案

135、问答题  用计数式频率计测量频率，闸门时间（门控时间）为ls时，计数器读数为5400，这时的量化误差为多大？如将被测信号倍频4倍，又把闸门时间扩大到5倍，此时的量化误差为多大？

点击查看答案

本题答案：试题答案

136、单项选择题  交流电压的波峰因数Kp定义为（）。

A.峰值与平均值之比
B.有效值与平均值之比
C.峰值与有效值之比
D.平均值与峰值之比

点击查看答案

本题答案：C
本题解析：暂无解析

137、问答题  计算下列波形的幅度和频率（经探头接入）： （2）V／div位于0.05档，t／div位于50μs档。 ①H＝5div，D＝6div ②H＝4div，D＝4div ③H＝2div，D＝5div

点击查看答案

本题答案：试题答案

138、填空题  XD-22A型低频信号发生器的主振级采用RC振荡器电路，由热敏电阻Rt组成的负反馈支路的作用是稳幅，该热敏电阻的类型是（）。

点击查看答案

本题答案：负温度系数
本题解析：试题答案负温度系数

139、问答题

题2.25图中，用50V量程交流电压表通过测量U1、U2获得U值，现U1＝U2＝40V，若允许U的误差±2％，问电压表的准确度应为几级？


点击查看答案

本题答案：试题答案

140、问答题  使用电子计数器测量周期时，如何选择周期倍乘？

点击查看答案

本题答案：电子计数器测量周期时，“周期倍乘”后再进行周期测量，其测量精
本题解析：试题答案电子计数器测量周期时，“周期倍乘”后再进行周期测量，其测量精确度大为提高。需要注意的是所乘倍数k要受到仪器显示位数等的限制。

141、单项选择题  荧光屏的余辉按其时间长短不同可以分为多种类型，其中中余辉的持续时间为（）

A、小于10us
B、10us—1ms
C、1ms–0.1s
D、大于0.1s

点击查看答案

本题答案：C
本题解析：暂无解析

142、填空题  谐波失真度的测量方法有多种，目前最常用的方法是（）法。

点击查看答案

本题答案：基波抑制
本题解析：试题答案基波抑制

143、问答题  简述电桥法、谐振法、f-V转换法测频的原理，它们各适用于什么频率范围？这三种测频方法的测频误差分别决定于什么？

点击查看答案

本题答案：电桥法测频的原理是利用电桥的平衡条件和被测信号频率有关
本题解析：试题答案电桥法测频的原理是利用电桥的平衡条件和被测信号频率有关这一特性来测频。交流电桥能够达到平衡时有：

电桥法测频适用于10kHz以下的音频范围。在高频时，由于寄生参数影响严重，会使测量精确度大大下降。电桥测频的精确度约为±（0.5～1）％。
电桥法测频的精确度取决于电桥中各元件的精确度、判断电桥平衡的准确度（检流计的灵敏度及人眼观察误差）和被测信号的频谱纯度。能达到的测频精确度大约为±（0.5～1）％。
谐振法测频的原理是利用电感、电容、电阻串联、并联谐振回路的谐振特性来实现测频。电路谐振时有：

谐振法测频适用于高频信号的频率，频率较低时谐振回路电感的分布电容引起的测量误差较大，测量的准确度较低。频范围为0.5~1500MHz。
谐振法测频的误差来源为：①谐振频率计算公式是近似计算公式；②回路Q值不太高时，不容易准确找到真正的谐振点；③环境温度、湿度以及可调元件磨损等因数，使电感、电容的实际的元件值发生变化；④读数误差。
f-V转换法测频的原理是先把频率转换为电压或电流，然后用表盘刻度有频率的电压表或电流表指示来测频率。以测量正弦波频率fx为例，首先把正弦信号转换为频率与之相等的尖脉冲uA，然后加于单稳多谐振荡器，产生频率为fx、宽度为τ、幅度为Um的矩形脉冲列u（t），这一电压的平均值等于：
所以：fx＝U0/Um•τ
f-V转换法测频最高测量频率可达几兆赫。
f-V转换法测频的误差主要决定与Um、τ的稳定度以及电压表的误差，一般为百分之几。

144、问答题  用示波器观测正弦波时，荧光屏上得到如图所示波形，试分析示波器哪个部分工作不正常?

点击查看答案

本题答案：（1）为扫描锯齿波线性度不好；
（2）Y放大器引
本题解析：试题答案（1）为扫描锯齿波线性度不好；
（2）Y放大器引入失真，出现削顶，产生截止失真；
（3）有扫描回线，增辉电路工作不正常。

145、问答题  系统误差、随机误差和粗大误差的性质是什么？它们对测量结果有何影响？

点击查看答案

本题答案：（1）系统误差是一个恒定不变的值或是具有确定函数关系的
本题解析：试题答案（1）系统误差是一个恒定不变的值或是具有确定函数关系的值；进行多次重复测量，系统误差不能消除或减少；系统误差具有可控制性或修正性。系统误差使测量的正确度受到影响。
（2）随机误差的性质主要有：在多次测量中，绝对值小的误差出现的次数比绝对值大的误差出现的次数多；在多次测量中，绝对值相等的正误差与负误差出现的概率相同，即具有对称性；测量次数一定时，误差的绝对值不会超过一定的界限，即具有有界性；进行等精度测量时，随机误差的算术平均值的误差随着测量次数的增加而趋近于零，即正负误差具有抵偿性。随机误差影响测量精度。
（3）粗大误差的主要性质是测量结果明显偏离实际值。它使测量结果完全不可信，只有在消除粗大误差后才能进行测量。

146、单项选择题  电视信号发生器所提供的棋盘信号主要用于检查彩色电视机的（）。

A、色纯度
B、图像的几何中心位置
C、清晰度
D、图像的高度比及黑白“跃阶效应”

点击查看答案

本题答案：D
本题解析：暂无解析

147、问答题  简述电动式功率表的工作原理。

点击查看答案

本题答案：仪表中有两个线圈，一个是固定的，另一个是活动的，两个线圈串联
本题解析：试题答案仪表中有两个线圈，一个是固定的，另一个是活动的，两个线圈串联相接。其中一个线圈通入负载电流，称为电流线圈；另一个线圈通入与负载电压有关的电流，称为电压线圈。其仪表指针的偏转量与通过电流线圈和电压线圈的电流之积成正比关系。为了保证测量的可靠与准确，电流线圈常用粗线绕制，且电感量尽量小，以减小测量时电流线圈上的压降；电压线圈常用细线绕制，且电感量尽量大，以减小测量时电压线圈上的电流损耗。

148、单项选择题

交流电压的有效值的表达式为（）。


A.

B.

C.

D.

点击查看答案

本题答案：D
本题解析：暂无解析

149、问答题  欲用电子计数器测量一个fx=200Hz的信号频率，采用测频（选闸门时间为1s）和测周（选时标为1s）两种方法。（1）试比较这两种方法由1误差所引起的测量误差；（2）从减小1误差的影响来看，试问fx在什么频率范围内宜采用测量频率的方法，什么范围内宜采用测量周期的方法？

点击查看答案

本题答案：试题答案

150、问答题  某直流电桥的四个桥臂电阻分别为R1＝1000Ω，R2＝100Ω，R3＝4lΩ和R4=400Ω。电源为1.5V（不计内阻），指示器灵敏度为2mm/A，内阻为50Ω。 （1）断开指示器，求其两端的戴维南等效电路。 （2）计算指示器由电路不平衡引起的偏转。

点击查看答案

本题答案：试题答案

151、名词解释  主基准

点击查看答案

本题答案：主基准也称作原始基准，是用来复现和保存计量单位，具有现代科学
本题解析：试题答案主基准也称作原始基准，是用来复现和保存计量单位，具有现代科学技术所能达到的最高准确度的计量器具，经国家鉴定批准，作为统一全国计量单位量值的最高依据。因此，主基准也叫国家基准。

152、问答题  逻辑分析仪有那些触发方式？

点击查看答案

本题答案：逻辑分析仪一般有基本触发、手动触发、延迟触发、序列触发
本题解析：试题答案逻辑分析仪一般有基本触发、手动触发、延迟触发、序列触发、限定触发、计数触发和
毛刺触发等多种触发方式。

153、问答题  如果在示波器的X、Y两轴上加入同频、同相、等幅的正弦波，在荧光屏上会出现什么样的图像？如果两者相位相差90o，又是什么样的图像？

点击查看答案

本题答案：因初始相位差不同，在荧光屏上会出现直线、椭圆或圆的图像。如果
本题解析：试题答案因初始相位差不同，在荧光屏上会出现直线、椭圆或圆的图像。如果两者相位相差90o在荧光屏上会出现直线、椭圆或圆的图像。

154、问答题  扫频测量与点频测量相比有什么优点？

点击查看答案

本题答案：在现代电子测量中，扫频信号发生器之所以能获得广泛应用，是因为
本题解析：试题答案在现代电子测量中，扫频信号发生器之所以能获得广泛应用，是因为扫频信号发生器与点频测量方法相比可以实现图示测量，而且扫频频率的变化是连续的，不会漏掉被测特性的细节，从而使测量过程简捷快速，并给自动或半自动测量创造了条件。与点频法相比，扫频法测频具有以下优点：
（1）可实现网络频率特性的自动或半自动测量，特别是在进行电路测试时，人们可以一面调节电路中的有关元件，一面观察荧光屏上频率特性曲线的变化，从而迅速地将电路性能调整到预定的要求。
（2）由于扫频信号的频率是连续变化的，因此，所得到的被测网络的频率特性曲线也是连续的，不会出现由于点频法中频率点离散而遗漏掉细节的问题。
（3）点频法是人工逐点改变输入信号的频率，速度慢，得到的是被测电路稳态情况下的频率特性曲线。扫频测量法是在一定扫描速度下获得被测电路的动态频率特性，而后者更符合

155、填空题  相对误差定义为（）与（）的比值，通常用百分数表示。

点击查看答案

本题答案：绝对误差 ; 真值；
本题解析：试题答案绝对误差 ; 真值；

156、问答题  设某待测量的真值为土0．00，用不同的方法和仪器得到下列三组测量数据。试用精密度、正确度和准确度说明三组测量结果的特点： ①10.10，l0.07，10.l2，l0.06，l0.07，l0.12，10.11，10.08，l0.09，10.11； ②9.59，9.7l，10.68，l0.42，10.33，9.60，9.80，l0.21．，9.98，l0.38； ③10.05，l0.04，9.98，9.99，l0.00，10.02，10.0l，999，9.97，9.99。

点击查看答案

本题答案：①精密欠正确；②准确度低；③准确度高。
本题解析：试题答案①精密欠正确；②准确度低；③准确度高。

157、单项选择题  在电子测量中，测量精度最高的测量是（）。

A.频率
B.电压
C.电流
D.功率

点击查看答案

本题答案：A
本题解析：暂无解析

158、问答题  对于集总参数元件一般需测量哪些参数？

点击查看答案

本题答案：集总参数元件是指具有两端钮的元件，端钮间有确定的电压，
本题解析：试题答案集总参数元件是指具有两端钮的元件，端钮间有确定的电压，元件中有确定的电流。因
此该类元件测量一般可测量元件的阻抗、电感、电容、流过的电流及端钮间有确定的电压。

159、问答题  量值传递的准则是什么？

点击查看答案

本题答案：量值的传递是按照主基准、副基准、工作基准、各级标准逐级向下传
本题解析：试题答案量值的传递是按照主基准、副基准、工作基准、各级标准逐级向下传递，一直传递到不同精度的量具和仪器。检定是量值的传递的具体形式。量值传递的准则是：高一级计量器具检定低一级计量器具的精确度，同级计量器具的精确度只能通过比对来鉴别。

160、填空题  频谱仪显示出来的0HZ信号由（）产生的。

点击查看答案

本题答案：扫频振荡器
本题解析：试题答案扫频振荡器

161、问答题  对下列数字进行四舍五入处理，保留三位有效数字。

点击查看答案

本题答案：试题答案

162、问答题  外差式频谱分析仪能进行实时分析吗？为什么？

点击查看答案

本题答案：外差式频谱分析仪采用扫频技术进行频率调谐，其核心部分如同一台
本题解析：试题答案外差式频谱分析仪采用扫频技术进行频率调谐，其核心部分如同一台外差式接收机。目
前常用的外差扫频式频谱分析仪有全景式和扫中频式两种。前者可在一次扫频过程中观察信
号整个频率范围的频谱。而后者一次扫描分析过程只观察某一较窄频段的频谱，因而可实现
较高分辨力分析。由于进行的是扫描分析，信号中的各频率分量不能同时被测量到，因而不
能提供相位频谱，不能做实时分析，只适用于周期信号或平稳噪声的分析。

163、问答题  逻辑分析仪的基本组成有哪些？画出组成简图，并简述各部分的作用？

点击查看答案

本题答案：逻辑分析仪的基本组成是数据捕获和数据显示这两个部分.如
本题解析：试题答案逻辑分析仪的基本组成是数据捕获和数据显示这两个部分.如下图所示。

数据捕获是要捕获观察分析的数据并将其存储；数据显示是用多种形式显示这些数据。数据捕获部分由数据收集、数据存储和数据触发控制三部分组成。分析仪在数据捕获后便转入数据显示阶段。

164、名词解释  修正值

点击查看答案

本题答案：修正值是为消除系统误差，用代数法加到测量结果上的值。<
本题解析：试题答案修正值是为消除系统误差，用代数法加到测量结果上的值。

165、问答题  如果要达到稳定显示重复波形的目的，扫描锯齿波与被测信号间应具有怎样的时序和时间关系？

点击查看答案

本题答案：Tx＝nTy
本题解析：试题答案Tx＝nTy

166、问答题  试说明触发电平、触发极性调节的意义。

点击查看答案

本题答案：在电路中设置触发电平和触发极性调节两种控制方式，通过这
本题解析：试题答案在电路中设置触发电平和触发极性调节两种控制方式，通过这两种方式可任意选择被显示信号的起始点，便于对波形的观测和比较。触发极性是指触发点位于触发源信号的上升沿还是下降沿。触发点位于触发源信号的上升沿为“+”极性；触发点位于触发源信号的下降沿则为“－”极性；触发电平是指触发脉冲到来时所对应的触发放大器输出电压的瞬时值，触发极性和触发电平决定触发脉冲产生的时刻，并决定扫描的起点。

167、填空题  直流电流的测量方法有（）、（）。

点击查看答案

本题答案：直接测量法;间接测量法
本题解析：试题答案直接测量法;间接测量法

168、填空题  随机误差的特点主要有三个：（）、对称性和抵偿性。

点击查看答案

本题答案：有界性
本题解析：试题答案有界性

169、问答题  按照舍入法则，对下列数据处理，使其各保留三位有效数字： 86.3724，8.9145，3.1750，0.003125，59450

点击查看答案

本题答案：试题答案

170、名词解释  GPIB

点击查看答案

本题答案：GPIB接口总线标准的提出，解决了独立仪器互连的问题，
本题解析：试题答案GPIB接口总线标准的提出，解决了独立仪器互连的问题，它标志着测量仪器从独立的手工操作单台仪器走向程控多台仪器的自动测试系统。

171、问答题  现有下列三种示波器，测量上升时间‘，，为80ns的脉冲波形，选用哪一种好？为什么？ （1）SBT5同步示波器fh=10MHz，tr≤40ns。 （2）SBMl0通用示波器fh＝30MHz，tr≤12ns。 （3）SR—8双踪示波器fh=15MHz，tr≤2，1ns。

点击查看答案

本题答案：试题答案

172、填空题  通用电子计数器主要有测频、（）、和（）三个功能。

点击查看答案

本题答案：测周;测频率比
本题解析：试题答案测周;测频率比

173、填空题  高频信号发生器主要由主振级、（）、内调制振荡器、输出级、监视器和电源六部分组成。

点击查看答案

本题答案：调制级
本题解析：试题答案调制级

174、问答题  高频信号发生器中的主振级有什么特点？为什么它总是采用LC振荡器？

点击查看答案

本题答案：主振级用于产生高频振荡信号，它决定高频信号发生器的主要工作特
本题解析：试题答案主振级用于产生高频振荡信号，它决定高频信号发生器的主要工作特性。按产生主振信号的方法不同，高频信号发生器可分为调谐信号发生器、锁相信号发生器和合成信号发生器三大类。由调谐振荡器构成的信号发生器称为调谐信号发生器。常用的调谐振荡器就是晶体管LC振荡电路，LC振荡电路实质上是一个正反馈调谐放大器，主要包括放大器和反馈网络两个部分。这种电路易于在高频段起振和调节。

175、问答题  试述LabVIEW虚拟仪器软件体系结构及基本原理。

点击查看答案

本题答案：主要包括三部分：应用软件开发环境为用户开发虚拟仪器提供
本题解析：试题答案主要包括三部分：应用软件开发环境为用户开发虚拟仪器提供了必须的软件工具与环境。是完成对仪器硬件控制的纽带和桥梁，它作为用户应用程序的一部分在计算机上运行。VISA生成虚拟仪器的软件结构和模式，它包括：统一的仪器控制结构，与操作系统、编程语言、硬件接口无关的应用程序编程
接口等。

176、填空题  电子示波器由Y通道、X通道、Z通道、示波管、（）、扫描时间校正器及电源等部分组成。

点击查看答案

本题答案：幅度校正器
本题解析：试题答案幅度校正器

177、填空题  函数信号发生器产生信号的方法有先产生正弦波再得到方波和正弦波、利用（），经变换得到三角波和正弦波、先产生三角波再产生方波和正弦波三种。

点击查看答案

本题答案：施密特电路产生方波
本题解析：试题答案施密特电路产生方波

178、填空题  在串联谐振时，电感线圈和电容器两端的电压相等，且等于外加电压的（）倍。此时Q值电表上的读数乘以其倍率即为待测线圈的Q值。

点击查看答案

本题答案：Q
本题解析：试题答案Q

179、问答题  测量误差与仪器误差是不是一回事？

点击查看答案

本题答案：当然不是一回事。测量误差指的是测量值与被测量真值的差异，造成
本题解析：试题答案当然不是一回事。测量误差指的是测量值与被测量真值的差异，造成这种差异的原因可能是仪器误差、人身误差、方法误差和环境误差等原因，因此仪器误差是造成测量误差的原因之一。而仪器误差仅仅是指作为比较设备的测量仪器由于测量精度和准确度所带来的测量误差。

180、问答题  什么是等精度测量？什么是不等精度测量？

点击查看答案

本题答案：在保持测量条件不变的情况下对同一被测量进行的多次测量过
本题解析：试题答案在保持测量条件不变的情况下对同一被测量进行的多次测量过程称作等精度测量。如果在同一被测量的多次重复测量中，不是所有测量条件都维持不变，这样的测量称为非等精度测量或不等精度测量

181、问答题  测量两个电压，分别得到他们的测量值9V、101V，t他们的实际值分别为10V、100V，求测量的绝对误差和相对误差

点击查看答案

本题答案：绝对误差10V—9V=1V100V—101V=—1V相对误差
本题解析：试题答案绝对误差10V—9V=1V100V—101V=—1V相对误差1/10*100%=10%1/100*100%=1%

182、问答题  简述计数式频率计测量频率的原理，说明这种测频方法测频有哪些测量误差？对一台位数有限的计数式频率计，是否可无限制地扩大闸门时间来减小±1误差，提高测量精确度？

点击查看答案

本题答案：是根据频率的定义来测量频率的。若某一信号在T秒时间内重
本题解析：试题答案是根据频率的定义来测量频率的。若某一信号在T秒时间内重复变化了N次，则根据频率的定义，可知该信号的频率fx为：
fx＝N/T
测量误差主要有：±1误差：
标准时间误差：
不可无限制地扩大闸门时间来减小±1误差，提高测量精确度。一台位数有限的计数式频率计，闸门时间时间取得过大会使高位溢出丢掉。

183、问答题  简述利用变换器测量阻抗的原理。

点击查看答案

本题答案：利用变换器测量阻抗的原理是：将被测元件的参数变换成相应的电压
本题解析：试题答案利用变换器测量阻抗的原理是：将被测元件的参数变换成相应的电压，然后经A/D变换后，进行数字化显示。

184、问答题  某电阻衰减器，衰减量为20±0.1dB，若输入端电压为1000mV，输出端电压等于多少？

点击查看答案

本题答案：试题答案

185、单项选择题  计数器测频时，若所用的时基信号T0=1ms，则计数后的单位为（）

A.Hz
B.kHz
C.MHz
D.GHz

点击查看答案

本题答案：B
本题解析：暂无解析

186、问答题  简述晶体管特性图示仪的基本组成

点击查看答案

本题答案：晶体管特性图示仪基本组成：1，基极解题解题波信号发生器2.集
本题解析：试题答案晶体管特性图示仪基本组成：1，基极解题解题波信号发生器2.集电极扫描电压发生器3，测试转换与控制电路4，显示单元。

187、问答题  与其他物理量的测量相比，时频测量具有哪些特点？

点击查看答案

本题答案：（1）测量的精度高；（2）测量范围广
（3）频率
本题解析：试题答案（1）测量的精度高；（2）测量范围广
（3）频率的信息传输和处理比较容易并且精确度也很高。

188、问答题  欲测量失真的正弦波，若手头无有效值电压表，只有峰值电压表和均值电压表可选用，问选哪种表更合适些？为什么？

点击查看答案

本题答案：利用峰值电压表测失真的正弦波时可能产生非常大的误差。因为峰值
本题解析：试题答案利用峰值电压表测失真的正弦波时可能产生非常大的误差。因为峰值检波器对波形响应十分敏感，读数刻度不均匀，它是在小信号时进行检波的，波形误差可达30％左右。若用均值电压表测量波形误差相对不大，它是对大信号进行检波，读数刻度均匀。所以，选用均值电压表更合适。

189、填空题  没有信号输入时，仍有水平扫描线，这时示波器工作在（）状态，若工作在（）状态，则无信号输入时就没有扫描线。

点击查看答案

本题答案：连续扫描 ; 触发扫描;
本题解析：试题答案连续扫描 ; 触发扫描;

190、问答题  简要说明白噪声，产生白噪声的主要噪声源以及如何进行噪声频谱搬移。

点击查看答案

本题答案：白噪声的特点是频谱分布均匀。
产生白噪声的主
本题解析：试题答案白噪声的特点是频谱分布均匀。
产生白噪声的主要噪声源有：电阻器噪声源、饱和二极管噪声源、气体放电管噪声源和固态噪声源。
噪声信号发生器中的变换器可用来改变噪声的频谱特性，概率密度函数和进行频谱搬移。

191、问答题  用示波器测量两同频正弦信号的相位差，示波器上呈现椭圆的长轴A为100m，短轴B为 4cm，试计算两信号的相位差。

点击查看答案

本题答案：试题答案

192、问答题  自动测试系统的结构特点是什么？它对计算机的要求如何？

点击查看答案

本题答案：自动测试系统结构上采取组合式或积木式的组建概念，即不同
本题解析：试题答案自动测试系统结构上采取组合式或积木式的组建概念，即不同厂家生产的各种型号的通用仪器，加上一台现成的计算机，用一条统一的无源标准总线连接起来。这种积木概念简化了自动测试系统的组建工作，无需在接口硬件方面再做任何工作，大大方便了自动测试系统的组建，它标志着测量仪器从独立的手工操作单台仪器走向程控多台仪器的自动测试系统。

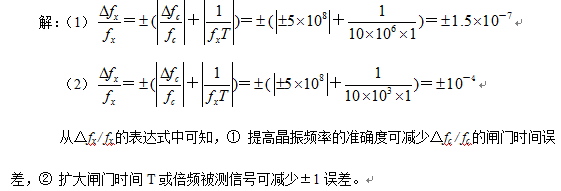

193、问答题  用某计数式频率计测频率，已知晶振频率的相对误差为Δfc/fc＝±5×10-8，门控时间T＝1s，求： （1）测量fx＝10MHz时的相对误差； （2）测量fx＝10kHz时的相对误差；并提出减小测量误差的方法。

点击查看答案

本题答案：试题答案

194、问答题  延迟线的作用是什么？内触发信号可否在延迟线后引出，去触发时基电路？为什么？

点击查看答案

本题答案：当示波器工作在内触发状态时，利用垂直通道输入的被测信号
本题解析：试题答案当示波器工作在内触发状态时，利用垂直通道输入的被测信号去触发水平偏转系统产生扫描电压波，从接受触发到开始扫描需要一小段时间，这样就会出现被测信号到达Y偏转板而扫描信号尚未到达X偏转板的情况，为了正确显示波形，必须将接入Y通道的被测信号进行一定的延迟，以便与水平系统的扫描电压在时间上相匹配。
内触发信号不能在延迟线后引出，去触发时基电路。如果在延迟线后引出，水平系统的扫描电压在时间上相对于垂直通道输入的被测信号就没有延迟了。

195、填空题  测量是人们认识客观事物并获得其量值的实验过程。测量的基本方法是实验方法，测量结果由（）和单位两部组成。测量结果与真值之间的差异称为（）。

点击查看答案

本题答案：数值;测量误差
本题解析：试题答案数值;测量误差

196、问答题

用一只量程为5V，准确度s＝1.5级电压表测量题2.20图中a、b点电位分别为和Ua＝4.26V，Ub＝4.19V，忽略电压表的负载效应，求：
①Ua、Ub绝对误差、相对误差各为多少？
②利用Uab＝Ua－Ub公式计算，则电压Uab的绝对误差和相对误差各为多少？


点击查看答案

本题答案：试题答案

197、问答题  解电容的漏电流与所加电压有关系吗？为什么？

点击查看答案

本题答案：当然有关系。电解电容的介质有两种，正极金属片表面上形成的一层
本题解析：试题答案当然有关系。电解电容的介质有两种，正极金属片表面上形成的一层氧化膜；负极为液
体、半液体或胶状的电解液，因其有正、负极之分，实际上内部形成了电场，故只能工作在
直流状态下，如果极性用反，即外加电压与内部电场方向相反，漏电流剧增。

198、问答题  简述双斜积分式A/D转换器的工作原理。

点击查看答案

本题答案：双积分式A/D转换器是利用积分器对被测电压进行正向和反向两次
本题解析：试题答案双积分式A/D转换器是利用积分器对被测电压进行正向和反向两次积分，从而得到与输入电压平均值成比例的时间间隔T，并在时间间隔T内对时钟脉冲进行计数，最后用数字来显示被测量电压值。

199、问答题  与示波器A配套使用的阻容式无源探头，是否可与另一台示波器髟配套使用？为什么？

点击查看答案

本题答案：探头里的微调电容是对示波器A调定的，个台示波器的Ci值一般是
本题解析：试题答案探头里的微调电容是对示波器A调定的，个台示波器的Ci值一般是不同的，所以探头不能互换，否则会引入明显的畸变。

200、填空题  （）、（）和功率是集总电路中表征电信号能量的三个基本参数。

点击查看答案

本题答案：电流;电压
本题解析：试题答案电流;电压
