1、问答题  计算题：一台直流发电机，其部分铭牌数据如下：PN=180kW，UN=230V，nN=1450rmin，ηN=89.5%，试求：
①该发电机的额定电流；
②电流保持为额定值而电压下降为100V时，原动机的输出功率（设此时η=ηN）

点击查看答案

本题答案：PN=UNIN
180KW=230*IN<
本题解析：试题答案PN=UNIN
180KW=230*IN
IN=782.6A
该发电机的额定电流为782.6A
P=IN100/ηN
P=87.4KW

2、问答题  数控机床控制系统由哪几部分组成？

点击查看答案

本题答案：数控机床控制系统的基本组成包括输入/输出装置、数控装置
本题解析：试题答案数控机床控制系统的基本组成包括输入/输出装置、数控装置、伺服驱动装置、机床电气逻辑控制装置、位置检测装置。

3、问答题

这是采用接触器直接起动的电动机单向全电压起动控制线路，请说明其主电路由哪些器件组成？并分析该控制方式的工作原理。

点击查看答案

本题答案：如图1所示，主电路由刀开关QS、熔断器FU、接触器KM
本题解析：试题答案如图1所示，主电路由刀开关QS、熔断器FU、接触器KM的主触点、热继电器FR的热元件与电动机M组成。
控制电路由起动按钮SB2、停止按钮SB1、接触器KM的线圈及其常开辅助触点、热继电器FR的常闭触点和熔断器FU2组成。
三相电源由QS引入，按下起动按钮SB2，接触器KM的线圈通电，其主触点闭合，电动机直接起动运行。同时与SB2并联的辅助触点KM闭合，将“SB2”短接，其作用是当放开起动按钮SB2后，仍可使KM线圈通电，电动机继续运行。这种依靠接触器自身的辅助触点来使其线圈保持通电的现象称为自锁或自保。带有自锁功能控制线路具有失压保护作用，起自锁作用的辅助触点称为自锁触点。
按停止按钮SB1，接触器KM的线圈断电，其常开主触点断开，电动机停止转动。同时KM的自锁触点断开，故松手后SB1虽仍闭合，但KM的线圈不能继续得电。

4、填空题  直流电动机的转向改变是通过：（）或（）来实现的。

点击查看答案

本题答案：电枢电压方向；励磁电流方向
本题解析：试题答案电枢电压方向；励磁电流方向

5、问答题  他励直流电动机有哪几种制动方法？它们的机械特性如何？试比较各种制动方法的优缺点。

点击查看答案

本题答案：1反馈制动
机械特性表达式：n=U/Ke&p
本题解析：试题答案1反馈制动
机械特性表达式：n=U/Keφ-（Ra+Rad）T/keKtφ2T为负值，电动机正转时，反馈制动状态下的机特性是第一象限电动状态下的机械特性第二象限内的延伸。反馈制动状态下附加电阻越大电动机转速越高。为使重物降速度不至于过高，串接的附加电阻不宜过大。但即使不串任何电阻，重物下放过程中电机的转速仍过高。如果放下的件较重。则采用这种制动方式运行不太安全。
2反接制动
电源反接制动
电源反接制动一般应用在生产机械要求迅速减速停车和向的场合以及要求经常正反转的机械上。
倒拉反接制动
倒拉反接制动状态下的机械特性曲线实际上是第一象限电动状态下的机械特性区现在第四象限中的延伸，若电动反向转在电动状态，则倒拉反接制动状态下的机械特性曲就是第三象限中电动状态下的机械特性曲线在第二象限延伸。它可以积低的下降速度，保证生产的安全，缺点是若转矩大小估计不准，则本应下降的重物可能向上升，机械特硬度小，速度稳定性差。
3能耗制动
机械特性曲线是通过原点，且位于第二象限和第四象限的一条直线，优点是不会出现像倒拉制动那样因为对TL的大小估计错误而引起重物上升的事故。运动速度也较反接制动时稳定。

6、问答题  将三相异步电动机接三相电源的三根引线中的两根对调，此电动机是否会反转？为什么？

点击查看答案

本题答案：如果将定子绕组接至电源的三相导线中的任意两根线对调，例
本题解析：试题答案如果将定子绕组接至电源的三相导线中的任意两根线对调，例如将B、C两根线对调，即使B相遇C相绕组中电流的相位对调，此时A相绕组内的电流导前于C相绕组的电流2π/3因此旋转方向也将变为A-C-B向逆时针方向旋转，与未对调的旋转方向相反。

7、问答题  在相同电源电压下，三相异步电动机满载和空载启动时，启动电流是否相同？启动转矩是否相同？

点击查看答案

本题答案：三相异步电动机在相同电源电压下，满载和空载启动时，启动
本题解析：试题答案三相异步电动机在相同电源电压下，满载和空载启动时，启动电流和启动转矩都相同。
Tst=KR2u2/（R22+X220） I=4.44f1N2/R 与U，R2，X20有关

8、问答题  一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载？

点击查看答案

本题答案：1、恒转矩型机械特性；2、离心式通风机型机械特性；3、
本题解析：试题答案1、恒转矩型机械特性；2、离心式通风机型机械特性；3、直线型机械特性；4、恒功率型机械特性。

9、名词解释  变流器

点击查看答案

本题答案：同一套电力电子电路既可实现整流，又可实现逆变，这种装置
本题解析：试题答案同一套电力电子电路既可实现整流，又可实现逆变，这种装置称为变流器

10、问答题  他励直流电动机直接启动过程中有哪些要求？如何实现？

点击查看答案

本题答案：励直流电动机直接启动过程中的要求是：1、启动电流不要过
本题解析：试题答案励直流电动机直接启动过程中的要求是：1、启动电流不要过大，以免换向刷产生火花、绕组损坏；2、不要有过大的转矩，以免产生冲击损坏机械传动部件。
可以通过两种方法来实现电动机的启动：一是降压启动，二是在电枢回路内串接外加电阻启动Rst。（Ist=UN/Ra+Rst）

11、问答题  从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？

点击查看答案

本题答案：直流接触器与交流接触器相比，直流接触器的铁心比较小，线
本题解析：试题答案直流接触器与交流接触器相比，直流接触器的铁心比较小，线圈也比较小，交流电磁铁的铁心是用硅钢片叠铆而成的，线圈做成有支架式，型式较扁，因为直流电磁铁不存在电涡流的现象。

12、问答题  步进电动机的转速和转向是如何控制的？

点击查看答案

本题答案：步进电动机受脉冲的控制，其转子的角位移量和转速严格地与
本题解析：试题答案步进电动机受脉冲的控制，其转子的角位移量和转速严格地与输入脉冲的数量和脉冲频率成正比，改变通电顺序可改变步进电动机的旋转方向；改变通电频率可改变电动机的转速。

13、问答题  什么叫恒功率调速？什么叫恒转矩调速？

点击查看答案

本题答案：恒功率调速是人为机械特性改变的条件下，功率不变。恒转矩
本题解析：试题答案恒功率调速是人为机械特性改变的条件下，功率不变。恒转矩调速是人为机械特性改变的条件下转矩不变。

14、问答题  中间继电器的作用是什么？它和交流接触器有何区别？

点击查看答案

本题答案：中间继电器实质上是电压继电器的一种，其触点数量多（多至
本题解析：试题答案中间继电器实质上是电压继电器的一种，其触点数量多（多至6对或更多），触点电流容量大（额定电流5～10A），动作时间不大于0.05s。其主要用途是当其他继电器的触头数量或触点容量不够时，可借助中间继电器来扩大它们的触点数或触点容量，起到中间转换和放大作用。
接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。而继电器是一种根据某种输入信号的变化，而接通或断开控制电路，实现控制目的的电器，中间继电器实质上是电压继电器的一种。

15、问答题  两种控制系统，欲改变控制功能，该怎么做？

点击查看答案

本题答案：①用继电器控制—— 要改变控制电
本题解析：试题答案①用继电器控制——要改变控制电路的实际接线。
②用PLC控制——外部接线不变，改变用户程序。

16、问答题  并励直流发电机正转时可以自励，反转时能否自励？

点击查看答案

本题答案：不能，因为反转起始励磁电流所产生的磁场的方向与剩磁场方
本题解析：试题答案不能，因为反转起始励磁电流所产生的磁场的方向与剩磁场方向相反，这样磁场被消除，所以不能自励。

17、填空题  变频器是把（）频率的交流电变成（）频率的交流电。

点击查看答案

本题答案：固定；可调变化
本题解析：试题答案固定；可调变化

18、问答题  单相罩极式异步电动机是否可以用调换电源的两根线端来使电动机反转？为什么？

点击查看答案

本题答案：不能，因为必须调换电容器C的串联位置来实现，即改变QB
本题解析：试题答案不能，因为必须调换电容器C的串联位置来实现，即改变QB的接通位置，就可以改变旋转磁场的方向，从而实现电动机的反转。

19、问答题  计算题：一台三相反应式步进电动机，其步距角为1.5°/0.75°，求该电动机的转子齿数是多少？写出采用三相六拍运行方式时的通电顺序；若脉冲电源的频率为2000Hz，试问转子在该运行方式下的速度是多少？

点击查看答案

本题答案：试题答案
采用三相六拍运行方式时的通电顺序：A→AB→B→BC→C→CA→A

20、问答题  说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩的概念。

点击查看答案

本题答案：拖动转矩是由电动机产生用来克服负载转矩，以带动生产机械
本题解析：试题答案拖动转矩是由电动机产生用来克服负载转矩，以带动生产机械运动的。静态转矩就是由生产机械产生的负载转矩。动态转矩是拖动转矩减去静态转矩。

21、问答题  两种控制系统中继电器的区别？

点击查看答案

本题答案：①物理继电器：继电器需硬接线连接；触点个数有限；继电器
本题解析：试题答案①物理继电器：继电器需硬接线连接；触点个数有限；继电器的接线改变——控制功能改变。
②PLC继电器：继电器用程序软连接（软继电器）；触点个数无限；PLC的用户程序改变——控制功能改变。

22、问答题  一台他励直流电动机在稳态下运行时，电枢反电势E=E1，如负载转矩TL=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化？是大于，小于还是等于E1？

点击查看答案

本题答案：T=IaKtΦ
Φ减弱，T是
本题解析：试题答案T=IaKtΦ
Φ减弱，T是常数，Ia增大。根据EN=UN-IaRa，所以EN减小。小于E1。

23、问答题  何谓“自转”现象？交流伺服电动机时怎样克服这一现象，使其当控制信号消失时能迅速停止？

点击查看答案

本题答案：自转是伺服电动机转动时，控制电压取消后，转子利用剩磁电
本题解析：试题答案自转是伺服电动机转动时，控制电压取消后，转子利用剩磁电压单相供电，转子仍继续转动。
克服这一现象方法是把伺服电动机的转子电阻设计得很大且使转动惯量较小，使电动机在失去控制信号，即成单相运行时，正转矩或负转矩的最大值均出现在Sm>1的地方。当速度n为正时，电磁转矩T为负，当n为负时，T为正，即去掉控制电压后，单相供电时的电磁转矩的方向总是与转子转向相反，所以是一个制动转矩，可使转子迅速停止不会存在自转现象。

24、填空题  SPWM是指（）。

点击查看答案

本题答案：正弦脉冲宽度调制器
本题解析：试题答案正弦脉冲宽度调制器

25、填空题  .有静差调速系统的放大环节是（）环节，无静差调速系统的放大环节是（）环节。

点击查看答案

本题答案：比例；比例积分
本题解析：试题答案比例；比例积分

26、问答题  什么是数控系统的干扰？

点击查看答案

本题答案：数控系统的干扰一般是指那些与信号无关的，在信号输入、传
本题解析：试题答案数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中出现的一些不确定的有害的电气瞬变现象。这些瞬变现象会使数控系统中的数据在传输过程中发生变化，增大误差，使局部装置或整个系统出现异常情况，引起故障。

27、问答题  三相异步电动机的起动控制采用哪两种方式？

点击查看答案

本题答案：三相笼型电动机有直接起动（全电压起动）和间接起动（降压
本题解析：试题答案三相笼型电动机有直接起动（全电压起动）和间接起动（降压起动）两种方式。直接起动是一种简单、可靠、经济的起动方式，适合小容量电动机。对于较大容量（大于10KW）的电动机，因起动电流大（可达额定电流的4～7倍），一般采用减压起动方式来降低起动电流。

28、问答题  为什么热继电器不能做短路保护而只能作长期过载保护？而熔断器则相反，为什么？

点击查看答案

本题答案：因为热继电器的发热元件达到一定温度时才动作，如果短路热
本题解析：试题答案因为热继电器的发热元件达到一定温度时才动作，如果短路热继电器不能马上动作，这样就会造成电动机的损坏。而熔短器，电源一旦短路就立即动作，切断电源。

29、问答题  为什么多数数控机床的进给系统宜采用大惯量直流电动机？

点击查看答案

本题答案：因为在设计、制造上保证了大惯量直流电动机能在低速或阻转
本题解析：试题答案因为在设计、制造上保证了大惯量直流电动机能在低速或阻转下运行。在阻转的情况下，能产生足够大的力矩而不损坏，加上他精度高，反应快，速度快线性好等优点，因此它常用在低速需要转矩调节和需要一定张力的随动系统中作为执行元件。

30、问答题  在下表中填上电器的图形符号和文字符号。

点击查看答案

本题答案：试题答案

31、问答题  同步电动机的工作原理与异步电机的有何不同？

点击查看答案

本题答案：异步电动机的转子没有直流电流励磁，它所需要的全部磁动势
本题解析：试题答案异步电动机的转子没有直流电流励磁，它所需要的全部磁动势均由定子电流产生，所以异步电动机必须从三相交流电源吸取滞后电流来建立电动机运行时所需要的旋转磁场，它的功率因数总是小于1的。
同步电动机所需要的磁动势是由定子和转子共同产生的，当外加三相交流电源的电压一定时总的磁通不变，在转子励磁绕组中通以直流电流后，同一空气隙中，又出现一个大小和极性固定，极对数与电枢旋转磁场相同的直流励磁磁场，这两个磁场的相互作用，使转子被电枢旋转磁场拖动着一同步转速一起转动。

32、问答题  一般情况下，同步电动机为什么要采用异步启动法？

点击查看答案

本题答案：转子加以直流励磁，产生极性固定的磁场。定子绕组通入三相
本题解析：试题答案转子加以直流励磁，产生极性固定的磁场。定子绕组通入三相对称电压而产生旋转磁场，并以同步转速转动。转子尚未转动时，两者相吸，定子旋转磁场欲吸转子转动，但由于转子的惯性，它还没有来得及转动时，旋转磁场又到了极性相反的方向，两者又相斥，所以平均转矩为零，不能启动。
为了启动同步电动机，一般在转子磁极的极掌上设有鼠笼式启动绕组，启动时先不加入直流磁场，同步电动机就和三相异步电动机一样在定子旋转磁场的作用下旋转起来，待转子转速接近同步转速时，再给转子通入直流电励磁，产生固定极性磁场，在定子旋转磁场和转子励磁磁场作用下，便可以把转子拉入同步，此后转子绕组与旋转磁场同步旋转，无相对运动，鼠笼绕组中便不产生电动势与电流。
另一种启动方式是变频调速法，即在低频下启动，再由低频逐步调至高频达到高速运转。

33、问答题

①画出三相交流异步电动机降低电源电压（UN、0.8U、0.5U）时的人为机械特性曲线（n-T、n-S曲线），说明特性变化的特点。
②并说明在电动机负载不变时，电网电压下降对电动机的影响。

点击查看答案

本题答案：试题答案①如图曲线，电压降低后，n0、Sm不变；Tmax大大减小，对U敏感；机械特性变软；
②当电网电压下降，如TL不变，S↑I↑电机发热。

34、问答题  计算题：一台他励直流电动机在稳态下运行时，电枢反电势E＝E1，如负载转矩TL=常数，外加电压和电枢电路中的电阻均不变，问减弱励磁使转速上升到新的稳态值后，电枢反电势将如何变化？是大于、小于还是等于E1？

点击查看答案

本题答案：两个已知条件，一个是负载转矩TL＝常数；一个是从一个稳
本题解析：试题答案两个已知条件，一个是负载转矩TL＝常数；一个是从一个稳态到另一个稳态（而不涉及瞬态过程），电枢反电势是稳态值。

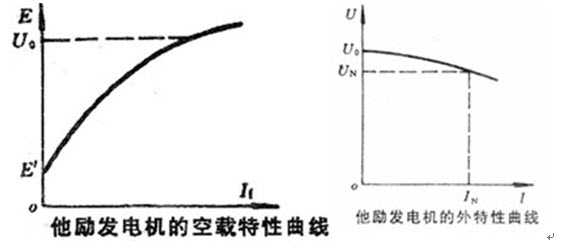

35、问答题  画出直流他励发电机的空载特性曲线（E-If）和外特性曲线（U-I）。

点击查看答案

本题答案：试题答案

36、问答题  自动空气断路器有什么功能和特点？

点击查看答案

本题答案：自动空气断路器（空气开关）功能和特点是：①设有过流脱扣
本题解析：试题答案自动空气断路器（空气开关）功能和特点是：①设有过流脱扣器，具有熔断器功能，短路时能直接断开主回路，还具有过电流继电器的功能，动作准确性高，调节方便，容易复位，不会造成单相运行。②设有作为长期过载保护的热脱扣器，有作长期过载保护的功能。③有失压保护功能，安全可靠。

37、问答题  数控机床按被控对象运动轨迹分为哪几类？

点击查看答案

本题答案：1）点位控制的数控机床
点位控制数控机床的数
本题解析：试题答案1）点位控制的数控机床
点位控制数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。
2）直线控制的数控机床
直线控制数控机床一般要在两点间移动的同时进行加工，所以不仅要求有准确的定位功能，还要求从一点到另一点之间按直线规律运动，而且对运动的速度也要进行控制。
3）轮廓控制的数控机床
轮廓控制又称连续控制，大多数数控机床具有轮廓控制功能。其特点是能同时控制两个以上的轴，具有插补功能。它不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。

38、问答题  简述直流伺服电动机的工作原理及其换向装置的作用。

点击查看答案

本题答案：直流电动机工作原理是建立在电磁力和电磁感应基础上的，是
本题解析：试题答案直流电动机工作原理是建立在电磁力和电磁感应基础上的，是由于带电导体在磁场中受到电磁力的作用。如图题4所示直流电动机模型，它包括三个部分：固定的磁极、电枢、换向片与电刷。当将直流电压加到A、B两电刷之间，电流从A刷流人，从B刷流出，载流导体ab在磁场中受的作用力F按左手定则指向逆时针方向。同理，载流导体cd受到的作用力也是逆时针方向的。因此，转子在电磁转矩的作用下逆时针方向旋转起来。当电枢恰好转过90°时，电枢线圈处于中性面（此时线圈不切割磁力线），电磁转矩为零。但由于惯性的作用，电枢将继续转动，当电刷与换向片再次接触时，导体ab和cd交换了位置。因此，导体ab和cd中的电流方向改变了，这就保证了电枢可以连续转动。
从上面分析可知，要电磁转矩方向不变，导体从N极转到S极时，导体中的电流方向必须相应地改变，换向片与电刷即实现这一任务的机械式“换向装置”。

39、名词解释  逆变器

点击查看答案

本题答案：将直流电转变为交流电的装置。
本题解析：试题答案将直流电转变为交流电的装置。

40、问答题  反抗静态转矩与位能静态转矩有何区别，各有什么特点？

点击查看答案

本题答案：反抗转矩的方向与运动方向相反，方向发生改变时，负载转矩
本题解析：试题答案反抗转矩的方向与运动方向相反，方向发生改变时，负载转矩的方向也会随着改变，因而他总是阻碍运动的。位能转矩的作用方向恒定，与运动方向无关，它在某方向阻碍运动，而在相反方向便促使运动。

41、问答题  单相交流异步电动机定子上设有两个绕组，其中一相串接一个参数适当的电容，其目的是？

点击查看答案

本题答案：使一个绕组的电流在相位上超前另一个绕组的电流，以便产生
本题解析：试题答案使一个绕组的电流在相位上超前另一个绕组的电流，以便产生旋转磁场，能自行启动.

42、问答题  为什么大惯量电动机反而比小惯量电动机更为人们所采用？

点击查看答案

本题答案：惯量电动机电枢作的粗短，GD2较大但它的最大转矩约为额
本题解析：试题答案惯量电动机电枢作的粗短，GD2较大但它的最大转矩约为额定转矩的5到10倍，快速性能好，且低速时转矩大，电枢短粗，散热性好过载持续时间可以较长。

43、名词解释  斩波器

点击查看答案

本题答案：电力电子电路中将直流电源电压断续加到负载上，利用晶闸管
本题解析：试题答案电力电子电路中将直流电源电压断续加到负载上，利用晶闸管和自关断器件，通过改变开关动作频率或改变电流通和断开的时间比例，来改变加于负载上的电压、电流平均值的电路，称为直流-直流变换器或直流斩波电路，简称为直流斩波电路。这种装置称为斩波器。

44、问答题  试说明异步电动机定子相序突然改变时，电动机的降速过程。

点击查看答案

本题答案：试题答案
异步电动机定子相序突然改变，就改变了旋转磁场的方向，电动机状态下的机械特性曲线就由第一象限的曲线1变成了第三象限的曲线2，但由于机械惯性的原因，转速不能突变，系统运行点a只能平移到曲线2的b点，电磁转矩由正变到负，成为制动转矩，则转子将在电磁转矩和负载转矩的共同作用下迅速减速，在从点b到点c的整个第二相限内，电磁转矩和转速方向相反。

45、问答题  直流串励电动机能否空载运行？为什么？

点击查看答案

本题答案：串励电动机决不能空载运行，因为这时电动机转速极高，所产
本题解析：试题答案串励电动机决不能空载运行，因为这时电动机转速极高，所产生的离心力足以将绕组元件甩到槽外，还可能串励电动机也可能反转运行。但不能用改变电源极性的方法，因这时电枢电流Ia与磁通φ同时反响，使电瓷转矩T依然保持原来方向，则电动机不可能反转。

46、问答题  当三相异步电动机的负载增加时，为什么定子电流会随转子电流的增加而增加？

点击查看答案

本题答案：因为负载增加n减小，转子与旋转磁场间的相对转速（n0-
本题解析：试题答案因为负载增加n减小，转子与旋转磁场间的相对转速（n0-n）增加，转子导体被磁感线切割的速度提高，于是转子的感应电动势增加，转子电流也增加，定子的感应电动势因为转子的电流增加而变大，所以定子的电流也随之提高。

47、问答题  何谓主轴定向控制？简述其作用。

点击查看答案

本题答案：主轴定向控制又称主轴准停控制，即当主轴停止时能控制其停
本题解析：试题答案主轴定向控制又称主轴准停控制，即当主轴停止时能控制其停在固定位置。
其作用如下。
①刀具交换
在加工中心中，当主轴停转进行刀具交换时，主轴需停在一个固定不变的位置上，从而保证主轴端面上的键也在一个固定的位置，这样，换刀机械手在交换刀具时，能保证刀柄上的键槽对正主轴端面上的定位键。
②镗孔退刀
在精镗孔退刀时，为了避免刀尖划伤已加工表面，采用主轴准停控制，使刀尖停在一个固定位置（X轴或y轴上），以便主轴偏移一定尺寸后，使刀尖离开工件表面进行退刀。

48、问答题  为什么低速轴转矩大，高速轴转矩小？

点击查看答案

本题答案：因为P=Tω，P不变ω越小T越
本题解析：试题答案因为P=Tω，P不变ω越小T越大，ω越大T越小。

49、名词解释  无源逆变

点击查看答案

本题答案：变流器工作在逆变状态，把变流器的交流侧接到负载，把直流
本题解析：试题答案变流器工作在逆变状态，把变流器的交流侧接到负载，把直流电逆变为某一频率或可变频率的交流电供给负载，称为无源逆变（例如交流电动机变频调速）

50、问答题  简述伺服系统的组成。

点击查看答案

本题答案：数控机床伺服系统一般由位置检测装置、位置控制、伺服驱动
本题解析：试题答案数控机床伺服系统一般由位置检测装置、位置控制、伺服驱动装置、伺服电动机及机床进给传动链组成。

51、问答题  一台直流他励电动机拖动一台卷扬机构，在电动机拖动重物匀速上升时讲电枢电源突然反接，试利用机械特性从机电过程上说明：①从反接开始到系统新的稳定平衡状态之间，电动机经历了几种运行状态？最后在什么状态下建立系统新的稳定平衡点？ ②各种状态下转速变化的机电过程怎样？

点击查看答案

本题答案：①从反接开始到系统到达新的稳定平衡状态之间，电动机经历
本题解析：试题答案①从反接开始到系统到达新的稳定平衡状态之间，电动机经历了电动机正向电动状态，反接制动状态，反向电动状态，稳定平衡状态。
②电动机正向电动状态由a到b特性曲线转变；反接制动状态转速逐渐降低，到达c时速度为零，反向电动状态由c到f速度逐渐增加。稳定平衡状态，反向到达f稳定平衡点，转速不再变化。

52、问答题  说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。

点击查看答案

本题答案：拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械
本题解析：试题答案拖动转矩是有电动机产生用来克服负载转矩，以带动生产机械运动的。静态转矩就是由生产机械产生的负载转矩。动态转矩是拖动转矩减去静态转矩。

53、问答题

交流异步电动机的定子绕组在脱离电源后，由于机械惯性的作用，转子需要一段时间才能完全停止，而生产中一般都要求机床能迅速停车和准确定位，因此可采用能耗制动控制线路进行电气制动。试分析时间原则控制的单向能耗制动线路。

点击查看答案

本题答案：能耗制动是在按停止按钮切断电动机三相电源的同时，定子绕
本题解析：试题答案能耗制动是在按停止按钮切断电动机三相电源的同时，定子绕组接通直流电源，产生静止磁场，利用转子感应电流与静止磁场的作用，产生电磁制动转矩而制动。
如图2所示，是按能耗制动时间控制原则用时间继电器进行控制的单向能耗制动控制线路。停车时，按下复合停止按钮SB1，接触器KM1断电释放，电动机脱离三相电源，接触器KM2和时间继电器KT同时通电吸合并自锁，KM2主触点闭合，将直流电源接入定子绕组，电动机进入能耗制动状态。当转子转速接近零时，时间继电器延时断开常闭触点动作，KM2线圈断电释放，断开能耗制动直流电源。常开辅助触点KM2复位，断开KT线圈电路，电动机能耗制动结束。

54、问答题  数控机床常用的抗干扰措施有哪些？

点击查看答案

本题答案：1）减少供电线路干扰
2）减少机床控制中的干
本题解析：试题答案1）减少供电线路干扰
2）减少机床控制中的干扰
3）屏蔽
4）保证“接地”良好

55、问答题  异步电动机有哪几种调速方法？各种调速方法有何优缺点？

点击查看答案

本题答案：①调压调速这种方法能够无级调速，但调速范围不大。本题解析：试题答案①调压调速这种方法能够无级调速，但调速范围不大。
②转子电路串电阻调速这种方法简单可靠，但它是有级调速，随着转速降低特性变软，转子电路电阻损耗与转差率成正比，低速时损耗大。
③改变极对数调速这种方法可以获得较大的启动转矩，虽然体积稍大，价格稍高，只能有级调速，但是结构简单，效率高特性好，且调速时所需附加设备少。
④变频调速可以实现连续的改变电动机的转矩，是一种很好的调速方法。

56、问答题  低压断路器在电路中的作用是什么？

点击查看答案

本题答案：低压断路器又称自动空气开关，它不但能用于正常工作时不频
本题解析：试题答案低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备，因此，低压断路器在机床上使用得越来越广泛。

57、问答题  影响数控系统的干扰源来自哪几个方面？

点击查看答案

本题答案：1）电磁波干扰
2）供电线路的干扰
本题解析：试题答案1）电磁波干扰
2）供电线路的干扰
3）信号传输干扰

58、问答题  数控系统I/O接口电路的主要任务是什么？

点击查看答案

本题答案：1）实现和不同外设的速度匹配。
2）改变数据
本题解析：试题答案1）实现和不同外设的速度匹配。
2）改变数据传送方式。
3）进行电平转换和功率放大。
4）防止干扰

59、问答题  接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？

点击查看答案

本题答案：接近开关又称无触点行程开关。与行程开关相比，接近开关具
本题解析：试题答案接近开关又称无触点行程开关。与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。
接近开关多为三线制。三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。

60、问答题

汽车发动机启动电机常用何种直流电动机？
画出该电机的机械特性曲线，并说明其特点；
可否空载运行，为什么？
说明改变其旋转方向的方法。

点击查看答案

本题答案：①采用串励直流电动机。
②机械特性曲线如图。
本题解析：试题答案①采用串励直流电动机。
②机械特性曲线如图。可分为两段来考虑：第一段，负载较轻，电枢电流Ia较小，磁路饱和程度不高，磁通Ф与电枢
电流Ia成正比，Ф=CIa，机械特性为双曲线，理想空载转速n0趋于无穷大；
第二段，负载较重，磁路趋于饱和，磁通Ф近似为常数，机械特性曲线近似为直线。串励电动机机械特性为软特性，比并励电动机硬度小得多。优点是启动时励磁电流大，启动转矩比他励电动机大，所以用于发动机启动电机。

③串励电动机绝不允许空载运行！因为此时转速极高，危险。
④改变转向方法：改变电枢绕组或励磁绕组的接线极性。（如果仅将电源极正负极改变是不能改变转向的，因为Ia和Ф同时改变，电磁转矩方向不变。）

61、名词解释  有源逆变

点击查看答案

本题答案：变流器工作在逆变状态，把变流器的交流侧接到交流电源上，
本题解析：试题答案变流器工作在逆变状态，把变流器的交流侧接到交流电源上，把直流电逆变为同频率的交流电反馈到电网去，称为有源逆变（例如直流电动机的可逆调速）

62、问答题  多轴拖动系统为什么要折算成单轴拖动系统？转矩折算为什么依据折算前后功率不变的原则？转动惯量折算为什么依据折算前后动能不变的原则？

点击查看答案

本题答案：因为许多生产机械要求低转速运行，而电动机一般具有较高的
本题解析：试题答案因为许多生产机械要求低转速运行，而电动机一般具有较高的额定转速。这样，电动机与生产机械之间就得装设减速机构，如减速齿轮箱或蜗轮蜗杆，皮带等减速装置。所以为了列出系统运动方程，必须先将各转动部分的转矩和转动惯量或直线运动部分的质量这算到一根轴上。转矩折算前后功率不变的原则是P=Tω，p不变。转动惯量折算前后动能不变原则是能量守恒MV=0.5Jω2

63、问答题  数控装置软件结构类型有哪几种？并对每种结构类型简要进行说明。

点击查看答案

本题答案：1）前后台型软件结构
前后台型软件结构适合于
本题解析：试题答案1）前后台型软件结构
前后台型软件结构适合于采用集中控制的单微处理器CNC装置，在这种软件结构中，CNC系统软件由前台和后台程序组成，前台程序为实时中断程序，承担了几乎全部的实时功能，这些功能都与机床动作直接相关，如位置控制、插补、辅助功能处理、监控、面板扫描及输出等。后台程序主要用来完成准备工作和管理工作，包括输入、译码、插补准备及管理等，通常称为背景程序。
2）中断型软件结构
中断型软件结构没有前后台之分，除了初始化程序外，根据各控制模块实时的要求不同，把控制程序安排成不同级别的中断服务程序，整个软件是一个大的多重中断系统，系统的管理功能主要通过各级中断服务程序之间的通信来实现。
3）模块型软件结构
在数控系统中为了实现实时性和并行性的控制任务，多微处理器结构越来越多地被使用，从而使数控装置功能进一步增强，处理速度更快，结构更加紧凑。它更适合于多轴控制、高进给速度、高精度和高效率的数控系统要求。
多微处理器CNC装置一般采用模块化结构，每个微处理器分担各自的任务，形成特定的功能模块，相应的软件也模块化，形成功能模块型软件结构，固化在对应的硬件功能模块中，各功能模块之间有明确的硬、软件接口。

64、填空题  一台直流电动机，PN=10KW，UN=220V，η=0.86，nN=980r/min，则额定电流为（），额定输出转矩为（）。

点击查看答案

本题答案：52.85A；97.44N.m
本题解析：试题答案52.85A；97.44N.m

65、问答题  步进电机驱动的环形脉冲分配器有何作用？它有哪些实现方式？

点击查看答案

本题答案：环形脉冲分配器是用于控制步进电动机的通电方式的，其作用
本题解析：试题答案环形脉冲分配器是用于控制步进电动机的通电方式来源:91exam .org的，其作用是将CNC装置送来的一系列指令脉冲按照一定的循环规律依次分配给电动机的各相绕组，控制各相绕组的通电和断电。环形脉冲分配可采用硬件和软件两种方法实现。

66、问答题  说明并励发电机电压建立的三个条件。为什么电动势最终会趋于稳定而不会无限增大？

点击查看答案

本题答案：1.要有剩磁；（产生一个小的起始励磁电流，磁场才能加强
本题解析：试题答案1.要有剩磁；（产生一个小的起始励磁电流，磁场才能加强。）；
2.励磁电流产生的磁场方向和剩磁方向相同；
3.Rf’不能太大（E=IfRf与E=f（If）有交点，才能同时满足磁化和电路两方面条件）。
由于磁饱和，最终趋于稳定，所以电动势最终会趋于稳定而不会无限增大。

67、问答题  计算题：已知龙门刨床直流调速系统中，电动机的额定速度nN=1000r/min，静态速降为89r/min，要求该系统的静差度s≤0.3，电动机的最高转速不得超过1.2nN的条件下，采用弱磁升速和降压调速方法，可使系统的调速范围为多少？

点击查看答案

本题答案：s=Δn/n02=Δn/（nm
本题解析：试题答案s=Δn/n02=Δn/（nmin+Δn）
nmin=Δn（1-S）/S=89*（1-0.3）/0.3=207.7r/min
nmax=1.2nN=1.2*1000=1200r/min
D=n/nmin=1200/207.7=5.78

68、问答题  直线电动机较之旋转电动机有哪些优缺点。

点击查看答案

本题答案：直线电动机的优点：1、直线电动机无需中间传动机构，因而
本题解析：试题答案直线电动机的优点：1、直线电动机无需中间传动机构，因而使整个机构得到简化，提高了精度，减少了振动和噪声；2、反应快速；3、散热良好，额定值高，电流密度可取大值，对启动的限制小；4、装配灵活，往往可将电动机的定子和动子分别于其他机体合成一体。
缺点：是存在着效率和功率因数低，电源功率大及低速性能差等。

69、问答题  什么是互锁环节，它起到什么作用？

点击查看答案

本题答案：将两个接触器的常闭触点分别串联到对方的线圈回路中，即可
本题解析：试题答案将两个接触器的常闭触点分别串联到对方的线圈回路中，即可得到互锁。它用来防止两个接触器同时得电。

70、问答题  直流电动机用电枢电路串电阻的办法启动时，为什么要逐渐切除启动电阻？如切出太快，会带来什么后果？

点击查看答案

本题答案：如果启动电阻一下全部切除，在切除瞬间，由于机械惯性的作
本题解析：试题答案如果启动电阻一下全部切除，在切除瞬间，由于机械惯性的作用使电动机的转速不能突变，在此瞬间转速维持不变，机械特性会转到其他特性曲线上，此时冲击电流会很大，所以采用逐渐切除启动电阻的方法。如切除太快，会有可能烧毁电机。

71、问答题  为什么可以利用同步电动机来提高电网的功率因数？

点击查看答案

本题答案：当直流励磁电流大于正常励磁电流时，电流励磁过剩（过励）
本题解析：试题答案当直流励磁电流大于正常励磁电流时，电流励磁过剩（过励），在交流方面不仅无需电源供电，而且还可以向电网发出感性电流与电感性无功功率，正好可以补偿电网附近电感性负载的需要，使整个电网的功率因数提高。

72、问答题  正在运行时的三相异步电动机，转子突然被卡住，这时电动机的电流会如何变化？对电动机有何影响？

点击查看答案

本题答案：电动机的电流会迅速增加，如果时间稍长电机有可能会烧毁。
本题解析：试题答案电动机的电流会迅速增加，如果时间稍长电机有可能会烧毁。

73、问答题  正弦波脉宽调制（SPWM）变频器有什么特点？简述其工作原理。

点击查看答案

本题答案：正弦波脉宽调制（SPWM）变频器结构简单，电网功率因数
本题解析：试题答案正弦波脉宽调制（SPWM）变频器结构简单，电网功率因数接近于1，且不受逆变器负载大小的影响，系统动态响应快，输出波形好，使电机可在近似于正弦波的交变电压下运行，脉动转矩小，扩展了调速范围，提高了调速性能，因此，在数控机床的交流驱动中广泛使用。
基本工作原理是先将50Hz交流电经整流变压器变压得到所需电压，经二极管不可控整流和电容滤波，形成恒定直流电压，而后送入由大功率晶体管构成的逆变器主电路，输出三相电压和频率均可调整的等效于正弦波的脉宽调制波（SPWM波），即可拖动三相电机运转。

74、问答题  简述PLC工作原理。

点击查看答案

本题答案：PLC采用“顺序扫描、不断循环&rdquo
本题解析：试题答案PLC采用“顺序扫描、不断循环”的工作方式，CPU从第一条指令开始执行，遇到结束符又返回第一条，不断循环。这个过程可分输入采样、程序执行、输出刷新三个阶段，整个过程扫描并执行一次所需的时间称为扫描周期（几十毫秒）。

75、填空题  测速发电机的作用是（），在机电传动系统中属于（）器件

点击查看答案

本题答案：是将电动机的转子转速信号变成电压信号；检测
本题解析：试题答案是将电动机的转子转速信号变成电压信号；检测

76、问答题  按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？

点击查看答案

本题答案：按钮开关通常用作短时接通或断开小电流控制电路的开关，用
本题解析：试题答案按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。
行程开关又称限位开关，是根据运动部件位置而切换电路的自动控制电器。动作时，由挡块与行程开关的滚轮相碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。
按钮开关的选用原则
①根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。
②根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。
③按工作状态和工作情况的要求，选择按钮开关的颜色。

77、问答题  数控装置硬件结构是如何分类的？

点击查看答案

本题答案：数控装置是整个数控系统的核心，其硬件结构按CNC装置中
本题解析：试题答案数控装置是整个数控系统的核心，其硬件结构按CNC装置中各印刷电路板的插接方式可以分为大板式结构和功能模块式结构；按CNC装置硬件的制造方式，可以分为专用型结构和个人计算机式结构；按CNC装置中微处理的个数可以分为单微处理器结构和多微处理器结构。

78、问答题  自锁环节怎样组成？它起什么作用？并具有什么功能？

点击查看答案

本题答案：一般可用起动按钮和接触器的常开触点并联，然后再和接触器
本题解析：试题答案一般可用起动按钮和接触器的常开触点并联，然后再和接触器的线圈串联可得。当按下起动按钮后，可实现长动，它又具有失压保护功能。

79、问答题  为什么热继电器不能做短路保护而只能作长期过载保护？而熔断器则相反，为什么？

点击查看答案

本题答案：因为热继电器的发热元件达到一定温度时才动作，如果短路热
本题解析：试题答案因为热继电器的发热元件达到一定温度时才动作，如果短路热继电器不能马上动作，这样就会造成电动机的损坏。而熔短器，电源一旦短路就立即动作，切断电源。

80、问答题  直流他励电动机启动前必须先加励磁电流，在运转过程中决不允许励磁电路断开或励磁电流为零，是什么原因。

点击查看答案

本题答案：从改变磁通Ф的人为机械特性可以看出，当磁通Ф过分削弱，
本题解析：试题答案从改变磁通Ф的人为机械特性可以看出，当磁通Ф过分削弱，如负载不变，电流将大大增加，产生电机严重过载（T=KtФIa）；当Ф=0，电机转速n将趋于无穷大，产生“飞车”，机械强度不允许。所以，启动电机前必须先加励磁电流，运转中不允许励磁电路断开！

81、问答题  直流他励电动机启动时，为什么一定要先把励磁电流加上？若忘了先合励磁绕阻的电源开关就把电枢电源接通，这是会产生什么现象（试从TL=0和TL=TN两种情况加以分析）？当电动机运行在额定转速下，若突然将励磁绕阻断开，此时又将出现什么情况？

点击查看答案

本题答案：直流他励电动机启动时，一定要先把励磁电流加上使因为主磁
本题解析：试题答案直流他励电动机启动时，一定要先把励磁电流加上使因为主磁极靠外电源产生磁场。如果忘了先合励磁绕阻的电源开关就把电枢电源接通，TL=0时理论上电动机转速将趋近于无限大，引起飞车，TL=TN时将使电动机电流大大增加而严重过载。

82、问答题

交流异步电动机的定子绕组在脱离电源后，由于机械惯性的作用，转子需要一段时间才能完全停止，而生产中一般都要求机床能迅速停车和准确定位，因此可采用能耗制动控制线路进行电 气制动。试分析时间原则控制的单向能耗制动线路。

点击查看答案

本题答案：能耗制动是在按停止按钮切断电动机三相电源的同时，定子绕
本题解析：试题答案能耗制动是在按停止按钮切断电动机三相电源的同时，定子绕组接通直流电源，产生静止磁场，利用转子感应电流与静止磁场的作用，产生电磁制动转矩而制动。
如图2所示，是按能耗制动时间控制原则用时间继电器进行控制的单向能耗制动控制线路。停车时，按下复合停止按钮SB1，接触器KM1断电释放，电动机脱离三相电源，接触器KM2和时间继电器KT同时通电吸合并自锁，KM2主触点闭合，将直流电源接入定子绕组，电动机进入能耗制动状态。当转子转速接近零时，时间继电器延时断开常闭触点动作，KM2线圈断电释放，断开能耗制动直流电源。常开辅助触点KM2复位，断开KT线圈电路，电动机能耗制动结束。

83、问答题  具有矩形波电流图的过渡过程为什么称为最优过渡过程？它为什么能加快机电传动系统的过渡过程？

点击查看答案

本题答案：充满系数越接近1越好，说明整个动态过程中电流保持在最大
本题解析：试题答案充满系数越接近1越好，说明整个动态过程中电流保持在最大值不变，整个过渡过程终电流越大，加快过渡过程。从而可获得最短的过程。

84、填空题  三相步进电动机采用单双六拍通电方式，其通电顺序是（）。

点击查看答案

本题答案：A→AB→B→BC→C→CA→A
本题解析：试题答案A→AB→B→BC→C→CA→A

85、填空题  我国将电动机的运行方式，按发热情况分为三类，即：（）、（）和（）。

点击查看答案

本题答案：连续工作制；短时工作制；重复短时工作制
本题解析：试题答案连续工作制；短时工作制；重复短时工作制

86、问答题  位置检测装置在数控机床控制中的主要作用是什么？

点击查看答 案

本题答案：位置检测装置是数控系统的重要组成部分，在闭环或半闭环控
本题解析：试题答案位置检测装置是数控系统的重要组成部分，在闭环或半闭环控制的数控机床中，必须利用位置检测装置把机床运动部件的实际位移量随时检测出来，与给定的控制值（指令信号）进行比较，从而控制驱动元件正确运转，使工作台（或刀具）按规定的轨迹和坐标移动。

87、问答题  三相异步电动机断了一根电源线后，为什么不能启动？而在运行时断了一线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？

点击查看答案

本题答案：三相异步电动机断了一根电源线后，转子的两个旋转磁场分别
本题解析：试题答案三相异步电动机断了一根电源线后，转子的两个旋转磁场分别作用于转子而产生两个方向相反的转矩，而转矩大小相等，故其作用相互抵消，合转矩为零，因而转子不能自行启动。而在运行时断了一线，仍能继续转动，转动方向的转矩大于反向转矩。这两种情况都会使电动机的电流增加。

88、问答题

如图所示，说明变频器中的控制电路接线与主电路相交时，如何才能避免主电路对控制电路的干扰？

点击查看答案

本题答案：变频器中的控制电路（其它电器控制电路亦如此）接线要距离
本题解析：试题答案变频器中的控制电路（其它电器控制电路亦如此）接线要距离电源线至少100mm以上，两者绝对不可放在同一个导线槽内。另外，控制电路配线与主电路配线相交时要成直角相交，控制电路的配线应采用屏蔽双绞线。

89、问答题

晶闸管的导通条件是什么？
导通后流过晶闸管的电流取决于什么？
晶闸管由导通转变为阻断的条件是什么？
阻断后它所承受的电压大小取决于什么？

点击查看答案

本题答案：①晶闸管的导通条件是：（1）晶闸管的阳极和阴极之间加正
本题解析：试题答案①晶闸管的导通条件是：（1）晶闸管的阳极和阴极之间加正向电压。（2）晶闸管的阳极和控制极通时加正相电压市晶闸管才能导通。
②导通后流过晶闸管的电流决定于（电压不变时）限流电阻（使用时由负载）决定。
③晶闸管由导通转变为阻断的条件是当减少阳极电压或增加负载电阻时，阳极电流随之减少，当阳极电流小于维持电流时，晶闸管便从导通状态转化维阻断状态。
④阻断后它所承受的电压决定于阳极和阴极的反向转折电压。

90、问答题  三相异步电动机为什么不运行在Tmax或接近Tmax的情况下？

点击查看答案

本题答案：根据异步电动机的固有性在Tmax或接近Tmax的情况下
本题解析：试题答案根据异步电动机的固有性在Tmax或接近Tmax的情况下运行是非常不稳定的，当电源波动电压稍有下降，就可能使输出转矩小叶负载转矩，造成电动机的停转。

91、问答题  为什么直流电机的转子要用表面有绝缘层的硅钢片叠压而成？

点击查看答案

本题答案：直流电机的转子要用表面有绝缘层的硅钢片叠加而成，是因为
本题解析：试题答案直流电机的转子要用表面有绝缘层的硅钢片叠加而成，是因为要防止电涡流对电能的损耗。

92、问答题  什么叫过渡过程？什么叫稳定运行过程？试举例说明之。

点击查看答案

本题答案：当系统中的转矩或负载转矩发生改变时，系统就要由一个稳定
本题解析：试题答案当系统中的转矩或负载转矩发生改变时，系统就要由一个稳定的运转状态变化到另一个稳定运转状态，这个变化过程称为过渡过程。如龙门刨床的工作台，可逆式轧钢机的启动，制动，反转和调速。
当系统中德福在转矩和拖动转矩相等时，没有动态转矩，系统恒速运转，这个过程叫稳定运行过程，如不经常启动，制动而长期运行的工作机械。

93、问答题  若交流电器的线圈误接入同电压的直流电源，或直流电器的线圈误接入同电压的交流电源，会发生什么问题？

点击查看答案

本题答案：若交流电器的线圈误接入同电压的直流电源，会因为交流线圈
本题解析：试题答案若交流电器的线圈误接入同电压的直流电源，会因为交流线圈的电阻太小而流过很大的电流使线圈损坏。直流电器的线圈误接入同电压的交流电源，触点会频繁的通短，造成设备的不能正常运行。

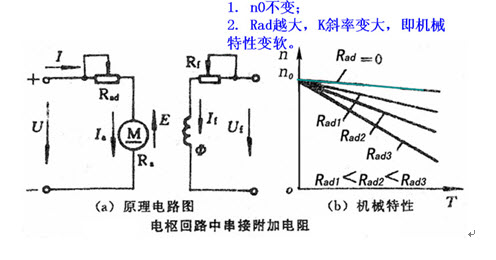

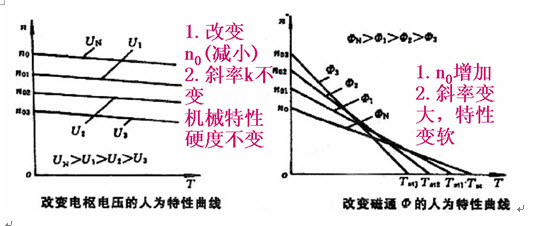

94、问答题  作如下改变时，分别画出直流他励电动机的人为机械特性（n-T曲线），并说明其变化特点： ①电枢回路中串接附加电阻时（Rad=0及Rad1＜Rad2＜Rad3）； ②改变电枢电压时（UN＞U1＞U2＞U3）； ③改变磁通时（ФN＞Ф1＞Ф2＞Ф3）。

点击查看答案

本题答案：试题答案

95、填空题  在电感性负载的可控整流电路中，整流电压波形会出现（）的现象，避免这种情况出现的措施是（）。

点击查看答案

本题答案：过零为负；在感性负载两端加续流二极管
本题解析：试题答案过零为负；在感性负载两端加续流二极管

96、问答题  进给伺服系统的作用是什么？

点击查看答案

本题答案：伺服驱动装置是数控机床的执行机构，是数控系统和机床本体
本题解析：试题答案伺服驱动装置是数控机床的执行机构，是数控系统和机床本体之间的电气联系环节。伺服系统的作用就是将进给位移量等信息转换成机床的进给运动，数控系统要求伺服系统正确、快速地跟随进给控制信息，执行机械运动，驱动工作台向指定的位置运动。

97、问答题  异步电动机变极调速的可能性和原理是什么？其接线图是怎样的？

点击查看答案

本题答案：设将一个线圈组集中起来用一个线圈表示，但绕组双速电动机
本题解析：试题答案设将一个线圈组集中起来用一个线圈表示，但绕组双速电动机的定子每组绕组由两各项等闲圈的半绕组组成。半绕组串联电 流相同，当两个半绕组并联时电流相反。他们分别代表两中极对数。可见改变极对数的关键在于使每相定子绕组中一般绕组内的电流改变方向。即改变定子绕组的接线方式来实现。

98、问答题  变频器分为哪两大类？各有什么特点？

点击查看答案

本题答案：变频器有交一交变频器、交一直一交变频器两大类，如图五所
本题解析：试题答案变频器有交一交变频器、交一直一交变频器两大类，如图五所示。交一交变频器没有明显的中间滤波环节，电网提供的交流电被直接变成可调频率与电压的交流电，又称直接变频器。交一直一交变频器是先把电网提供的交流电转换为直流电，经中间滤波后，再进行逆变，而转变为变频变压的交流电，故称为间接变频器。直接变频器只需进行一次能量的变换，所以变换的效率高，工作可靠，但频率的变化范围有限，多用于低频大容量的调速。间接变频器需进行两次电能的变换，所以变换效率低，但频率变换范围大。目前一般采用间接变频器。

99、问答题  试简述数控装置的组成。

点击查看答案

本题答案：目前的数控装置都是基于微型计算机的硬件和软件来实现其功
本题解析：试题答案目前的数控装置都是基于微型计算机的硬件和软件来实现其功能，所以称之为计算机数控（CNC）装置。它一方面具有一般微型计算机的基本结构，如中央处理单元（CPU）、总线、存储器、输入/输出接口等；另一方面又具有数控机床完成特有功能所需要的功能模块和接口单元，如手动数据输入（MDI）接口、PLC接口、纸带阅读机接口等。
CNC装置在上述硬件基础上必须编写相应的系统软件来指挥和协调硬件的工作，两者缺一不可。CNC装置的软件由管理软件和控制软件两部分组成。

100、问答题  双鼠笼式、深槽式异步电动机为什么可以改善启动性能？高转差率鼠笼式异步电动机又是如何改善启动性能的？

点击查看答案

本题答案：因为双鼠笼式电动机的转子有两个鼠笼绕组，外层绕组的电阻
本题解析：试题答案因为双鼠笼式电动机的转子有两个鼠笼绕组，外层绕组的电阻系数大于内层绕组系数，在启动时S=1，f2=f，转子内外两层绕组的电抗都大大超过他们的电阻，因此，这时转子电流主要决定于转子电抗，此外外层的绕组的漏电抗小于内层绕组的漏电抗，因此外笼产生的启动转矩大，内层的启动转矩小，启动时起主要作用的是外笼。
深槽式异步电动机的启动性能得以改善的原理。是基于电流的集肤效应。处于深沟槽中得导体，可以认为是沿其高度分成很多层。各层所交链漏磁通的数量不同，底层一层最多而顶上一层最少，因此，与漏磁通相应的漏磁抗，也是底层最大而上面最小，所以相当于导体有效接面积减小，转子有效电阻增加，使启动转矩增加。
高转差率鼠笼式异步电动机转子导体电阻增大，即可以限制启动电流，又可以增大启动转矩，转子的电阻率高，使转子绕组电阻加大。

101、问答题  何谓绝对式测量和增量式测量，间接测量和直接测量？

点击查看答案

本题答案：绝对式位置检测是：每个被测点的位置都从一个固定的零点算起；增
本题解析：试题答案绝对式位置检测是：每个被测点的位置都从一个固定的零点算起；增量式位置检测是：只测位移增量，每检测到位置移动一个基本单位时，输出一个脉冲波或正弦波，通过脉冲计数便可得到位移量。
位置检测装置所测量的对象就是被测量本身，叫做直接测量。采用安装在电机或丝杠轴端的回转型检测元件间接测量机床直线位移的检测方法，叫做间接测量。

102、问答题  数控机床为什么要保证“接地”良好？其地线系统有哪三种？

点击查看答案

本题答案：“接地”是数控机床安装中一项关
本题解析：试题答案“接地”是数控机床安装中一项关键的抗干扰技术措施。电网的许多干扰都是通过“接地”这条途径对机床起作用的，所以，数控机床一定要保证“接地”良好。
数控机床的地线系统有这样三种：
1）信号地用来提供电信号的基准电位（0V）。
2）框架地是以安全性及防止外来噪声和内部噪声为目的的地线系统，它是装置的面板、单元的外壳、操作盘及各装置间接口的屏蔽线。
3）系统地是将框架地与大地相连接。

103、问答题  交流接触器动作太频繁时为什么会过热？

点击查看答案

本题答案：因为交流接触器启动的瞬间，由于铁心气隙大，电抗小，电流
本题解析：试题答案因为交流接触器启动的瞬间，由于铁心气隙大，电抗小，电流可达到15倍的工作电流，所以线圈会过热。

104、问答题  为什么数控机床主轴要进行分段无级变速控制？

点击查看答案

本题答案：数控机床主轴要采用分段无级变速控制，是为了既能在低档时
本题解析：试题答案数控机床主轴要采用分段无级变速控制，是为了既能在低档时主轴输出大扭矩，又能在高档时主轴转速可达到最高转速的要求。

105、问答题  转速调节（调速）与固有的速度变化在概念上有什么区别？

点击查看答案

本题答案：速度变化是在某机械特性下，由于负载改变而引起的；速度调
本题解析：试题答案速度变化是在某机械特性下，由于负载改变而引起的；速度调节则是某一特定的负载下，靠人为改变机械特性而得到的。

106、问答题  研究过渡过程有什么实际意义？试举例说明之。

点击查看答案

本题答案：为了满足启动，制动，反转和调速的要求，必须研究过渡过程
本题解析：试题答案为了满足启动，制动，反转和调速的要求，必须研究过渡过程的基本规律，研究系统各参数对时间的变化规律，如转速，转矩，电流等对时间的变化规律，才能正确的选择机电传动装置，为电机传动自动控制系统提供控制原则。设计出完善的启动，制动等自动控制线路，以求改善产品质量，提高生产率和减轻劳动强度。这就是研究过渡过程的目的和实际意义。如造纸机要求衡转矩。

107、问答题  三相异步电动机断了一根电源线后，为什么不能启动？而在运行时断了一线，为什么仍能继续转动？这两种情况对电动机将产生什么影响？

点击查看答案

本题答案：三相异步电动机断了一根电源线后，转子的两个旋转磁场分别
本题解析：试题答案三相异步电动机断了一根电源线后，转子的两个旋转磁场分别作用于转子而产生两个方向相反的转矩，而转矩大小相等，故其作用相互抵消，合转矩为零，因而转子不能自行启动。而在运行时断了一线，仍能继续转动，转动方向的转矩大于反向转矩。这两种情况都会使电动机的电流增加。
