1、问答题  卫生间用刮须插座U700是否可以加装防溅盒U080？

点击查看答案

本题答案：不可以.因为刮须插座U700的安装盒尺寸为146x86
本题解析：试题答案不可以.因为刮须插座U700的安装盒尺寸为146x86（mmxmm），而防溅盒U080只能配尺寸为86x86（mmxmm）的插座.

2、问答题  固定式NS开关的扩展端子能否用在插入式或抽出式的断路器上？

点击查看答案

本题答案：可以。
本题解析：试题答案可以。

3、问答题  如何选择C65微型断路器，常有人问是否有C65AD，如何正确选择D曲线的C65？

点击查看答案

本题答案：C65根据分断能力分为N（6KA.型、H（10KA.型
本题解析：试题答案C65根据分断能力分为N（6KA.型、H（10KA.型，根据负载性质分为C、D两种动作曲线。因此 我们现在有4种C65，其中D曲线的C65有两种，因此不能象C45AD似的再叫C65AD了。由于鼠笼式电机启动电流为6-9倍，20ms时出现的尖峰电流又是启动电流的2倍，而C65系列中D曲线的断路器的短路保护的动作值也是20ms，动作倍数是10-14倍，为了保证可靠工作，我们建议选择断路器时应使断路器能够有效地躲过电动机的尖峰电流。

4、问答题  为什么同一电容器会有不同的Kvar值？

点击查看答案

本题答案：某一确定电容元件的电容值C是固定不变的，不会随其端电压
本题解析：试题答案某一确定电容元件的电容值C是固定不变的，不会随其端电压和频率的变化而变化；但是其容抗Xc大小与电网频率成反比，其无功功率与电网频率成正比；电容器的无功功率与其端电压的平方成正比。所以某一确定电容器的无功功率随其端电压和电网频率的提高而变大。
例如产品号为“52423”的M4电容器，其参数为60Kvar（400V/50Hz）、65Kvar（415V/50Hz）、70Kvar（400V/60Hz）。

5、问答题  什么是接地故障保护和漏电保护？

点击查看答案

本题答案：相线和电气设备或装置外露可导电部分、电气装置外可导电部
本题解析：试题答案相线和电气设备或装置外露可导电部分、电气装置外可导电部分、大地之间的短路，称为接地故障，为防止这种故障造成的危害而采用的保护叫做接地故障保护；
漏电保护专指为防止小电流（mA.接地故障造成人身触电、火灾等危害而加装的保护。

6、问答题  NSD断路器能否加电动操作机构？

点击查看答案

本题答案：不能。
本题解析：试题答案不能。

7、问答题  我国现行的有关电气电子设备电涌保护器方面的国家标准有哪些？

点击查看答案

本题答案：《建筑物防雷设计规范》（GB50057-94）第六章防
本题解析：试题答案《建筑物防雷设计规范》（GB50057-94）第六章防雷击电磁脉冲
该国标参照IEC61312－1，2，3
《低压配电系统电涌保护器：选择和应用》（GB18802.12－2005）
该国标等同IEC61643－12
《建筑物电子信息系统防雷技术规范》（GB50343－2004）
《建筑物电气装置》（GB18802.12－2005）第5－53部分第534节过电压保护器
该国标等同IEC60364－5－534－2001
《电信和信号网络电涌保护器：选择和应用》（GB18802.22－2005）
该国标等同IEC61643－22
《低压配电系统电涌保护器：性能要求和试验方法》（GB18802.1－2002）
该国标等同IEC61643－1
《电信和信号电涌保护器：性能要求和试验方法》（GB18802.21－2005）
该国标等同IEC61643－21

8、问答题  C65断路器可否同时配置MX、MN和Vigi附件？

点击查看答案

本题答案：Vigi附件装于断路器的右侧，而MX、MN附件装于断路
本题解析：试题答案Vigi附件装于断路器的右侧，而MX、MN附件装于断路器的左侧，所以三者可以同时安装，这个性质优于C45断路器，C45断路器的MX、MN、Vigi附件均装于断路器右侧，三者只能配其一。

9、问答题  PRD电涌保护器3P+N型，N极和P极上的内阻是否相同？

点击查看答案

本题答案：内阻特性类似，但不完全相同。在不导通的情况下都是大电阻
本题解析：试题答案内阻特性类似，但不完全相同。在不导通的情况下都是大电阻，认为是绝缘的。当电流大到一定程度的时候，电阻迅速减小。不同之处在于，N极是放电管，不导通的情况下电阻更高些，大约30～40MΩ。P极是压敏电阻（MOV），在不导通的情况下可达2MΩ以上。当电流大到一定程度的时候，电阻迅速减小，此时压敏电阻（MOV）减小的速度比放电管更快。

10、问答题  NS断路器的接地漏电保护有哪几种方式？

点击查看答案

本题答案：电子脱扣保护单元STR53UE（用于NS400-630
本题解析：试题答案电子脱扣保护单元STR53UE（用于NS400-630）、具有接地保护（T）可选功能，其特点是剩余电流的脱扣值整定较大（最小为0.2In），用于保护设备不能保护人身。
VigiCompactNS100-630的VigiME、MH、MB的接地电流整定值较小，为30mA至30A，可以用于保护人身和设备。
Compact断路器装上分励线圈MX后与外接Vigirex接地故障保护继电器、零序电流互感器配合使用，剩余电流可调整定范围：30mA-250A，时间延时：0-1S。

11、问答题  MW断路器可否反向进线？

点击查看答案

本题答案：与MT断路器一样，MW断路器可以反向进线，性能不受任何
本题解析：试题答案与MT断路器一样，MW断路器可以反向进线，性能不受任何影响。

12、问答题  InterpactINS负荷开关如何配辅助接点？

点击查看答案

本题答案：INS40~60：可配2个OF或2个CAM模块（CAO
本题解析：试题答案INS40~60：可配2个OF或2个CAM模块（CAO或CAF）；
INS250：可配2个OF或2个CAM模块（CAO或CAF）；
INS400~630：可配3个OF和1个CAM模块（CAO或CAF）；
此OF辅助触点和NS系列断路器的OF辅助触点通用。OF与CAO、CAF通用。
CAM模块用于指示手柄的位置。包括CAO和CAF。
CAO为预断开关（辅助触点在主触点断开前断开）。如，用于在断开InterpactINS前自动断开一个断路器或一个接触器。
CAF为预合开关（辅助触点在主触点闭合前闭合）。

13、问答题  MW40断路器有什么特殊之处？

点击查看答案

本题答案：它只有水平接线一种方式，不能变成垂直接线。MW40不能
本题解析：试题答案它只有水平接线一种方式，不能变成垂直接线。MW40不能配置相间隔板。

14、问答题  是否有M08N1固定式、垂直后连接的断路器替换成MT08H1固定式、垂直后连接方式的Retrofit方案连接排？

点击查看答案

本题答案：没有该种retrofit替换方案。只能采用MT的断路器
本题解析：试题答案没有该种retrofit替换方案。只能采用MT的断路器后，修改盘柜中母排。

15、问答题  Muti9接触器CT有哪些附件？

点击查看答案

本题答案：ACTo+f：反映CT主触头通断位置的辅助触点。本题解析：试题答案ACTo+f：反映CT主触头通断位置的辅助触点。
ACTc：可以使CT被连续和脉冲2种信号控制，后接受的命令有优先权。
ACTp：限制过电压扰动对控制线圈影响的抑制器。
ACTt：延时动作辅助触点头。

16、问答题  MW能否订不带分合闸线圈和储能马达的断路器，如何订购？

点击查看答案

本题答案：SSPA从2005年1月4日起可以接受MW无电操配置的
本题解析：试题答案SSPA从2005年1月4日起可以接受MW无电操配置的订单了，并开始启用全新的MW单系统，以满足不断发展的市场需要。在新订单系统中，电压位置的数字如果是“0”，即表明是选择了无电操配置的订单。

17、问答题  梅兰日兰U86/L86的开关设计采用了什么样的触点接触方式，同其它设计相比较有什么不同？

点击查看答案

本题答案：1、能通过16A电流。
-银镍合金触点比纯银
本题解析：试题答案1、能通过16A电流。
-银镍合金触点比纯银更优！银镍合金保留纯银电阻率低、导电性能好、不起电弧的优点，同时具有合金耐高温、不磨损、抗氧化的优点。
-性能比纯银或银镉金触点更好，使用寿命长，触点不变形、不扩散，钢性强，硬度高，更安全，将粗糟的银中的杂质镉筛除更干净彻底，具更高分断能力。
2、采用跷板结构，减少磨擦，更安全。

18、问答题  NS带电动操作机构后是否还需要选择MX？

点击查看答案

本题答案：Compact NS选择电动操作机构后，可实现远程分、
本题解析：试题答案Compact NS选择电动操作机构后，可实现远程分、合闸，不需要再选择MX线圈。

19、问答题  主要的国际标准有哪些？缩写以及名称分别表示什么？

点击查看答案

本题答案：IEC：国际电工委员会标准
CE：欧洲标准<
本题解析：试题答案IEC：国际电工委员会标准
CE：欧洲标准
UL：美国保险商实验室标准
NEMA：美国电气制造商协会标准
ANSI：美国国家标准
VDE：德国电气工程师协会标准
DIN：德国工业标准
NF：法国标准
JIS：日本工业标准
BS：英国标准
ASTM：美国材料与实验协会标准
AFNOR：法国标准化协会标准

20、问答题  梅兰日兰U86产品后座采用什么特殊设计？优点是什么？

点击查看答案

本题答案：后座采用一体化设计，接线更方便、安全。在盒体内，火线由
本题解析：试题答案后座采用一体化设计，接线更方便、安全。在盒体内，火线由铜件内部连接，接线时只需安装一次，无需重复安装，以免造成隐患，并大大减少了电工师傅的劳动强度。

21、问答题  ATS系统中控制器BA和UA有什么区别？其底座ACP如何连接电源线？

点击查看答案

本题答案：BA主要用于2路市电的自动切换，UA主要用于1路市电和
本题解析：试题答案BA主要用于2路市电的自动切换，UA主要用于1路市电和1台发电机的自动切换，并且UA带自动卸载及重新联结非优先级电路的功能。
BA：AC220V时，从N、R主回路断路器上口的相线、N线分别引至ACP底座上N、R小开关的1、5端子，“5”接相线，“1”接零线；AC380V时，从N、R主回路断路器上口的A相、B相（或C相）分别引至ACP底座上N、R小开关的1、5端子。
UA：AC220V时，将UA的A选择开关拨至“0”位，从N、R主回路断路器上口的相线、零线分别引至ACP底座上N、R小开关的1、5端子，“5”接相线，“1”接零线；AC380V时，将UA的A选择开关拨至“1”位，此时UA有断相保护功能，从N主回路断路器上口的A相、B相、C相、引至ACP底座上N小开关的1、3、5端子，从R主回路断路器上口的A相、B（或C相）引至ACP底座上R小开关的1、5端子。

22、问答题  EGX网关有什么优点？

点击查看答案

本题答案：安装方便且标准化：EGX可以安装在标准DIN导轨上；多
本题解析：试题答案安装方便且标准化：EGX可以安装在标准DIN导轨上；多通讯接口：具有1个RS485，1个RS485/RS232，和一个EthernetRJ45；（特别地，EGX400比EGX200多一个FiberFX/TX）；支持多通讯协议，Modbus，TCP/IP；用户友好操作界面，内置的以及通用的Web页面，分别支持施耐德私有的电力监控软件和通用浏览器对网关进行设置和查询工作；初始化简单，仅需设置以太口IP地址；连接设备众多，最多可直接连接62台设备；订货号分别为EGX200MG和EGX400MG.

23、问答题  要求M断路器完成远方监控测量功能时，如何选配和联接Digipact元件？

点击查看答案

本题答案：需做如下配置：
断路器需配置带COM通讯功能
本题解析：试题答案需做如下配置：
断路器需配置带COM通讯功能的电子脱扣器STR58UE。
断路器根据所需要传输的状态量可以选择配置OF、CE、CD等附件。
断路器根据控制要求配置MX、XF、MCH；
每台断路器配一台指示与控制接口SC150；以上三项与SC150联接。
PM150电力参数测量仪。
多台断路器（具体数量要求参见问题4.7）共用一台数据集中器DC150，每台SC150和PM150通过内部总线与DC150联接，DC150通过Modbus/Jbus总线与PC机、PLC通讯。
当电力参数测量仪选用PM300时，PM300表不通过内部总线与DC150联接，其直接通过MODBUS/JBUS通讯总线向监视器或PLC传输数据。
当Masterpact断路器选用STR68U脱扣单元和ET44接口实现功率测量及通讯功能时，不需要选配Digipact设备。

24、问答题  为什么需要无功补偿？

点击查看答案

本题答案：为了减少长距离输送无功电能节约能源，减小电压降以维持供
本题解析：试题答案为了减少长距离输送无功电能节约能源，减小电压降以维持供电母线的电压水平，我们需要进行无功补偿提高功率因数cosΦ。施耐德电气公司的低压无功补偿产品主要有VarplusM电容器、组合安装板、Varlogic控制器和LC1-D.K专用电容接触器等。

25、问答题  PM800&PM700如何替换PM500？

点击查看答案

本题答案：PM800&PM700系列为新型电力参数测量仪
本题解析：试题答案PM800&PM700系列为新型电力参数测量仪，除具有PM500的全部功能外，还具有：
通讯接口为标准配置，1DI、1DO为标准配置，更多的IO模块，最多可配置18个IO，DI输入不需要外部24VDC供电，报警设定等优点.
PM500>PM700：无通讯功能的PM表
功能相同，但PM700的价格低于PM500）
PM500+RS485>PM710：带通讯功能的PM表
功能相同，但PM710的价格低于PM500+RS485
或>PM810：带通讯功能的PM表PM810的价格与PM500+RS485相同，但功能更强
PM500+RS485+IO22>PM810+PM8M22：带通讯和IO功能的PM表PM810+PM8M22的价格与PM500+RS485+IO22相同，但功能更强.

26、问答题  对于NS开关3P的开关可否配4P的绝缘监视模块？

点击查看答案

本题答案：可以，需要增加联结附件同3P的开关配4P的漏电模块，需
本题解析：试题答案可以，需要增加联结附件同3P的开关配4P的漏电模块，需要增订一只连接附件装置29214（NS100～250）或32457（NS400～630）。

27、问答题  MW断路器是否可以加第二个分励线圈MX？

点击查看答案

本题答案：MW断路器可以加第二个MX，与MT空气断路器相同，加了
本题解析：试题答案MW断路器可以加第二个MX，与MT空气断路器相同，加了第二个MX，就不能再加MN失压线圈。但由于订单流程问题SSPA不能完成。需由客户自己或售后完成。

28、问答题  MA500目前不能定货，能否用STR43ME完全替代？

点击查看答案

本题答案：不完全能。MA500只有短路保护，而STR43ME除了
本题解析：试题答案不完全能。MA500只有短路保护，而STR43ME除了拥有短路保护外，还有过载和缺相保护，这样的话，如果把它应用到单相电机上，MA500没有问题，而STR43ME无法使用。但在三相电机的保护中，STR43ME具有更大的优势，MA500只能与NS630H配合，而STR43ME可以与全系列的NS630配合使用。

29、问答题  电涌保护器SPD系列05年推出了哪些新产品？

点击查看答案

本题答案：（1）新增PRD100r2P、4P，Uc＝440V。<
本题解析：试题答案（1）新增PRD100r2P、4P，Uc＝440V。
（2）推出雷公系列ST固定式电涌保护器。
3P+N中有了带远程指示的产品；
Uc提高到340V、440V；
故障报警指示为电子式：红灯标明内部已损坏，需要更换；绿色表示正常。原ST产品为机械指示窗口。
（3）全新的PRF1产品：
电压保护水平Up降低到0.9和1.5kV，无需加装解耦器；
PRF1N/PE1P50、100；
CombiPRF1组合式（已将前端保护断路器组合到电涌保护器中）。

30、问答题  CT接触器有无二次辅助触点？其线圈的通断电如何控制？

点击查看答案

本题答案：CT接触器无二次辅助触点。其线圈得电回路应接入连续接通
本题解析：试题答案CT接触器无二次辅助触点。其线圈得电回路应接入连续接通的继电器或带自锁的按钮触点；对于不能连续接通的脉冲命令，应增配ACTc辅助装置。

31、问答题  NS断路器的电子脱扣单元STR43MEF和STR43MEFI有什么区别？

点击查看答案

本题答案：STR43ME F不带电流表显示功能，STR43ME
本题解析：试题答案STR43ME F不带电流表显示功能，STR43ME FI带电流表显示功能。

32、问答题  NS塑壳断路器的OF、SD、SDE、SDV有何区别？

点击查看答案

本题答案：OF（开/关）：
指示断路器主触头的实际分合
本题解析：试题答案OF（开/关）：
指示断路器主触头的实际分合位置。
SD（自动脱扣指示）：
包含分励（MX）、欠压（MN）和各种故障保护脱扣。
SDE（故障脱扣指示）：
仅指示各种故障的保护动作脱扣，不含MX、MN的动作。
SDV（Vigi故障指示）：
仅反映Vigi模块的动作。

33、问答题  C32H-DC小型直流断路器使用时有什么注意事项？

点击查看答案

本题答案：额定电流最大至40A。
OF、SD、MX、M
本题解析：试题答案额定电流最大至40A。
OF、SD、MX、MN与C45通用。
要严格按照要求接线。
（1）对单极断路器，上进线接负；下进线接正。
（2）对双极断路器，上进线左接负右接正；下进线左接正右接负。

34、问答题  INT负荷开关能否加分励线圈和辅助触点？

点击查看答案

本题答案：不可以.因负荷开关无保护功能，本身无执行机构，故不能加
本题解析：试题答案不可以.因负荷开关无保护功能，本身无执行机构，故不能加分励线圈和辅助触点.

35、问答题  梳形母排是否可以用于4P的断路器+漏电模块的连接？

点击查看答案

本题答案：可以。4P的断路器加漏电模块共占7个模数，这样可以使用
本题解析：试题答案可以。4P的断路器加漏电模块共占7个模数，这样可以使用4P的梳形母排，于是需要空出1个模数后，才能接另外的断路器。

36、问答题  新推出的Easypact NSD400/630的辅助开关和电压脱扣器如何选取？

点击查看答案

本题答案：Easypact NSD400/630可以同时安装两个
本题解析：试题答案Easypact NSD400/630可以同时安装两个辅助开关（AX）和一个报警开关（AL）。
Easypact NSD400/630只能安装一个欠压脱扣（UVR）或分励线圈（SHT）。

37、问答题  NS400/630开关选配带接地故障保护的STR53UE电子脱扣器，是否需要加装外部电流互感器？

点击查看答案

本题答案：对4P开关而言，不需要加装外部电流互感器，因其互感器已
本题解析：试题答案对4P开关而言，不需要加装外部电流互感器，因其互感器已内置于开关本体。
对3P开关而言，如果仅实现三极接地故障保护，则不需加装外部电流互感器，在定电子脱扣器时只需定带接地故障保护功能的STR53UEFT（订货号：32425）；如果要实现四极接地故障保护，则中性线需加装外部电流互感器；但需特别注意的是：此时在定电子脱扣器时需定带外部互感器的接地故障保护功能的STR53UEFT（订货号：32429）及外部中性线电流互感器CT（订货号：150A36950；250A36951；400A36952；630A32440）

38、问答题  MW开关二次接线端子接线时注意什么，如发现接线端子无法压紧线缆时怎么办？

点击查看答案

本题答案：首先要注意使用合适的螺丝刀，端子接线要求使用直径3.5
本题解析：试题答案首先要注意使用合适的螺丝刀，端子接线要求使用直径3.5螺丝刀。操作详见安装手册。
若端子已坏，可单独购买端子，若比较紧急，先用其他断路器闲置的端子（只限3线）。

39、问答题  施耐德有没有铝母线，最大电流到多少，铜铝母线如何搭接？

点击查看答案

本题答案：施耐德有铝母线，最大电流到4000安培。当发生铝母线需
本题解析：试题答案施耐德有铝母线，最大电流到4000安培。当发生铝母线需要和铜母线搭接时，可以直接搭接或者镗锡。

40、问答题  ATNS的转换时间最小是多少？

点击查看答案

本题答案：1.5秒。样本中的转换延时0秒指的是控制器上有意的延时
本题解析：试题答案1.5秒。样本中的转换延时0秒指的是控制器上有意的延时，1.5秒指的是操作机构动作的时间。

41、问答题  MC系列多回路监控单元工作指示灯的的含义？

点击查看答案

本题答案：MC系列多回路监控单元工作指示灯有3个。
P
本题解析：试题答案MC系列多回路监控单元工作指示灯有3个。
Power：工作电源指示，当装置通电时黄灯常亮
Error：告警指示，当装置故障或有告警信号时红灯常亮
Com：通讯指示，当有通讯数据传输时黄灯常亮或闪烁

42、问答题  为什么NS开关电子式控制单元4P3t、4P4t的订货号是一样的而热磁脱扣器是不一样的？

点击查看答案

本题答案：电子式控制单元可通过旋钮调节中性线的保护，而热磁脱扣器
本题解析：试题答案电子式控制单元可通过旋钮调节中性线的保护，而热磁脱扣器需要通过选择合适的控制单元来实现中性线的保护。

43、问答题  MW断路器有哪些主要技术规格和特点？

点击查看答案

本题答案：有630、800、1000、1250、1600、200
本题解析：试题答案有630、800、1000、1250、1600、2000、2500、3200、4000A。
额定运行电压：AC500V。
尺寸有大小二种，MW06-16为小尺寸，与MT的N型相同；MW20-40为大尺寸，与MT的H/L型相同。
3极/4极、固定式/抽屉式均有。
极限分断能力：MW06-16为42KA，MW20-32为40KA，MW40为65KA，有3种控制单元可配。2.0为二段保护，5.0为三段段保护，5.0A为三段段保护带电流表显示。
3种控制电压：AC220V、AC380V、DC220V。

44、问答题  如何理解断路器的极限短路分断能力、运行短路分断能力和短时耐受电流？

点击查看答案

本题答案：极限短路分断能力（Icu），是指在一定的试验参数（电压
本题解析：试题答案极限短路分断能力（Icu），是指在一定的试验参数（电压、短路电流、功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。它的试验程序为O t CO，“O”为分断，“t”为间歇时间，一般为3min，“CO”表示接通后立即分断。
运行短路分断能力（Ics），是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为O t CO t CO，“O”为分断，“t”为间歇时间，一般为3min，“CO”表示接通后立即分断。
短时耐受电流（Icw），是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，Icw是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，它是针对B类断路器的。
在选择断路器时依据的一个重要原则是断路器的短路分断能力≥线路的预期短路电流，这个断路器的短路分断能力通常是指它的极限短路分断能力。

45、问答题  NS400配电子脱扣器时的额定电流有多少档？

点击查看答案

本题答案：对于配电回路，可以有150A，250A，400A三种，
本题解析：试题答案对于配电回路，可以有150A，250A，400A三种，因为电流互感器在本体内，所以选择不同电流的断路器需从本体上区分额定电流，额定电流不同，本体订货号不同，脱扣器不变。
对于电动机回路，可以有120A，200A，320A三种，分别对应于框架额定电流的0.8倍，同样也是从本体上区分额定电流，额定电流不同，本体订货号不同，脱扣器不变。

46、问答题  PM800系列产品控制电源110～415VAC和125～250VDC是否有不同的产品订货号？

点击查看答案

本题答案：PM800系列产品的控制电源110～415VAC和12
本题解析：试题答案PM800系列产品的控制电源110～415VAC和125～250VDC是通用的，即只有一种订货号。

47、问答题  RCI流控继电器和RCU相控继电器产品上的粘滞调整范围和故障选择记忆及复位的含义是什么？

点击查看答案

本题答案：粘滞范围：粘滞是指输出接点动作值与返回值之间存在差异，
本题解析：试题答案粘滞范围：粘滞是指输出接点动作值与返回值之间存在差异，也就是说，动作值和返回值不同，这两个值之间的范围就是粘滞范围.该值可通过产品前面板上的调整旋钮来设定，以百分比为单位。
其目的是为了避免由于电网的扰动，当输入值与动作阈值十分接近时输出接点频繁动作。
故障选择记忆及复位：产品前面板上具有一个两位置的开关和一个”R”指示灯标明该功能。
当拨到”ON”时，具有故障记忆功能，则当发生故障后，”R”灯会亮，必须手动复位（将开关拨到”OFF”，”R”灯熄灭后，再拨到”ON”即可），再次正常使用；当拨到”ON”时，具有故障记忆功能，则当发生故障后，”R”灯会亮，必须手动复位（将开关拨到”OFF”时，不具有故障选择记忆功能，即发生故障时，”R”灯不会亮，不需要复位，也可以正常使用.则无法知道故障是否发生过。

48、问答题  05年新推出的MC系列多回路监控单元的主要功能有哪些，应用于哪种情况？

点击查看答案

本题答案：MC系列多回路监控单元主要应用于对监控要求较简单的配电
本题解析：试题答案MC系列多回路监控单元主要应用于对监控要求较简单的配电回路中，可监控多条回路。具有标准RS485接口，Modbus协议。分别有三种型号：MC09，MC18，MC08。其中，MC09可实现遥测功能，测量9个单相电流和一个三相电压；MC18可实现遥信功能，有18路数字输入；MC08可实现遥控功能，具有8路输入，8路输出。

49、问答题  C65断路器可以同时加装MX+OF及挂锁辅件吗？

点击查看答案

本题答案：可以。因为MX+OF等电气附件均插装在C65断路器的左
本题解析：试题答案可以。因为MX+OF等电气附件均插装在C65断路器的左侧，其联动是通过机械部件插入C65断路器手柄左侧的孔来完成。而挂锁辅件是直接加装C65手柄的上侧（或下侧）的横槽上，所以二者并不相互影响。

50、问答题  ATS切换系统的控制器如何完成与监控系统之间的通讯？

点击查看答案

本题答案：控制器选用UA，直接通过内部总线Batibus与Dig
本题解析：试题答案控制器选用UA，直接通过内部总线Batibus与Digipact系统的数据集中器DC150连接完成通讯功能。

51、问答题  什么情况下需选配CLS就地指示与控制模块？

点击查看答案

本题答案：当需要在开关柜的前面板上操作控制NS断路器并显示其运行
本题解析：试题答案当需要在开关柜的前面板上操作控制NS断路器并显示其运行状态时，但是断路器却在开关柜门内或抽屉中时，此时可以对相应NS断路器配置一台CLS150就 91ExAM.org地指示与控制模块，安装在开关柜的前面板上即可完成上述功能。除此功能要求之外，一般不必选配CLS150。CLS150通过内部总线与NS断路器和DC150数据集中器联接通讯。

52、问答题  VarlogicNR6，NR12功率因数控制器与R6，R12相比，有哪些不同？

点击查看答案

本题答案：1.外观设计和外型尺寸的差别：
外观设计：N
本题解析：试题答案1.外观设计和外型尺寸的差别：
外观设计：NR6和NR12采用统一的外观设计，这与R6和R12有两种不同的外观设计不同，另外，NR6和NR12将显示屏置于左侧，而将编程键门盖置于右侧并向右侧开启，这种设计更符合操作习惯，更加人性化。
外型尺寸：R6和R12：144X144；NR6，NR12：150X150
开孔尺寸：无变化，均为138X138。因此替换变得轻松容易。
2.NR6和NR12背光式LCD显示屏
3.NR6和NR12报警信息增加至10项，原R6和R12为8项。
4.NR6和NR12具有风扇启动触点，当温度超过设定值时，可输出信号启动风扇。
5.测量电压和工作电压合二为一。
6.增加了一种程序：优化程序，可自动选择最合适的步投入，而无需先投入调整步。
7.默认电流互感器二次侧电流为5A。
8.C/K值无需计算，查表即可（见用户手册）。
9.具有高压应用。

53、问答题  内部总线上面可以联接的装置数量如何确定？内部总线的长度如何确定？

点击查看答案

本题答案：联接到内部总线上的装置最大数量是通过“通讯
本题解析：试题答案联接到内部总线上的装置最大数量是通过“通讯点数”计算的，联接到一条内部总线上的所有装置的点数和不能超过100点，如果超过100点，可以增加一条总线和一台DC150数据集中器。DC150、SC150、PM150、MT/OF/SD/SDE等各种装置所占用的点数参见产品目录《电气设备管理系统Digipact梅兰日兰》（SCDOC215-LV）Page22。
使用不同截面的双绞线作为内部总线时，其限定的最大长度为：0.75mm2200m、1.5mm2400m、2.5mm2700m。
双绞线的总电阻值必须小于12欧姆，如果超出以上限定，可以增加电缆截面积；或增加一个DC150，建立两个短一些的内部总线结构。

54、问答题  PM800电力参数测量仪寄存器表中的量程系数各代表什么意思？

点击查看答案

本题答案：组A为三相电流，表示的意思是10的幂，默认值为0。本题解析：试题答案组A为三相电流，表示的意思是10的幂，默认值为0。
组B为中性线电流，表示的意思是10的幂，默认值为0。
组D为三相电压，表示的意思是10的幂，默认值为0。
组E为中性线电压，表示的意思是10的幂，默认值为－1。
组F为功率，表示的意思是10的幂，默认值为0。

55、问答题  R12、RC12控制器编程模式中，每步补偿电容器可按三种方式编程表示什么意思？

点击查看答案

本题答案：三种方式编程为：固定步（1）；不用步（0）；正常步（A
本题解析：试题答案三种方式编程为：固定步（1）；不用步（0）；正常步（AUTO，自动）。
固定步（1）：表示固定补偿，不需自动调整，设为1即可。
不用步（0）：表示某组电容器不让投入，或电容器故障需检修，这时，若此步设为0，此组电容器将被从回路中摘除出来.
正常步（AUTO，自动）：即是通常4种可能的程序调整方案（n，CA，Cb，S）.

56、问答题  如何选择2P/3P的PRF1？

点击查看答案

本题答案：在样本中我们可以查到1P的PRF1，它可以泄放60KA
本题解析：试题答案在样本中我们可以查到1P的PRF1，它可以泄放60KA的10/350μs的雷电流，可以泄放200KA的8/20μs的雷电流。2P的我们需要选择2个1P的PRF1，3P的我们需要选择3个1P的PRF1。PRF1非常适合做首级保护，防止直击雷的袭击。如果保护设备，我们建议在设备端还要加装一个满足Up值要求的电涌保护器。如果首端与末端电涌保护器之间的距离过长时，建议在二者之间选用解耦器L40A，以PRF1和低残压电涌保护器的动作配合。

57、问答题  梅兰日兰面板开关中呼叫铃（U960）是开关还是门铃？

点击查看答案

本题答案：呼叫铃U960仅仅是个门铃。它可与U240PB或U24
本题解析：试题答案呼叫铃U960仅仅是个门铃。它可与U240PB或U240PBL/L240PBL（带指示牌，可写上相应的标牌内容）大跷板门铃开关配合使用，适用于经理人办公室、医院机构等场所。

58、问答题  MW断路器的控制元件（MCH、MX、XF）有无DC110V？

点击查看答案

本题答案：其控制回路电压只有AC220V、AC380V、DC22
本题解析：试题答案其控制回路电压只有AC220V、AC380V、DC220V三种，没有DC110V控制电压。

59、问答题  用于NS断路器通讯的辅助触点（OF、SD、SDE、SDV、CE/CD）有哪几种？

点击查看答案

本题答案：29450：标准的辅助触点OF、SD、SDE、SDV；
本题解析：试题答案29450：标准的辅助触点OF、SD、SDE、SDV；
29287：指示抽出式断路器“联接/断开”位置的标准辅助触点（CE/CD）；
29453：NS100 250带通讯功能的辅助触点组（包含OF、SD、SDE）；
32551：NS400 630带通讯功能的辅助触点组（包含OF、SD、SDE）；
29296：NS100 630带通讯功能的“工作/退出”位置指示辅助触点CE/CD；
29441/31549/32652/32848：分别对应于NS100160/NS250/NS400/NS630带通讯功能的MT电动操作机构+通讯OF、SD、SDE（每种型号包含MT、OF、SD、SDE）。
以上仅29450、29287需要与SC150联接，其它均直接通过内部总线与DC150联接。

60、问答题  电涌保护器的上口进线端为什么要配一断路器？该断路器应如何选型？

点击查看答案

本题答案：配置断路器的原因有二：
当通过电涌器的涌流大
本题解析：试题答案配置断路器的原因有二：
当通过电涌器的涌流大于其Imax，电涌保护器将被击穿而造成回路的短路故障，为切断短路故障并且不影响回路供电，需要加装此断路器。
每次发生雷击都会引起电涌器的老化，加上漏电流的原因，电涌器可能过热老化寿命终止，断路器的热保护系统在电涌器达到最大可承受热量前动作断开电涌器。
对所配断路器的要求：
在额定电流下施加20个标准的8/20微秒和1.2/50微秒测试脉冲时，断路器不脱扣。
电涌器短路时断路器要动作。
断路器的选型：

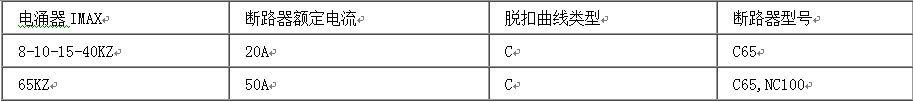

电涌器每极都必须设置保护，例如1P+N的电涌器必须用2P的断路器保护；断路器的分断能力必须大于该处的最大短路电流。可参照下表选型。

61、问答题  M9系列开关的延伸旋转手柄开孔中心与配电箱的门轴之间的最小距离？

点击查看答案

本题答案：最小距离为100mm
本题解析：试题答案最小距离为100mm

62、问答题  断路器的额定绝缘电压是如何规定的？

点击查看答案

本题答案：电器的额定绝缘电压与介电性能试验电压、爬电距离等有关，
本题解析：试题答案电器的额定绝缘电压与介电性能试验电压、爬电距离等有关，在任何情况下额定工作电压的最大值不应超过额定绝缘电压值。GB14048.1－93中，若电器没有明确规定额定绝缘电压，则规定工作电压的最大值可认为是其额定绝缘电压。

63、问答题  为什么系统中有PM表和电容控制器时，有时两个表上功率因数的读数不一样？

点击查看答案

本题答案：PM表上读出的功率因数p.F.=P/S，电容控制器上读
本题解析：试题答案PM表上读出的功率因数p.F.=P/S，电容控制器上读出的数据是cosΦ，是电流和电压夹角的余弦函数。当系统中没有谐波时，两个值是相等的；当系统中有谐波时两个值是不相等的。正因为如此，要求电容控制器的电流、电压输入必须严格按照要求接，如果是220V电压输入，电流、电压必须取自同一相；如果是380V输入，取A相电流，B、C相电压信号。否则就不能正常工作。

64、问答题  NS配置脱扣保护单元时，需特别注意事项？

点击查看答案

本题答案：NS80H只有MA电磁脱扣单元。
NS400
本题解析：试题答案NS80H只有MA电磁脱扣单元。
NS400-630无TM热磁脱扣单元，有用于直流电网保护的MP电磁脱扣器。

65、问答题  电容器的控制器是否有690V的？

点击查看答案

本题答案：电容器的控制器不能直接接入690V，只能用降压变压器从
本题解析：试题答案电容器的控制器不能直接接入690V，只能用降压变压器从690V变到合适的控制器可以接受的电压。

66、问答题  NS80H与其它NS断路器相比，有什么不同？

点击查看答案

本题答案：在COMPACTNS系列中NS80H断路器尺寸最小，分
本题解析：试题答案在COMPACTNS系列中NS80H断路器尺寸最小，分断能力只有一种H型，不能配置SDE，安装方式仅能固定板前接线，不能配电动操作机构和Vigi模块，不能组成ATS电源自动切换系统，脱扣单元不可选，只有MA型短路磁保护，与断路器做成一体。常与热继电器、接触器配合用于电动机的三元件控制保护。

67、问答题  低压断路器的作用及其额定电压和额定电流的确定？

点击查看答案

本题答案：低压断路器主要用于线路的过载、短路、逆电流、失压、欠压
本题解析：试题答案低压断路器主要用于线路的过载、短路、逆电流、失压、欠压及漏电保护，也可用于不频繁起动的电动机的保护及操作或转换电路。
额定电压的确定：按线路的额定电压选择，即断路器的额定电压Unzd大于等于线路额定电压Unx。
额定电流的确定：按线路计算电流选择，即断路器的额定电流Inzd大于等于线路计算电流Ijs。

68、问答题  VarplusM1、M4系列电容器是否需要接地？

点击查看答案

本题答案：VarplusM1、M4系列电容器的塑料外壳具有双重绝
本题解析：试题答案VarplusM1、M4系列电容器的塑料外壳具有双重绝缘的作用，不需要接地。对于P400电容补偿模块，其安装板有金属部件，有接地片。

69、问答题  什么型号的漏电产品有100/500mA动作值？

点击查看答案

本题答案：VigiNC100有500mA动作值。
NS
本题解析：试题答案VigiNC100有500mA动作值。
NS绝缘监视模块和VigiNSD均有100/500mA动作值。
MT的6.0/7.0脱扣器有500mA动作值。
Vigirex继电器有100/500mA动作值。

70、问答题  使用E型互感器时，对应的Vigirex有什么要求？

点击查看答案

本题答案：当使用IE80、ME120、SE200互感器时，Vig
本题解析：试题答案当使用IE80、ME120、SE200互感器时，Vigirex继电器的整定值一定要大于或等于300毫安，不能小于300毫安。

71、问答题  NS的联结安装方式注意事项？

点击查看答案

本题答案：NS80H只有固定板前接线一种方式。
NS1
本题解析：试题答案NS80H只有固定板前接线一种方式。
NS100-630插入式后联结与前联结的所选套件型号完全一样，只是后联结要加订长绝缘端子。
ATS电源切换系统的断路器不能用抽出式安装方式，后连接仅只能用长联结方式。
插入式和抽出式套件中不含辅助装置的二次线连接附件，需要单独订货。

72、问答题  K系列防水配电箱中IP65，IK09分别表示什么意思？

点击查看答案

本题答案：IP65：6为防固体进入的最高等级“对 灰尘
本题解析：试题答案IP65：6为防固体进入的最高等级“对灰尘密封”；5表示对任何角度的喷水进入保护。
IK09：可以承受相当于5Kg的重物在20cm的高度自由落体状态下对箱体所造成的冲击，折算为10焦耳功。

73、问答题  对NS断路器，如何选择后连接端子？

点击查看答案

本题答案：NS100~250NS400~630
套件3
本题解析：试题答案NS100~250NS400~630
套件3P4P3P4P
固定式短29237（6短/套）29238（8短/套）无无
混合29239（2长4短）29240（4长4短）32477（2长4短）32478（4长4短）
插入式29276（3件/套）29277（4件/套）32526（3件/套）32527（4件/套）

74、问答题  对各类线路的绝缘电阻值有何具体要求？

点击查看答案

本题答案：不同线路对绝缘电阻有不同要求。一般来说，高压比低压的的
本题解析：试题答案不同线路对绝缘电阻有不同要求。一般来说，高压比低压的的要求高，新设备比老设备的要求高，室外的比室内的要求高，移动的比固定的要求高。
一般低压电力线路和照明线路，要求绝缘电阻不低于0.5兆欧。
高压架空电力线路，要求每个绝缘子的绝缘电阻不低于300兆欧。
新装、大修和更换二次接线时，二次回路的每一支路和操作机构和电源回路，其绝缘电阻均不应低于1兆欧。在潮湿环境中可降至0.5兆欧。
运行中的6～10千伏电缆线路，其绝缘电阻不应低于400～1000兆欧（干燥季节取较大值，潮湿季节取较小值）；35千伏电缆线路的绝缘电阻应不低于600～1500兆欧。

75、问答题  定时开关的2、3、4通道表示什么意思？

点击查看答案

本题答案：通道数目表示表示一个定时开关具有的输出转换触点的数目，
本题解析：试题答案通道数目表示表示一个定时开关具有的输出转换触点的数目，可以分别对多个通道单独进行编程设定，具有多个通道的一个定时开关可以同时控制多个不同控制要求的电路，即一个多通道定时开关可以当作多台单通道定时开关使用。

76、问答题  《Multi9低压终端配电产品产品目录》中说明漏电保护器件具有滤波装置，请问其作用是什么？

点击查看答案

本题答案：元件内部安装有压敏电阻，可以避免各种瞬态过电压引起得开
本题解析：试题答案元件内部安装有压敏电阻，可以避免各种瞬态过电压引起得开关电子器件的损坏和断路器误动作而脱扣.

77、问答题  Easy9系列的产品是否可以使用梳状母排？

点击查看答案

本题答案：可以。Easy9系列的产品可以根据极数的不同，按照C6
本题解析：试题答案可以。Easy9系列的产品可以根据极数的不同，按照C65的形式配不同的梳状母排。

78、问答题  施耐德电涌保护器分为哪几大类产品？

点击查看答案

本题答案：有PRD可更换式、ST固定式、PRF1、PRI通讯型四
本题解析：试题答案有PRD可更换式、ST固定式、PRF1、PRI通讯型四类。
可更换式PRD65r/40r、PRD40/15/8，其中65、40、15、8是其最大放电电流Imax（KA），“r”型电涌器带有远程指示触点发出“可更换部分需要更换”的信息。PRD的特点是保护模块能够被迅速更换。
固定式分为STH、STM、STD，它们的最大放电电流Imax（KA）分别是65、40、10。
符合I类实验PRF1，Imax=60KA（10/350微秒）。
PRI型电涌保护器专用于保护数字电话网络中的敏感设备、自动化系统（工作电压12至48V）和计算机数据网络（工作电压为6V）。

79、问答题  梅兰日兰面板开关中全自动红外线感应开关（U410/L410）和声光控延时开关（U420）延时时间各是多少？如何调节？

点击查看答案

本题答案：全自动红外线感应开关U410/L410，利用红外线技术
本题解析：试题答案全自动红外线感应开关U410/L410，利用红外线技术控制原理进行全自动控制。当光线较暗时，专用传感器探测到人体红外光谱的变化，开关自动接通负载并延时到设定时间，延时时间16~400s（可随意调节），当光亮度足够时，自动抑制接通；做到人到灯亮，人离灯熄，节省能源.在开关的右侧面有两个调节旋钮，上面一个是延时时间调节旋钮，下面一个是光线强度调节旋钮，当开关被安装到墙上后，则不再可以进行调节。
声光控延时开关U420，延时时间15~300s，触发声响52分贝，不能调节。时间和光线调节同U410/L410.

80、问答题  面板及底壳在做灼热丝试验时，分别应通过多少oC的温度测试？

点击查看答案

本题答案：650篊，底壳：850篊
本题解析：试题答案650篊，底壳：850篊

81、问答题  IC200的盘柜前面板式安装探头（IP54），是否可以用在户外？

点击查看答案

本题答案：不可以，建议用户加防雨措施。
本题解析：试题答案不可以，建议用户加防雨措施。

82、问答题  P400组合板分为几种类型？

点击查看答案

本题答案：标准型分为单模块、双模块两种；
加大H型分为
本题解析：试题答案标准型分为单模块、双模块两种；
加大H型分为单模块、双模块两种；
带失谐电抗器的DR型，只有单模块无双模块；
接线模块，用于连接上述补偿模块和接触器的电源线和控制线（最多联结5个模块）。
注：单模块含1组电容器、1个接触器、1组保护熔断器；双模块含2组电容器、2个接触器、1组保护熔断器；

83、问答题  C32N的工作电压最大能到多少？

点击查看答案

本题答案：老的产品C32N最大工作电压实验数据可以到达430V，
本题解析：试题答案老的产品C32N最大工作电压实验数据可以到达430V，新产品OsmartC32N最大工作电压实验数据可以到达415V

84、问答题  NS用作负荷开关时，如何选型？

点击查看答案

本题答案：选用NS100～630NA型产品，即末位字母&ldqu
本题解析：试题答案选用NS100～630NA型产品，即末位字母“NA”表示为完整的负荷开关；对于NS100～250也可以选择一台断路器本体加一个负荷开关连接件组装而成，此连接件安装在脱扣单元的位置，使开关主回路联通。NS负荷开关可以配置除脱扣单元外的其它附件，如电操、漏电模块等，可以插入、抽出安装，也可以组成ATS电源转换系统。
对于NS800～1250负荷开关，有带旋转手柄和不带旋转手柄之分，参照样本直接选型，也可以配置其它相应附件。

85、问答题  NS开关的热磁脱扣器的短路保护是否可调？

点击查看答案

本题答案：NS开关160A以下的断路器的Im是固定的，200A以
本题解析：试题答案NS开关160A以下的断路器的Im是固定的，200A以上的是可调的。

86、问答题  VarlogicR6/R12控制器的测量输入电压电流有几种接线方式？

点击查看答案

本题答案：控制器根据输入的测量电压电流计算进行控制动作。
本题解析：试题答案控制器根据输入的测量电压电流计算进行控制动作。
L-L方式
电压输入跨接二相（如L2、L3）线电压，电流输入第三相（L1）的相电流。
L-N方式
电压电流输入均接某一相（如L1相）的相电压和相电流。
注：接线方式必须与控制器的编程设定一致。

87、问答题  电容器分组不是恰好为6组或12组，如何选择R6、R12？

点击查看答案

本题答案：当电容器分组小于或等于6组时，选择R6；当电容器分组小
本题解析：试题答案当电容器分组小于或等于6组时，选择R6；当电容器分组小于等于12并大于6组时，选择R12。

88、问答题  05年推出的新系列的PRF1产品是否需要配合L40A解耦器？

点击查看答案

本题答案：不需要。因为新产品PRF1将Up（电压保护水平）降低到
本题解析：试题答案不需要。因为新产品PRF1将Up（电压保护水平）降低到2.5kV以下，则SPD级间配合将变得很容易，所以不需要再通过串接解耦器来进行级间配合。

89、问答题  用户在选用ATNS是否可以实现漏电保护功能？

点击查看答案

本题答案：如果用户需要增加漏电功能，当断路器为C65时，只能通过
本题解析：试题答案如果用户需要增加漏电功能，当断路器为C65时，只能通过加漏电继电器实现；如果是NS断路器可以加漏电继电器，也可以加Vigi模块。但是由于ATNS结构决定了其如果到了现场后，用户不能自己在现场增加断路器的附件，如果有特殊要求需订货时注明或申请施耐德工程师现场服务。

90、问答题  梅兰日兰U86/L86开关是采取何种技术消灭电弧的？

点击查看答案

本题答案：银镍合金触点，通过电流可高至16A，导电性能好。本题解析：试题答案银镍合金触点，通过电流可高至16A，导电性能好。
开关采用点对点上下瞬间分断的接触方式，增大爬电距离，避免产生电弧。
采用跷板结构实现电流的通断，减少摩擦，减少电弧。

91、问答题  C32N与C45N可以加漏电附件吗？

点击查看答案

本题答案：C32N没有漏电附件，C45N的有漏电附件，但是C45
本题解析：试题答案C32N没有漏电附件，C45N的有漏电附件，但是C45系列的产品目前停售了，如果需要漏电保护，，需要选择C65系列的断路.

92、问答题  带过压保护的VigiC65G的动作电压是多少？有无3P、4P的VigiC65G？

点击查看答案

本题答案：Vigi C65G的动作电压是280V±
本题解析：试题答案Vigi C65G的动作电压是280V±5%VAC，没有3P、4P的VigiC65G。

93、问答题  ITM多功能定时开关中EEPROM是什么，其功能是什么，是必选件吗？

点击查看答案

本题答案：EEPROM是ITM的备份存储器，可将其插入ITM上。
本题解析：试题答案EEPROM是ITM的备份存储器，可将其插入ITM上。其功能是可将某个ITM内用户已编好的程序，拷贝至该存储器上，然后再将其复制到其它的ITM上。EEPROM不是必选件，一般是当客户选配了多台ITM，同时其编程相同或是类似时，为简便其重复编程操作而选用。所有的ITM的EEPROM卡都是通用的。

94、问答题  双电源自动切换系统执行的国家标准是什么，分为哪两种？

点击查看答案

本题答案：GB14048.11-2002为新颁布的国家标准，主要
本题解析：试题答案GB14048.11-2002为新颁布的国家标准，主要适应于额定电压交流不超过1000V或直流不超过1500V的自动转换开关电器。适用于紧急供电系统，在转换电源期间中断向负载供电的ATSE。操作程序有两个自动转换过程组成，即自投自复开关。被监测的电源偏差为：电源电压或频率的非正常改变。分类两种：PC级和CB级。PC级：能够接通、承载但不用于分段短路电流的ATSE。CB级：配备过电流脱扣器ATSE，它的主触头能够接通并用于分断短路电流。PC级主要指接触器，隔离开关等组成的ATSE，CB级指由两个断路器组成。

95、问答题  Masterpact用作负荷开关时，如何选型？

点击查看答案

本题答案：对于负荷开关，本体和各种附件的选择与M断路器相同，控制
本题解析：试题答案对于负荷开关，本体和各种附件的选择与M断路器相同，控制单元选取有STR08和STR18之分。
对于NI、HI型负荷开关只能配置STR08，其为一空单元（无保护）；对于HF型负荷开关只能配置STR18L，当开关合闸于短路故障上时，控制单元动作负荷开关瞬时跳闸。

96、问答题  如何实现断路器MT的通讯？如何接线？

点击查看答案

本题答案：用户可根据需求选择本体通讯模块和抽架通讯模块，它们分别
本题解析：试题答案用户可根据需求选择本体通讯模块和抽架通讯模块，它们分别反映了MT本体和抽架上的电气参数及状态量。因此，固定式MT只能选择本体通讯模块，抽屉式MT可同时选择两种通讯模块或只选择本体通讯模块。所有通讯模块必须提供直流24V工作电源。
只有本体通讯模块的接线：
（1）从直流24V电源侧引出2根电源线，分别接到每台MT二次端子排上的E1（+）、E2（-）；
（2）对于4线通讯方式，从MT二次端子排上的E3A.、E4B.、E5（A’）、E6（B’）引出
4芯屏蔽双绞线，分别接至另一台MT断路器二次端子排上的E3A.、E4B.、E5（A’）、E6（B’），依次连接，构成4线通讯总线
（3）对于2线方式，只要在每台MT二次端子排上短接E3和E5、E4和E6，然后引出2芯屏蔽双绞线，依次连接，构成2线通讯总线。
本体通讯模块+抽架通讯模块的接线：
（1）从外部直流24V电源侧引出2芯导线，接到一个抽架通讯模块上部的一对“+”“-”端子，再从其旁边的一对“+”“-”引出2芯导线，接到另一个抽架通讯模块上部的“+”“-”端子，依次连接所有抽架通讯模块。
（2）用两芯导线连接MT二次端子排上的E1（+）和E2（—）至抽架通讯模块下部的“+”“-”端子；
（3）用4芯屏蔽双绞线连接MT二次端子排上的E3A.、E4B.、E5（A’）、E6（B’）至抽架通讯模块breaker侧的对应端子；
（4）用导线连接MT二次端子排上的911、914、811、812、311、314至抽架通讯模块上的CT、CD、CE接点；
（注：OF、SDE、CH、PF、XF、MX与本体通讯模块的连接，已在断路器内部完成，这里的OF、SDE、CH、PF是和本体通讯模块配套供应的专用附件，并不占用MT断路器标准配置的同类接点数量。）
（5）用4芯屏蔽双绞线连接抽架通讯模块上的B’、B、A’、A（network侧）至另一个抽架通讯模块上的B’、B、A’、A（network侧），同时接好屏蔽线，依次连接所有抽架通讯模块，构成4线通讯总线。
（6）对于2线通讯方式，只要在每个抽架通讯模块上network侧，短接A和A’、B和B’，然后引出2芯屏蔽双绞线，依次与其它抽架通讯模块相连接；

97、问答题  Multi9有无10mA动作的Vigi模块？Vigi300S中的“S”表示什么意思？

点击查看答案

本题答案：有10mA动作的Vigi模块；“S&rdq
本题解析：试题答案有10mA动作的Vigi模块；“S”表示带有时间延时，和下级瞬时动作的30mA漏电模块配合使用时，二者的动作具有选择性。

98、问答题  什么是谐波？谐波是怎样产生的？有何危害？

点击查看答案

本题答案：当正弦波电压施加在非线性电路上时，电流就变成非正弦波，
本题解析：试题答案当正弦波电压施加在非线性电路上时，电流就变成非正弦波，非正弦波电流在电网阻抗上产生压降，会使电压波形也变为非正弦波。非正弦波可分解为傅立叶级数，其中频率与工频相同的分量称为基波，频率大于基波的分量称为谐波。例如整流换流设备、电炉、变频器、可控硅设备、电子用品等都会产生谐波。
谐波会对公用电网造成危害：
使电网中元件产生附加的谐波损耗，降低发电、输电及用电设备的使用效率；
在中性线上叠加出电流，使中性线发热，甚至发生火灾；
引起电网中局部的并联谐振和串联谐振，从而使谐波放大，上述危害进一步加大；
使继保设备误动作，测量设备失准；
对通讯、电子类设备产生干扰；

99、问答题  ATS中将BA控制器的“17-18”、“20-21”间短接线拆除有何作用?

点击查看答案

本题答案：当“17-18”间短接线拆除时
本题解析：试题答案当“17-18”间短接线拆除时，正常电源N变为备用电源，备用电源R变为正常电源。
当“20-21”间短接线拆除时，电源的自动切换功能被闭锁，不能完成自动转换动作。
一般正常使用时，应将“17-18”、“20-21”短接。

100、问答题  全自动红外线感应开关（U410）与红外感应带消防保护开关（U415）有什么区别？

点击查看答案

本题答案：红外感应开关（U410），利用红外线技术控制原理进行全
本题解析：试题答案红外感应开关（U410），利用红外线技术控制原理进行全自动控制。当光线较暗时，专用传感器探测到人体红外光谱的变化，开关自动接通负载并延时到设定时间；当光亮度足够时，自动抑制接通；做到人到灯亮，人离灯熄。
红外感应带消防保护开关（U415），正常工作时，与U410的功能相同。当发生火灾事故时，消防回路发个脉冲信号，则U415所带负载回路强制性带电，灯长亮。

101、问答题  NS的ATS系统最小电源转换时间为多少？

点击查看答案

本题答案：最短切换时间为850ms。
本题解析：试题答案最短切换时间为850ms。

102、问答题  中性线过载保护（OSN）一般在什么场合使用？

点击查看答案

本题答案：对于4极断路器STR22SE/STR23SEOSN，应
本题解析：试题答案对于4极断路器STR22SE/STR23SEOSN，应用于三次谐波含量较高的系统的保护中性线保护，在4P4d位置，中性线保护调节旋钮可整定至1.6×Ir。

103、问答题  C32H接线时是否有正负极的要求？

点击查看答案

本题答案：必须严格按照要求接线，否则断路器会被烧坏。
本题解析：试题答案必须严格按照要求接线，否则断路器会被烧坏。

104、问答题  电源（两进线一母联）如何实现互投切换？

点击查看答案

本题答案：在机械联锁的基础上，可通过PLC（NEZA或zelio
本题解析：试题答案在机械联锁的基础上，可通过PLC（NEZA或zelio）编定的程序控制断路器的分、合闸，实现两进线一母联的互投切换。

105、问答题  ATNSNS双电源切换开关可以配附件吗？

点击查看答案

本题答案：询问工厂后知，现在不能配附件。物流无法下单。
本题解析：试题答案询问工厂后知，现在不能配附件。物流无法下单。

106、问答题  漏电断路器常见的误动或拒动原因有哪些？如何处理？

点击查看答案

本题答案：由于漏电动作电流选用太小引起误动作。在选用漏电动作电流
本题解析：试题答案由于漏电动作电流选用太小引起误动作。在选用漏电动作电流时，应大于线路中正常泄漏电流的2-4倍。电子设备的正常泄漏电流较大，每个回路所带设备台数不能过多，其总泄漏电流应小于漏电断路器的额定不动作电流。例如台式电脑的泄漏电流为3-4毫安，则30毫安的漏电断路器回路所接电脑台数不宜超过5台。
在三相线路中，在三极漏电模块后面的电路中联接有单相负荷必定引起误动作，此时应选用4P漏电模块。剩余电流断路器后面的N线不能重复接地，否则由于N线的工作电流经过接地分流而引起剩余电流断路器误动作。这种情况多发生在配电线路改造安装剩余电流断路器的场合，因为旧配电线路大多采用N线重复接地的方法来进行电击保护，安装剩余电流断路器后如果不把N线的重复接地拆除，则剩余电流断路器就不能正常合闸。
安装剩余电流断路器的电路中用电设备的接地保护PE线不能通过剩余电流断路器的互感器，否则当用电设备外壳发生故障漏电时，漏电电流也通过电流互感器，因而互感器就检测不到剩余电流，剩余电流断路器将拒动。这种情况下应把保护地线接到剩余电流断路器的电源侧。
电路中的雷电感应过电压和操作过电压频率很高，线路对地容抗很小，瞬时对地泄漏电流很大，往往造成剩余电流断路器误动作。为防止过电压的影响，应选用延时型（即S型）剩余电流断路器，或在电路中接入过电压吸收装置等，如电涌限制器。

107、问答题  VarplusM电容器内置永久放电电阻的放电时间是多少？

点击查看答案

本题答案：VarplusM电容器内置放电电阻，安全、灵活、功耗小
本题解析：试题答案VarplusM电容器内置放电电阻，安全、灵活、功耗小。放电时间50秒内降至10％Un。

108、问答题  施耐德是否生产防水母线，母线的防护等级是多少？

点击查看答案

本题答案：施耐德母线的防护等级：室内母线最高到IP65，室外母线
本题解析：试题答案施耐德母线的防护等级：室内母线最高到IP65，室外母线最高到IP66。

109、问答题  什么情况下使用Vigirex继电器？

点击查看答案

本题答案：当要求的动作电流较大或动作延时较长时，或者动作后不跳闸
本题解析：试题答案当要求的动作电流较大或动作延时较长时，或者动作后不跳闸而是发信号可以考虑使用Vigirex继电器，这种产品的动作整定值最大至250A，动作延时最长1秒；另外Vigirex动作后不直接作用于跳闸而是发出触点信号，用户可以利用此信号触点完成其它控制功能、发出信号，也可以和分励线圈并用动作于断路器跳闸。

110、问答题  Varlogic功率因数控制器的电源电压和测量电压有什么区别？

点击查看答案

本题答案：电源电压是指控制器工作本身所需要的辅助电源电压，测量电
本题解析：试题答案电源电压是指控制器工作本身所需要的辅助电源电压，测量电压是指按照L-L或L-N接线接入控制器的电网电压，控制器根据测量电压计算功率因数决定电容器的投切。

111、问答题  接触器CT在使用过程中发热是怎么回事，有什么注意事项？

点击查看答案

本题答案：CT内部因为有线圈，所以在使用过程中会有发热现象，当温
本题解析：试题答案CT内部因为有线圈，所以在使用过程中会有发热现象，当温度小于130度时就是属于正常现象。在安装过程中应该注意不要把CT和断路器紧挨在一起并排放置，要注意CT接触器的通风散热的问题。

112、问答题  同样是用于电话系统的电涌保护器PRC与PRI在使用中有什么不同？

点击查看答案

本题答案：PRC是用于模拟电话系统，PRI是用于数字电话系统.<
本题解析：试题答案PRC是用于模拟电话系统，PRI是用于数字电话系统.

113、问答题  零序电流互感器与普通电流互感器相比有何特点？

点击查看答案

本题答案：零序电流互感器与普通电流互感器都是按照电磁感应原理工作
本题解析：试题答案零序电流互感器与普通电流互感器都是按照电磁感应原理工作的，但它们的工作状态有别。
普通电流互感器的一次线圈只与被保护线路的一相相连，并且一次线圈内的电流就是该相的负载电流，二次电流则是一次电流的相应值。
而零序电流互感器则不然，它的一次线圈就是被保护线路的三相，在正常状态下，由于三相电流的矢量和为零，铁芯中不会产生磁通，故二次线圈内也不会有感应电流。当被保护回路发生单相接地故障时，三相电流的矢量和不再为零，它等于每相零序电流的三倍，此时，互感器的铁芯中便产生感应磁通，二次线圈内将有感应电流，从而启动继电器使保护装置动作。

114、问答题  我国现行的有关电气电子设备电涌保护器方面的行业标准有哪些？

点击查看答案

本题答案：《气象信息系统雷击电磁脉冲防护规范》（QX3-2000
本题解析：试题答案《气象信息系统雷击电磁脉冲防护规范》（QX3-2000）
《计算机信息系统雷击电磁脉冲安全防护规范》（GA267-2000）
《计算机信息系统防雷保安器》（GA173-2002）
《移动通信基站防雷 与接地设计规范》（YD5068-98）
《通信工程电源系统防雷技术规定》（YD5078-98）
《通信局（站）雷电过电压保护工程设计规范》（YD/T5098-2001）
《通信局（站）低压配电系统电涌保护器技术要求测试方法》（YD/T1235.1，YD/T1235.2-2002）
《500kV变电所保护和控制设备抗扰度要求》（DL/Z713）
《电力系统通信站防雷运行管理规程》（DL548-94）
《铁路电子设备用防雷保安器》（TB/T2311-2002）
《铁道信号设备雷电电磁脉冲防护技术条件》（TB/T3074-2003）

115、问答题  NS和MT断路器的电子脱扣单元I2t功能有什么作用？

点击查看答案

本题答案：I2t为ON时，短延时短路和接地短路的脱扣动作曲线为反
本题解析：试题答案I2t为ON时，短延时短路和接地短路的脱扣动作曲线为反时限，在某些情况下避免与下级保护脱扣曲线出现交叉，可以满足本级断路器和下级保护（尤其是熔断器保护）的选择性配合。
当I2t为OFF时，短延时短路和接地短路的脱扣动作曲线为定时限。

116、问答题  对于400Hz电网，如何选择NS塑壳断路器？

点击查看答案

本题答案：400Hz电网，NS塑壳断路器的选择同50/60Hz电
本题解析：试题答案400Hz电网，NS塑壳断路器的选择同50/60Hz电网，但脱扣单元的整定值及分断能力需作相应调整.参数详见产品目录.

117、问答题  GB13955-2005《剩余电流动作保护装置安装和运行》中对于必须安装剩余电流保护装置的场所有何新增内容？

点击查看答案

本题答案：新增以下场所：
生产用的电气设备

本题解析：试题答案新增以下场所：
生产用的电气设备
安装在户外的电气装置
游泳池，喷水池，浴池的电气设备

118、问答题  ATNS的转换时间最短为1.5~3s，为什么ATS的最短转换时间为0.8s左右？

点击查看答案

本题答案：因为ATNS与ATS的工作原理不相同，ATS是通过控制
本题解析：试题答案因为ATNS与ATS的工作原理不相同，ATS是通过控制器向断路器的电操发送信号进行双电源的转换，而ATNS是通过控制器向电动机发送信号，电动机正、反转带动断路器上的拨动开关动作从而实现双电源的转换。
当电动机从正转变为反转或由反转变为正转时，电动机进线端的残压可能与正在切换给电动机的电源不同相，这样以来，电压的相位差可能导致电动机的严重损坏。所以ATNS转换时间相对较长，是为了在转换过程中，为电动机的残压的释放留有一定的时间。

119、问答题  关于RS232通讯和RS485通讯的简要介绍？

点击查看答案

本题答案：计算机与计算机或计算机与终端之间的数据传送可以采用串行
本题解析：试题答案计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。由于串行通讯方式具有使用线路少、成本低，
特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。RS-232-C接口和RS-485接口都是目前最常用的串行通讯接口.
其中RS-232标准规定采用一个25个脚的DB25连接器，常用的9条引线的信号，只需三条接口线，即“发送数据”、“接收数据”和“信号地”。
传输电缆长度应为50英尺，实际应用为50米左右.由于RS-232-C接口标准出现较早，难免有不足之处，主要有接口的信号电平值较高，不兼容
TTL电路，；传输速率较低，在异步传输时，波特率为20Kbps；共地传输形式产生共模干扰，抗噪声干扰性弱；在总线上只允许连接1个收发器。
针对RS-232-C的不足，于是来源：www.91exam.org就出现新的RS-485接口标准，它具有以下特点：接口信号电平降低且与TTL电平兼容；数据最高传输速率为10Mbps；
抗共模干能力增强，即抗噪声干扰性好；最大传输距离标准值为4000英尺，实际上可达3000米；在总线上是允许连接多达128个收发器。

120、问答题  生产要求4台电机每天轮流运转6小时，如何选择定时开关？

点击查看答案

本题答案：可以选择IHP7天4通道定时开关15351，每个通道分
本题解析：试题答案可以选择IHP7天4通道定时开关15351，每个通道分别控制1台电机，C1通道设为0点闭合6点断开，C2通道设为6点闭合12点断开，C3通道设为12点闭合18点断开，C4通道设为18点闭合24点断开，7天的设定均相同，以星期为循环连续不停地运行。

121、问答题  1P+N的漏电附件如何联结？

点击查看答案

本题答案：1P+N的漏电附件有一根长长的白线，安装时应把这根线连
本题解析：试题答案1P+N的漏电附件有一根长长的白线，安装时应把这根线连到中性线（零线）母排上，特别要注意的是如果有若干个带漏电的断路器并排放在一起时，出线部分的零线千万不要并接在一起，否则会误跳闸。

122、问答题  U320M.WH插卡节能开关和U320TD.WH光控式插卡节能开关带延时吗？

点击查看答案

本题答案：U320M.WH插卡节能开关不带延时。
U3
本题解析：试题答案U320M.WH插卡节能开关不带延时。
U320TD.WH光控式插卡节能开关带延时，延时断路时间30±5S。

123、问答题  NS断路器如何实现插入式或抽出式安装？

点击查看答案

本题答案：在普通断路器的基础上，增选插入式套件或抽出式套件即可，
本题解析：试题答案在普通断路器的基础上，增选插入式套件或抽出式套件即可，请注意，带Vigi模块和不带Vigi模块的套件不同。

124、问答题  无功补偿电容器的发热指标是多少？

点击查看答案

本题答案：设计无功补偿柜的元件布置和通风系统时，需要知道电容器、
本题解析：试题答案设计无功补偿柜的元件布置和通风系统时，需要知道电容器、失谐电抗器、接触器、熔断器和电气接线等各部件的发热参数，我公司产品发热参数如下：
标准型和加大型：2.5W/Kvar；失谐型（含电抗器）：8W/Kvar。

125、问答题  为什么在黑色的面板带孔的部位（尤其是插座）上会有一些细纹？

点击查看答案

本题答案：在面板注塑的时候由于是高温高压下，会产生一些气体在孔的
本题解析：试题答案在面板注塑的时候由于是高温高压下，会产生一些气体在孔的周围泄放，而导致面板部
位产生一些细纹，专业称之为“假水纹”。这种现象在白色的面板开关上表现不明显，在炭色的面板上表现比较明显。

126、问答题  施耐德面板开关类产品有无生产许可证？

点击查看答案

本题答案：根据国质检认〔2003〕46号文件，《关于明确强制性产
本题解析：试题答案根据国质检认〔2003〕46号文件，《关于明确强制性产品认证制度和工业产品生产许可证制度管理范围有关问题的通知》中规定了不再实施工业产品生产许可证行政审批的部分项目目录。SEDD产品属于“机械类”中的“低压电器”，在目录中列入，故无须办理许可证。同行中部分厂家的“插头、插座”产品仍有使用“生产许可证”，是因为这部分企业在过去申办过“生产许可证”，现在继续使用而已。

127、问答题  NS800~1250的断路器的MX如何接线？

点击查看答案

本题答案：NS800-1250的MX的接线端子是卡压式的接线端子
本题解析：试题答案NS800-1250的MX的接线端子是卡压式的接线端子，把导线的一端压入线圈，另一端通过前盖板的边缘引出来。

128、问答题  Pk防水配电箱的安装方式有哪些？

点击查看答案

本题答案：安装方式有两种：直接安装：安装螺丝不提供。

本题解析：试题答案安装方式有两种：直接安装：安装螺丝不提供。
挂墙安装：安装件须另配。附件为墙壁安装连接件。每套4个。

129、问答题  NS塑壳断路器的电源转换系统（ATS）有哪些部件组成？

点击查看答案

本题答案：断路器（2台）、电动操作机构（2台）、辅助接点（每台断
本题解析：试题答案断路器（2台）、电动操作机构（2台）、辅助接点（每台断路器1个OF和1个SDE，共4个）、安装底板及机械联锁机构（1台）、电气联锁单元IVE模块（1台）、辅助控制板ACP（1台）、控制单元BA或UA（1台）。

130、问答题  Vigi compact NS一体化断路器的漏电保护有什么特点？

点击查看答案

本题答案：这种断路器为4P3T型即4极断路器，中性N线无保护但可
本题解析：试题答案这种断路器为4P3T型即4极断路器，中性N线无保护但可以分断，接地故障（漏电）保护模块为4极。断路器本体、保护脱扣单元和漏电模块做成一体，其灵敏度分5档（0.03-0.3-1-3-10A.时间延时分4档（0-60-150-310ms）可以调整。如果灵敏度被设置为30毫安，则脱扣器瞬时脱扣动作。
其产品订货号末尾第6位是“C”，其价格较同规格的三模块拼装型便宜许多。

131、问答题  对400V/50Hz的失谐电容器，如何选配电抗器？

点击查看答案

本题答案：有四种规格的电抗器可以选配：
产品号&ldq
本题解析：试题答案有四种规格的电抗器可以选配：
产品号“52404”电抗器对应于12.5kvar的电容器。
产品号“52405”电抗器对应于25kvar的电容器。
产品号“52406”电抗器对应于50kvar的电容器。
产品号“52407”电抗器对应于100kvar的电容器。
对于更大的容量规格，可以由以上产品组合而成。

132、问答题  插入式NS开关如果选择了电流表或电流互感器时应如何选择底座？

点击查看答案

本题答案：应选择vigicompact的底座，如29291（NS
本题解析：试题答案应选择vigicompact的底座，如29291（NS250以下）或32540（NS400以上）.

133、问答题  电容器内部的熔断器坏了，是否可以更换？

点击查看答案

本题答案：当电容器内部的熔断器坏了的时候，熔断器不能更换，此时电
本题解析：试题答案当电容器内部的熔断器坏了的时候，熔断器不能更换，此时电容器已经损坏了，只能更换电容器.因为该熔断器不是保护电容器的，而是防止它爆炸的。

134、问答题  防雷分为哪些区域？SPD可在什么范围内进行保护？

点击查看答案

本题答案：防雷分区是建筑物内外按不同的雷电威慑程度而划分的区域。
本题解析：试题答案防雷分区是建筑物内外按不同的雷电威慑程度而划分的区域。
LPZOA为直接雷非防护区，该区内各类物体都可能遭到雷击，电场、磁场没有衰减，属于完全暴露的不设防区。实际上是建筑物屋顶避雷针保护范围以外的空间。
LPZOB为直接雷防护区，该区内各类物体很少可能遭到雷击，但雷电流、电场、磁场仍没有衰减，属于暴露的直接雷设防区。实际上是建筑物屋顶避雷针保护范围以内的空间。
LPZ1为第一雷电屏蔽防护区，该区内各类物体不可能遭到雷击，本区内的电场、磁场得到初步的衰减。实际上建筑物内大部分区域属于LPZ1，经常用等电位联结或SPD等方法进行保护。
LPZ2为第二雷电屏蔽防护区，该区内各类物体也不可能遭到雷击，本区内的电场、磁场得到进一步的衰减。实际上建筑物内带屏蔽的机房属于LPZ2，经常用等电位联结或SPD等方法进行保护。
LPZ3为设置的更高级雷电屏蔽防护区，实际上在机箱里。

135、问答题  M断路器在什么情况下合不上闸？

点击查看答案

本题答案：可能有以下几种原因：能量未储满、有钥匙闭锁、有欠压线圈
本题解析：试题答案可能有以下几种原因：能量未储满、有钥匙闭锁、有欠压线圈、脱扣单元动作跳闸后未按复位钮。

136、问答题  VarplusM1和M4电容器组合成大容量电容器时，应遵守什么规则？

点击查看答案

本题答案：M1和M1之间可以组合，
本题解析：试题答案M1和M1之间可以组合，M4只能和M1组合，M4之间不能组合。

137、问答题  Multi9系列小型断路器有什么新产品吗？

点击查看答案

本题答案：为了更好地配合市场的发展。我们在C65系列产品飞速发展
本题解析：试题答案为了更好地配合市场的发展。我们在C65系列产品飞速发展的同时又推出新产品：
C65a系列（4.5KA.
C65L系列（15KA.
C65系列的新附件MX
K系列防水配电箱系列
INT系列新增加40A和80A两个电流等级的产品
C65N系列还将增加手柄上的分断指示

138、问答题  银镍合金触点有何优点？

点击查看答案

本题答案：银镍合金触点比纯银更优。
保留纯银电阻率低、
本题解析：试题答案银镍合金触点比纯银更优。
保留纯银电阻率低、导电性能好、不起电弧的优点，同时具有合金耐高温、不磨损、抗氧化的优点。

139、问答题  NS是否能用在电磁干扰大的环境中？有无相关部门的认证或是否符合相关标准？

点击查看答案

本题答案：NS已通过IEC60947-2所规定的电磁兼容性试验.
本题解析：试题答案NS已通过IEC60947-2所规定的电磁兼容性试验.试验证明，NS可以有效抵抗：
产生电磁干扰的装置导致的过电压；
大气干扰或配电系统停电引起的过电压；
发射无线电波的装置如收音机，对讲机，雷达等；
终端用户的静电放电；在以上情况下，NS可保证无误脱扣发生且脱扣时间不改变.

140、问答题  NS断路器“3P3T、4P4T、4P3T、4P3T+N/2”等表示何意？

点击查看答案

本题答案：“3P、4P”表示3极、4极断
本题解析：试题答案“3P、4P”表示3极、4极断路器，“T”表示中性线的保护动作值。
4T中性线的保护动作值为Ir。
3T+N/2中性线的保护动作值为0.5Ir。
3T中性线无保护。

141、问答题  直流型M断路器的保护配置有哪几种？

点击查看答案

本题答案：无保护开关型断路器，需配置一STR08I，相当于高分断
本题解析：试题答案无保护开关型断路器，需配置一STR08I，相当于高分断能力的负荷开关。
带可选择（短路保护动作值）的电磁脱扣单元（DINA.。

142、问答题  Compact NSD100F/K的端子罩盖可以选吗？

点击查看答案

本题答案：可以。可选装Easypact 100 E/M的端子罩盖
本题解析：试题答案可以。可选装Easypact 100 E/M的端子罩盖（30186）即可。

143、问答题  施耐德有无10mA的漏电保护产品？

点击查看答案

本题答案：Multi９系列16A/2P、25A/2P的RCCB有
本题解析：试题答案Multi９系列16A/2P、25A/2P的RCCB有10mA规格的漏电保护产品，主要用于潮湿场所（如游泳池）、医院手术室等特殊要求场所。请注意，RCCB无过载和短路保护功能，只有漏电保护。

144、问答题  PM800显示的电能读数是以什么作单位的？

点击查看答案

本题答案：能量在显示屏上可以000.000KWH到000.000
本题解析：试题答案能量在显示屏上可以000.000KWH到000.000MWH数据长度显示，单位是自动转换的。寄存器里电能是以WH计量的。如果新的PM800上以MWH显示了，客户可以清一下零，即可以KWH正常显示

145、问答题  梅兰日兰有无嵌门安装的指针电流表和电压表？

点击查看答案

本题答案：电流表型号为72x72AMP，量程自30A至2000A
本题解析：试题答案电流表型号为72x72AMP，量程自30A至2000A；
电压表型号为72x72VLT，量程为500V（AC）；
它们的外形尺寸为72x72mm，开孔尺寸为68x68mm。

146、问答题  1VarlogicNR6、NR12功率因数控制器能否用于手动切换？

点击查看答案

本题答案：实际运行时，不能用于手动切换，手动投切5分钟后，控制器
本题解析：试题答案实际运行时，不能用于手动切换，手动投切5分钟后，控制器转为自动。客户若想在运行时手动投切，只能由客户通过设计控制回路切换接触器实现。参数更新目录PARAMET下，子目录STEP.TST投切测试，可用于试验时手动一步一步的投切；或用于手动切除电容器，如停电时，先切除已投入的电容器，再断电源。

147、问答题  SCHNEIDER低压配电I-lINE母线槽IGB整体接地系统的特点？

点击查看答案

本题答案：-优质铝板包裹四组带电体，形成连续独立地线；
本题解析：试题答案-优质铝板包裹四组带电体，形成连续独立地线；
-整体接地结构使接地路径更短，更安全；
-铝板形成优质电磁屏蔽腔，防止电磁辐射；鸱
-50%地线容量，符合国际标准；
-重量更轻，防腐能力更好；

148、问答题  NS开关与C65开关带漏电模块是否可以下进线？

点击查看答案

本题答案：NS开关可以。C65开关不带失压漏电模块的可以。但这样
本题解析：试题答案NS开关可以。C65开关不带失压漏电模块的可以。但这样使用会带来很多不便。NS带漏电开关采用下进线后更换模块会很不方便，C65带漏电模块下进线后漏电模块会长期带电。

149、问答题  如何选择SDE适配器？

点击查看答案

本题答案：对NS100-NS630带电子脱扣器，因装有MITOP
本题解析：试题答案对NS100-NS630带电子脱扣器，因装有MITOP线圈，此时不管是单选SDE还是订电动机构，都不需要选SDE适配器.
对NS100-NS250带热磁脱扣器和电磁脱扣器，无MITOP线圈，此时订SDE必须选SDE适配器.若与电动机构整套订货，则不需选SDE适配器.

150、问答题  何为“带一分支一位的电视插座”？

点击查看答案

本题答案：“带一分支的电视插座”的正面和
本题解析：试题答案“带一分支的电视插座”的正面和”一位电视插座”相同；其主要区别在背面，”带一分支一位的电视插座”有两个铜轴电缆电缆的端子分别标注为：“IN”、“OUT”即可在背面提供一个TV分接口输出，而”一位电视插座”背后只有一个端子。

151、问答题  如何选配NS断路器的端子罩？

点击查看答案

本题答案：固定式前连接断路器：长端子罩
固定式后连接断
本题解析：试题答案固定式前连接断路器：长端子罩
固定式后连接断路器：短端子罩
插入式、抽出式断路器：短端子罩
对于电压≥500V，端子罩必须装配
对于电压>600V，使用配端子罩和绝缘屏的专用连接配件。
对于Compact NS400～630，如配端子扩展器则需使用专用端子罩。

152、问答题  C65可否反向进线？

点击查看答案

本题答案：当C65断路器配带过压保护的VigiC65G附件时，不
本题解析：试题答案当C65断路器配带过压保护的VigiC65G附件时，不能反向进线。其它情况下，C65均可以反向进线。

153、问答题  NS断路器装有MN或MX同时又有电操，设计二次线时应注意什么？

点击查看答案

本题答案：要注意启动MXMN跳闸的触点应和电操的远方合闸按钮间存
本题解析：试题答案要注意启动MXMN跳闸的触点应和电操的远方合闸按钮间存在一个防跳闭锁，以免断路器接到两个矛盾的命令，不停地分闸合闸，导致断路器的损坏。

154、问答题  NS100~630的相间隔板如何选择？

点击查看答案

本题答案：对于固定式
NS100-250/3P/4P应
本题解析：试题答案对于固定式
NS100-250/3P/4P应选29329（一组6个）
NS400-630/3P/4P应选32570（一组6个）
对于插入/抽出式
NS100-250/3P应选29334
NS100-250/4P应选29311
NS400-630/3P应选32591
NS400-630/3P应选32592

155、问答题  IC200、IC2000光敏开关有亮度动作值这个参数，亮度Lux（勒克斯）是一个什么单位？

点击查看答案

本题答案：勒克斯Lux是一个照度参数，是用来测量投射在物体上的光
本题解析：试题答案勒克斯Lux是一个照度参数，是用来测量投射在物体上的光的数量的米制单位。在英国叫做尺烛光（lumen，流明），在欧洲等地叫做Lux。具体地说，1Lux等于一支蜡烛从1米外投射在一平方米的表面上的光通量。10Lux等于10支蜡烛从1米外投射到物体表面的光通量。
IC200亮度动作值为2－200Lux可调，IC2000亮度动作值为2－35Lux或35－2000Lux可调。
夜晚有月光的亮度约为2Lux，白天多云亮度约为250Lux，多云间晴约为1000Lux，晴天约为2000Lux。

156、问答题  施耐德有哪些低压测量表计？

点击查看答案

本题答案：Multi9系列有导轨安装的AMP电流表、VLT电压表
本题解析：试题答案Multi9系列有导轨安装的AMP电流表、VLT电压表、CE/CEr电度表；NS系列有专门的电流表模块；专用于门上安装的有UM100、IM100、PM系列综合测量表等；在后板上安装的电力线路监控仪CM4000。

157、问答题  NS断路器如何实现板后接线？

点击查看答案

本题答案：普通的NS断路器为固定式板前接线，要改为板后接线时，需
本题解析：试题答案普通的NS断路器为固定式板前接线，要改为板后接线时，需增加后联结套件。后联结套件有2种，一种是正常极间绝缘距离的短板后连接套件，另一种是加大极间绝缘距离的混合板后连接套件。

158、问答题  如何通过断路器和VigiC65附件的手柄位置初步判断故障类型？

点击查看答案

本题答案：由于VigiC65漏电附件的手柄搭接在C65断路器的上
本题解析：试题答案由于VigiC65漏电附件的手柄搭接在C65断路器的上面，而不象C45那样采用插接，因此可以通过断路器和Vigi附件的手柄位置初步判断故障类型。当二者手柄均处于分闸位置时，一定是漏电保护动作；当断路器手柄处于分闸位置但Vigi附件手柄处于合闸位置，一定是过载或短路跳闸，漏电保护并未动作。这种判断可以通过漏电附件上是否有红色色块显示来加以验证。

159、问答题  塑壳断路器有无500mA的漏电？

点击查看答案

本题答案：新产品VigiNSD有500mA的定值，并且可以只报警
本题解析：试题答案新产品VigiNSD有500mA的定值，并且可以只报警不跳闸。

160、问答题  7.Easy86系列的面板开关A520上的指示灯是荧光灯还是二极管。

点击查看答案

本题答案：是荧光灯，不需要接线。
本题解析：试题答案是荧光灯，不需要接线。

161、问答题  塑壳开关如何实现漏电保护只报警不跳闸？

点击查看答案

本题答案：对NS100 630，选用一绝缘监视模块和SDV辅助触
本题解析：试题答案对NS100 630，选用一绝缘监视模块和SDV辅助触点。
对不大于250A的塑壳断路器，也可选用VigiNSD只报警不跳闸的产品。

162、问答题  梅兰日兰面板开关插座有哪些优点？

点击查看答案

本题答案：面板采用进口PC（防弹胶）抗冲击，阻燃、耐高温，实践证
本题解析：试题答案面板采用进口PC（防弹胶）抗冲击，阻燃、耐高温，实践证明，产品在各种恶劣的环境下都能正常使用，即不易发黄、不变色、耐老化能力强；前置式小开关，永不下陷；银镍合金触点，16安培电流；更大更多的铜柱，接线更多更方便；所有的螺钉都兼容十字和一字螺丝批；螺钉永不掉离铜柱；一片式铜片内部连接，更简便安全；插座采用高弹性的磷青铜和高回复性结构，更持久耐用；开关采用跷板结构减少电弧，更安全；铜柱内壁防滑螺纹设计，接线牢固不松脱；带开关的插座内，导线连接片通体镀银

163、问答题  快速插头PKX能与螺丝连接插座PKF配合使用吗？

点击查看答案

本题答案：PKX可以与任何一种插座配合使用。螺丝连接是使用螺丝把
本题解析：试题答案PKX可以与任何一种插座配合使用。螺丝连接是使用螺丝把端子连接起来。快速连接是使用新技术，无需螺丝即可快速连接。

164、问答题  MW断路器如何实现接地保护和中性线保护？

点击查看答案

本题答案：通过Vigirex接地保护继电器及其专用互感器可以实现
本题解析：试题答案通过Vigirex接地保护继电器及其专用互感器可以实现接地保护，若要中性线保护，则改用MT断路器。

165、问答题  PM测量表能保存测量值吗？能存储多少信息？

点击查看答案

本题答案：PM500为实时显示测量值，若另配RS485接口后，可
本题解析：试题答案PM500为实时显示测量值，若另配RS485接口后，可把数值上传给上位机，通过上位机存储数值，PM500本身不能存储记录数值。
PM810为实时显示测量值，RS485接口可把数值上传给上位机，通过上位机存储数值，PM810本身不能存储记录数值。
PM820为实时显示测量值，RS485接口可把数值上传给上位机，通过上位机存储数值，PM820本身可用于记录的内存为80KB，记录的时间可通过按钮设定。
PM850为实时显示测量值，RS485接口可把数值上传给上位机，通过上位机存储数值，PM850本身可用于记录数值和波形捕捉的内存为800KB，记录的时间可通过按钮设定。记录的波形为趋势曲线。

166、问答题  MW40与其它MW断路器相比有什么特点？

点击查看答案

本题答案：MW40的主接线只有水平接线，不能变成垂直接线。MW4
本题解析：试题答案MW40的主接线只有水平接线，不能变成垂直接线。MW40不能配相间隔板附件。

167、问答题  选择了P400DR超大型的补偿模块，是否还需要选择失谐电抗器？

点击查看答案

本题答案：不用了。P400DR型补偿模块已经含有失谐电抗器了。<
本题解析：试题答案不用了。P400DR型补偿模块已经含有失谐电抗器了。

168、问答题  VarplusM电容器小电流故障与大电流故障两种保护原理是什么？

点击查看答案

本题答案：当因为绝缘老化/高温而产生持续的故障时，这时仅靠电容器
本题解析：试题答案当因为绝缘老化/高温而产生持续的故障时，这时仅靠电容器的自愈功能已不能切断故障电流，持续的故障使电容器内部聚丙烯薄膜上镀的锌不断汽化同时产生大量气体，产生的气体使电容器内部压力升高，会顶动电容器内部的金属短接板，金属板向上移动使内部回路短接，切断故障电流。当有比较大的故障电流时，电流直接使电容器内部的熔断器熔断，从而起到保护作用，电容器不能再继续使用。

169、问答题  要求NS断路器完成远方监控测量功能时，如何选配和联接Digipact元件？

点击查看答案

本题答案：需做如下配置：
NS400630断路器需配置
本题解析：试题答案需做如下配置：
NS400630断路器需配置带COM通讯功能的电子脱扣器STR53UE或STR43ME（NS100250断路器无此项）；
断路器根据所需要传输的状态量可以选择配置标准辅助接点OF、SD、SDE、SDV、CD、CE；
断路器根据控制要求选配标准的电动操作机构；
每台断路器配一台指示与控制接口SC150；以上三项与SC150联接。
PM150电力参数测量仪。
多台断路器（具体数量要求参见问题4.7）共用一台数据集中器DC150，每台SC150和PM150通过内部总线与DC150联接，DC150通过Modbus/Jbus总线与PC机、PLC通讯。
另外，CompactNS断路器可以选配带通讯功能的辅助接点和电动机构，此时它们直接通过内部总线与DC150联接，不再与SC150联接。这种配置方案尤其适用于NS100250断路器。
当电力参数测量仪选用PM300时，PM300表不通过内部总线与DC150联接，其直接通过MODBUS/JBUS通讯总线向监视器或PLC传输数据。

170、问答题  电涌保护器SPD中3P+N与4P如何应用？

点击查看答案

本题答案：1.4P的SPD响应时间快，残压低。
2.&
本题解析：试题答案1.4P的SPD响应时间快，残压低。
2.“3P+N”实现了差模保护，对地绝缘电阻大，漏电流小，供电系统故障时，电涌保护器仍安全。
3.对于TN－C系统，可采用4P，对于TT系统，采用3P+N为宜。

171、问答题  PM800系列是否有数据记录功能？是如何实现的？

点击查看答案

本题答案：PM810不可以实现数据记录功能。PM810可以增加一
本题解析：试题答案PM810不可以实现数据记录功能。PM810可以增加一个PM810MLOG模块升级为PM820，这样就可以实现数据记录功能。但是目前PM810MLOG模块暂时不销售，所以可以通过PM820或PM850实现数据记录功能。PM820或PM850具有数据存储功能，可以实现数据的存储，数据存储在内部的寄存器中。用户在读取信息的时候，需要通过上位机的通讯软件来读取PM820或PM850表中的寄存器来获取存储的信息。

172、问答题  什么是断路器的分断时间？

点击查看答案

本题答案：分断时间＝燃弧时间＋断开时间
断开时间本题解析：试题答案分断时间＝燃弧时间＋断开时间
断开时间
从断开操作开始瞬间到所有极的弧触头都分开瞬间为止的时间间隔。
燃弧时间
从第一个电弧产生的瞬间起到所有极电弧最终熄灭的瞬间止的时间间隔。
分断时间
从机械开关电器的断开瞬间开始时起，到燃弧时间结束瞬间止的时间间隔。

173、问答题  什么是限流断路器？类型有哪些？

点击查看答案

本题答案：所谓限流断路器，是指其分断时间短到足以使电流尚未达到预
本题解析：试题答案所谓限流断路器，是指其分断时间短到足以使电流尚未达到预期峰值前即被分断的断路器。这种断路器大致可分为以下四种类型：
餷由限流熔断器和通用型断路器组合而成的限流断路器；
餷由自复式熔断器和通用型断路器组合而成的限流断路器；
餷由金属限流线（一种电阻温度系数值很大的铁基合金线）和通用型断路器组合而成的限流断路器；
餷电动斥力式限流断路器，这种断路器利用短路电流通过触头回路时所产生的巨大电动斥力，在预期短路电流达到峰值前就断开电路。
目前，使用最多的是电动斥力式限流断路器。

174、问答题  PM850中手、自动波形捕捉指的是什么？

点击查看答案

本题答案：PM850手动波形捕捉指的是通过计算机录波，查看波形。
本题解析：试题答案PM850手动波形捕捉指的是通过计算机录波，查看波形。自动波形捕捉指的是通过现场触发PM850，进行波形捕捉，但不能显示波形.只能存储。

175、问答题  简述梅兰日兰低压配电断路器的功能区别

点击查看答案

本题答案：Masterpact空气断路器：框架电流范围630A～
本题解析：试题答案Masterpact空气断路器：框架电流范围630A～6300A，主要用于低压配电系统的进线、母联及其它大电流回路的关合。
CompactNS系列塑壳断路器：框架电流范围80A～1250A，主要用于低压配电系统的进出线、电动机保护。
Multi9小型断路器：额定电流范围1A～125A，主要用于建筑物和用电设备的终端配电箱内。

176、问答题  如何将MT的Modbus转换成Profibus？

点击查看答案

本题答案：选择MODBUS通讯，然后选择价格本的7/12页的LA
本题解析：试题答案选择MODBUS通讯，然后选择价格本的7/12页的LA9P307（PROFIBUSDP/MODBUS网关）+LU9GC3（MODBUS集线器）即可。

177、问答题  国家要求CCC认证后，我公司是否还有10mA、100mA的RCCB？

点击查看答案

本题答案：有。额定电流为25A的有10mA、30mA，额定电流为
本题解析：试题答案有。额定电流为25A的有10mA、30mA，额定电流为40A、63A的有30mA、100mA。

178、问答题  IC200和IC2000产品随包装盒附带两只电阻有什么用途？

点击查看答案

本题答案：这两只电阻是用于测试IC200或IC2000的，不加探
本题解析：试题答案这两只电阻是用于测试IC200或IC2000的，不加探头时把电阻加在3、5端口相当于150Lux的光通量可用于检测光敏开关。

179、问答题  MW断路器之间能否构成机械联锁或ATS电源转换系统？

点击查看答案

本题答案：不能，此时应更换为MT断路器。
本题解析：试题答案不能，此时应更换为MT断路器。

180、问答题  INS250负荷开关选择侧面旋转手柄时应注意什么？

点击查看答案

本题答案：侧面控制部件（订货号：31057或31058）中不含旋
本题解析：试题答案侧面控制部件（订货号：31057或31058）中不含旋转手柄。即选择侧面延伸黑色旋转手柄的负荷开关则需选择带有正面黑色旋转手柄的标准型号＋侧面控制部件31057，安装时需将黑色旋转手柄从正面拆下来安装在侧面；而选择侧面延伸红色手柄和黄色面板紧急断开型负荷开关则需选择带有侧面红色手柄和黄色面板紧急断开型的标准型号+红色和黄色侧面控制部件31058，安装时将红色手柄从正面拆下来安装在侧面。另外，需注意的是，选择直接侧面旋转手柄的负荷开关时，还应在以上选法基础上加装侧面支撑31054。

181、问答题  三台NS断路器（2路市电1路发电机）如何组成ATS？

点击查看答案

本题答案：2路市电用1台BA组成1套ATS。在其下端出线增加1台
本题解析：试题答案2路市电用1台BA组成1套ATS。在其下端出线增加1台NS断路器，和另1台NS断路器（发电机回路）用1台UA组成另1套ATS。共组成2套ATS电源自动切换系统。

182、问答题  VarplusM1和M4电容器组合成较大容量电容器时，应遵守什么规则？

点击查看答案

本题答案：M1和M1之间可以组合，M4只能和M1组合，M4之间不
本题解析：试题答案M1和M1之间可以组合，M4只能和M1组合，M4之间不能组合。
M1的组装数量最多为4个，即最大组合为：1xM4+4xM1。
230V电容器的最大组装容量为60kvar，其它电压等级电容器的最大组装容量为100kvar
注意：2个M4电容器不能组装在一起。

183、问答题  KDRV防水配电箱（非模数化）与KDR模数化防水配电箱主要有哪些区别？

点击查看答案

本题答案：1.KDRV为不透明门，KDR为透明门；
2
本题解析：试题答案1.KDRV为不透明门，KDR为透明门；
2.KDR为模数化配电箱，内置标准导轨、零、地线排等附件。而KDRV为非模数化防水配电箱，内部包括2级绝缘防护塞垫，安装板，无导轨、零、地线排等附件，可以安装模数化（需另购导轨等附件）元器件或非模数化元器件。

184、问答题  控制电容器投切的LC1-D.K接触器有什么特点？如何选型?

点击查看答案

本题答案：LC1-D.W电容接触器是为切换三相电容器而专门设计，
本题解析：试题答案LC1-D.W电容接触器是为切换三相电容器而专门设计，接触器通过一个提前介入的接点模块和抑制电阻，把最大电流限制在60In，通过限制关合电流，提高了产品寿命（电压为400V时，使用寿命大于300000次）。限流电阻器在切换峰值电流后即被切断，正常电流不通过电阻器，从而可避免电阻被烧毁。
另外，接触器装有端子罩以防止接触带电部分，接触器本身带有2个辅助触点并可以选配同LC1-D系列接触器一样的辅助触点块。
选型可参照《电动机起动设备》（SCDOC055-LV）Page2/15根据电容器容量和额定电压选择。

185、问答题  NS断路 91Exam.org器上的CD、CE有什么作用，如何使用？

点击查看答案

本题答案：NS断路器上的CD、CE的作用与MT上的CD、CE作用
本题解析：试题答案NS断路器上的CD、CE的作用与MT上的CD、CE作用是一样的，主要是指示断路器在抽架中的位置状态。这个接点只能用于抽屉式断路器。

186、问答题  电源转换系统中的控制器UA如何与上位机通讯？

点击查看答案

本题答案：需要选择UA150+DC150，DC150的地址是由它
本题解析：试题答案需要选择UA150+DC150，DC150的地址是由它本身的拨轮设定的。

187、问答题  InterpactINS负荷开关如何选装侧面旋转手柄？

点击查看答案

本题答案：INS40－160的直接旋转手柄可用于侧面及前面。本题解析：试题答案INS40－160的直接旋转手柄可用于侧面及前面。
INS250－100至250的直接侧面旋转手柄需侧面支撑（31054）和标准的侧面控制部件（31057）一起订购。INS250-100至250侧面加长旋转手柄需订购（31057）。
INS320－INS600无侧面直接和侧面加长旋转手柄。

188、问答题  PM500是否可以做一般的电表使用？

点击查看答案

本题答案：可以。此时不用选PS485和IO22。
本题解析：试题答案可以。此时不用选PS485和IO22。

189、问答题  无功补偿控制器在切除电容器时，依照什么次序？

点击查看答案

本题答案：依照“先投先切、后投后切”的次
本题解析：试题答案依照“先投先切、后投后切”的次序动作。这样可以由小到大逐步切除，也可以均衡各组电容器/接触器的寿命。

190、问答题  C65系列产品有何变化？

点击查看答案

本题答案：VigiC65ELE32被VigiC65ELE40替代
本题解析：试题答案VigiC65ELE32被VigiC65ELE40替代，电磁式漏电VigiC65ELM32保持不变。C6550A、63A的断路器与相应的漏电部分防误配的附件部分有所变化，变化之后，可有效防止40A的漏电与50A、63A的断路器的误配。

191、问答题  刮须插座（U700）不能充电，为什么？

点击查看答案

本题答案：原因：刮须插座能用于电动刮须刀充电，因为刮须插座内有一
本题解析：试题答案原因：刮须插座能用于电动刮须刀充电，因为刮须插座内有一个变压器，变压器中装有过压保护，温度超高保护等电子元件。如果这些保护装置元件被击穿，则变压器有可能受市电电压不稳定的影响而烧坏，故有不能充电现象。

192、问答题  NS400HMA320是否可以更换MA320脱扣器为配电型脱扣器？

点击查看答案

本题答案：不可以，因为NS400HMA320为电磁脱扣器，其内部
本题解析：试题答案不可以，因为NS400HMA320为电磁脱扣器，其内部无电流互感器。

193、问答题  电涌保护器在在配电回路中起什么作用？其动作原理是什么？

点击查看答案

本题答案：电涌保护器限制电网中的大气过电压（闪电雷击）不超过各种
本题解析：试题答案电涌保护器限制电网中的大气过电压（闪电雷击）不超过各种设备及配电装置能够承受的冲击耐压。
电涌器的实质为半导体压敏电阻器件，电阻大小依赖于电涌器的端电压。
当端电压小于保护器的触发电压Up时，保护器的电阻很高（大于1兆欧），只有很小的漏电流（小于1毫安）流过；当端电压（如大气过电压）达到其触发电压Up时电阻突然减小到只有几欧姆，使很大的涌流通过，在很短的时间内使得过电压突降之后又变成高阻性。
电涌器正常漏电流很小，但漏电流会随雷击次数的增加而增加。

194、问答题  NS断路器的电动操作机构可否接受自保持型的跳合闸信号控制？

点击查看答案

本题答案：可以接受，脉冲型和自保持型信号控制电动机构跳合闸均可。
本题解析：试题答案可以接受，脉冲型和自保持型信号控制电动机构跳合闸均可。

195、问答题  CT能否工作在DC24V的电压下？

点击查看答案

本题答案：不能。因为CT和ACTc必须工作在同一电压下，尽管AC
本题解析：试题答案不能。因为CT和ACTc必须工作在同一电压下，尽管ACTc有DC24V，但是CT没有DC24V，所以CT不能工作在DC24V的电压下。

196、问答题  什么叫做过载？什么叫做低电压或电压过低？

点击查看答案

本题答案：所谓过载，就是实际负荷电流大于线路或设备的额定电流。过
本题解析：试题答案所谓过载，就是实际负荷电流大于线路或设备的额定电流。过载会造成线路和设备的温度过高、绝缘加速老化、使用寿命缩短。如果长时间过载，会造成设备损坏，甚至引起火灾和爆炸等重大事故。
所谓低电压或电压过低，就是线路电压低于设备额定电压。电气设备长时间低电压运行，不仅使供电线路的电能损失增加，照明灯光暗淡或不能点燃，电机的出力和效率降低或不能起动而且也会引起过电流而造成电机过热甚至烧毁。

197、问答题  如何理解MW断路器的型号含义？

点击查看答案

本题答案：以MW063F23为例，
“06
本题解析：试题答案以MW063F23为例，
“06”表示额定电流为630A；
“3”表示3极，“4”代表4极；
“F”表示固定式，“D”代表抽屉式；
“2”表示控制单元为2.0，“5”表控制单元为5.0，“A”表控制单元为5.0A。
“3”表示控制电压为AC380V，“2”表示控制电压为AC220V，“4”表示控制电压为DC220V。

198、问答题  带旋转手柄的NS250和NS630之间可否构成钥匙连锁？

点击查看答案

本题答案：可以。需要选择一套两锁一钥匙41950，给NS250配
本题解析：试题答案可以。需要选择一套两锁一钥匙41950，给NS250配一个适配器29344，再给NS630配一个适配器32604

199、问答题  ATS自动电源转换系统中，UA控制器A、B、C三个拨动开关的含义？

点击查看答案

本题答案：A表示电压监测
A＝0，UA控制器的控制电压
本题解析：试题答案A表示电压监测
A＝0，UA控制器的控制电压为AC220V，要求A＝0；
UA控制电压为380V时，A＝0意味着无缺相保护。
A＝1，UA控制器的控制电压为AC380V时UA有断相保护功能。
B表示发电机故障时，主断路器位置。
B＝0，UR启动，投切失败时也断开UN
B＝1，UR启动，投切失败时，重投UN
C表示发电机最大起动时间（T6）
C＝0T＝120s
C＝1T＝180s
经过时间T后，认为发电机出现故障。如果电压不升上来，备用回路断路器不会合闸，这个时候还未发生切换

200、问答题  MN“S”和MN有何不同？

点击查看答案

本题答案：MN是欠压瞬时脱扣线圈；MN“S&rdqu
本题解析：试题答案MN是欠压瞬时脱扣线圈；MN“S”是欠压延时时脱扣线圈，当电压下降时，延时200ms动作于跳闸，防止系统受扰动电压暂时下降时引起误动作。注意，当C65左侧装MN“S”时，不能再加装MX。
