1、问答题  论述为什么变压器差动保护不能代替瓦斯保护？

点击查看答案

本题答案：变压器瓦斯保护能反应变压器油箱内的任何故障，如铁芯过热
本题解析：试题答案变压器瓦斯保护能反应变压器油箱内的任何故障，如铁芯过热烧灼、油面降低等，而差动保护对此无反应。又如变压器绕组发生少数线匝的匝间短路，虽然短路匝内短路电流很大会造成局部绕组严重过热产生强烈的油流向油枕方向冲击，但表现在相电流上其量值却不大，所以差动保护反应不出，但瓦斯保护对此却能灵敏地加以反应。因此，差动保护不能代替瓦斯保护。

2、问答题  论述电力系统对继电保护装置的基本要求是什么？

点击查看答案

本题答案：（1）快速性。要求继电保护装置的动作尽量快，以提高系统
本题解析：试题答案（1）快速性。要求继电保护装置的动作尽量快，以提高系统并列运行的稳定性，减轻故障设备的损坏，加速非故障设备恢复正常运行；
（2）可靠性。要求继电保护装置随时保持完整、灵活状态。不应发生误动或拒动；
（3）选择性。要求继电保护装置动作时，跳开具故障点最近的断路器，使停电范围尽可能缩小；
灵敏性。要求继电保护装置在其保护范围内发生故障时，应灵敏地动作。

3、问答题  计算题：一只电炉其电阻为44Ω，电源电压为220V，求30min产生的热量。

点击查看答案

本题答案：解：已知U＝220V，R＝44Ω，t＝30
本题解析：试题答案解：已知U＝220V，R＝44Ω，t＝30min＝1800s
?
电炉30min产生的热量为1980kJ。

4、名词解释  AGC

点击查看答案

本题答案：自动发电控制的英文缩写，他是能量管理系统的重要组成部分
本题解析：试题答案自动发电控制的英文缩写，他是能量管理系统的重要组成部分，按照电网调度中心的控制目标将指令发送给有关发电厂或机组，通过电厂或机组的自动控制调节装置，是对发电机功率的自动控制。

5、问答题  三相全波整流器电源回路有时发生直流母线电压显著下降的情况是什么原因?

点击查看答案

本题答案：（1）交流电源电压过低；
（2）硅整流器交流
本题解析：试题答案（1）交流电源电压过低；
（2）硅整流器交流侧一根相线断路，直流电压比正常降低33%；
（3）硅整流器的元件在不同相不同侧有两只整流元件断路，直流电压降低33%；
（4）硅整流器有一只元件开路时，直流母线电压降低17%；
（5）硅整流器在不同相同一侧有两只整流元件开路时，直流母线电压降低50%。

6、问答题  论述发电机运行特性曲线（P-Q曲线）四个限制条件？

点击查看答案

本题答案：根据发电机运行特性曲线（P-Q曲线），在稳态条件下，发
本题解析：试题答案根据发电机运行特性曲线（P-Q曲线），在稳态条件下，发电机的稳态运行范围受下列四个条件限制：
（1）原动机输出功率极限的限制，即原动机的额定功率一般要稍大于或等于发电机的额定功率；
（2）发电机的额定视在功率的限制，即由定子发热决定的容许范围；
（3）发电机的磁场和励磁机的最大励磁电流的限制，通常由转子发热决定；
（4）进相运行时的稳定度，即发电机的有功功率输出受到静态稳定条件的限制。

7、问答题  作图题：画出线路方向过流保护原理接线图。

点击查看答案

本题答案：试题答案QF-断路器；TV-电压互感器；TA-电流互感器；KS-信号继电器；
KT-时间继电器；KPD-功率方向继电器；KA-电流继电器

8、名词解释  运用中的电气设备

点击查看答案

本题答案：运用中的电气设备，是指全部带有电压、一部分带有电压或一
本题解析：试题答案运用中的电气设备，是指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。

9、问答题  运行中的CT二次侧为什么不容许开路？

点击查看答案

本题答案：CT开路将造成二次感应出过电压（峰值几千伏），威胁人身
本题解析：试题答案CT开路将造成二次感应出过电压（峰值几千伏），威胁人身安全、仪表、保护装置运行，造成二次绝缘击穿，并使CT磁路过饱和，铁芯发热，烧坏CT。

10、问答题  同步发电机定子的旋转磁场有什么特点?

点击查看答案

本题答案：（1）磁场旋转的方向与三相电流的相序一致。

本题解析：试题答案（1）磁场旋转的方向与三相电流的相序一致。
（2）哪一相绕组的电流达到最大值，旋转磁场的轴线正好转到该相绕组的轴线上。
（3）磁场的旋转速度n（同步转速）与频率f和极对数p有关。

11、填空题  变压器内部故障时，（）继电器上接点接（）回路，下接点接开关（）回路。

点击查看答案

本题答案：瓦斯；信号；跳闸
本题解析：试题答案瓦斯；信号；跳闸

12、名词解释  正常运行方式

点击查看答案

本题答案：包括正常检修方式和按负荷曲线及季节变化的水电大发，火电
本题解析：试题答案包括正常检修方式和按负荷曲线及季节变化的水电大发，火电大发，最大最小负荷和最大最小开机方式较长期出现的运行方式。

13、填空题  手动操作投入断路器，由于线路上有（）而随即被保护装置将其（）时，不允许重合闸动作。

点击查看答案

本题答案：故障；断开
本题解析：试题答案故障；断开

14、判断题  发电机冒烟、着火或爆炸，应立即将发电机解列。（）

点击查看答案

本题答案：对
本题解析：暂无解析

15、名词解释  小接地电流系统

点击查看答案

本题答案：采用中性点不接地或经消弧线圈接地的系统，当某一相发生接
本题解析：试题答案采用中性点不接地或经消弧线圈接地的系统，当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，称小电流接地系统。

16、问答题  禁止用隔离开关进行的操作有哪些？

点击查看答案

本题答案：（1）带负荷的情况下合上或拉开隔离开关；
（
本题解析：试题答案（1）带负荷的情况下合上或拉开隔离开关；
（2）投入或切断变压器及送出线；
（3）切除接地故障点。

17、名词解释  内部过电压

点击查看答案

本题答案：内部过电压是由于操作、事故或其他原因引起系统的状态发生
本题解析：试题答案内部过电压是由于操作、事故或其他原因引起系统的状态发生突然变化将出现从一种稳定状态转变为另一种稳定状态的过渡过程，在这个过程中可能对系统有危险的过电压。这些过电压是系统内电磁能的振荡和积聚志引起的，所以叫内部过电压。

18、名词解释  励磁涌流

点击查看答案

本题答案：变压器励磁涌流是变压器全电压充电时在其绕组中产生的暂态
本题解析：试题答案变压器励磁涌流是变压器全电压充电时在其绕组中产生的暂态电流。

19、问答题  作图题：画出三相变压器的Y，d11组别接线图，并标出极性。

点击查看答案

本题答案：试题答案

20、填空题  变压器上层油温达到（）℃后，应开启风扇。上层油温不宜超过（）℃。在带电的电压互感器二次回路上工作，严格防止（）或（）。在带电的电流互感 器二次回路上工作，严禁将二次侧（）。

点击查看答案

本题答案：55；85；短路；接地；开路
本题解析：试题答案55；85；短路；接地；开路

21、问答题  简答发电机的工作原理。

点击查看答案

本题答案：发电机是根据电磁感应原理，将机械能转换为电能的旋转电机
本题解析：试题答案发电机是根据电磁感应原理，将机械能转换为电能的旋转电机。

22、填空题  当变压器采用Y／△一11接线时，高、低压侧电流之间存在（）的（）差。

点击查看答案

本题答案：30º；相位
本题解析：试题答案30º；相位

23、判断题  发电机在运行中若发生转子两点接地，由于转子绕组一部分被短路，转子磁场发生畸变，使磁通不平衡，机体将发生强烈振动。（）

点击查看答案

本题答案：对
本题解析：暂无解析

24、填空题  系统正常运行时，因系统中出现过负荷，系统（）和（）短路时，不会出现零序分量。

点击查看答案

本题答案：振荡；相间
本题解析：试题答案振荡；相间

25、问答题  绕线型电动机电刷冒火或滑环发热是什么原因？

点击查看答案

本题答案：①因电刷研磨不好而与滑环的接触不良；
②电刷
本题解析：试题答案①因电刷研磨不好而与滑环的接触不良；
②电刷碎裂；
③刷架压簧的压力不均匀；
④滑环不光滑或不圆；
⑤滑环与电刷污秽；
⑥电刷压力过大或过小；
⑦电刷与刷架挤得过紧。

26、名词解释  电气设备的冷备用状态

点击查看答案

本题答案：电气设备的刀闸及开关均在断开位置，相应保护退出运行（属
本题解析：试题答案电气设备的刀闸及开关均在断开位置，相应保护退出运行（属上级调度所辖的调度范围内保护，按调令执行）。

27、问答题  试述外部过电压的危害，运行中防止外部过电压都采取了什么手段？

点击查看答案

本题答案：外部过电压包括两种：一种是对设备的直击雷过电压；另一种
本题解析：试题答案外部过电压包括两种：一种是对设备的直击雷过电压；另一种是雷击于设备附近时，在设备上产生的感应过电压。由于过电压数值较高，可能引起绝缘薄弱点的闪络，也可能引起电气设备绝缘损坏，甚至烧毁电气设备。
电力系统的防雷设施有避雷器、避雷针、进出线架设架空地线及装设管型避雷器、放电间隙和接地装置。
避雷器：防止雷电过电压，即雷电感应过电压和雷电波沿线侵入发电厂、变电站的大气过电压，保护高压设备绝缘不受损。
避雷针：防止直击雷。
进出线架设架空地线及装设管型避雷器：防止雷电直击近区线路，避免雷电波直接入侵、损坏设备。
放电间隙：根据变压器的不同电压等级，选择适当距离的放电间隙与阀型避雷器并联（也有单独用放电间隙的），来保护中性点为分级绝缘的变压器中性点。
接地 装置：是防雷保护重要组成部分，要求它不仅能够安全地引导雷电流入地，并应使雷电流流入大地时能均匀地分布出去。

28、问答题  计算题：一台三相异步电动机额定功率20kW，额定电压380V，功率因数0.6，效率97%，试求电动机的额定电流。

点击查看答案

本题答案：解：试题答案解：

29、名词解释  电气设备的检修状态

点击查看答案

本题答案：电气设备的刀闸及开关均在断开位置，在有可能来电端挂好接
本题解析：试题答案电气设备的刀闸及开关均在断开位置，在有可能来电端挂好接地线，挂好安全标示牌，相应保护退出运行（属上级调度所辖的调度范围内保护，按调令执行）。

30、名词解释  主保护

点击查看答案

本题答案：满足系统稳定和设备安全要求，能以最快速度有选择的切除被
本题解析：试题答案满足系统稳定和设备安全要求，能以最快速度有选择的切除被保护设备和线路故障的保护的环路。

31、填空题  自动调整励磁装置，在发电机正常运行或发生事故的情况下，能够提高电力系统的（）稳定和（动态）稳定。

点击查看答案

本题答案：静态；静态
本题解析：试题答案静态；静态

32、名词解释  异步振荡

点击查看答案

本题答案：发电机因某种原因受到较大的扰动，其功角在0&mdash
本题解析：试题答案发电机因某种原因受到较大的扰动，其功角在0—360°之间周期性地变化，发电机与电网失去同步运行的状态。在异步振荡时，发电机一会工作在发电机状态，一会工作在电动机状态。

33、填空题  瓦斯保护反映变压器的各种（）及（）。（）保护应动作于信号，（）保护应动作于跳闸。

点击查看答案

本题答案：内部故障；油面降低；轻瓦斯；重瓦斯
本题解析：试题答案内部故障；油面降低；轻瓦斯；重瓦斯

34、问答题  计算题：某一正弦交流电的表达式i＝sin（1000t＋30°）A，试求其最大值、有效值、角频率、频率和初相角各是多少？

点击查看答案

本题答案：解：最大值Im＝1（A）
有效值本题解析：试题答案解：最大值Im＝1（A）
有效值
角频率ω＝1000（rad／s）
频率
初相角φ=30°
该交流电的最大值为1A、有效值为0.707A、角频率为1000rad／s、频率为159Hz、初相角为30°。

35、问答题  距离保护的基本原理是什么？

点击查看答案

本题答案：距离保护的基本原理是用阻抗继电器测量保护安装处与故障点
本题解析：试题答案距离保护的基本原理是用阻抗继电器测量保护安装处与故障点之间的阻抗（或距离），实际上是用它来测量保护安装处电压与电流的比值，再将此测量阻抗与整定阻抗进行比较，当测量阻抗大于整定阻抗时，保护不动作；而小于整定阻抗时，则保护动作，距离保护的动作时间，取决于故障点到保护安装处的距离：当故障点距保护安装点近时，其测量阻抗小，动作时间短；当故障点距保护安装点远时，其测量阻抗增大，动作时间增长，而此时间的长短，一般以固定的动作时间即阶梯式时间来计算，这样就保证了保护优选择地切除故障。

36、问答题  计算题：某台电力变压器的额定电压为220／121／11kV，连接组别为YN，yn，d12-11，已知高压绕组为3300匝，试求变压器的中、低压绕组各为多少匝？

点击查看答案

本题答案：解：该变压器中压绕组匝数为试题答案解：该变压器中压绕组匝数为
该变压器低压绕组匝数为

37、名词解释  电气设备的运行状态

点击查看答案

本题答案：电气设备的刀闸及开关均在合入位置，设备带电运行，相应保
本题解析：试题答案电气设备的刀闸及开关均在合入位置，设备带电运行，相应保护投入运行。

38、名词解释  手车开关的试验位置

点击查看答案

本题答案：手车开关本体在开关柜内，且开关本体限定在“
本题解析：试题答案手车开关本体在开关柜内，且开关本体限定在“试验”位置，一次插件（动、静插头）在断开位置。

39、问答题  用一只内阻为1800Ω，量程为150V的电压表测量600V的电压，试求必须串接上多少欧姆的电阻？

点击查看答案

本题答案：串接5400Ω电阻
本题解析：试题答案串接5400Ω电阻

40、名词解释  自动重合闸

点击查看答案

本题答案：将因故障跳开后的断路器按需要自动投入的一种自动装置。<
本题解析：试题答案将因故障跳开后的断路器按需要自动投入的一种自动装置。

41、问答题  电力系统对继电保护装置的基本要求是什么？

点击查看答案

本题答案：基本要求是：
（1）快速性：要求继电保护装置
本题解析：试题答案基本要求是：
（1）快速性：要求继电保护装置的动作时间尽量快，从而提高系统运行的稳定性，减轻故障设备的损坏，加速非故障设备恢复正常运行。
（2）可靠性：要求继电保护装置随时保持完整、灵活状态，不能发生误动或拒动。
（3）选择性：要求继电保护装置动作时，跳开距故障点最近的断路器，停电范围要尽量缩小。
（4）灵敏性：要求继电保护装置当有故障在其保护范围内发生时，应灵敏地动作将其切除。

42、判断题  发电机定子线棒最高与最低温度间的温差达8℃或定子线棒引水管出水温差达8℃时，应查明原因并加强监视，此时可以降低负荷（）

点击查看答案

本题答案：对
本题解析：暂无解析

43、名词解释  变压器

点击查看答案

本题答案：一种静止的电气设备，是用来将某一数值的交流电压变成频率
本题解析：试题答案一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

44、问答题  论述如何选用兆欧表？

点击查看答案

本题答案：兆欧表的选用，主要是选择其电压及测量范围，高压电气设备
本题解析：试题答案兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。低压电气设备需使用电压低的兆欧表。一般选择原则是：500V以下的电气设备选用500～1000V的兆欧表；绝缘子、母线、刀闸应选用2500V以上的兆欧表。兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值避免读数时产生较大的误差。如有些兆欧表的读数不是从零开始，而是从1MΩ或2MΩ开始。这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。因为这种设备的绝缘电阻可能小于1MΩ，使仪表得不到读数，容易误认为绝缘电阻为零，而得出错误结论。

45、判断题  电气设备在保留主保护条件下运行，可以停用后备保护。（）

点击查看答案

本题答案：对
本题解析：暂无解析

46、问答题  论述发电厂中设置同期点的原则。

点击查看答案

本题答案：发电厂同期点和同期方式设置的原则如下：
（1
本题解析：试题答案发电厂同期点和同期方式设置的原则如下：
（1）直接与母线连接的发电机引出端的断路器、发电机—双绕组变压器单元接线的高压侧断路器、发电机—三绕组变压器单元接线各电源侧断路器，应设为同期点；
（2）双侧有电源的双绕组变压器的低压侧或高压侧断路器（一般设在低压侧）、三绕组变压器有电源的各侧断路器，应设为同期点；
（3）母线分段断路器、母线联络断路器、旁路断路器，应设为同期点；
（4）接在母线上且对侧有电源的线路断路器，应设为同期点；
多角型接线和外桥接线中，与线路相关的两个断路器，均设为同期点；一个半断路器接线的运行方式变化较多，一般所有断路器均设为同期点。

47、问答题  论述为什么发电机要装设转子接地保护？

点击查看答案

本题答案：发电机励磁回路一点接地故障是常见的故障形式之一，励磁回
本题解析：试题答案发电机励磁回路一点接地故障是常见的故障形式之一，励磁回路一点接地故障，对发电机并未造成危害，但相继发生第二点接地，即转子两点接地时，由于故障点流过相当大的故障电流而烧伤转子本体，并使励磁绕组电流增加可能因过热而烧伤；由于部分绕组被短接，使气隙磁通失去平衡从而引起振动甚至还可使轴系和汽机磁化，两点接地故障的后果是严重的，故必须装设转子接地保护。

48、问答题  计算题：一台四极异步电动机接在工频50Hz电源上，转子实际转速n＝1440r/min，求该电机的转差率。

点击查看答案

本题答案：解：同步转速试题答案解：同步转速
转差率
该电机的转差率为4%。

49、问答题  作图题：画出电流互感器常见的五种接线方式示意图。

点击查看答案

本题答案：试题答案

50、名词解释  变压器的负载能力

点击查看答案

本题答案：对于使用中的变压器不但要求保证安全供电，而且要具有一定
本题解析：试题答案对于使用中的变压器不但要求保证安全供电，而且要具有一定的使用寿命。能够保证变压器中的绝缘材料具有正常使用寿命的最大负荷，就是变压器的负载能力（它决定于绕组绝缘材料的运行温度。）。

51、判断题  发电机定子线圈漏水，并伴有定子接地立即将发电机解列停机。（）

点击查看答案

本题答案：对
本题解析：暂无解析

52、问答题  论述隔离开关运行中的故障处理。

点击查看答案

本题答案：运行中的隔离开关可能出现下列异常现象：
（1
本题解析：试题答案运行中的隔离开关可能出现下列异常现象：
（1）接触部分过热。
（2）绝缘子外伤、硬伤。
（3）针式绝缘子胶合部因质量不良和自然老化而造成绝缘子掉盖。
（4）在污秽严重时产生放电、击穿放电，严重时产生短路、绝缘子爆炸、断路器跳闸。
针对以上情况，应分别进行如下处理：
（1）需立即设法减少或转移负荷，如通知用户限荷或拉开部分变压器。
（2）与母线连接的隔离开关，应尽可能停止使用。
（3）发热剧烈时，应以适当的断路器，如利用倒母线等方法，转移负荷。
（4）如停用发热隔离开关，可能引起停电损失较大时，应采用带电作业的方法进行检修。如未消除，临时将隔离开关短接。
（5）不严重的放电痕迹，可暂不拉电，经过停电手续再行处理。绝缘子外伤严重，则应立即停电或带电作业处理。

53、判断题  发电机加励磁必须在转速达3000rpm时方可进行。（）

点击查看答案

本题答案：对
本题解析：暂无解析

54、填空题  变电运行“四对照”内容是：对照设备（）、（）、（）、以及（）。继电保护装置做传动试验或一次通电时，应通知（）和（）人员，并由工作负责人或由他派人到现场（），方可执行。

点击查看答案

本题答案：名称；编号；位置；拉合方向；值班员；有关；监视
本题解析：试题答案名称；编号；位置；拉合方向；值班员；有关；监视

55、名词解释  手车开关的工作位置

点击查看答案

本题答案：手车开关本体在开关柜内，一次插件（动、静插头）已插好。
本题解析：试题答案手车开关本体在开关柜内，一次插件（动、静插头）已插好。

56、问答题  发电机启动升压过程中，为什么要监视转子电流和定子电流？

点击查看答案

本题答案：发电机启动升压过程中，监视转子电流的目的：

本题解析：试题答案发电机启动升压过程中，监视转子电流的目的：
（1）监视转子电流和与之对应的定子电压，可以发现励磁回路有无短路。
（2）额定电压下的转子电流较额定空载励磁电流显著增大时，可以初步判定有匝间短路或定子铁芯有局部短路。
（3）电压回路断线或电压表卡涩时，防止发电机电压升高，威胁绝缘。发电机启动升压过程中，监视定子电流是为了判断发电机及主变压器高压侧有无短路现象。

57、填空题  变压器负荷电流增加，一次绕组的电流将随着（）。

点击查看答案

本题答案：增加
本题解析：试题答案增加

58、问答题  计算题：三相汽轮发电机，输出的线电流IL是1380A，线电压UL为6300V，若负载的功率因数从0.8降到0.6，求该发电机输出的有功功率的变化？

点击查看答案

本题答案：解：当cos试题答案解：当cos1＝0.8时
P1＝ULIL＝1.732×6300×1380×0.8
＝12046406≈12000（kW）
当cos2＝0.6时
P2＝ULIL＝1.732×6300×1380×0.6
＝9034804≈9000（kW）
所以，当负荷的功率因数由0.8降至0.6时，发电机的有功功率降低了P1－P2＝12000－9000＝3000（kW）
有功功率降低了3000kW。

59、问答题  为什么大型发电机应装设非全相运行保护？

点击查看答案

本题答案：发电机—变压器组高压侧的断路器多为分相操作
本题解析：试题答案发电机—变压器组高压侧的断路器多为分相操作的断路器，常由于误操作或机械方面的原因使三相不能同时合闸或跳闸，或在运行中突然一相跳闸，这种异常工作，将在发电机—变压器组的发电机中流过负序电流，如果靠反应负序电流的反时限保护动作（对于联络变压器，要靠反应短路故障的后备保护动作），则会由于动作时间较长，而导致相邻线路对侧的保护动作，使故障范围扩大，甚至造成系统瓦解事故。因此，对于大型发电机—变压器组，在220kV及以上电压侧为分相操作的断路器，要求装设非全相运行保护。

60、问答题  计算题：一台8000kVA的变压器，接线组别为YN，d11，变比35000／10500V，求高压侧线电流、相电流及低压侧线电流、相电流和相电压。

点击查看答案

本题答案：解：试题答案解：＝S／＝8000×103／1.732×35000＝132（A）
＝＝132（A）
＝S／＝8000×103／1.732×10500＝440（A）
＝／＝254（A）
＝＝10500（V）
高压侧线电流为132A，相电流为132A；低压侧线电流为440A，相电流为254A，相电压为10500V。

61、问答题  论述发电机逆功率运行对发电机的影晌？

点击查看答案

本题答案：一般发生在刚并网时，负荷较轻，造成发电机逆功率运行，这
本题解析：试题答案一般发生在刚并网时，负荷较轻，造成发电机逆功率运行，这样的情况对发电机一般不会有什么影响；
当发电机带着高负荷运行时，若引起发电机逆功率运行可能造成发电机瞬间过电压，因为带负荷时一般为感性（即迟相运行）即正常运行的电枢反应磁通的励磁电流在负荷瞬间消失后，会使全部励磁电流使发电机电压升高，升高多少与励磁系统特性有关，从可靠性来讲，发生过电压对发电机有不利的影响，可能由于某种保护动作引起机组跳闸。

62、名词解释  电流速断保护

点击查看答案

本题答案：指继电保护装置按被保护设备的短路电流整定的，可实现快速
本题解析：试题答案指继电保护装置按被保护设备的短路电流整定的，可实现快速切断故障，但一般在线路末端有一段保护不到的"死区"须采用过电流保护动作后备保护。

63、问答题

计算题：星行连接的三相电动机，运行时功率因数为0.8，若该电动机的相电压是220V，线电流为10A，求该电动机的有功功率和无功功率各是多少？

点击查看答案

本题答案：解：电动机线电压
试题答案解：电动机线电压
＝＝1.732×220≈380（V）
电动机的有功功率
P＝=1.732×380×10×0.8×103≈5.3（kW）
功率因数角
=arccos0.8＝36.9°
电动机的无功功率为
＝＝1.732×380×10×sin36.9°
＝4000（var）＝4kvar
电动机的有功功率为5.3kW，电动机的无功功率为4kvar。

64、填空题  三相五柱式电压互感器二次侧辅助绕组接线为开口三角，所反映的是（零序）电压，开口三角电压为（）V。

点击查看答案

本题答案：0
本题解析：试题答案0

65、名词解释  变压器分级绝缘

点击查看答案

本题答案：指变压器绕组靠近中性点部位的主绝缘水平比绕组端部 的绝缘
本题解析：试题答案指变压器绕组靠近中性点部位的主绝缘水平比绕组端部的绝缘水平低。

66、填空题  中央信号装置分为（）信号、（）信号、（）信号。

点击查看答案

本题答案：事故；预告；位置
本题解析：试题答案事故；预告；位置

67、问答题  论述电机中使用的绝缘材料分哪几个等级？各级绝缘的最高允许工作温度是多少？

点击查看答案

本题答案：电机中使用的绝缘材料按照耐热性能的高低，分为7个等级，
本题解析：试题答案电机中使用的绝缘材料按照耐热性能的高低，分为7个等级，即Y、A、E、B、F、H、C级。
各级绝缘的最高允许工作温度是：Y级绝缘，90℃；A级绝缘，105℃；E级绝缘，120℃；B级绝缘，130℃；F级绝缘，155℃；H级绝缘，180℃；C级绝缘，180℃以上。

68、问答题

计算题：在R、L、C串联电路中，R＝16Ω，XL＝4Ω，XC＝16Ω，电源电压u＝100sin（314t＋30°）V，求此电路的阻抗是多少？电路电流及消耗的有功功率各为多少？


点击查看答案

本题答案：根据复阻抗公式Z＝R＋j（试题答案根据复阻抗公式Z＝R＋j（－）
电路的阻抗为Z＝16＋j（4－16）＝（Ω）已知u＝100sin（314t＋30°）（V）
故
根据公式
电路电流
根据单相功率公式P＝UIcosφ

电路的功率因数为cosφ＝cos（－36.9°）＝0.8
电路的有功功率P＝100×5×0.8＝400（W）
电路的阻抗为Ω，电路的电流为A，电路的有功功率P为400W。

69、问答题  计算题：已知某发电机的某一时刻的有功功率P为240MW，无功功率Q为70MVar，此时发电机发出的视在功率是多少？功率因数是多少？

点击查看答案

本题答案：解：根据公式 试题答案解：根据公式 可得：
视在功率： （MVA）
功率因数：
此时该发电机发的视在功率为250MVA，功率因数为0.96。

70、问答题  电动机在运行中产生异常声是什么原因？

点击查看答案

本题答案：①三相电线中断一相；
②三相电压不平衡；本题解析：试题答案①三相电线中断一相；
②三相电压不平衡；
③轴承磨损严重或缺油；
④定子与转子发生磨擦；
⑤风扇与风罩或机盖磨擦；
⑥机座松动。

71、填空题  在发生单相接地短路时，零序（）的大小等于通过故障点（）的1/3。

点击查看答案

本题答案：电流；电流
本题解析：试题答案电流；电流

72、问答题  论述三相电源缺相对异步电动机启动和运行的危害？

点击查看答案

本题答案：三相异步电动机缺相电源时，电动机将无法启动，且有强烈的
本题解析：试题答案三相异步电动机缺相电源时，电动机将无法启动，且有强烈的“嗡嗡”声，长时间易烧毁电动机；若在运行中的电动机缺一相电源，虽然电动机能继续转动，但转速下降，如果负载不降低，电动机定子电流将增大，引起过热，甚至烧毁电动机。

73、判断题  短路电流越大，反时限过电流保护的动作时间越短。（）

点击查看答案

本题答案：对
本题解析：暂无解析

74、问答题  蒸化设备如何选择？

点击查看答案

本题答案：蒸化设备是根据蒸化工艺条件、织物性质和生产规模而选用的。对于
本题解析：试题答案蒸化设备是根据蒸化工艺条件、织物性质和生产规模而选用的。对于一些易变形的织物要采用间歇式的蒸化设备，大批量生产的可采用松式连续蒸化机。

75、名词解释  动态稳定

点击查看答案

本题答案：当电力系统和发电机在正常运行时受到较大干扰，使电力系统
本题解析：试题答案当电力系统和发电机在正常运行时受到较大干扰，使电力系统的功率发生相当大的波动时，系统能保持同步运行的能力。

76、名词解释  定压运行

点击查看答案

本题答案：是指汽轮机在不同工况运行时，依靠改变调速汽门的开度来改
本题解析：试题答案是指汽轮机在不同工况运行时，依靠改变调速汽门的开度来改变机组功率而汽轮机前的新气压则维持不变的运行状态。母管制的发电厂只能用定压运行方式，在许多单元机组上也采用这种运行方式。

77、判断题  电网运行遇有危及人身及设备安全的情况时，发电厂、变电站的运行值班单位的值班人员可以按照有关规定处理，处理后应当立即报告有关调度机构的值班人员。（）

点击查看答案

本题答案：对
本题解析：暂无解析

78、问答题  作图题：画出正序、负序和零序三相对称分量相加相量图。

点击查看答案

本题答案：试题答案

79、问答题  从事电力行业的人员必须具备哪些基本条件？

点击查看答案

本题答案：（1）精神正常，身体健康，没有妨碍工作的疾病；
本题解析：试题答案（1）精神正常，身体健康，没有妨碍工作的疾病；
（2）具备必要的电力专业知识，熟悉《电业安全工作规程》的有关规定，并经考试合格；
（3）应会进行触电急救。

80、填空题  兆欧表测量端的符号是（），地端符号是（），屏蔽端符号是（）。

点击查看答案

本题答案：L；E；G
本题解析： 试题答案L；E；G

81、填空题  直流母线电压过高时会使长期充电的（）及（）过热烧损，过低时则造成（）失灵和（）拒动。

点击查看答案

本题答案：继电器线圈；指示灯；断路器合闸；保护装置
本题解析：试题答案继电器线圈；指示灯；断路器合闸；保护装置

82、名词解释  外部过电压

点击查看答案

本题答案：它是由雷击所引起的过电压，包括两种，一种是对设备的直击
本题解析：试题答案它是由雷击所引起的过电压，包括两种，一种是对设备的直击雷过电压；另一种是雷击于设备附近时，在设备上产生的感应过电压。

83、判断题  发电机失磁后，将从系统中吸收无功功率。（）

点击查看答案

本题答案：对
本题解析：暂无解析

84、填空题  高压断路器的主要结构一般有（）、（）、（）和（）。

点击查看答案

本题答案：操作机构；绝缘部分；灭弧部分；导流部分
本题解析：试题答案操作机构；绝缘部分；灭弧部分；导流部分

85、名词解释  自同期并列

点击查看答案

本题答案：发电机在并列前未励磁，当发电机转速接近同步转速时，将发
本题解析：试题答案发电机在并列前未励磁，当发电机转速接近同步转速时，将发电机投入系统，然后再发电机加上励磁，在原动机，同步转矩作用下，发电机被拖入同步，叫自同期并列。

86、名词解释  电气设备的热备用状态

点击查看答案

本题答案：电气设备的刀闸在合入位置，开关在断开位置，相应保护投入
本题解析：试题答案电气设备的刀闸在合入位置，开关在断开位置，相应保护投入运行。

87、问答题  运行中的PT二次侧为什么不容许短路？

点击查看答案

本题答案：PT二次侧如果短路将造成PT电流急剧增大过负荷而损坏，
本题解析：试题答案PT二次侧如果短路将造成PT电流急剧增大过负荷而损坏，并且绝缘击穿使高压串至二次侧来，影响人身安全和设备安全。

88、填空题  距离保护是反映故障点到保护安装处的（）并根据此距离的大小确定（）的保护装置。

点击查看答案

本题答案：电气距离；动作时限
本题解析：试题答案电气距离；动作时限

89、问答题  试述断路器误跳闸的一般原因及处理。

点击查看答案

本题答案：断路器误跳闸原因：
（1）断路器机构误动作。
本题解析：试题答案断路器误跳闸原因：
（1）断路器机构误动作。判断依据：保护不动作，电网无故障造成的电流、电压波动。
（2）继电保护误动作。一般有定值不正确、保护错接线、电流互感器及电压互感器回路故障等原因造成。
（3）二次回路问题。两点接地，直流系统绝缘监视装置报警；直流接地，电网无故障造成的电流、电压波动；另外还有二次回路接线错误等。
（4）直流电源问题。在电网中有故障或操作时，硅整流直流电源有时会出现电压波动、干扰脉冲等现象，使保护误动作。
误跳闸的处理原则是：查明误跳闸原因。设法排除故障，恢复断路器运行。

90、问答题  同步电机的“同步”是指什么？

点击查看答案

本题答案：“同步”是指定子磁场和转子磁场
本题解析：试题答案“同步”是指定子磁场和转子磁场以相同的方向、相同的速度旋转。

91、填空题  综合重合闸有（）、（）、（）及（）四种工作方式。

点击查看答案

本题答案：单相；三相；综合；停用
本题解析：试题答案单相；三相；综合；停用

92、问答题  计算题：有一只电流变比为12000／5A的电流互感器，接入电流表，当表计（电流表）指示8000A时，求电流表表头流过多少电流？

点击查看答案

本题答案：解：电流互感器在正常情况下二次电流与一次电流成正比关系
本题解析：试题答案解：电流互感器在正常情况下二次电流与一次电流成正比关系，则
表头流过的电流为
电流表表头流过的电流为3.3A。

93、判断题  发电机启动前应检查所属系统工作票全部结束，并确认无人工作后进行恢复备用工作。（）

点击查看答案

本题答案：对
本题解析：暂无解析

94、问答题  电动机空载运行正常，加负载后转速降低或停转是什么原因？

点击查看答案

本题答案：有可能是：
①将角形接线误接成星形接线；本题解析：试题答案有可能是：
①将角形接线误接成星形接线；
②电压过低；
③转子铝（铜）条脱焊或断开。

95、判断题  调节发电机励磁电流，可以改变发电机的有功功率。（）

点击查看答案

本题答案：错
本题解析：暂无解析

96、问答题  发电机的磁场电阻有什么作用？

点击查看答案

本题答案：当负载变化时，可以调节磁场电阻，用增减励磁电流来维持发
本题解析：试题答案当负载变化时，可以调节磁场电阻，用增减励磁电流来维持发电机端电压不变。

97、问答题  作图题：画出厂用6.0kV母线电压互感器接线图。

点击查看答案

本题答案：试题答案

98、问答题  计算题：有一台容量为50kVA的三相变压器，当变压器满载运行时，求负载功率因数为1、0.8、0.6时，变压器输出功率各是多少？

点击查看答案

本题答案：解：根据公式：试题答案解：根据公式：：时，变压器输出功率为：
时，变压器输出功率为：
时，变压器输出功率为：

时，变压器输出功率为50（KW）；时，变压器输出功率为50（KW）；时，变压器输出功率为30（KW）。

99、问答题  作图题：画出单相半控桥式整流电路图（标明极性）。

点击查看答案

本题答案：试题答案

100、问答题  变压器运行中电压过高有什么危害？

点击查看答案

本题答案：运行中的变压器其电压不得超过运行分接头电压的105%，
本题解析：试题答案运行中的变压器其电压不得超过运行分接头电压的105%，电压过高会造成励磁电流增大，而铁芯损耗增大，铁芯过热，影响变压器正常运行，缩短变压器使用寿命。电压过高会使变压器绝缘损耗增大，有可能直接破坏匝间绝缘或主绝缘，造成变压器绝缘损坏。

101、判断题  发电机不允许在定子不通内冷水的情况下带负荷运行。（）

点击查看答案

本题答案：对
本题解析：暂无解析

102、判断题  发电机定子铁芯温度最高不应超过120℃。（）

点击查看答案

本题答案：对
本题解析：暂无解析

103、问答题  计算题：已知一线圈的参数为R＝10Ω，L＝5mH，将它与电容C＝2μF串联接入工频220V交流电网中，试计算线圈和电容上的电压。

点击查看答案

本题答案：解：XL＝2πfL＝2×3.14&t
本题解析：试题答案解：XL＝2πfL＝2×3.14×50×5×10－3＝1.57（Ω） UR＝IR＝0.139×10＝1.39（V）
?UL＝IXL＝0.139×1.57＝0.22（V）
线圈电压
电容电压UC＝IXC＝0.139×1592＝221.3（V）
线圈上的电压为1.4V；电容上的电压为221.3V。

104、问答题  什么叫高压、低压、安全电压？

点击查看答案

本题答案：对地电压在250V及以上的为高压；对地电压在250V以
本题解析：试题答案对地电压在250V及以上的为高压；对地电压在250V以下的为低压；对人体不会引起生命危险的电压叫安全电压。

105、名词解释  励磁系统

点击查看答案

本题答案：供给同步发电机励磁电流的电源及其附属设备称为励磁系统。
本题解析：试题答案供给同步发电机励磁电流的电源及其附属设备称为励磁系统。同步发电机的励磁系统一般由励磁功率单元和励磁调节器两个主要部分组成。

106、填空题  由于距离保护是依据故障点至保护安装处的（）来动作的，因此保护范围基本上不受（）及（）大小的影响。

点击查看答案

本题答案：阻抗值；运行方式；短路电流
本题解析：试题答案阻抗值；运行方式；短路电流

107、问答题  二次回路绝缘电阻标准是多少？

点击查看答案

本题答案：绝缘电阻＞1MΩ；直流小母线或控制盘的电压
本题解析：试题答案绝缘电阻＞1MΩ；直流小母线或控制盘的电压，小母线与其相连接回路的绝缘电阻＞10MΩ。

108、问答题  安全生产中“三不放过”的原则是什么？

点击查看答案

本题答案：（1）对发生事故原因不查清，不放过；
（2）
本题解析：试题答案（1）对发生事故原因不查清，不放过；
（2）对事故本人和广大群众不教育不放过；
（3）不制订防范措施不放过。

109、问答题  有一台额定容量为120000kVA的电力变压器，该变压器的额定电压为220／121／11kV，连接组别为YN，yn12，d11；试求该变压器在额定运行工况下，各侧的额定电流是多少？各侧相电流是多少？

点击查看答案

本题答案：高压侧额定电流和相电流均为315A，中压侧额定电流和相
本题解析：试题答案高压侧额定电流和相电流均为315A，中压侧额定电流和相电流均为573A，低压侧的额定电流为6298A，相电流为3636A。

110、问答题  什么是人身触电？触电形式有几种？

点击查看答案

本题答案：电流通过人体是人身触电。
触电有：单相触电，
本题解析：试题答案电流通过人体是人身触电。
触电有：单相触电，两相触电和跨步电压触电，接触触电四种形式。

111、名词解释  高频闭锁保护

点击查看答案

本题答案：利用距离保护的启动元件和距离方向元件控制收发信机发出高
本题解析：试题答案利用距离保护的启动元件和距离方向元件控制收发信机发出高频闭锁信号，闭锁两侧保护的原理构成的高频保护。

112、问答题  论述发生发电厂全厂停电的主要原因？

点击查看答案

本题答案：（1）由于发电厂内部的厂用电、热力系统或其他主要设备的
本题解析：试题答案（1）由于发电厂内部的厂用电、热力系统或其他主要设备的故障处理不当导致机炉全停，全厂出力降至零，造成全厂停电；
（2）由于发电厂和系统间的联络线故障跳闸，此时，发电厂发出的功率远小于所带的其他负荷，引起发电厂严重低频率、低电压，若处理不当，可能造成机炉全停，导致全厂停电；
（3）发电厂主要母线故障，使大部分机组被迫停运，并涉及到厂用电系统的正常供电时，也可能导致全厂停电；
发电厂运行人员误操作，使保护装置的一、二次方式不对应，或者造成某些主要设备主变压器、厂用电母线失电，也可能扩大为全厂停电。

113、填空题  建立完善的万能钥匙使用和保管，制度，防误闭锁装置不能随意（），停用防误闭锁装置时，要经本单位（）批准。

点击查看答案

本题答案：退出运行；总工程师
本题解析：试题答案退出运行；总工程师

114、填空题  在感性负载两端并联容性设备是为了提高整个电路的（）。变压器油粘稠度说明油的（）好坏。避雷器与被保护的设备距离越（）越好。红绿灯和直流电源监视灯要（）联一电阻。中央信号分为（）信号、（）信号 和（）信号。

点击查看答案

本题答案：功率因数；流动性；近；串；灯光；音响；位置
本题解析：试题答案功率因数；流动性；近；串；灯光；音响；位置

115、问答题  计算题：某电厂6台机组运行最大发电功率为350000kW，24h发电量为8128447kW.h，厂用电量为628353kW.h时，试求输出电量有多少？平均发电功率是多少？负荷率和厂用电率各是多少？

点击查看答案

本题答案：解：输出电量＝发电量－厂用电量＝8128447－628
本题解析：试题答案解：输出电量＝发电量－厂用电量＝8128447－628353＝7500094（kW.h）
输出电量7500094kW.h，平均发电功率是338685kW.h，负荷率96.77%，厂用电率7.73%。

116、问答题  试述变压器并联运行应满足哪些要求，若不满足这些要求会出现什么后果？

点击查看答案

本题答案：变压器并联运行应满足以下条件要求：
（1）一
本题解析：试题答案变压器并联运行应满足以下条件要求：
（1）一次侧和二次侧的额定电压应分别相等（电压比相等）；
（2）绕组接线组别（联接组标号）相同；
（3）阻抗电压的百分数相等。
条件不满足的后果：
（1）电压比不等的两台变压器，二次侧会产生环流，增加损耗，占据容量。只有当并联运行的变压器任何一台都不会过负荷的情况下，可以并联运行。
（2）如果两台接线组别不一致的变压器并联运行，二次回路中将会出现相当大的电压差。由于变压器内阻很小，将会产生几倍于额定电流的循环电流，使变压器烧坏。
如果两台变压器的阻抗电压（短路电压）百分数不等，则变压器所带负载不能按变压器容量的比例分配。例如，若电压百分数大的变压器满载，则电压百分数小的变压器将过载。只有当并联运行的变压器任何一台都不会过负荷时，才可以并联运行。

117、问答题

计算题：已知负载电压，复阻抗Z＝4＋j3Ω，求负载中的电流是多少？

点击查看答案

本题答案：解：根据欧姆定律，负载中的电流为
本题解析：试题答案解：根据欧姆定律，负载中的电流为

负载电流为。

118、问答题  电动机启动困难或达不到正常转速是什么原因？

点击查看答案

本题答案：有可能是下列原因：
①负荷过大；

本题解析：试题答案有可能是下列原因：
①负荷过大；
②启动电压或方法不适当；
③电动机的无极引线的始端、末端接错；
④电压电源过低；
⑤转子铝（铜）条脱焊或断裂。

119、名词解释  重合闸后加速

点击查看答案

本题答案：当线路发生故障后，保护有选择地动作切除故障，重合闸进行
本题解析：试题答案当线路发生故障后，保护有选择地动作切除故障，重合闸进行一次重合以恢复供电，若重合于永久性故障时，保护装置即不带时限无选择性的动作断开断路器，这种方式称为重合闸后加速。

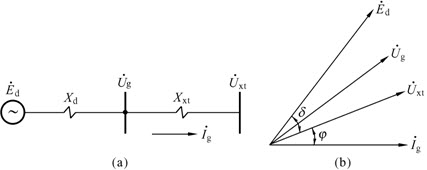

120、问答题  作图题：画出发电机与无限大容量系统并列运行的等效电路图及相量图。

点击查看答案

本题答案：试题答案

121、填空题  强送电前必须恢复（），送电时必须注意（）。

点击查看答案

本题答案：继电保护信号；表计及灯光指示
本题解析：试题答案继电保护信号；表计及灯光指示

122、填空题  剧冷剧热天气，应着重检查变压器（）、（）的变化情况，（）装置的工作情况。

点击查看答案

本题答案：油温；油位；冷却
本题解析：试题答案油温；油位；冷却

123、填空题  小电流接地系统发生单相金属性接地时，接地相对地电压（），其它两相对地电压（），系统线电压（）。

点击查看答案

本题答案：为零；升高至线电压；不变
本题解析：试题答案为零；升高至线电压；不变

124、问答题  论述发电机在运行中功率因数降低有什么影响？

点击查看答案

本题答案：当功率因数低于额定值时，发电机出力应降低，因为功率因数
本题解析：试题答案当功率因数低于额定值时，发电机出力应降低，因为功率因数越低，定子电流的无功分量越大，由于电枢电流的感性无功电流起去磁作用，会使气隙合成磁场减小，使发电机定子电压降低，为了维持定子电压不变，必须增加转子电流，此时若保持发电机出力不变，则必然会使转子电流超过额定值，引起转子绕组的温度超过允许值而使转子绕组过热。

125、填空题  在操作110kV及以上变压器前，应将（）隔离开关合上。

点击查看答案

本题答案：中性点接地
本题解析：试题答案中性点接地

126、名词解释  电力系统的静态稳定

点击查看答案

本题答案：是指电力系统受到小的干扰后不发生非周期性失步，自动恢复
本题解析：试题答案是指电力系统受到小的干扰后不发生非周期性失步，自动恢复到起始运行状态。

127、问答题

计算题：一台单相变压器，已知一次电压＝220V，一次绕组匝数＝500匝，二次绕组匝数＝475匝，二次电流＝71.8A，求二次电压及满负荷时的输出功率？

点击查看答案

本题答案：解：根据公式试题答案解：根据公式

P＝
＝209×71.8＝15006.2（W）
二次电压为209V，满负荷时输出功率为15006W。

128、名词解释  电力系统稳定运行

点击查看答案

本题答案：当电力系统受到扰动后，能够自动恢复到原来的运行状态，或
本题解析：试题答案当电力系统受到扰动后，能够自动恢复到原来的运行状态，或凭借控制设备的作用过度到新的稳定状态运行，即所谓电力系统稳定运行。

129、问答题

作图题：如图所示为交流电动机接线端示意图，试将在接线盒中将三相异步电动机分别连接成星形和三角形接法。

点击查看答案

本题答案：试题答案

130、问答题  计算题：有一工频正弦电压u＝100sin（ωt－42°）V，问在t＝0.004s时，电压的瞬时值是多少？

点击查看答案

本题答案：解：在t＝0.004s时瞬时电压为
u＝10
本题解析：试题答案解：在t＝0.004s时瞬时电压为
u＝100sin（ωt－42°）
＝100sin（314×0.004－0.733）≈50（V）

131、填空题  变压器的主绝缘是指油箱与接地部分之间、（）与线圈之间的（）。

点击查看答案

本题答案：线圈；绝缘
本题解析：试题答案线圈；绝缘

132、问答题  论述变压器反充电的危害？

点击查看答案

本题答案：变压器出厂时，就确定了其作为升压变压器使用还是降压变压
本题解析：试题答案变压器出厂时，就确定了其作为升压变压器使用还是降压变压器使用，且对其继电保护整定要求作了规定。若该变压器为升压变压器，确定为低压侧零起升压。如从高压侧反充电，此时低压侧开路，由于高压侧电容电流的关系，会使低压侧因静电感应而产生过电压，易击穿低压绕组。若确定正常为高压侧充电的变压器，如从低压侧反充电，此时高压侧开路，但由于励磁涌流较大（可达到额定电流的6~8倍）。它所产生的电动力，易使变压器的机械强度受到严重的威胁，同时，继电保护装置也可能躲不过励磁涌流而误动作。

133、填空题  保护全部停用是指将保护的（）断开，不允许用停直流的方式来。

点击查看答案

本题答案：跳闸连接片的全部
本题解析：试题答案跳闸连接片的全部

134、问答题  电动机启动或运行时，定子与转子间发生冒出火花或烟气的现象是什么原因？

点击查看答案

本题答案：有可能因电动机中心不正，使转子扫膛，或轴承磨损使转子扫
本题解析：试题答案有可能因电动机中心不正，使转子扫膛，或轴承磨损使转子扫膛。

135、问答题

计算题：某厂一台接线方式为的低压厂用变压器运行在6kV厂用母线上，6kV侧电流为50安培，0.4kV侧电流为多少安培？

点击查看答案

本题答案：解：由于该变压器为试题答案解：由于该变压器为接线，
所以： ；；
；；
由题可知：kV；kV；A；
所以根据公式：可得：该变压器0.4kV侧此时的运行电流是750A。

136、填空题  线路配有微机保护和常规重合闸时，两套保护的重合闸把手投（）位置，投入（）重合闸合闸连接片，断开（）保护合连接片。

点击查看答案

本题答案：相同；常规；微机
本题解析：试题答案相同；常规；微机

137、问答题  备用电源自动投入在什么情况下动作？

点击查看答案

本题答案：（1）工作电源失去电压；
（2）工作电源故障
本题解析：试题答案（1）工作电源失去电压；
（2）工作电源故障，工作电源保护动作；
（3）由于电压互感器熔丝熔断，断电引起自动投入备用电源的误动作。

138、问答题  发电机铭牌上主要额定数据代表什么意义？

点击查看答案

本题答案：（1）额定电压：长期安全工作的允许电压。
（
本题解析：试题答案（1）额定电压：长期安全工作的允许电压。
（2）额定电流：正常连续工作的允许电流。
（3）额定容量：长期安全运行的最大允许输出功率。
（4）额定温升：发电机绕组最高温度与环境温度之差。

139、问答题  对运行中的二次回路进行清扫时，应注意些什么？

点击查看答案

本题答案：（1）使用的清扫工具应干燥；
（2）金属部分
本题解析：试题答案（1）使用的清扫工具应干燥；
（2）金属部分，用绝缘带包好；
（3）工作人员应摘下手上的金属物品；
（4）穿工作服，带绝缘手套；
（5）小心谨慎，不要用力抽打。

140、问答题  论述如何根据变压器的温度及温升判断变压器运行工况？

点击查看答案

本题答案：变压器在运行中铁芯和绕组的损耗转化为热量，引起各部位发
本题解析：试题答案变压器在运行中铁芯和绕组的损耗转化为热量，引起各部位发热，使温度升高。热量向周围以辐射、传导等方式扩散，当发热与散热达到平衡时，各部位温度趋于稳定。巡视检查变压器时，应记录环境温度、上层油温、负荷及油面高度，并与以前的记录相比较、分析，如果发现在同样条件下温度比平时高出10℃以上，或负荷不变，但温度不断上升，而冷却装置又运行正常，温度表无误差及失灵时，则可以认为变压器内部出现异常现象。由于温升使铁芯和绕组发热，绝缘老化，影响变压器使用寿命和系统运行安全，因此对温升要有规定。

141、填空题  判断导线接点发热的办法一般有（）、（）、（）、（）。

点击查看答案

本题答案：涂变色漆；贴试温蜡片；利用雨雪天观察接头；使用红外线测温装置
本题解析：试题答案涂变色漆；贴试温蜡片；利用雨雪天观察接头；使用红外线测温装置进行测温

142、填空题  变电所中由直流系统提供电源的回路有：（）、（）、（）、（）。

点击查看答案

本题答案：主合闸回路；控制保护回路；信号回路；事故照明回路
本题解析：试题答案主合闸回路；控制保护回路；信号回路；事故照明回路

143、名词解释  低频振荡

点击查看答案

本题答案：并列运行的发电机间在小干扰下发生的频率为0.2&mda
本题解析：试题答案并列运行的发电机间在小干扰下发生的频率为0.2—2.5HZ范围内的持续震荡现象叫低频振荡。

144、名词解释  操作过电压

点击查看答案

本题答案：由于电网内断路器操作或故障掉闸引起的过电压。
本题解析：试题答案由于电网内断路器操作或故障掉闸引起的过电压。

145、判断题  电压互感器停电，只需将高压侧断开即可。（）

点击查看答案

本题答案：错
本题解析：暂无解析

146、填空题  变压器呼吸器内的（）吸收油枕内空气中的（），对空气起过滤作用，从而保持（）的清洁。

点击查看答案

本题答案：干燥剂；水分；油
本题解析：试题答案干燥剂；水分；油

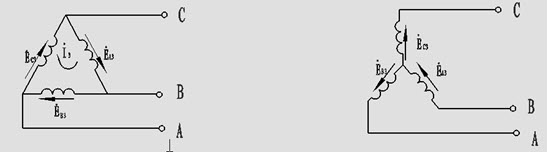

147、问答题  作图题：画出发电机定子绕组星形与三角形接法示意图（包括电动势及电流分布）。

点击查看答案

本题答案：试题答案

148、问答题  计算题：一台星形接线异步电动机，接在相电压为3.5kV电源系统中，电流为100A，功率因数为0.8，该动机的功率是多少？

点击查看答案

本题答案：解：因为电源相电压为3.5kV，所以，电源的线电压为：
本题解析：试题答案解：因为电源相电压为3.5kV，所以，电源的线电压为：
（kV）
（A）；
所以，电动机的功率为：
（KW）
该电动机的功率是1039.2KW。

149、名词解释  距离保护

点击查看答案

本题答案：距离保护是指利用阻抗元件来反应短路故障的保护装置，阻抗
本题解析：试题答案距离保护是指利用阻抗元件来反应短路故障的保护装置，阻抗元件的阻抗值是接入该元件的电压与电流的比值：U/I=Z，也就是短路点至保护安装处的阻抗值。因线路的阻抗值与距离成正比，所以叫距离保护或阻抗保护。

150、问答题  论述发电机定子绕组单相接地对发电机有何危险？

点击查看答案

本题答案：发电机的中性点是绝缘的，如果一相接地，表面看构不成回路
本题解析：试题答案发电机的中性点是绝缘的，如果一相接地，表面看构不成回路，但是由于带电体与处于地电位的铁芯间有电容存在，发生一相接地，接地点就会有电容电流流过。单相接地电流的大小，与接地绕组的份额成正比。当机端发生金属性接地，接地电流最大，而接地点越靠近中性点，接地电流愈小，故障点有电流流过，就可能产生电弧，当接地电流大于5A时，就会有烧坏铁芯的危险。此外，单相接地故障还会进一步发展为匝间短路或相间短路，从而出现巨大的短路电流，造成发电机的损坏。

151、填空题  电力系统的过电压有两种，一种是（）过电压，一种是（）过电压。当室外环境温度为零下5℃时，变压器温度计指示为55℃，变压器的温升为（）℃。空载高压长线路的末端电压（）线路的始端电压。在一经合闸即可送电到工作地点的断路器和隔离开关的操作把手上，均应悬挂（）标示牌。

点击查看答案

本题答案：内部；外部；60；高于；禁止合闸，有人工作
本题解析：试题答案内部；外部；60；高于；禁止合闸，有人工作

152、填空题  电压质量取决于系统中（）功率的（），无功功率（），电压偏低。

点击查看答案

本题答案：无功；平衡；偏低
本题解析：试题答案无功；平衡；偏低

153、判断题  发电机发生振荡时，如判明（）该发电机为送端，应增加无功输出，减小有功输出 。

点击查看答案

本题答案：对
本题解析：暂无解析

154、名词解释  后备保护

点击查看答案

本题答案：主保护或断路器拒动时，用以切除故障的保护。
本题解析：试题答案主保护或断路器拒动时，用以切除故障的保护。

155、名词解释  中性点直接接地电力网

点击查看答案

本题答案：是指该电力网中变压器的中性点与大地直接连接。
本题解析：试题答案是指该电力网中变压器的中性点与大地直接连接。

156、问答题  发电、变电、配电的二次回路怎样分类？

点击查看答案

本题答案：（1）按二次回路电源性质分：①交流电流回路；②交流电压
本题解析：试题答案（1）按二次回路电源性质分：①交流电流回路；②交流电压回路；③直流回路。
（2）按二次回路的用途分：①仪表测量回路；②继电保护及自动装置回路；③开关控制和信号回路；④断路器和隔离开关电气闭锁回路；⑤操作电源回路。

157、名词解释  发电机进相

点击查看答案

本题答案：指发电机工作在欠励磁运行状态，此时发电机发出有功而从系
本题解析：试题答案指发电机工作在欠励磁运行状态，此时发电机发出有功而从系统内吸收无功。

158、判断题  铁路货车按其用途分为通用货车、专用货车、特种货车3类。

点击查看答案

本题答案：对
本题解析：暂无解析

159、填空题  变压器的内部故障有：（）短路、（）短路及（）接地。

点击查看答案

本题答案：相间；匝间；铁芯
本题解析：试题答案相间；匝间；铁芯

160、问答题

计算题：一个星形连接的对称感性负载，每相电阻R＝60Ω，感抗

＝80Ω，接到线电压＝380V的对称三相电源上，试求线路上的电流？


点击查看答案

本题答案：解：相阻抗：试题答案解：相阻抗：（Ω）
由于负载星形连接，所以相电压：（V）；
所以相电流：（A）
所以：A
线路上流过的电流为2.2A。

161、填空题  当线路发生单相接地故障时，零序功率的方向与正序功率的方向（），零序功率是由（）流向（）。

点击查看答案

本题答案：相反；故障点；变压器的中性点
本题解析：试题答案相反；故障点；变压器的中性点

162、问答题  论述发电机进相运行能力受哪些因素限制？

点击查看答案

本题答案：当系统供给的感性无功功率多于需要时，将引起系统电压升高
本题解析：试题答案当系统供给的感性无功功率多于需要时，将引起系统电压升高，要求发电机少发无功甚至吸收无功，此时发电机可以由迟相运行转变为进相运行。
制约发电机进相运行的主要因素有：
（1）系统稳定的限制；
（2）发电机定子端部结构件温度的限制；
（3）定子电流的限制；
（4）厂用电电压的限制。

163、填空题  按操作机械不同，隔离开关可分为手动式、（）、（）、（）等类型。

点击查看答案

本题答案：液 压式；电动式；气动式
本题解析：试题答案液压式；电动式；气动式

164、填空题  导体的电阻一般随温度的升高而（）；半导体的电阻一般随温度的升高而（）。

点击查看答案

本题答案：增大；减小
本题解析：试题答案增大；减小

165、问答题  计算题：一台四对极的三相异步电动机，转差率为0.02，试计算该电动机接入工频电源时转速是多少？若频率改变为40HZ，转速为多少？

点击查看答案

本题答案：解：根据题意，所以工频同步转速为：
本题解析：试题答案解：根据题意，所以工频同步转速为：
（rpm）
根据可得，接入工频电源时，电动机的转速为：
（rpm）
接入40HZ电源时，同步转速为：
（rpm）
所以，接入40HZ电源时，电动机转速为：
（rpm）
接入工频电源时，电动机的转速为：735rpm；接入40HZ电源时，电动机转速为：588rpm。

166、问答题  什么是安全电流？

点击查看答案

本题答案：是指对人体不发生生命危险的电流叫安全电流。（交流电50
本题解析：试题答案是指对人体不发生生命危险的电流叫安全电流。（交流电50mA以下，直流电是10mA以下）

167、问答题  变压器本体构造有那些安全保护设施？其主要作用是什么？

点击查看答案

本题答案：变压器本体构造中保护设施是：
1、油枕：其容
本题解析：试题答案变压器本体构造中保护设施是：
1、油枕：其容量约为变压器油量的8-10%。作用是：容纳变压器因温度的变化使变压器油体积变化，限制变压器油与空气的接触，减少油受潮和氧化程度。油枕上安装吸湿器，防止空气进入变压器。
2、吸湿器和净油器：吸湿器又称呼吸器，内部充有吸附剂，为硅胶式活性氧化铝，其中常放入一部分变色硅胶，当由兰变红时，表明吸附剂已受潮，必须干燥或更换。净油器又称过滤器，净油缸内充满吸附剂，为硅胶式活性氧化铝等，当油经过净油器与吸附剂接触，其中的水份、酸和氧化物被吸收，使油清洁，延长油的使用年限。
3、防爆管（安全气道）：防爆管安装在变压器箱盖上，作为变压器内部发生故障时，防止油箱内产生高压力的释放保护。现代大型变压器已采用压力释放阀代替安全气道。当变压器内部发生故障压力升高，压力释放阀动作并接通触头报警或跳闸。此外，变压器还具有瓦斯保护，温度计、油表等安全保护装置。

168、问答题  论述引起电压互感器的高压熔断器熔丝熔断的原因？

点击查看答案

本题答案：（1）系统发生单相间歇电弧接地；
（2）系统
本题解析：试题答案（1）系统发生单相间歇电弧接地；
（2）系统发生铁磁谐振；
（3）电压互感器内部发生单相接地或层间、相间短路故障；
电压互感器二次回路发生短路而二次侧熔丝选择太粗而未熔断时，可能造成高压侧熔丝熔断。

169、问答题  计算题：一台效率为90%的三相鼠笼式异步电动机，由380V电源供电，电路中的电流为10A，功率因数为0.83。试求该状态下电动机的视在功率、无功功率及输出有功功率。

点击查看答案

本题答案：解：电动机的视在功率：S=1.732×UI
本题解析：试题答案解：电动机的视在功率：S=1.732×UI=1.732×380×10=6581.6（伏安）
电动机的有功功率：P=S×cos=6581.6×0.83=5462.7（瓦）
电动机输出的有功功率：P1=P×0.9=4916.5（瓦）
电动机无功功率：Q==3671（乏）
电动机视在功率为6.58千伏安，无功功率为3.67千乏，输出有功功率为5.46千瓦。

170、名词解释  大接地电流系统

点击查看答案

本题答案：中性点直接接地的三相系统，一般110KV及以上系统或3
本题解析：试题答案中性点直接接地的三相系统，一般110KV及以上系统或380/220V的三相四线制系统。

171、填空题  在低压回路上带电工作，工作人员（）不得（）接触（）线头。

点击查看答案

本题答案：人体；同时；两根
本题解析：试题答案人体；同时；两根

172、单项选择题  患儿，女，10个月，发热2天，声音嘶哑，犬吠样咳嗽，吸气性喉鸣，烦躁不安，口唇发绀。 该患儿的护理措施，下列哪项不正确（）。

A.抬高床头
B.减少活动
C.超声雾化吸入
D.保持呼吸道通畅
E.持续高流量吸氧

点击查看答案

本题答案：E
本题解析：暂无解析

173、问答题  什么是干式变压器？

点击查看答案

本题答案：变压器的铁芯和绕组（线圈）都不浸在任何绝缘液体中的变压
本题解析：试题答案变压器的铁芯和绕组（线圈）都不浸在任何绝缘液体中的变压器称为干式变压器。

174、名词解释  谐振过电压

点击查看答案

本题答案：电力系统中一些电感、电容元件在系统进行操作或发生故障时
本题解析：试题答案电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源作用下，会产生串联谐振现象，导致系统某些元件出现严重点过电压，这种现象叫做谐振过电压。

175、名词解释  综合命令

点击查看答案

本题答案：凡不需要其他单位配合仅一个单位的单项或多项操作，可采用
本题解析：试题答案凡不需要其他单位配合仅一个单位的单项或多项操作，可采用综合命令。

176、问答题  交流接触器频繁操作后线圈过热原因？

点击查看答案

本题答案：交流接触器合闸线圈电抗，操作前铁芯和衔铁之间间隙大电抗
本题解析：试题答案交流接触器合闸线圈电抗，操作前铁芯和衔铁之间间隙大电抗小，起动时电流很大，往往大于工作电流十几倍，频繁操作，线圈里总是通的大的起动电流，线圈就要产生过热，严重时将线圈烧坏，所以交流接触器不适于频繁起动和断开。操作频率最高为600次/小时不宜采用。

177、问答题  论述厂用电负荷的分类内容。

点击查看答案

本题答案：根据厂用设备在生产中的作用，以及供电中断对人身和设备安
本题解析：试题答案根据厂用设备在生产中的作用，以及供电中断对人身和设备安全的影响，厂用电负荷可分为三类：
（1）一类负荷：凡短时停电（包括手动操作恢复电源，亦认为是短时停电）会带来设备损坏，危及人身安全，造成主机停运，大量影响出力的厂用电负荷，如给水泵、凝结水泵、循环水泵、吸风机、送风机等都属于一类负荷。这类负荷都设有备用，且在短时停电时（0.5s内）都不会自动断开，以便在电压恢复时实现自起动。
（2）二类负荷：有些厂用机械允许短时（如几秒至几分钟）停电，经人工操作恢复电源后，不会造成生产紊乱，这些都属二类负荷。如工业水泵、疏水泵、灰浆泵、输煤系统等。
（3）三类负荷，凡几小时或较长时间停电不致直接影响生产的厂用电负荷，都属三类负荷。如修理间、试验室、油处理室等的负荷。

178、判断题  发电机有功功率过剩时会使频率升高。（）

点击查看答案

本题答案：对
本题解析：暂无解析

179、问答题  作图题：画出有载调压的接线方式：中性点调压、中部调压、端部调压，示意图。

点击查看答案

本题答案：试题答案

180、填空题  目前110kV、220kV采用最多的接地保护方式是由（）和（）组成三段或四段阶梯式保护。

点击查看答案

本题答案：零序方向速断；零序方向过流
本题解析：试题答案零序方向速断；零序方向过流

181、填空题  新装变压器的瓦斯保护在变压器投运（）小时无问题再投入跳闸。装取高压可熔熔断器时，可采取戴（）和（）的安全措施。距离保护一段的保护范围是被保护线路（）；高频保护的范围是（）。

点击查看答案

本题答案：24；护目眼镜；绝缘手套；全长的80%-85%；本线路全长
本题解析：试题答案24；护目眼镜；绝缘手套；全长的80%-85%；本线路全长

182、问答题  李某有一处房产，其《房屋所有权证》记载的建筑面积300m2，用途为住宅，土地为出让使用权，土地使用期限至2060年9月30日。李某于2009年2月将该房屋改为商店并经营，于2009年6月以3000元／m2的价格将其卖给张某。由于融资的需要，张某于2010年9月30日委托甲房地产估价机构评估该房地产的抵押价值，估价结果为2300元／m2。请问：1．张某认为该估价结果偏低，你认为应如何解释该估价结果的合理性？2．2011年7月该房屋被列入征收范围，国有土地上房屋征收决定公告颁发日为2011年7月30日，乙房地产估价机构受征收人委托进行国有土地上房屋征收估价，估价结果为2800元/m2。张某认为该估价结果偏低，因2011年4月征收的邻近商铺的补偿单价为4000元/m2。你认为应如何解释该估价结果的合理性？

点击查看答案

本题答案：1.（1）估价对象法定用途和实际用途不同。甲估价机构估
本题解析：试题答案1.（1）估价对象法定用途和实际用途不同。甲估价机构估价时，是按估价对象合法权益用途一住宅进行估价的，而转让时，李某是以正在经营的房地产定价的，其实际用途为商业用途，评估结果低于转让价格。（2）价值类型不同。抵押估价遵循谨慎原则，价值类型为市场价值减去估价师所知悉的法定优先受偿款，评估结果偏保守；转让估价遵循公平、公正、公开原则，评估价值反映真实成交价格。（3）价值时点不同。实际成交日期是2009年6月，抵押目的估价是在2010年9月30日，价值时点不同，房地产市场情况可能发生了变化，两个价格不能直接比较。（4）评估价值与实现价格不同。估价机构评估价值与实际成交价格不一样，评估价值反映客观合理价格，而实际成交价格可能偏离正常客观价格。2.（1）价值时点不同，房地产市场情况可能发生了变化，房地产价格也可能存在差异。（2）最终征收补偿款数额及标准由征收人和被征收人协商确定，与评估结果可能存在差异。（3）住宅和商铺的用途不同，补偿价格是有差别的。（4）商铺的房地产状况可能与估价对象房地产状况存在差异，这也会造成两者价格有差异。

183、名词解释  手车开关的检修位置

点击查看答案

本题答案：手车开关本体在开关柜外。
本题解析：试题答案手车开关本体在开关柜外。

184、问答题  论述发电机过负荷运行时的注意事项？

点击查看答案

本题答案：在事故情况下，发电机过负荷运行是允许的，但应注意：本题解析：试题答案在事故情况下，发电机过负荷运行是允许的，但应注意：
（1）当定子电流超过允许值时，应注意过负荷的时间不得超过允许值；
（2）在过负荷运行时，应加强对发电机各部分温度的监视使其控制在规程规定的范围内。否则，应进行必要的调整或降出力运行；
（3）加强对发电机端部、滑环和整流子的检查；
如有可能加强冷却，降低发电机入口风温；发电机变压器组增开油泵、风扇。

185、问答题  论述变压器油面变化或出现假油面的原因？

点击查看答案

本题答案：变压器油面的正常变化决定于变压器油温，而影响变压器温度
本题解析：试题答案变压器油面的正常变化决定于变压器油温，而影响变压器温度变化的原因主要有：负荷的变化，环境温度及变压器冷却装置的运行情况等。如变压器油温在正常范围内变化，而油位计内的油位不变化或变化异常，则说明油位计指示的油位是假的。运行中出现假油面的原因主要有：油位计堵塞、呼吸器堵塞、防爆管通气孔堵塞等。

186、填空题  互感器的二次侧必须（），以保证（）和（）安全。

点击查看答案

本题答案：接地；设备；人身
本题解析：试题答案接地；设备；人身

187、问答题  用万用表测量电阻时，为什么不能带电测量？

点击查看答案

本题答案：使用万用表测量电阻时，不得在带电的情况下测量的原因：一
本题解析：试题答案使用万用表测量电阻时，不得在带电的情况下测量的原因：一是影响测量结果的准确性，二是可能把万用表烧坏。

188、名词解释  准同期并列

点击查看答案

本题答案：满足并列断路器两侧电压大小相等；频率相同；相序、相位相
本题解析：试题答案满足并列断路器两侧电压大小相等；频率相同；相序、相位相同的并列方式叫准同期并列。
