1、判断题  当圆的直径过小时，可以用线实线来代替线点画线。

点击查看答案

本题答案：对
本题解析：暂无解析

2、填空题  当螺纹的三要素都符合国家标准规定的称为（）螺纹；牙型不符合国家标准的称为（）螺纹；牙型符合国家标准，但直径或螺距不符合国家标准的称为特殊螺纹。

点击查看答案

本题答案：标准；非标准
本题解析：试题答案标准；非标准

3、填空题  两个基本体相交，称为（）.其表面的交线，称为（）.

点击查看答案

本题答案：相贯体；相贯线
本题解析：试题答案相贯体；相贯线

4、填空题  箱座类一件件包括（）；（），车床尾座等.

点击查看答案

本题答案：各种箱体，油泵泵体
本题解析：试题答案各种箱体，油泵泵体

5、填空题  标注圆的直径尺寸时，应在数字前加注符号（），标注球的直径符号为SΦ。

点击查看答案

本题答案：Φ
本题解析：试题答案Φ

6、问答题

作图题：补画剖视图中漏画的图线。

点击查看答案

本题答案：试题答案

7、填空题  表面都是由若干个平面所围成的几何形体，称为（）.

点击查看答案

本题答案：平面基本体
本题解析：试题答案平面基本体

8、单项选择题  投影面垂直线有（）反映实长。

A.一个投影
B.两个投影
C.三个投影
D.四个投影

点击查看答案

本题答案：B
本题解析：暂无解析

9、填空题  常用比例有（）；（）和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

点击查看答案

本题答案：原值、放大
本题解析： www.91eXam.org试题答案原值、放大

10、问答题

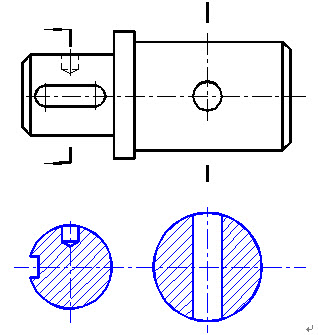

作图题：在指定位置画出剖面图（键槽深为3mm）。

点击查看答案

本题答案：试题答案

11、判断题  形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。

点击查看答案

本题答案：对
本题解析：暂无解析

12、填空题  机件向基本投影面投射得到的视图称为（）。

点击查看答案

本题答案：基本视图
本题解析：试题答案基本视图

13、问答题

作图题：在指定位置将主视图画成全剖视图，左视图画成半剖视图。

点击查看答案

本题答案：试题答案

14、填空题  样上的尺寸是零件的（）尺寸，尺寸以（）为单位时，不需标注代号或名称.

点击查看答案

本题答案：最后完工；毫米
本题解析：试题答案最后完工；毫米

15、问答题

作图题：补画视图中的缺线。

点击查看答案

本题答案：试题答案

16、填空题  工程常用的投影法分为两类（）和（），其中正投影法属于（）投影法。

点击查看答案

本题答案：中心投影法；平行投影法；平行投影法
本题解析：试题答案中心投影法；平行投影法；平行投影法

17、填空题  一张完整的零件图应包括下列四项内容：（）；（）、技术要求、标题栏。

点击查看答案

本题答案：图形、尺寸
本题解析：试题答案图形、尺寸

18、填空题  图纸格式分为（）和（）种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

点击查看答案

本题答案：不留装订边；留装订边
本题解析：试题答案不留装订边；留装订边

19、填空题  表示组合体各组成部分相对位置的尺寸称为（），确定组合体各组成部分的长、宽、高三个方向大小的尺寸称为（）。

点击查看答案

本题答案：定位尺寸、定形尺寸
本题解析：试题答案定位尺寸、定形尺寸

20、填空题  常用键的种类（）；（）、钩头锲键、花键。

点击查看答案

本题答案：有平键、半圆键
本题解析：试题答案有平键、半圆键

21、问答题

绘图题：请完成下列各形体的投影。

点击查看答案

本题答案：试题答案

22、填空题  来源:91exam .org螺纹连接用于可拆卸连接，常见的螺纹联接形式有：（）；（）；（）。

点击查看答案

本题答案：螺栓、螺柱、螺钉
本题解析：试题答案螺栓、螺柱、螺钉

23、单项选择题

下列四组视图中，主视图均为全剖视图，其中（）的主视图有缺漏的线。

点击查看答案

本题答案：A
本题解析：暂无解析

24、填空题  基本代号由（）；（）和内径代号三部分组成。

点击查看答案

本题答案：轴承类型代号、尺寸系列代号
本题解析：试题答案轴承类型代号、尺寸系列代号

25、问答题

作图题：用平行平面将主视图改画成全剖视图。

点击查看答案

本题答案：试题答案

26、填空题  从螺纹的结构要素来分，按牙型可分为（）；（），锯齿形螺纹和方牙螺纹.

点击查看答案

本题答案：三角形螺纹，梯形螺纹
本题解析：试题答案三角形螺纹，梯形螺纹

27、填空题  尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示（），t表示（），C表示45°。

点击查看答案

本题答案：球；厚度
本题解析：试题答案球；厚度

28、问答题

作图题：已知AB直线的两面投影
（1）求出AB直线的实长
（2）求出AB与V面的倾角，保留作图痕迹

点击查看答案

本题答案：试题答案

29、填空题  立体被平面截切所产生的表面交线称为（）。两立体相交所产生的表面交线称为（）。

点击查看答案

本题答案：截交线；相贯线
本题解析：试题答案截交线；相贯线

30、填空题  在机械制图中选用规定的线型，虚线是用于（），中心线、对称线就用细点划线。

点击查看答案

本题答案：不可见轮廓线
本题解析：试题答案不可见轮廓线
