1、问答题  逻辑分析仪主要应用在哪方面？

点击查看答案

本题答案：逻辑分析仪主要应用在数字系统软件测试、微处理器测试、测
本题解析：试题答案逻辑分析仪主要应用在数字系统软件测试、微处理器测试、测试数字集成电路、数字系
统故障诊断。

2、问答题  示波器测量电压和频率时产生误差的主要原因是什么？

点击查看答案

本题答案：由于测量时是通过示波器屏幕上的刻度来读数的，目前的多数示波器
本题解析：试题答案由于测量时是通过示波器屏幕上的刻度来读数的，目前的多数示波器的最小刻度是1毫米，毫米以下是估测读数，同时，示波器显示的光迹不可能做得很细，因此产生误差的主要原因是读数误差。

3、填空题  YD2810B型LCR数字电桥的清零功能的作用是清除存在于测量电缆或测量夹具上的杂散电抗，以提高测试的速度。测试电容时，使用开路“清零”，测电感和电阻时，使用（）

点击查看答案

本题答案：短路“清零”
本题解析：试题答案短路“清零”

4、问答题  计算下列波形的幅度和频率（经探头接入）： （1）V／div位于0.2档，t／div位于2μs档。 ①H＝2div，D＝3div ②H＝5div，D＝2div． ③H＝3div，D＝5div

点击查看答案

本题答案：试题答案

5、问答题  示波器中探头的作用主要有哪些？

点击查看答案

本题答案：探头作用：便于直接在被测源上探测信号和提高示波器的输入阻抗，
本题解析：试题答案探头作用：便于直接在被测源上探测信号和提高示波器的输入阻抗，从而展宽示波器的实际使用频带。

6、问答题

有一个100V的被测电压，若用0.5级、量程为0-300V和1.0级、量程为0-100V的

两只电压表测量，问哪只电压表测得更准些？为什么？



点击查看答案

本题答案：要判断哪块电压表测得更准确，即判断哪块表的测量准确度更
本题解析：试题答案要判断哪块电压表测得更准确，即判断哪块表的测量准确度更高。

（1）对量程为0-300V、±0.5级电压表，根据公式有

x1xs%x100%m100% xx

3000.5100%1.5% 100

（2）对量程为0-100V、±1.0级电压表，同样根据公式有

x2xs% ;x100%m100% xx

1001.0100%1.0% 100 

从计算结果可以看出，用量程为0-100V、±1.0级电压表测量所产生的示值相对误差小，所以选用量程为0-100V、±1.0级电压表测量更准确。

7、问答题  简述通用示波器Y通道的主要组成部分。

点击查看答案

本题答案：示波器的垂直通道主要由探极、衰减器、前置放大器、延迟级、输出
本题解析：试题答案示波器的垂直通道主要由探极、衰减器、前置放大器、延迟级、输出放大器等组成。垂直通道的主要作用是：对被测量信号进行适当的放大后，加于示波管的垂直偏转板上以控制电子束的垂直偏转。垂直通道的性能的好坏将直接影响到测量信号的观测结果的精确度，这些性能主要有：足够宽的频带宽度、较高灵敏度、小的上升时间、很小的非线性失真等。

8、问答题  什么是测量？什么是电子测量？

点击查看答案

本题答案：测量是为确定被测对象的量值而进行的实验过程。在这个过程中，人
本题解析：试题答案测量是为确定被测对象的量值而进行的实验过程。在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。

9、问答题  电阻上消耗的电能W＝U2/R•t，已知ru＝±1%，rR＝±0.5%rt＝±1.5%，求rW。

点击查看答案

本题答案：试题答案

10、名词解释  GPIB

点击查看答案

本题答案：GPIB接口总线标准的提出，解决了独立仪器互连的问题，
本题解析：试题答案GPIB接口总线标准的提出，解决了独立仪器互连的问题，它标志着测量仪器从独立的手工操作单台仪器走向程控多台仪器的自动测试系统。

11、问答题

题2.18图为普通万用表电阻档示意图，Ri称为中值电阻，Rx为待测电阻，E为表内电压源（干电池）。试分析，当指针在什么位置时，测量电阻的误差最小？


点击查看答案

本题答案：试题答案

12、问答题  测量相位差的方法主要有哪些？简述它们各自的优缺点。

点击查看答案

本题答案：测量相位差的方法很多，主要有：用示波器测量；把相位差转换为时
本题解析：试题答案测量相位差的方法很多，主要有：用示波器测量；把相位差转换为时间间隔，先测量出时间间隔再换算为相位差；把相位差转换为电压，先测量出电压再换算为相位差；零示法测量等。
用示波器测量相位差一个突出的优点是用一部示波器即可解决问题，不需要其他的专用设备。缺点是测量误差较大，测量操作也不方便。
相位差转换为时间间隔测量，模拟式相位计的优点是电路间单，操作方便，缺点是不能测出两个信号的瞬时相位差，误差也比较大，约为±（1～3）%。数字式相位计的优点是可以测出两个信号的瞬时相位差，测量迅速，读数直观清晰。缺点是当被测信号的频率改变时，必需改变晶振标准频率，fc可调时准确度难以做高，只能用于测量低频信号的相位差，而且要求测量的精确度越高，能测量的频率越低。
相位差转换为电压测量的优点是电路间单，可以直读。缺点是只适用于高频范围，指示电表刻度是非线性的，读数误差较大，误差约为±（1～3°）。
零示法测量的优点是电路间单，操作方便，缺点是由于高精度的可调移相器难于制作，且刻度与频率有关，因此，测量的精确度不高，且仅适用与中频频率范围。

13、问答题  画出图示仪测试二极管正向特性曲线的简化原理图。

点击查看答案

本题答案：晶体管图示仪可以测量二极管的正向伏安特性曲线。首先将图
本题解析：试题答案晶体管图示仪可以测量二极管的正向伏安特性曲线。首先将图示仪荧光屏上的光点置于坐标左下角，峰值电压范围置0~20V，集电极扫描电压极性置于“+”，功耗电阻置1kΩ，X轴集电极电压置0.1伏/度，Y轴集电极电流置5毫安/度，Y轴倍率置×1，将来源:91考试网 91Exam.org二极管的正负极分别接在面板上的C和E接线柱上，缓慢调节峰值电压旋扭，即可得到二极管正向伏安特性曲线。从屏 幕显示图可以直接读出二极管的导通电压。

14、单项选择题  一下方法中，不能提高荧屏亮度的是（）

A、降低阴极电压
B、升高栅极电压
C、降低聚焦电压
D、升高加速极电压

点击查看答案

本题答案：A
本 题解析：暂无解析

15、问答题 &nb sp;欲用电子计数器测量一个fx=200Hz的信号频率，采用测频（选闸门时间为1s）和测周（选时标为1s）两种方法。（1）试比较这两种方法由1误差所引起的测量误差；（2）从减小1误差的影响来看，试问fx在什么频率范围内宜采用测量频率的方法，什么范围内宜采用测量周期的方法？

点击查看答案

本题答案：试题答案

16、填空题  测量是人们认识客观事物并获得其量值的实验过程。测量的基本方法是实验方法，测量结果由数值和单位两部组成。测量结果与真值之间的差异称为（）。

点击查看答案

本题答案：测量误差
本题解析：试题答案测量误差

17、问答题  欲测量失真的正弦波，若手头无有效值电压表，只有峰值电压表和均值电压表可选用，问选哪种表更合适些？为什么？

点击查看答案

本题答案：利用峰值电压表测失真的正弦波时可能产生非常大的误差。因为峰值
本题解析：试题答案利用峰值电压表测失真的正弦波时可能产生非常大的误差。因为峰值检波器对波形响应十分敏感，读数刻度不均匀，它是在小信号时进行检波的，波形误差可达30％左右。若用均值电压表测量波形误差相对不大，它是对大信号进行检波，读数刻度均匀。所以，选用均值电压表更合适。

18、单项选择题  在ZC4121A自动失真仪中，桥T型基波抑制器的核心部件是（）

A、基波抑制运算放大器
B、谐波正反馈跟随器
C、电容中和电路
D、无源桥T型网络

点击查看答案

本题答案：D
本题解析：暂无解析

19、问答题  试说明触发电平、触发极性调节的意义。

点击查看答案

本题答案：在电路中设置触发电平和触发极性调节两种控制方式，通过这
本题解析：试题答案在电路中设置触发电平和触发极性调节两种控制方式，通过这两种方式可任意选择被显示信号的起始点，便于对波形的观测和比较。触发极性是指触发点位于触发源信号的上升沿还是下降沿。触发点位于触发源信号的上升沿为“+”极性；触发点位于触发源信号的下降沿则为“－”极性；触发电平是指触发脉冲到来时所对应的触发放大器输出电压的瞬时值，触发极性和触发电平决定触发脉冲产生的时刻，并决定扫描的起点。

20、填空题  示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用（）电路。

点击查看答案

本题答案：RC分压电路;
本题解析：试题答案RC分压电路;

21、填空题  某模拟电压表的电压灵敏度为“20k/V”，则用100V电压挡时，电压表的内阻为（）。

点击查看答案

本题答案：2M
本题解析：试题答案2M

22、问答题  电子测量技术有哪些优点？

点击查看答案

本题答案：（1）测量频率范围宽（2）测试动态范围广（3）测量的准确度高
本题解析：试题答案（1）测量频率范围宽（2）测试动态范围广（3）测量的准确度高（4）测量速度快（5）易于实现遥测和长期不间断的测量（6）易于实现测量过程的自动化和测量仪器的智能化

23、问答题  频率特性的测量有哪些方法？各有何特点？

点击查看答案

本题答案：（1）点频法。点频法的优点是测量时不需要特殊仪器，测量准确度
本题解析：试题答案（1）点频法。点频法的优点是测量时不需要特殊仪器，测量准确度比较高，能反映出被测网络的静态特性，这种方法的缺点是操作繁琐、工作量大、容易漏测某些细节，不能反映出被测网络的动态特性。
（2）扫频法。扫频测量法的测量过程简单，速度快，也不会产生测漏现象，还能边测量边调试，大大提高了调试工作效率。扫频法反映的是被测网络的动态特性，测量结果与被测网络实际工作情况基本吻合，这一点对于某些网络的测量尤为重要，如滤波器的动态滤波特性的测量等。扫频法的不足之外是测量的准确度比点频法低。

24、问答题  计算下列波形的幅度和频率（经探头接入）： （2）V／div位于0.05档，t／div位于50μs档。 ①H＝5div，D＝6div ②H＝4div，D＝4div ③H＝2div，D＝5div

点击查看答案

本题答案：试题答案

25、问答题   试述脉冲信号发生器的工作原理。

点击查看答案

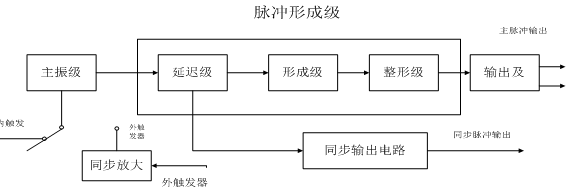

本题答案：脉冲信号发生器的原理图如下
本题解析：试题答案脉冲信号发生器的原理图如下

工作原理：脉冲产生的方法很多，上图为一个典型脉冲信号发生器的组成框图。主振级的作用是形成一个频率稳定度高、调节性能良好的周期信号以此作为下一级电路的触发信号。主振级一般由多谐振荡器组成，可工作在内触发状态，也可工作在外触发状态。脉冲信号除了具有主脉冲输出外，一般还要求同步外部设备或仪器的同步脉冲输出，而主脉冲和同步脉冲之间又需要有一定的延迟，延迟级就是为了完成这种延迟作用而设置的。形成级作用是形成脉冲宽度稳定性好、具有良好宽度调节性能的矩形脉冲波，一般采用单稳态触发器和脉冲加、减电路。为了使输出波形更接近于矩形，通常要求脉冲波形的前、后沿要陡峭，而整形级能充分改善矩形脉冲的形状并具有电流放大的作用，达到输出效果。输出级的作用是对输出的脉冲信号进行幅度放大，并通过衰减器输出各种幅度的脉冲波形，通常包括脉冲放大器、倒相器等，输出信号的幅度、极性等都在输出级进行调节。

26、填空题  某数字电压表的最大计数容量为19999，通常称该表为4.5位数字电压表；若其最小量程为0.2V，则其分辨力为（）。

点击来源:91考试网 91ExAm.org查看答案

本题答案：0.01mV
本题解析：试题答案0.01mV

27、填空题  在测量周期时，为减少被测量信号受到干扰造成的触发误差，电子计数器应采用（）测量法。

点击查看答案

本题答案：多重周期平均测量
本题解析：试题答案多重周期平均测量

28、问答题  假设用正弦有效值刻度的平均值电压表来测量正弦波、方波和三角波，读数都为10V，三种信号的有效值为多少？

点击查看答案

本题答案：试题答案

29、问答题  延迟线的作用是什么？内触发信号可否在延迟线后引出，去触发时基电路？为什么？

点击查看答案

本题答案：当示波器工作在内触发状态时，利用垂直通道输入的被测信号
本题解析：试题答案当示波器工作在内触发状态时，利用垂直通道输入的被测信号去触发水平偏转系统产生扫描电压波，从接受触发到开始扫描需要一小段时间，这样就会出现被测信号到达Y偏转板而扫描信号尚未到达X偏转板的情况，为了正确显示波形，必须将接入Y通道的被测信号进行一定的延迟，以便与水平系统的扫描电压在时间上相匹配。
内触发信号不能在延迟线后引出，去触发时基电路。如果在延迟线后引出，水平系统的扫描电压在时间上相对于垂直通道输入的被测信号就没有延迟了。

30、问答题  模拟电压表和数字电压表的分辨率各自与什么因数有关？

点击查看答案

本题答案：模拟电压表的分辨率是指能够响应的信号的最小值，一般用输入信号
本题解析：试题答案模拟电压表的分辨率是指能够响应的信号的最小值，一般用输入信号的最小幅度表示。数字电压表的分辨率是指DVM能够显示的被测电压的最小变化值，即显示器末位跳动一个数字所需的电压值。它们的分辨率主要由工作原理、测试方法、电路参数等决定，数字电压表的分辨率受A/D转换器的影响。
