1、单项选择题  工业企业供电电压一般不包括（）。

A.35kV
B.10kV
C.6kV
D.380V


点击查看答案


2、单项选择题  接触器与短路保护电器2型协调配合为：要求起动器和接触器在短路条件下不应对人身和设备造成危害，且应能继续使用，但允许有容易分开的触头熔焊。一台额定电流为63A的CJ20接触器选用NT系列熔断器作短路保护电器，为满足2型协调配合要求，NT系列熔断器额定电流选择下列数据中最适合的是（）A。

A.80
B.160
C.250
D.50


点击查看答案


3、单项选择题  过电流瞬动脱扣器的整定电流应为电动机起动电流的（）。

A.1.1～1.35倍
B.1.35～1.5倍
C.1.5～2.0倍
D.2～2.5倍


点击查看答案


4、单项选择题  某车间有1台同步电动机，额定电压为6000V，额定容量为5200kV·A，额定转速为1000r／min，额定电流为500A，定子绕组相电阻为0．03Ω，星形连接。其制动采用能耗制动方式，当定子由电源断开后接到星形连接的三相电阻上。根据同步机能耗制动特性曲线分析，当定子回路总电阻的标幺值为0．4时，制动时间最短。求在制动时间最短的条件下该同步电动机能耗制动的外接电阻值。 按制动时间最短的要求，制动时每相定子应接入的能耗制动电阻为（）Ω。

A.17.3
B.4.77
C.3.37
D.2.74


点击查看答案


5、单项选择题  他励直流电动机改变电枢回路附加电阻时特性曲线也随之变化，下图所示为1台直流电动机电枢回路附加电阻分别为Ro、R1、尺：三种情况下的特性曲线。Ro、R1、R2的大小关系式为（）。

A.Ro12
B.Ro>R1>R20
C.Ro21
D.Ro>R2>R1


点击查看答案


6、单项选择题

图中所示为异步电动机端电压U1为常数时，不同转子电阻R2、R’2的电动机的特性曲线，转子电阻R2、R’2：的数值应符合的关系为（）。

A.R’2>R2
B.R’2<1／2R2
C.R’2=R2
D.R’2=2／3R2


点击查看答案


7、单项选择题  电磁转差离合器调速又称滑差调速（简称电磁调速），调速系统是由普通笼型异步电动机、电磁转差离合器与控制器组成。请回答下列与电磁转差离合器调速系统有关的问题。

关于电磁转差离合器调速系统的组成及工作原理以下描述错误的是（）。

A.笼型异步电动机作为原动机工作，它带动电磁离合器的主动部分
B.离合器的从动部分与负载连在一起，它与主动部分只有磁路的联系，没有机械联系
C.当励磁线圈通以交流电时，沿气隙圆周各爪极将形成若干对极性交替的磁极，当电枢随传动电动机旋转时将感应产生涡流，此涡流与磁通相互作用而产生转矩，驱动带磁极的转子同向旋转
D.通过控制离合器的励磁电流即可使离合器产生不同的涡流转矩，从而实现调节离合器输出转矩和转速


点击查看答案


8、单项选择题  基于晶闸管移相控制的交一交变频调速系统适用于（）。

A.大功率（3000kW以上）、低速（600r/min以下）场合的调速系统
B.中小功率（3000kW以下）、低速（600r/min以下）场合的调速系统
C.大功率（3000kW以上）、高速（600r/min以上）场合的调速系统
D.中小功率（3000kW以下）、高速（600r/min以上）场合的调速系统


点击查看答案


9、单项选择题  在设计和选择给晶闸管变流装置供电的整流变压器时，以下错误的考虑是（）。

A.整流交压器短路机会较多，因此，变压器的绕组和结构应有较高的机械强度，在同等容量下，变流变压器的体积应比一般电力变压器大些
B.变流变压器的漏抗可限制短路电流，改善电网侧的电流波形，因此，变压器的漏抗可略大一些
C.一般的阻抗电压考虑在2％～4％范围内
D.由于晶闸管装置发生过电压的机会较多，因此，整流变压器就应有较高的绝缘强度


点击查看答案


10、单项选择题  属于变转差率s调速的方式有（）

A.调节转子电阻
B.交一交变频
C.调速型液力耦合器
D.电磁转差离合器


点击查看答案


11、多项选择题  直流电动机调速系统的反馈回路中，一般应该加入滤波器，加入滤波器的目的有（）。

A.滤掉反馈信号中的谐波成分
B.抗干扰
C.降低电枢发热
D.提高系统功率因数


点击查看答案


12、多项选择题  关于电动机调速系统的静差率，下列描述错误的有（）。

A.电动机在某一转速下运行时，负载由理想空载变到额定负载所产生的转速降落与额定负载时的转速之比，称为静差率
B.静差率与调速系统的机械特性无关
C.静差率与系统工作速度有关，工作速度越高，静差率越小
D.调速系统机械特性越硬，静差率越大


点击查看答案


13、单项选择题  笼型电动机和同步电动机选择起动方式时，如条件允许优先采用的起动方式为（）。

A.转子串频敏变阻器起动
B.星一三角起动
C.全压起动
D.变频起动


点击查看答案


14、单项选择题

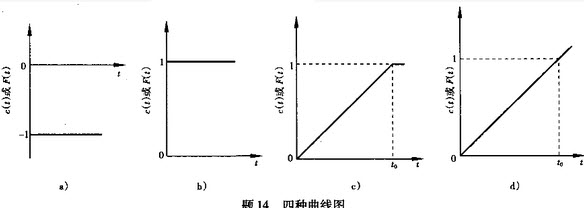

图中所示四种曲线是电气传动系统中常见的控制、扰动信号曲线。

图中所示四种曲线是电气传动系统中常见的控制、扰动信号曲线。
某控制信号的数学表达式为：，图中（）为该数学表达式的曲线图。



A.a
B.b
C.c
D.d


点击查看答案


15、单项选择题  某车间有一台不频繁起动的笼型异步电动机，电气参数为：额定功率160kW，额定电压为交流三相380V，额定功率因数0.85，额定效率0.93，额定起动电流倍数7倍。该电动机由一台额定容量500kVA，电压10/0.4kV，阻抗电压4%的变压器供电。变压器到电动机由电缆连接，线路阻抗为0.01Ω。变压器一次侧短路容量为25MVA。变压器二次母线上其他负荷的无功功率为178kvar。电动机起动前变压器二次母线电压为额定电压380V，试计算电动机起动时有关参数并判断电动机是否可以采用全压起动。 变压器母线上的短路容量为（）。（选最接近的一个数据）

A.8.333MVA
B.0.678MVA
C.4.167MVA
D.83.33MVA


点击查看答案


16、单项选择题  在一般情况下，电动机频繁起动时，不宜低于额定电压的（）。

A.80%
B.85%
C.90%
D.95%


点击查看答案


17、多项选择题  在电动机的绝缘等级选择方面，以下原则正确的有（）。

A.环境工作温度在40℃以下且在正常环境工作，可选用A级、E级绝缘等级的电动机
B.湿热带环境宜选用E级绝缘等级的电动机
C.任何环境下都可选用H级绝缘等级的电动机
D.环境温度在40℃以上的电动机宜选用F级或B级绝缘等级的电动机


点击查看答案


18、多项选择题

某车间有一台不频繁起动的笼型异步电动机，电气参数为：额定功率160kW，额定电压为交流三相380V，额定功率因数0.85，额定效率0.93，额定起动电流倍数7倍。该电动机由一台额定容量500kVA，电压10/0.4kV，阻抗电压4%的变压器供电。变压器到电动机由电缆连接，线路阻抗为0.01Ω。变压器一次侧短路容量为25MVA。变压器二次母线上其他负荷的无功功率为178kvar。电动机起动前变压器二次母线电压为额定电压380V，试计算电动机起动时有关参数并判断电动机是否可以采用全压起动。

以上四种负载哪些属于恒转矩负载？（）

A.a.
B.b.
C.c.
D.d.


点击查看答案


19、多项选择题  下列符合电动机的控制回路可不装设隔离和短路保护器的情况有（）。

A.控制回路断电会造成严重后果时
B.主回路短路保护器件的额定电流不超过50A时
C.控制回路接线简单、线路很短且有可靠的机械防护时
D.主回路短路保护器件的额定电流不超过20A时


点击查看答案


20、多项选择题  属于重复短期工作制的是（）。

A.生产机械经较长时间间隔起停或加减速一次，完成一个工作循环，例如剪切机械和长期工作制的短时负载一样，要求电动机的起动和过载转矩大于负载转短（发热校验一般不成问题）
B.生产机械周期性的起停或加减速，间隔较短，例如可逆轧机、提升机械等
C.除要求有足够的起制动转矩（满足机械对加减速时间或行程的要求）和过载能力外，还要进行发热校验
D.不同于长期工作制的重复短时负载的发热校验，要考虑加减速电流所增加的损耗


点击查看答案


21、单项选择题  在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。电抗器降压起动时起动电压与标称电压之比为k。自耦变压器降压起动时，变压比即为起动电压与标称电压之比k。请分别回答采用电抗器和自耦起动方式的下列问题。 电抗器降压起动时，起动电流的表达式为（）。

A.kIq
B.k2Iq
C.Iq
D.Iq/k


点击查看答案


22、单项选择题  某厂进口设备中有1台额定频率f=60Hz的三相异步电动机，其额定转速为1650r／min，现要使用额定频率为50Hz的交流三相电源，试计算有关参数。 设该异步电动机运行在电网频率为50Hz时和60Hz时转差率不变，这台进口电动机运行在电网频率为50Hz时转速为（）r／min。

A.1650
B.1376
C.1800
D.1500


点击查看答案


23、单项选择题  （）方式不可以选用作为交流同步电动机起动方式。

A.转子串频敏变阻器起动
B.全压起动
C.自耦变压器起动
D.变频起动


点击查看答案


24、单项选择题  绕线转子异步电动机采用频敏变阻器起动的情况有（）。

A.有低速运转要求的传动装置
B.要求利用电动机的过载能力，承担起动转矩的传动装置，如加热炉的推钢机
C.初始起动转矩很大的传动装置，如球磨机、转炉倾动机构等
D.起动转矩大但控制较复杂


点击查看答案


25、多项选择题  关于低压电动机的短路保护和接地故障保护，下列叙述符 合规定的有（）。

A.低压电动机应装设短路保护和接地故障保护
B.电动机的短路保护器件不能兼作接地故障保护器件
C.每台交流电动机应分别装设相间短路保护和接地故障保护
D.在TN系统中的末端线路，通常采用一套短路和接地故障保护完成这两种功能


点击查看答案


26、多项选择题  PLC机又称可编程控制器，与一般微机比具有（）。

A.高可靠性
B.对使用条件要求苛刻
C.编程简单，使用方便
D.能和强电一起工作，易于实现机电一体化


点击查看答案


27、单项选择题  从生命活动的角度理解，人体的结构层次为（）

A.原子、分子、细胞器、细胞
B.细胞、组织、器官、系统
C.元素、无机物、有机物、细胞
D.个体、种群、群落、生态系统


点击查看答案


28、单项选择题  与交-直-交变频器方式比较，属于交-交变频器主要特点的有（）。

A.换能方式两次换能，效率略低
B.频率调节范围宽
C.低频低压时功率因数较低；采用斩波器或PWM方式调压，功率因数高
D.适用于低速大功率拖动


点击查看答案


29、单项选择题  电磁转差离合器调速又称滑差调速（简称电磁调速），调速系统是由普通笼型异步电动机、电磁转差离合器与控制器组成。请回答下列与电磁转差离合器调速系统有关的问题。 对于电磁转差离合器调速系统的长期运行下列最不利的因素是（）。

A.对电网无谐波影响
B.控制系统比较简单，调速装置具有较高的可靠性且价格便宜，维护容易
C.转差损耗大，效率低，负载端速度损失大
D.负载小时，有10％额定转矩的失控区


点击查看答案


30、单项选择题  某车间有1台同步电动机，额定电压为6000V，额定容量为5200kV·A，额定转速为1000r／min，额定电流为500A，定子绕组相电阻为0．03Ω，星形连接。其制动采用能耗制动方式，当定子由电源断开后接到星形连接的三相电阻上。根据同步机能耗制动特性曲线分析，当定子回路总电阻的标幺值为0．4时，制动时间最短。求在制动时间最短的条件下该同步电动机能耗制动的外接电阻值。 该同步电动机定子额定阻抗为（）Ω。

A.12
B.3
C.6.93
D.8.49


点击查看答案


31、单项选择题  关于可编程序控制器的工作原理，以下叙述错误的是（）。

A.PLC工作的主要特点是输入信号集中批处理，执行过程集中批处理和输出控制也集中批处理
B.PLC以中断工作方式，根据中断请求将信号读入到寄存输入状态的输入映像寄存器中存储，这一过程称为采样
C.PLC的工作过程一般可分为三个主要阶段：输入采样阶段、程序执行阶段和输出刷新阶段
D.PLC按顺序对程序进行扫描，即从上到下、从左到右地扫描每条指令，并分别从输入映像寄存器和输出映像寄存器中获得所需的数据进行运算、处理，再将程序执行的结果写入寄存执行结果的输出映像寄存器中保存


点击查看答案


32、单项选择题  对直流传动系统，在单位阶跃控制信号作用下第一次达到稳态值的时间称为（）。

A.调节时间
B.回升时间
C.恢复时间
D.起调时间


点击查看答案


33、单项选择题  关于采用电抗器降压起动，以下叙述不正确的是（）。

A.电抗器降压起动一般应用于高压电动机
B.电抗器降压起动一般应用于低压小容量电动机
C.采用电抗器降压起动，电动机的电流按其端电压的比例降低
D.采用电抗器降压起动，电动机的转矩按其端电压二次方的比例降低


点击查看答案


34、多项选择题  以下电动机属于交流异步电动机的是（）。

A.他励电动机
B.磁阻电动机
C.笼型电动机
D.绕线转子电动机


点击查看答案


35、单项选择题  为开发我国西部旅游项目，拟在某山区建设一观光旅游区及架空索道。应地区建设方要求方案做设计。现况条件及要求如下：Ⅰ电源、用电负荷。1.拟利用现有的地区变电所供电。该变电所受电电压为10kV，馈电电压为10kV/380V/220V，1600kVA变压器已送电，二期将增建变压器。2.附近乡镇居民用电约500kW。3.地区气象站及邮电局通信用电容量约50kW，对电源质量要求很高。Ⅱ旅游区除动力及照明负荷300kW外，还拟建设架空索道一座。Ⅲ拟利用二手设备400kW直流电动机及晶闸管变流器作为架空索道卷扬机的电动机及调速传动系统。Ⅳ一期工程建设中，索道卷扬传动需投入运行。 在利用现有直流电动机设计过程中，考虑到晶闸管变流器供电方式交流侧谐波等问题，建设单位要求设计单位对交、直流调速系统进行比较。与直流电动机比较，交流电动机系统的特点：（）

A.不受换相条件的限制，没有由于机械式换向器所带来的维修工程量大、事故率高的弊病
B.容量、电压、电流和转速的上限，不像直流电动机那样受限制
C.交流电动机体积小、重量轻、飞轮矩小、单机容量大、效率高
D.由于交流调整技术的突破和变频调整装置性能的完善，目前，交流调速系统的调速性能不但可与直流调速系统相匹敌，而且已超过直流调速系统上述哪一项特点对投资影响最大？（）


点击查看答案


36、单项选择题  电动机集电环A级绝缘允许温升为（）。

A.90℃
B.80℃
C.70℃
D.65℃


点击查看答案


37、单项选择题  在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。电抗器降压起动时起动电压与标称电压之比为k。自耦变压器降压起动时，变压比即为起动电压与标称电压之比k。请分别回答采用电抗器和自耦起动方式的下列问题。 根据等效电路，按母线电压水平核算此电动机采用电抗器起动时，与母线允许电压标幺值有关的计算系数β为（）。（选最接近的一个数值）

A.1.24
B.7
C.5.25
D.10


点击查看答案


38、单项选择题  为开发我国西部旅游项目，拟在某山区建设一观光旅游区及架空索道。应地区建设方要求方案做设计。现况条件及要求如下：Ⅰ电源、用电负荷。1.拟利用现有的地区变电所供电。该变电所受电电压为10kV，馈电电压为10kV/380V/220V，1600kVA变压器已送电，二期将增建变压器。2.附近乡镇居民用电约500kW。3.地区气象站及邮电局通信用电容量约50kW，对电源质量要求很高。Ⅱ旅游区除动力及照明负荷300kW外，还拟建设架空索道一座。Ⅲ拟利用二手设备400kW直流电动机及晶闸管变流器作为架空索道卷扬机的电动机及调速传动系统。Ⅳ一期工程建设中，索道卷扬传动需投入运行。 根据工程建设的要求，作为工程设计单位，进行讨论与研究有关电气的技术方案有：（）

A.旅游区的供配电系统及功率因数
B.卷扬机传动系统投入运行后所产生的谐波电流对地区电网的影响
C.卷扬机传动系统电源电压（10kV/380V）的选择
D.卷扬机传动调速系统的静态指标上列项目中仅哪一项不与地区供电方案有关？


点击查看答案


39、多项选择题  关于他励直流电动机励磁电流、磁通和转速的关系，以下说法正确的有（）。

A.励磁电流越小，磁通量越大
B.电枢端电压一定时，励磁电流越小转速越高
C.励磁电流越大，磁通量越大
D.电枢端电压一定时，励磁电流越大转速越高


点击查看答案


40、单项选择题  在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。电抗器降压起动时起动电压与标称电压之比为k。自耦变压器降压起动时，变压比即为起动电压与标称电压之比k。请分别回答采用电抗器和自耦起动方式的下列问题。 关于电动机采用电抗器降压起动的特点，下列叙述正确的是（）。

A.起动电流小，起动转矩小
B.起动电流小，起动转矩大
C.起动电流大，起动转矩大
D.起动电流大，起动转矩小


点击查看答案


41、单项选择题  PLC机具有（），无故障运行时间长的特点。

A.编程复杂
B.对使用环境无要求
C.对使用环境有较高要求
D.运行可靠


点击查看答案


42、多项选择题  PLC与通用计算机控制系统相比较有优势的地方是（）。

A.价格
B.工作环境
C.适用领域
D.软件系统


点击查看答案


43、单项选择题  按电网容量变电所允许直接起动的笼型异步电动机功率为（）

A.每1kVA发电机容量为0.1～0.12kW
B.经常起动时，不大于变压器容量的20%，不经常起动时，不大于变压器容量的30%
C.不超过电动机连接线路上的短路容量的3%
D.电动机功率不大于变压器容量的80%


点击查看答案


44、单项选择题  下列关于绕线转子异步电动机转子回路中串入频敏变阻器时，在反接制动过程中的特性描述，不正确的是（）。

A.当电动机反接时，频敏变阻器的等效阻抗最小
B.在反接制动的过程中，频敏变阻器的等效阻抗始终随转子电流频率的减小而减小
C.在反接制动的过程中，频敏变阻器使电动机在反接过程中转矩亦接近恒定
D.频敏变阻器适用于反接制动和需要频繁正、反转工作的机械


点击查看答案


45、多项选择题  直流电动机宜采用调节电源电压或电阻器降压起动，并应符合（）要求。

A.起动电流平均值不宜超过电动机额定电流的2倍或制造厂的规定值
B.起动转矩应满足机械的要求
C.起动电流不宜超过电动机额定电流的1.5倍或制造厂的规定值
D.起动转矩和调速特性应满足机械的要求


点击查看答案


46、单项选择题  PLC在执行程序时所用到的状态值来源于（）。

A.实际输入口
B.输入映像寄存器和输出映像寄存器
C.输出锁存器
D.定时监视器


点击查看答案


47、单项选择题  可编程序控制器的输入／输出（I/O）模块，是CPU与现场I/O设备或其他外部设备的桥梁，有各种操作电平与输出驱动能力的I/O模块和各种用途的功能模块供用户选用。以下生产现场的设备欲通过叮编程序控制器进行控制，应如何选用适当的输入／输出（I/O）模块？ 控制室操作台上有两个操作按钮，用于控制送水泵的开肩和停止。欲将其操作信号与可编程序控制器连接，应选用哪一种输入／输出模块？（）

A.模拟量输入模块
B.开关量输出模块
C.BCD模块
D.开关量输入模块


点击查看答案


48、单项选择题  PLC机具有对使用条件（）要求的特点。

A.无
B.无苛刻
C.有较高
D.有苛刻


点击查看答案


49、单项选择题  属于平稳负载的是（）。

A.风机、泵、压缩机、磨粉机等
B.负载长期施加，但大小波动或周期性重复施加
C.短时负载。施加负载时间很短，在负载周期中占比例很小。这类机械通常有较大飞轮力矩，施加负载时，速度略降低，飞轮发出能量做功，电动机功率可适当减小
D.对电气传动装置的要求是有足够的起动和过载转矩、电动机发热校验一般都不成问题


点击查看答案


50、单项选择题  某生产车间有一台抽风机，生产过程中易发生过负荷，工艺要求能自起动，抽风机配套的交流异步电动机参数为：额定电压6000V，额定功率850kW，额定电流97A，起动电流为额定电流的5.8倍，电动机最大转矩为额定转矩的2.2倍。电网参数：电网电压6000V，在电网最小运行方式下电动机端子三相短路时，流过保护的最小三相短路电流为9000A。电动机主回路电流互感器接于相电流，变比为150/5。电动机电源母线电压互感器变比为6000/100。 电动机实际起动时间为13s，下列哪个时间最适合过负荷保护装置动作时限？（）

A.26s
B.10s
C.18s
D.14s


点击查看答案


51、单项选择题  gG熔断器的额定电流16≤Ir≤63约定熔断电流为（）。

A.1.25Ir
B.1.6Ir
C.1.9Ir
D.2.1Ir


点击查看答案


52、单项选择题  某车间有一台不频繁起动的笼型异步电动机，电气参数为：额定功率160kW，额定电压为交流三相380V，额定功率因数0.85，额定效率0.93，额定起动电流倍数7倍。该电动机由一台额定容量500kVA，电压10/0.4kV，阻抗电压4%的变压器供电。变压器到电动机由电缆连接，线路阻抗为0.01Ω。变压器一次侧短路容量为25MVA。变压器二次母线上其他负荷的无功功率为178kvar。电动机起动前变压器二次母线电压为额定电压380V，试计算电动机起动时有关参数并判断电动机是否可以采用全压起动。 以下哪一种起动方式不可以选用作为笼型异步电动机的起动方式？（）

A.转子串频敏变阻器起动
B.全压起动
C.自耦变压器起动
D.变频起动


点击查看答案


53、单项选择题  变压器容量100kVA以下变压器阻抗电压百分值为（）。

A.3%
B.5%
C.5%～7%
D.7%～10%


点击查看答案


54、多项选择题  关于直流电动机起动方式的选择，下列叙述不正确的有（）。

A.直流电动机应采用励磁回路串电阻方式起动
B.直流电动机的起动电流不宜超过制造厂的规定值
C.如经济条件允许，直流电动机可采用变频起动方式
D.小型直流电动机可以直接起动


点击查看答案


55、单项选择题  常用晶闸管变流器的交叉可逆接线方式主电路方案图是（）。

A.
B.
C.
D.


点击查看答案


56、单项选择题

图中所示为某直流电动机调速系统中速度调节回路的结构图，该速度调节系统的调节对象（包括电流调节系统、电动机及速度反馈系统）放大系数的表达式为（）。

A.
B.
C.
D.


点击查看答案


57、单项选择题  绕线转子异步电动机能耗制动时，应在转子回路中串接（）数值的常接电阻，可使平均制动转矩等于额定转矩（此时平均制动转矩值为最大）。

A.0.1～0.2）R2n
B.0.2～0.3）R2n
C.0.3～0.4）R2n
D.0.4～0.5）R2n


点击查看答案


58、单项选择题  热继电器和过载脱扣器的整定电流应当可调，调整范围宜不小于其电流上限的（）。

A.30%
B.25%
C.20%
D.15%


点击查看答案


59、单项选择题  某车间有一台不频繁起动的笼型异步电动机，电气参数为：额定功率160kW，额定电压为交流三相380V，额定功率因数0.85，额定效率0.93，额定起动电流倍数7倍。该电动机由一台额定容量500kVA，电压10/0.4kV，阻抗电压4%的变压器供电。变压器到电动机由电缆连接，线路阻抗为0.01Ω。变压器一次侧短路容量为25MVA。变压器二次母线上其他负荷的无功功率为178kvar。电动机起动前变压器二次母线电压为额定电压380V，试计算电动机起动时有关参数并判断电动机是否可以采用全压起动。 该笼型异步电动机的额定起动容量为（）。（选最接近的一个数据）

A.1353kVA
B.1120KVA
C.1204kVA
D.1420kVA


点击查看答案


60、多项选择题  异步电动机采用晶闸管调压控制装置改变定子电压调速时，因采用相位控制，输出电压、电流都是非正弦波，将引起高次谐波。关于所产生的高次谐波对电动机运行使用的影响描述正确的有（）。

A.高次谐波使电动机损耗加大
B.高次谐波使电动机总感抗减小，∞sφ提高，输出转矩加大
C.高次谐波电流会产生6倍于基波频率的脉动转矩，严重影响电动机正常工作
D.在使用晶闸管调压调速装置时，考虑谐波影响，选用一般标准电动机时应适当增加容量


点击查看答案


61、多项选择题  交流电动机的符合下列哪些规定可不装设断相保护？（）

A.连续运行的三相电动机，当采用熔断器保护时
B.当采用低压断路器保护时
C.当低压断路器兼作电动机控制电器时
D.短时工作或断续周期工作的电动机或额定功率不超过3kW的电动机，可不装设断相保护


点击查看答案


62、单项选择题  某厂进口设备中有1台额定频率f=60Hz的三相异步电动机，其额定转速为1650r／min，现要使用额定频率为50Hz的交流三相电源，试计算有关参数。 按制动时间最短的要求，制动时定子每相总电阻为（）Ω。

A.2.77
B.17.33
C.4.8
D.3.4


点击查看答案


63、单项选择题  风机、水泵负载（二次型负载）。在各种风机、水泵、油泵中，随叶轮的转动，空气、水、油对叶片的阻力在一定转速范围内大致与转速关系是（）。

A.n的1次方成正比
B.n的2次方成正比
C.n的3次方成正比
D.不确定


点击查看答案


64、单项选择题  电动机冷却介质运动的推动方法特征数字6含义为（）。

A.备用
B.由整体部件驱动介质运动，该部件所需动力与主机转速无关，例如自带驱动电动机的风扇或泵
C.由安装在电动机上的独立部件驱动介质运动，该部件所需动力与主机转速无关，例如自带驱动电动机的风扇或泵
D.与电动机分开安装的独立的电气或机械部件驱动冷却介质运动，或者是依靠冷却介质循环系统中的压力驱动冷却介质运动。例如，有压力的给水系统或供气系统


点击查看答案


65、单项选择题  电磁转差离合器调速又称滑差调速（简称电磁调速），调速系统是由普通笼型异步电动机、电磁转差离合器与控制器组成。请回答下列与电磁转差离合器调速系统有关的问题。 电磁转差离合器调速系统在任何转速下离合器的传递效率为分别为传动电动机转速和离合器的输出转速；离合器的转差率。请问离合器的传递效率η与转差率s之间的关系为（）。

A.η=1-s
B.η=1-s2
C.η=（1-s）2
D.η=s2-1


点击查看答案


66、单项选择题  在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。电抗器降压起动时起动电压与标称电压之比为k。自耦变压器降压起动时，变压比即为起动电压与标称电压之比k。请分别回答采用电抗器和自耦起动方式的下列问题。 自耦变压器降压起动时，起动转矩的表达式为（）。

A.kMq
B.k2Mq
C.k3Mq
D.Mq／k


点击查看答案


67、多项选择题  以下调速方法可以用于交流电动机的调速的有（）。

A.改变极对数
B.改变转差率
C.改变励磁电流
D.改变供电电源频率


点击查看答案


68、单项选择题  冷却空气小于或等于40℃时电机绝缘材料绝缘等级F的允许工作温度为（）。

A.105℃
B.120℃
C.155℃
D.185℃


点击查看答案


69、单项选择题  电磁转差离合器调速又称滑差调速（简称电磁调速），调速系统是由普通笼型异步电动机、电磁转差离合器与控制器组成。请回答下列与电磁转差离合器调速系统有关的问题。 关于电磁转差离合器调速系统的特性以下描述错误的是（）。

A.如负载恒定，励磁电流增大，磁场与电枢只有较小的转差率，可产生足够大的转矩带动负载，使转速升高
B.如励磁电流恒定，负载增加则转速降低
C.电磁调速电动机的自然机械特性是软特性
D.采用转速负反馈的闭环控制系统可以获得较硬的入为机械特性，转速负反馈的作用是使负载引起的转速降低由增加定子一次电流来补偿


点击查看答案


70、单项选择题  PLC机具有（），使用方便的特点。

A.编程复杂
B.结构简单
C.编程简单
D.结构复杂


点击查看答案


71、单项选择题  为开发我国西部旅游项目，拟在某山区建设一观光旅游区及架空索道。应地区建设方要求方案做设计。现况条件及要求如下：Ⅰ电源、用电负荷。1.拟利用现有的地区变电所供电。该变电所受电电压为10kV，馈电电压为10kV/380V/220V，1600kVA变压器已送电，二期将增建变压器。2.附近乡镇居民用电约500kW。3.地区气象站及邮电局通信用电容量约50kW，对电源质量要求很高。Ⅱ旅游区除动力及照明负荷300kW外，还拟建设架空索道一座。Ⅲ拟利用二手设备400kW直流电动机及晶闸管变流器作为架空索道卷扬机的电动机及调速传动系统。Ⅳ一期工程建设中，索道卷扬传动需投入运行。 一期工程建设中，为防止架空索道卷扬机运行时影响气象及通信设备的正常工作，以下哪一项是必须首先考虑的？（）

A.新建负荷投入运行后，10kV/380V供电系统的功率因数
B.卷扬机运行时的无功冲击及谐波电流的影响
C.旅游区配电室、卷扬机控制室及电气室的位置
D.卷扬机晶闸管直流调速系统方案


点击查看答案


72、单项选择题  生产机械的负载类型是下图中哪个？（）

A.
B.
C.
D.


点击查看答案


73、多项选择题  交流笼型和绕线转子异步电动机采用能耗制动，制动转矩的大小取决于（）。

A.直流励磁电If的大小
B.电动机的转速
C.电动机定子空载电流
D.制动电阻Rb上的能量损耗


点击查看答案


74、单项选择题  由于直流的脉动会使电动机的换向条件恶化，因此除需选用变流器供电的特殊系列直流电动机外，通常还采用在直流回路内附加什么电气元件以限制电流脉动分量？（）

A.电容器
B.电抗器
C.电阻
D.消谐器


点击查看答案


75、单项选择题  在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。电抗器降压起动时起动电压与标称电压之比为k。自耦变压器降压起动时，变压比即为起动电压与标称电压之比k。请分别回答采用电抗器和自耦起动方式的下列问题。 计算降压起动电抗器的电抗值时计算系数γ为（）。（选最接近的一个数据）

A.1.00
B.0.85
C.5.67
D.6.67


点击查看答案


76、单项选择题

图中所示曲线表示异步电动机供电频率为ｆ1、ｆ2、ｆ3时的机械特性曲线组，ｆ1、ｆ2、ｆ3的关系为（）。



A.ｆ1<ｆ2<ｆ3
B.ｆ1>ｆ2>ｆ3
C.ｆ1<ｆ3<ｆ2
D.ｆ1>ｆ3>ｆ2


点击查看答案


77、单项选择题  可编程序控制器的输入／输出（I/O）模块，是CPU与现场I/O设备或其他外部设备的桥梁，有各种操作电平与输出驱动能力的I/O模块和各种用途的功能模块供用户选用。以下生产现场的设备欲通过叮编程序控制器进行控制，应如何选用适当的输入／输出（I/O）模块？ 空气压缩机进口阀为流量调节阀，调节信号为1～5V，欲用可编程序控制器进行控制应选用哪一种输入／输出模块与其连接？（）

A.电压型模拟量输出模块
B.电流型模拟量输入模块
C.数字量输出模块
D.高速计数模块


点击查看答案


78、单项选择题  异步电动机采用定子电压调速时，常采用晶闸管交流调压电路，以下电路中比较好且经常使用的方案是（）。

A.无中线半控星形连接一半控调压电路，每相只有一个晶闸管
B.开三角形连接一晶闸管与负载接成内三角形的三相调压电路
C.无中线星形连接一不带中线的三相调压电路，最大移相范围150°，无三次谐波
D.带中线星形连接一带中线的三相调压电路，要求触发移相180°，三相对称


点击查看答案


79、多项选择题  以下直流电动机选择起动方式时应考虑的条件有（）。

A.直流电动机宜采用调节电源电压或电阻器降压起动
B.起动转矩和调速特性应满足机械的要求
C.宜采用在转子回路中接入频敏变阻器或电阻器起动
D.起动电流不宜超过电动机额定直流的1.5倍或制造厂的规定值


点击查看答案


80、单项选择题  在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。电抗器降压起动时起动电压与标称电压之比为k。自耦变压器降压起动时，变压比即为起动电压与标称电压之比k。请分别回答采用电抗器和自耦起动方式的下列问题。 采用电抗器起动时，为保证起动时母线电压降不大于15％，起动时电动机端电压标幺值不能小于（）。（选最接近的一个数值）

A.1.12
B.0.85
C.0.50
D.0.42.


点击查看答案


81、单项选择题  异步电动机反接制动的接线方式为（）。

A.
B.
C.
D.


点击查看答案


82、多项选择题  属于工业以太网的特点是（）。

A.对灰尘、湿度、振动有设计要求
B.重负载设计，没有实时性要求，各个厂家性能差异很大
C.周期性数据多、突发性大数据量少
D.几乎没有机械负载和化学作用问题低的EMC的要求


点击查看答案


83、单项选择题  某厂进口设备中有1台额定频率f=60Hz的三相异步电动机，其额定转速为1650r／min，现要使用额定频率为50Hz的交流三相电源，试计算有关参数。 该异步电动机运行在频率为60Hz交流三相电源时转差率为（）。

A.0.091
B.0.083
C.0.917
D.0.056


点击查看答案


84、单项选择题  PLC运行时执行一个循环扫描过程所需的时间称为扫描周期，其典型值为（）。

A.40～150ms
B.100～200ms
C.10～40ms
D.20～80ms


点击查看答案


85、单项选择题  堵转保护用过电流继电器宜按不大于电动机堵转电流的（）整定。

A.125%
B.100%
C.75%
D.50%


点击查看答案


86、单项选择题  中小型PLC的I/O点数256～512点的存储器容量大约为（）。

A.0.5K以下
B.0.5～1K
C.1～4K
D.4K以上


点击查看答案


87、单项选择题  过载保护宜采用带瞬动元件的反时限过电流继电器，其反时限特性曲线应为电动机保护型，瞬动电流不宜小于反时限起动电流的（）。

A.14倍
B.10倍
C.7倍
D.5倍


点击查看答案


88、单项选择题  按电源容量粗略估算，下列不符合允许直接起动笼型电动机功率的规定是（）。

A.电源为变电所，经常起动时不大于变压器容量的20％；不经常起动时不大于变压器容量的30％
B.电源为小容量发电厂，每1kV·A发电机容量为0.5～0.8kW
C.电源为高压线路，不超过电动机连接线路上的短路容量为3％
D.电源为变压器电动机组，电动机功率不大于变压器容量的80％


点击查看答案


89、多项选择题  PLC机按其输出方式分有（）。

A.二极管输出
B.晶体管输出
C.晶闸管输出
D.继电器输出


点击查看答案


90、单项选择题  在晶闸管变流装置与直流电动机组成的直流调速系统中，以下可以不考虑使用进线电抗器的情况是（）。

A.每台晶闸管变流器单独用1台整流变压器，将电网电压变换成变流器所需的交流电压时
B.变流器所需的交流电压与电网电压相同时
C.传动系统单机容量小于500kW，多台变流器共用1台整流变压器时
D.供电电源的容量是单台变流器容量的5-10倍


点击查看答案


91、单项选择题  能够把电动机处于再生发电状态时，回馈到直流侧的再生电能可以方便地回馈到交流电网的是（）。

A.电流型变频器
B.电压型变频器
C.混合型变频器
D.均不能


点击查看答案


92、多项选择题  以下关于三相交流异步电动机回馈制动特性的描述正确的有（）：

A.当三相交流异步电动机的转速小于理想空载转速时可以得到制动转矩
B.回馈制动时电动机处于发电机状态
C.当交流异步电动机运行在第一象限，回馈制动时电动机特性位于第四象限
D.回馈制动是使电动机转速大于理想空载转速，将电能返回电源系统的一种电制动方式


点击查看答案


93、单项选择题

图中所示为异步电动机转子电阻R2为常数时不同电源电压的电动机的特性曲线，请问电源电压U1、U’1的数值应符合下面的关系为（）。

A.U1>U’1
B.I／2U’111
C.U1=I／2U’1
D.U1=1／5U’1


点击查看答案


94、单项选择题  可编程序控制器的输入／输出（I/O）模块，是CPU与现场I/O设备或其他外部设备的桥梁，有各种操作电平与输出驱动能力的I/O模块和各种用途的功能模块供用户选用。以下生产现场的设备欲通过叮编程序控制器进行控制，应如何选用适当的输入／输出（I/O）模块？ 一台轧钢机的传动交流电动机采用交流变频调速，其速度检测采用脉冲发生器。脉冲发生器与可编程序控制器连接应选用哪一种输入／输出模块？（）

A.电压型模拟量输入模块
B.高速计数模块
C.开关量输入模块
D.电压型模拟量输出模块


点击查看答案


95、多项选择题  有级调速在定子上设置两套不同极数的独立绕组之比为（）。

A.2：1
B.3：2
C.4：3
D.6：5


点击查看答案


96、单项选择题  三相异步电动机在星形一三角形减压起动时，其起动电流为直接起动时的（）。

A.85%
B.67%
C.50%
D.33%


点击查看答案


97、多项选择题  某工厂有1台3000V、630kW同步电动机，电流速断保护不能满足灵敏性要求，需设置的继电保护装置有（）。

A.失步保护
B.电流速断保护
C.防止非同步冲击的保护
D.纵联差动保护


点击查看答案


98、单项选择题  某厂进口设备中有1台额定频率f=60Hz的三相异步电动机，其额定转速为1650r／min，现要使用额定频率为50Hz的交流三相电源，试计算有关参数。 这台额定频率为60Hz的三相异步电动机的同步速n0为（）r／rain。

A.3000
B.900
C.1.500
D.1800


点击查看答案


99、单项选择题  电流速断保护宜采用两相式电动机容量为（）。

A.小于2000kW
B.小于1500kW
C.小于1000kW
D.小于5000kW


点击查看答案


100、单项选择题  电磁转差离合器调速又称滑差调速（简称电磁调速），调速系统是由普通笼型异步电动机、电磁转差离合器与控制器组成。请回答下列与电磁转差离合器调速系统有关的问题。 电磁转差离合器调速系统不适用于（）。

A.风机类负荷
B.水泵类负荷
C.恒转矩类负荷
D.恒功率负荷


点击查看答案


101、单项选择题  电动机机械特性的斜率与磁通（）。

A.成反比
B.成正比
C.二次方成反比
D.二次方成正比


点击查看答案


102、单项选择题  某厂进口设备中有1台额定频率f=60Hz的三相异步电动机，其额定转速为1650r／min，现要使用额定频率为50Hz的交流三相电源，试计算有关参数。 该异步电动机为（）极电动机。

A.4
B.2
C.6
D.8


点击查看答案


103、单项选择题  在电动机工作制类别S1～S8中，以下为S4工作制的是（）。

A.连续工作制
B.断续周期工作制
C.包括起动的断续周期工作制
D.连续周期工作制


点击查看答案


104、多项选择题  属于高效的调速方案有（）。

A.变极数控制
B.无换向器电机控
C.转子串电阻控制
D.电磁转差离合器控制


点击查看答案


105、单项选择题  使用类别AC-3分断电流的倍数（I/Ir）为（）。

A.1.5
B.4.0
C.8.0
D.10.0


点击查看答案


106、多项选择题  符合（）条件之一时，数台交流电动机可共用一套短路保护电器。

A.总计算电流不超过20A，且允许无选择地切断时
B.根据工艺要求，必须同时起停的一组电动机，不同时切断将危及人身设备安全时
C.短路保护兼作接地故障保护时，应在每个不接地的相线上装设
D.当只在两相上装设时，在有直接电气联系的同一网络中，保护器件应装设在相同的两相上


点击查看答案


107、单项选择题  某车间有一台不频繁起动的笼型异步电动机，电气参数为：额定功率160kW，额定电压为交流三相380V，额定功率因数0.85，额定效率0.93，额定起动电流倍数7倍。该电动机由一台额定容量500kVA，电压10/0.4kV，阻抗电压4%的变压器供电。变压器到电动机由电缆连接，线路阻抗为0.01Ω。变压器一次侧短路容量为25MVA。变压器二次母线上其他负荷的无功功率为178kvar。电动机起动前变压器二次母线电压为额定电压380V，试计算电动机起动时有关参数并判断电动机是否可以采用全压起动。 电动机如全电压起动时母线电压相对值为（），根据有关规范判断是否可以采用全压起动方式？（）

A.0.815，不可以采用全压起动方式
B.0.868，可以采用全压起动方式
C.0.868，不可以采用全压起动方式
D.0.909，可以采用全压起动方式


点击查看答案


108、单项选择题  关于交流电动机调速使用的电流型变频器的特性，以下描述错误的是（）。

A.整流输出靠直流电抗器滤波，具有恒流源特性
B.电动机的电流波形为正弦波
C.电压波形接近于正弦波
D.这种方式电力能返回电源，适用于四象限运行和要求快速调速的场合


点击查看答案


109、单项选择题  在晶闸管变流装置与直流电动机组成的直流调速系统中，采用多台变流器共用1台整流变压器时，每台变流器分别通过进线电抗器供电，这时进线电抗器的电感量应满足；当变流器输出额定电流时，进线电抗器绕组上的电压降应不低于供电电源额定相电压的（）。

A.4％
B.1％
C.10％
D.8％


点击查看答案


110、单项选择题  某生产车间有一台抽风机，生产过程中易发生过负荷，工艺要求能自起动，抽风机配套的交流异步电动机参数为：额定电压6000V，额定功率850kW，额定电流97A，起动电流为额定电流的5.8倍，电动机最大转矩为额定转矩的2.2倍。电网参数：电网电压6000V，在电网最小运行方式下电动机端子三相短路时，流过保护的最小三相短路电流为9000A。电动机主回路电流互感器接于相电流，变比为150/5。电动机电源母线电压互感器变比为6000/100。 用两个GL-12/10型继电器作为防止多相短路的速断保护和防止过载的过负荷保护，下列哪个数据最符合过负荷保护的动作电流值？（）

A.3.99A
B.5.0A
C.27.6A
D.2.5A


点击查看答案


111、单项选择题  需要自起动，但根据保安条件在电源电压长时间消失后，需从电网自动断开的电动机低电压保护装置的电压整定值一般为额定电压的（），时限一般为（）s。

A.50％，10～15
B.60％，1～2
C.70％，0.5～1
D.50％，5～10


点击查看答案


112、单项选择题  电抗器电感量的计算方法，通常考虑当供电公共变压器的短路容量为单台传动装置额定容量的100倍以上时，允许采用公共变压器供电，其进线交流电抗器的电感量应满足：当变流器输出额定电流时电抗器绕组上的电压降不低于供电电源额定相电压的（）。

A.3%
B.4%
C.5%
D.7%


点击查看答案


113、单项选择题  直流电动机的机械特性方程式为（）。

A.
B.
C.
D.


点击查看答案


114、单项选择题  交流电动机可不装设过载保护情况有（）。

A.运行中容易过载的电动机、起动或自起动条件困难而要求限制起动时间的电动机
B.额定功率大于3kW的连续运行电动机
C.短时工作或断续周期工作的电动机
D.当电动机运行中可能堵转时


点击查看答案


115、单项选择题

图中所示为异步电动机不同极对数的电动机的特性曲线，请问极对数p1、p2的数值符合的关系为（）。




A.p1=3p2
B.p1=2p2
C.p1
D.zp2>p1>p2


点击查看答案


116、单项选择题  某异步电动机运行在第一象限为电动机状态，当采用能耗制动方式时电动机运行在（）。

A.第一象限
B.第二象限
C.第三象限
D.第四象限


点击查看答案


117、单项选择题  变频器网侧交流侧有电抗器电流的5次谐波含量/h//1为（）%。

A.38
B.30
C.28
D.14.5


点击查看答案


118、单项选择题  可编程序控制器的输入／输出（I/O）模块，是CPU与现场I/O设备或其他外部设备的桥梁，有各种操作电平与输出驱动能力的I/O模块和各种用途的功能模块供用户选用。以下生产现场的设备欲通过叮编程序控制器进行控制，应如何选用适当的输入／输出（I/O）模块？ 控制提升卷扬机的交流接触器线圈电压为AC220V，应选用哪一种输入／输出模块与可编程序控制器连接？（）

A.直流220V开关量输出模块
B.交流24V开关量输出模块
C.交流220V开关量输入模块
D.交流220V开关量输出模块


点击查看答案


119、单项选择题  可编程序控制器的输入／输出（I/O）模块，是CPU与现场I/O设备或其他外部设备的桥梁，有各种操作电平与输出驱动能力的I/O模块和各种用途的功能模块供用户选用。以下生产现场的设备欲通过叮编程序控制器进行控制，应如何选用适当的输入／输出（I/O）模块？ 测量空气压缩机轴承温度的检测元件送出信号为4～20mA欲将其检测信号与可编程序控制器连接，应选用哪一种输入／输出模块？（）

A.电流型模拟量输入模块
B.数字量输入模块
C.高速计数模块
D.电压型模拟量输入模块


点击查看答案


120、单项选择题  采用闭环控制系统调速范围为（）。

A.3～5
B.5～10
C.10～12
D.几百至几千


点击查看答案


121、单项选择题

图中所示四种曲线是电气传动系统中常见的控制、扰动信号曲线。

某扰动信号的表达式为：，图中（）为该数学表达式的曲线图。

A.a
B.b
C.c
D.d


点击查看答案


122、单项选择题  无换向极电动机的调速范围为基速的（）。

A.1.5倍左右
B.3～4倍
C.4～5倍
D.不确定


点击查看答案


123、单项选择题  他励直流电动机改变励磁时特性曲线也随之变化，如下图所示为1台直流电动机在磁通分别为φn、φ1、φ2三种情况下的特性曲线。φn、φ1、φ2的大小关系式为（）。

A.φn<φ1<φ2
B.φn>φ1>φ2
C.φn<φ2<φ1
D.φn>φ2>φ1


点击查看答案


124、单项选择题  对于S4工作制，每小时的等效起动次数一般为（）。

A.150
B.250
C.300
D.600


点击查看答案


125、单项选择题  下列决定1台3kV交流电动机应装设过负荷保护的条件是（）。

A.电动机直接起动时间为30s以上
B.生产过程中不可能发生过负荷
C.单相接地电流大于5A
D.电动机允许非同步冲击


点击查看答案


126、多项选择题  符合（）情况之一时，宜采用绕线转子异步电动机。

A.机械对起动、调速及制动无特殊要求时，应采用笼型异步电动机，但功率较大且连续工作的机械，当在技术经济上合理时，宜采用同步电动机
B.重载起动的机械，选用笼型电动机不能满足起动要求或加大功率不合理时
C.调速范围不大的机械，且低速运行时间较短时
D.机械对起动、调速及制动有特殊要求时，电动机类型及其调速方式应根据技术经济比较确定。在交流、电动机不能满足机械要求的特性时，宜采用直流电动机；交流电源消失后必须工作的应急机组，也可采用直流电动机


点击查看答案


127、单项选择题  传动直流电动机的符号是（）。

A.T
B.U
C.QF
D.M


点击查看答案


128、单项选择题  为开发我国西部旅游项目，拟在某山区建设一观光旅游区及架空索道。应地区建设方要求方案做设计。现况条件及要求如下：Ⅰ电源、用电负荷。1.拟利用现有的地区变电所供电。该变电所受电电压为10kV，馈电电压为10kV/380V/220V，1600kVA变压器已送电，二期将增建变压器。2.附近乡镇居民用电约500kW。3.地区气象站及邮电局通信用电容量约50kW，对电源质量要求很高。Ⅱ旅游区除动力及照明负荷300kW外，还拟建设架空索道一座。Ⅲ拟利用二手设备400kW直流电动机及晶闸管变流器作为架空索道卷扬机的电动机及调速传动系统。Ⅳ一期工程建设中，索道卷扬传动需投入运行。 考虑到卷扬机对调速性能的要求，为扩大直流电动机调速系统的调整范围，其最有效的方法是（）。

A.采用全数字恒功率调速系统
B.采用闭环调速系统
C.减少电枢回路电阻
D.采用恒力矩调速


点击查看答案


129、单项选择题  电动机的类型属于交流电动机的有（）。

A.磁阻电动机
B.串励电动机
C.他励电动机
D.复励电动机


点击查看答案


130、单项选择题  为开发我国西部旅游项目，拟在某山区建设一观光旅游区及架空索道。应地区建设方要求方案做设计。现况条件及要求如下：Ⅰ电源、用电负荷。1.拟利用现有的地区变电所供电。该变电所受电电压为10kV，馈电电压为10kV/380V/220V，1600kVA变压器已送电，二期将增建变压器。2.附近乡镇居民用电约500kW。3.地区气象站及邮电局通信用电容量约50kW，对电源质量要求很高。Ⅱ旅游区除动力及照明负荷300kW外，还拟建设架空索道一座。Ⅲ拟利用二手设备400kW直流电动机及晶闸管变流器作为架空索道卷扬机的电动机及调速传动系统。Ⅳ一期工程建设中，索道卷扬传动需投入运行。 按建设单位的要求，为节省投资，拟采用已有的晶闸管整流器及整流变压器作为架空索道卷扬机的电源。目前，为给直流电动机电枢供电，已有两套三相桥式晶闸管变流器；如果现有的整流变压器一次、二次各有一个线圈，可实现的主回路接线方案有（）。

A.主回路双桥串联的磁场可逆接线方式
B.主回路12脉动双桥并联的磁场可逆接线方式
C.交叉联结可逆接线方式
D.反并联可逆接线方式


点击查看答案


131、单项选择题  下列关于直流传动系统在扰动信号作用下恢复时间的定义正确的是（）。

A.第一次达到稳态值的时间，又称响 应时间
B.输出量第一次回到扰动信号作用前输出值时对应的时间
C.输出量进入原稳态值的95％～98％范围内并不再溢出的时间
D.输出量进入稳态值±（2％～5％）这一区域而不再溢出的时间，又称过渡过程时间


点击查看答案


132、单项选择题  电磁转差离合器调速系统的优点是（）。

A.简单、可靠、价格低、无谐波问题
B.转差功率损耗在电枢电阻中，转速越低，损耗功率越多
C.在额定转矩时，输出轴最高转速仅为电动机同步转速的80%～85%
D.存在轻载失控区


点击查看答案


133、多项选择题  PLC机选型前，需要考虑（）。

A.中控室离现场设备的距离
B.是否要预留发展的可能
C.熟悉PLC机型的详细资料及应用的实绩
D.选择PLC机型时，要对其I/O点数、存储器容量、功能、I/O模块、外形结构、系统组成、外围设备、设置条件及价格等多项指标作综合分析和比较


点击查看答案


134、单项选择题  关于绕线型异步电动机转子串频敏变阻器起动方式的特点，下列叙述错误的是（）。

A.频敏变阻器相当于一个铁心损耗很大的三相电抗器
B.在起动过程中，频敏变阻器的电抗值和对应于铁心涡流损耗的等效电阻值随着转子电流频率的减小而自动增加
C.随着电动机转速的增高，频敏变阻器自动平滑地减小阻抗值，从而可以限制起动电流
D.频敏变阻器不需经过分级切换电阻就可以使电动机平稳起动


点击查看答案


135、单项选择题  电动机功率2.2kW配置的gG熔断器参考规格为（）。

A.8A
B.10A
C.12A
D.16A


点击查看答案


136、单项选择题  PLc机具有在恶劣环境下和强电一起工作，（）实现机电一体化。

A.易于
B.不易于
C.难以
D.无法


点击查看答案


137、单项选择题  （）起动方式不适合作为笼型转子异步电动机起动方式。

A.全压
B.电抗器减压
C.转子串电阻
D.Y-△降压


点击查看答案


138、单项选择题  某车间有一台不频繁起动的笼型异步电动机，电气参数为：额定功率160kW，额定电压为交流三相380V，额定功率因数0.85，额定效率0.93，额定起动电流倍数7倍。该电动机由一台额定容量500kVA，电压10/0.4kV，阻抗电压4%的变压器供电。变压器到电动机由电缆连接，线路阻抗为0.01Ω。变压器一次侧短路容量为25MVA。变压器二次母线上其他负荷的无功功率为178kvar。电动机起动前变压器二次母线电压为额定电压380V，试计算电动机起动时有关参数并判断电动机是否可以采用全压起动。 该电动机的额定起动电流为（）。（选最接近的一个数据）

A.3718A
B.1700A
C.2150A
D.1998A


点击查看答案


139、多项选择题  异步电动机反接制动的特点为（）。

A.在任何转速下制动都有较强的制动效果
B.制动转矩较大且基本恒定
C.制动开始时，直流电动机电枢或交流电动机定子上相当于施加两倍额定电压，为防止初始制动流过大，应串入较大阻值的电阻，能量损耗较大，不经济
D.制动到零时应切断电源，否则有自动逆转的可能


点击查看答案


140、多项选择题  下列直流电动机的调速方式为恒转矩调节方法的是（）。

A.电动机.发电机组改变电枢电压调速
B.用直流电源和变阻器改变励磁电流调速
C.用静止变流器改变电枢电压调速
D.用接触器和电阻器改变电枢电阻调速


点击查看答案


141、多项选择题  以下笼型电动机和同步电动机选择全压起动方式时应考虑的条件有（）。

A.电动机全压起动时配电母线的电压降应符合有关规定
B.制造厂对电动机的起动方式无特殊规定
C.起动电流平均值不得超过电动机额定电流的2倍
D.机械能承受电动机全压起动时的冲击转矩


点击查看答案


142、单项选择题  连续工作制指（）。

A.主触头闭合，承载稳定电流，但不超过8h
B.主触头闭合，承载稳定电流超过8h，达数周、数月甚至数年
C.主触头保持闭合的有载时间与无载时间都很短（有确定的比值），不足以使电器达到热平衡
D.稳定或可变负载有规律地反复运行的一种工作制


点击查看答案


143、单项选择题  起动后电刷短接，当机械起动静阻转矩不超过电动机额定转矩的50%时不宜小于转子额定电流的（）。

A.85%
B.75%
C.50%
D.35%


点击查看答案


144、单项选择题  在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。电抗器降压起动时起动电压与标称电压之比为k。自耦变压器降压起动时，变压比即为起动电压与标称电压之比k。请分别回答采用电抗器和自耦起动方式的下列问题。 电抗器降压起动时，起动转矩的表达式为（）。

A.kMq
B.k2Mq
C.Mq
D.Mq／k


点击查看答案


145、单项选择题  某轧钢车间有1台额定功率为1450kw，额定转速为500r／min的轧钢电动机，电动机的额定电压为6kV，额定容量为1．9MV·A，额定起动电流倍数为5．9倍，额定电压下起动转矩标幺值为1。变电所6kV、50Hz母线上的最小短路容量为46MV·A。起动前母线电压为额定电压6kV，母线上的无功负载为2．95Mvar。起动时母线允许电压标幺值为0．85。机组的静阻转矩标幺值为0．16。试计算电抗器降压起动方案的可行性。 根据同步电动机起动时的等效电路，用电抗器降压起动条件的不等式为（），验算本台电动机（）采用电抗器降压起动。

A.4.37>2.8，不可以
B.4.37>2.8，可以
C.17.5>3.48，不可以
D.17.5>3.48，可以


点击查看答案


146、单项选择题  对经营管理人员而言，若（），其人员学历结构较为稳定。

A.没有发生企业组织结构的变革
B.生产技术、销售技巧等没有发生重大变革
C.社会的文化水平提高速度较平稳
D.社会生活水平和生活节奏保持稳定


点击查看答案


147、单项选择题  三相交流异步电动机的反接制动是通过下列（）方法产生制动转矩，从而对电动机实施电制动。

A.交流供电电源断开后，向定子两相绕组通过直流电流
B.将电源相序反接
C.将其定子从电源上断开后，接到外接电阻上
D.交流供电电源断开后，接入反相脉冲电流


点击查看答案


148、单项选择题  以下关于直流电动机调速方法和转速n的变化结果的叙述正确的是（）。

A.改变加在回路的外加电压U，随着U的上升n下降
B.改变电动机电枢外加电压的频率f，随着f的上升n下降
C.改变加在回路的外加电压U，随着U的上升n上升
D.改变加在电动机励磁回路的磁通Φ，随着Φ的上升n上升


点击查看答案


149、单项选择题  交流接触器和起动器使用类别及代号AC-6a典型用途是（）。

A.变压器的通断
B.电容器组的通断
C.家用电器和类似用途的低感负载
D.家用电动机负载


点击查看答案


150、单项选择题  冷却介质的性质特征字母h表示（）。

A.空气
B.氟利昂
C.氢气
D.氮气


点击查看答案


151、单项选择题  改变电枢电压电动机一发电机组调速范围为（）。

A.2：1
B.1：10～1：20
C.1：20～1：50
D.1：50～1：100


点击查看答案


152、单项选择题  以下关于直流电动机恒转矩调速的描述错误的是（）。

A.在调速过程中不同的稳定速度下，电动机的转矩为常数
B.如果选择的调速方法能使T∝I=常数，则在恒转矩负载下，电动机不论在高速和低速下运行，其发热情况是一样的
C.当磁通一定时调节电枢电压或电枢回路电阻的方法，就属于恒转矩调速方法
D.对恒功率负载，应尽量采用恒转矩调速方法，电动机容量才会得到充分利用


点击查看答案


153、单项选择题  电动机容量大于5kW裕量系数取（）。

A.1.15～1.10
B.1.25
C.1.5
D.2


点击查看答案


154、单项选择题  在PLC控制电梯系统中，VVVF控制系统与直流拖动电梯相比，前者可节能为（）。

A.20％～30％
B.30％～40％
C.50％～60％
D.65％～70％


点击查看答案


155、单项选择题  在PLC控制电梯系统中，ACVV控制系统与VVVF’控制系统相比，后者可节能为（）。

A.20％～30％
B.30％～40％
C.40％～50％
D.50％～60％


点击查看答案


156、单项选择题  在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。电抗器降压起动时起动电压与标称电压之比为k。自耦变压器降压起动时，变压比即为起动电压与标称电压之比k。请分别回答采用电抗器和自耦起动方式的下列问题。 降压起动电抗器的电抗值为（）Ω。（选最接近的一个数据）

A.1.69
B.9.6
C.0.169
D.0.96


点击查看答案


157、单项选择题  某工厂有1台同步电动机，额定功率为1250kW，额定交流三相电压为6kV，额定电流为0．144kA，额定转速为375r／min，该同步电动机的起动转矩与额定转矩之比为1．1，生产机械的静阻转矩为0．3Tn，采用电抗器降压起动，起动电抗器每相额定电抗值为1．05Ω。经计算电抗器降压起动时，同步电动机端子电压相对值为0．67，请问满足机械起动要求同步电动机端子电压相对值最小为（）。采用电抗器降压起动时该电动机（）机械起动要求。

A.0.548，满足
B.0.300，不满足
C.0.669，满足
D.0.691，不满足


点击查看答案


158、单项选择题  某工程需要选用1台电动机，其冷却方式要求为空气冷却；冷却回路布置方式为自由循环，冷却介质由周围自由流入电动机或流过电动机表面并自由返回；冷却介质驱动方式为自循环，冷却介质依靠转子的风扇作用或直接安装在转子轴上的风扇。该电动机冷却方式的代号为（）。

A.ICA01
B.ICN01
C.ICW56
D.ICA00


点击查看答案


159、单项选择题  关于PLC网络各级子网通信协议配置的规律，以下叙述正确的是（）。

A.PLC网络通常采用3级或4级子网构成的复合型拓扑结构，各级子网中配置不同的通信协议，以适应不同的通信要求
B.PLC网络高层子网对实时性要求较高
C.在PLC网络的低层子网及中间层子网采用Ethernet协议
D.不同型号的PLC网络通常在各级子网中配置相同的通信协议，以适应不同型号PLC之间的通信要求


点击查看答案


160、多项选择题  电气传动系统一般由三部分组成，以下（）属于电气传动系统的主要组成部分。

A.电动机
B.电源装置
C.控制装置
D.照明系统


点击查看答案


161、多项选择题  电动机的功率计算一般按负载先预选一台电机，然后进行下述哪些校验？（）

A.发热校验
B.起动校验
C.过载能力校验
D.电动机GD2校验


点击查看答案


162、单项选择题  以下不是绕线型异步电动机选择起动方式时应考虑的条件是（）。

A.优先采用变频起动
B.宜采用在转子回路中接入频敏变阻器或电阻器起动
C.起动转矩应满足机械的要求
D.起动电流平均值不宜超过电动机额定电流的2倍或制造厂的规定值


点击查看答案


163、单项选择题  熔断体25AaM型熔断器允许通过的起动电流为（）。

A.157.5A
B.201.6A
C.252.0A
D.315A


点击查看答案


164、单项选择题  某生产车间有一台抽风机，生产过程中易发生过负荷，工艺要求能自起动，抽风机配套的交流异步电动机参数为：额定电压6000V，额定功率850kW，额定电流97A，起动电流为额定电流的5.8倍，电动机最大转矩为额定转矩的2.2倍。电网参数：电网电压6000V，在电网最小运行方式下电动机端子三相短路时，流过保护的最小三相短路电流为9000A。电动机主回路电流互感器接于相电流，变比为150/5。电动机电源母线电压互感器变比为6000/100。 以下哪种保护装置对这台抽风机是不适合的？（）

A.防止多相短路的速断保护
B.防止过载的过负荷保护
C.低电压保护
D.失步保护


点击查看答案


165、单项选择题  恒定负载下按给定的时间运行未达到热稳定状态时即停机和断能一段时间，使电动机再度冷却到与冷却介面温度之差在2K以内是什么工作制？（）

A.连续工作制S1
B.短时工作制S2
C.连续周期工作制S3
D.包括起动的断续周期工作制S4


点击查看答案


166、单项选择题  某车间1台三相异步电动机在运行中，电源电压为额定电压，由于在同一母线上的其他电动机起动，电源电压下降为额定电压的85％，此时这台三相异步电动机的负载转矩不变，请问该电动机定子绕组每相电流将（）。

A.减小
B.增大
C.不变
D.在原电流值上下波动


点击查看答案


167、单项选择题  绕线转子异步电动机55kW通风机离心泵起动级数q为（）。

A.2
B.3
C.4
D.5


点击查看答案


168、单项选择题  在工程设计中，异步电动机的起动方式应首选全压起动，但由于各种条件限制实际使用中常常采用电抗器降压起动和自耦变压器降压起动方式。假如全压起动时起动电压即为标称电压Un，起动电流为Iq，起动转矩为Mq。电抗器降压起动时起动电压与标称电压之比为k。自耦变压器降压起动时，变压比即为起动电压与标称电压之比k。请分别回答采用电抗器和自耦起动方式的下列问题。 自耦变压器降压起动时，起动电流的表达式为（）。

A.kIq
B.Iq
C.k2IqD.Iq/k


点击查看答案


169、多项选择题  电动机绝缘等级的选择要求有（）。

A.环境温度在40℃以下且在正常环境工作，可选用A级、E级绝缘等级的电动机
B.湿热带环境宜选用E级绝缘等级的电动机
C.环境温度在40℃以上，电动机宜选用F级或B级绝缘等级的电动机
D.在环境温度高，环境条件恶劣，才选用H级绝缘等级的电动机


点击查看答案


170、单项选择题  电动机结构防护型式第一位表征数字2表示的防护等级含义为（）。

A.垂直滴水应无有害影响
B.当电机从正常位置向任何方向倾斜至15。以内任一角度时垂直滴水应无有害影响
C.与铅垂线成60°范围内的淋水应无有害影响
D.承受任何方向的溅水应无有害影响


点击查看答案


171、多项选择题  普通电动机用于变频调速后需适当降容，降容的原因是（）。

A.逆变器输出的谐波给电动机带来附加损耗，约增加10%
B.普通电动机多为自通风电动机，随转速下降，通风量下降，冷却效果下降，电动机输出转矩需相应降低（对于外通风电动机，转矩不降）
C.在额定转速以上是弱磁调速区，电动机的转矩约按fn/f比例降低，功率近似不变，但异步电动机的颠覆转矩按（f/F.2减小，故在弱磁范围较宽的应用场合，需校验颠覆转矩（留30%裕量）
D.因为网侧元件，如熔断器、接触器、进线电抗等可以集中采用一套，比多套网侧元件分散安装尺寸小


点击查看答案


172、单项选择题  对于S8工作制，负载持续率为（）。

A.15%
B.25%
C.40%
D.60%


点击查看答案


题库试看结束后微信扫下方二维码即可打包下载完整版《★电气工程师(供配电)》题库
手机用户可保存上方二维码到手机中，在微信扫一扫中右上角选择“从相册选取二维码”即可。
题库试看结束后微信扫下方二维码即可打包下载完整版《电气工程师(供配电)：电气传动》题库，分栏、分答案解析排版、小字体方便打印背记！经广大会员朋友实战检验，此方法考试通过率大大提高！绝对是您考试过关的不二利器！
手机用户可保存上方二维码到手机中，在微信扫一扫中右上角选择“从相册选取二维码”即可。
【大 中 小】【打印】 【繁体】 【关闭】 【返回顶部】
下一篇：采购师考试：采购师考试找答案（..

相关栏目

问题咨询请搜索关注"91考试网"微信公众号后留言咨询
