1、选择题  如图所示，图（a）中的理想变压器输入信号如图（b）所示（图线为正弦曲线），电路中电阻R=55Ω，交流电流表、交流电压表均为理想电表．若原、副线圈匝数比为2：1，下列说法中正确的是（　　）

A．电压表的示数为110V
B．电流表的示数为2A
C．原线圈输入功率为440W
D．原线圈中交变电压的频率为100Hz

参考答案：由理想变压器输入信号如图（b）所示，可知原线圈的输入端的电压有效值为220V，频率为50Hz．若原、副线圈匝数比为2：1，则副线圈的电压有效值为110V，则电压表读数为110V．由于电路中电阻R=55Ω，所以电流表读数为2A，副线圈得到的功率为P=UI=110×2W=220W．
故选：AB．

本题解析：

本题难度：一般

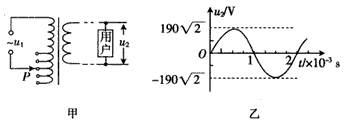

2、选择题  为保证用户电压稳定在220 V，变电所需适时进行调压，图甲为调压变压器示意图。保持输入电压U1不变，当滑动接头P上下移动时可改变输出电压，某此检测得到用户电压随U2时间t变化的曲线如图乙所示。以下正确的是

[? ]

参考答案：BD

本题解析：

本题难度：一般

3、填空题  （1）理想变压器原线圈匝数为110匝，副线圈匝数为660匝，若原线圈接在6V的蓄电池上，则副线圈两端的电压为______；?（2）电动机、变压器的线圈都绕在铁芯上，铁芯用互相绝缘的硅钢片叠合组成，而不用整块的硅钢铁芯，其目的是为了减小______；（3）一个铝框放在蹄形磁铁的两个磁极之间，当转动磁铁时，铝框跟着同方向转动，这个现象属于______．

参考答案：（1）变压器只能变交流，不能变直流，蓄电池是直流，故副线圈两端的电压为0；（2）在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象，要损耗能量，不用整块的硅钢铁芯，其目的是为了减小涡流；（3）如果磁场相对于导体运动，在导体中会产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来，这种现象就是电磁驱动．
故答案为：（1）0；（2）涡流；（3）电磁驱动

本题解析：

本题难度：一般

4、选择题  如图所示，两块水平放置的金属板相距为d，用导线将两极板与一个n匝线圈连接，若线圈置于竖直向下的变化磁场B中，两板间一质量为m，带电量为+q的微粒恰能静止，则下列说法正确的是（　　）
A．金属板上极板带正电，变化的磁场B减弱
B．金属板上极板带负电，变化的磁场B减弱
C．金属板上极板带正电，变化的磁场B增大
D．金属板上极板带负电，变化的磁场B增大
