1、选择题  狄拉克曾经预言，自然界应该存在只有一个磁极的磁单极子，假设地面附近空中有一S 极磁单极子，在竖直平面内的磁感线如图所示，一带电微粒正在该磁单极子附近的水平面上做匀速圆周运动，图中①②③表示三个不同的水平面，则该微粒所在平面可能是图中的

A?平面①? B?平面②? C?平面③? D?平面①②都可能

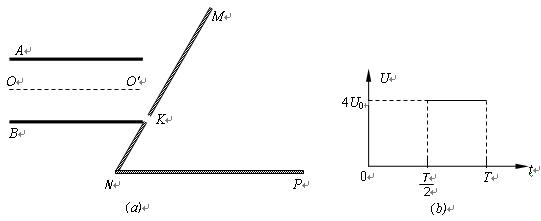

2、计算题  （24分）如图(a)所示，水平放置的平行金属板A和B间的距离为d，极长，B板的右侧边缘恰好是倾斜挡板NM上的一个小孔K，NM与水平挡板NP成60°角，K与N间的距离。现有质量为m带正电且电荷量为q的粒子组成的粒子束，从AB的中点O以平行于金属板方向OO＇的速度v0不断射入，不计粒子所受的重力。
（1）若在A、B板上加一恒定电压U=U0，则要使粒子穿过金属板后恰好打到小孔K，求U0的大小。
（2）若在A、B板上加上如图（b）所示的电压，电压为正表示A板比B板的电势高，其中，且粒子只在0~时间内入射，则能打到小孔K的粒子在何时从O点射入？
（3）在NM和NP两档板所夹的某一区域存在一垂直纸面向里的匀强磁场，使满足条件（2）从小孔K飞入的粒子经过磁场偏转后能垂直打到水平挡板NP上（之前与挡板没有碰撞），求该磁场的磁感应强度的最小值。

3、选择题  如图所示，环形导线中通有顺时针方向的电流I，则该环形导线中心处的磁场方向为

[? ]

4、其他

5、选择题  如图所示，u束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行，能使磁针的S极转向纸内，那么这束带电粒子可能是（　　）
A．向右飞行的正离子束
B．向左飞行的正离子束
C．向右飞行的负离子束
D．问左飞行的负离子束
