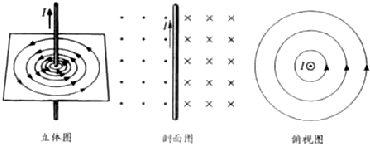

高考物理试卷《通电导线在磁场中受到的力》高频考点特训（2017年练习版）(八) 2017-08-22 02:17:00 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、简答题  画出通电直导线与通电螺线管周围的磁场．（哪一种观察角度均可） 参考答案：由图可知，通电直导线的周围磁场为以导线为圆心的一层层的同心圆；通电直导线的磁场可以由安培定则进行判断：用右手握住直导线，大拇指指向电流方向，四指弯曲的方向即为磁场的方向； 通电螺线管周围磁场分布，如下图所示：用右手握住通电螺线管，大拇指指向内部磁场的方向，四指弯曲的方向即为电流的方向； 本题解析： 本题难度：一般 2、选择题  一束混合粒子流从一发射源射出后，进入如图所示的磁场，分离为1、2、3三束，则下列说法正确的是（  ） A．1带负电 B．1带正电 C．2不带电 D．3带正电 参考答案： BC 本题解析： 试题分析: 1粒子从发射源射出后向左偏转，说明受到向左的洛伦兹力，由左手定则可判断，1粒子带正点．故A错误；由对选项A的分析可知，故B正确；由图可知，2粒子在磁场中没有发生偏转，即2粒子没有受到洛伦兹力的作用，粒子是不带电的．故C正确； 3粒子从发射源射出后向右偏转，说明受到向右的洛伦兹力，由左手定则可判断，3粒子带负点．所以选项D错误。 考点： 洛伦兹力 本题难度：一般 3、选择题  如图甲光滑的平行导轨与电源连接后，与水平方向成θ角倾斜放置，导轨上另放一个质量为m的金属导体棒，当s闭合后，在浚区域加一个合适的匀强磁场，可以使导体棒静止平衡，则下面四个图中，分别加了不同的磁场方向，其中一定不能平衡的是（　　） A． B． C． D．

参考答案：A、由左手定则可知A图中导线所受安培力沿斜面向上，因此当安培力大小与重力沿斜面向下分力相等时，导体棒即可处于平衡状态，故A错误；
B、图中导体所受安培力垂线斜面斜向上，没有力和重力沿斜面向下分力平衡，故一定不能平衡，故B正确；
C、图中安培力水平向右，这样安培力有沿斜面向上的分力可能与重力沿斜面向下分力平衡，导体棒即可处于平衡状态，故C错误；
D、图中安培力竖直向上，当安培力等于重力时，，导体棒即可处于平衡状态，故D错误；
故选B．

本题解析：

本题难度：简单

4、选择题  在通电直导线I旁边有一闭合通电线圈ABCD，AD、BC是以导线为圆心的两段圆弧．两者的电流方向如图所示。以下说法正确的是?（?）

A．线圈的磁通量为零
B．线圈没有受到电流I的安培力
C．两段圆弧没有受到电流I的安培力
D．CD边受到电流I的安培力是垂直纸面向外的

参考答案：CD

本题解析：根据电流的磁效应，线圈中存在电流，故线圈内部会有垂直纸面向里的磁通量，A错误，AB边，DC边电流方向和直导线产生的磁场方向垂直，故受到安培力，而AD边，和BC边电流的方向和磁场方向平行，故不受安培力，B错误C正确，根据左手定则可得CD变受到电流I的安培力是垂直纸面向外的，D正确，
点评：做本题的关键是一定要分清谁处在谁的磁场中

本题难度：一般

5、填空题  一根电缆埋藏 在一堵南北走向的墙里，在墙的西侧处放一指南针．电缆通电后，指南针指向刚好旋转180°，那么，指南针的N极原来指向______方；这根电缆中电流的方向为______．

参考答案：指南针的N极原来指向北方，旋转180度，知N极指向南，知该处的磁场方向向南，根据右手螺旋定则，知墙中的电缆电流方向竖直向上．
故答案为：北，竖直向上．

本题解析：

本题难度：一般
