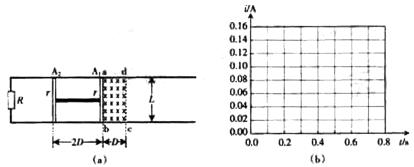

1、简答题  （17分）如图（a）所示，水平放置的两根平行金属导轨，间距L=0.3m．导轨左端连接R＝0.6　的电阻，区域abcd内存在垂直于导轨平面B=0.6T的匀强磁场，磁场区域宽D="0.2" m．细金属棒A1和A2用长为2D=0.4m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为t="0.3" ,导轨电阻不计，使金属棒以恒定速度r="1.0" m/s沿导轨向右穿越磁场，计算从金属棒A1进入磁场（t=0）到A2离开磁场的时间内，不同时间段通过电阻R的电流强度，并在图（b）中画出．

2、选择题  在匀强磁场中，有一接有电容器的回路，如图10所示.已知C="30" μF，l1="5" cm，l2="8" cm，磁场以5×10-2 T/s的速度增强.则 (　　)?

图10
A．电容器上板带正电，带电荷量2×10-9 C
B．电容器上板带正电，带电荷量6×10-9 C
C．电容器上板带负电，带电荷量4×10-9 C
D．电容器上板带负电，带电荷量6×10-9 C

3、选择题  下列对法拉第电磁感应定律E=n的理解正确的是（?）
A．E表示?t时间内的平均感应电动势
B．感应电动势E与磁通量变化量?Ф成正比
C．要求电路必须是闭合回路才能产生感应电动势
D．该定律只对由磁感应强度的变化引起的电磁感应适用

4、计算题  一电阻为R的金属圆环，放在匀强磁场中，磁场与圆环所在平面垂直，如图（a）所示。已知通过圆环的磁通量随时间t的变化关系如图（b）所示，图中的最大磁通量Ф0和变化周期T都是已知量，求：
（1）在t=0到的时间内，通过金属圆环的电流大小及方向；
（2）在t=0到t=T的时间内，金属环所产生的电热Q。

5、选择题  关于电磁感应产生感应电动势大小的正确表述是?

?[? ]
