1、实验题图1为测量电压表V内阻r的电路原理图.图中两个固定电阻的阻值均为R，S1、S2是开关，E是电源(内阻可忽略)

【小题1】按电路原理图将图2中的实物图连线；

【小题2】开关S1保持断开，合上开关S2，此时电压表的读数为U1；再合上开关S1，电压表的读数变为U2，电压表内阻r=_______(用U1、U2和R表示).

2、选择题边长为L的正方形金属框在水平恒力F作用下运动，穿过方向如图的有界匀强磁场区域．磁场区域的宽度为d（d>L）。已知ab边进入磁场时，线框的加速度恰好为零．则线框进入磁场的过程和从磁场另一侧穿出的过程相比较，有?

A.产生的感应电流方向相反
B.所受的安培力方向相同
C.进入磁场过程的时间等于穿出磁场过程的时间
D.进入磁场过程和穿出磁场过程中通过导体内某一截面的电量相等

3、实验题（10分）如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R0，通过改变滑动变阻器，得到几组电表的实验数据：

U（V）:]	1.2	1.0	0.8	0.6
I（A）	0.10	0.17	0.23	0.30

（1）R0的作用是；
（2）用作图法在坐标系内作出U-I图线；
（3）利用图线，测得电动势E= V，内阻r = Ω。

（4）某同学测另一串联电池组的输出功率P随外电阻R变化的曲线如图所示。由所得图线可知，被测电池组电动势E＝________V，电池组的内阻r＝_______Ω。

4、实验题 (8分) 某电流表的量程为50mA，内阻为50，其表面的刻度盘已损坏，要重新通过测量来刻画出刻度值，有下列器材：

A．待测电流表
B．9V直流电源
C．“0-10，1A”滑动变阻器
D．“0-100，50mA”滑动变阻器

E．“0.6A，0.5

标准电流表
F．“3A，0.01

”标准电流表
G．5

标准电阻
F．20

标准电阻
I. 开关及导线若干
(1)应选用的器材 (填选用器材序号)。
(2)画出实验电路图
(3)待刻度电流表的电流表刻度值

x = ．说明式中各物理量的表示意义。

5、实验题  （原创）（13分）有一个小灯泡上标有“4V 2W”的字样，现在要用伏安法描绘这个灯泡的I—U图线.现有下列器材供选用：
A．电流表A1（0～0.3A，r1=1Ω）
B．电流表A2（0～0.6A，r2=0.4Ω）
C．电流表A3（0～1.0A，r3=0.2Ω）
D．定值电阻R1=19Ω
E．定值电阻R2=150Ω
F．滑动变阻器（10Ω，2A）
G．滑动变阻器（500Ω，1A）
H．学生电源（直流6V），开关，导线若干

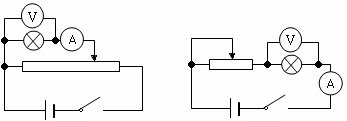

①选用下面的题6（2）图A而不选用图B的电路图来完成实验，请说明理由：                       。②由于没有电压表，可将电流表A1和定值电阻_______串联起来做为电压表，电流表应选用__________，滑动变阻器应选用__________（用序号字母表示）.

图A                    图B
③闭合开关前，应将图A电路中滑动变阻器的滑片滑至       （选填左端或右端）.
④当电流表A1的示数为0.20A时，小灯泡达到额定电压，此时另一只电流表的读数为0.72A，测得小灯泡的额定功率为         W.
