1、选择题  图为万用表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻? rg=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势
ε=1.5V．用它测量电阻Rx，能准确测量的阻值范围是：（?）
A．30kΩ～80kΩ
B．3kΩ～8kΩ
C．300Ω～800Ω
D．30Ω～80Ω

参考答案：B

本题解析：：欧姆表的正极插孔与内部电源的负极相连，外部接红表笔，电流从红表笔进入；不接电阻时，设可变电阻的阻值为RP时电表满偏，则有Ig=代入数据求得RP=4900Ω；指针指在刻度盘的正中央说明电流为一半，即代入数据求得RX=5KΩ，能准确测量的阻值范围是3kΩ～8kΩ。
本题考查了欧姆表的内部结构和满偏、半偏的意义，结合欧姆定律求解．

本题难度：简单

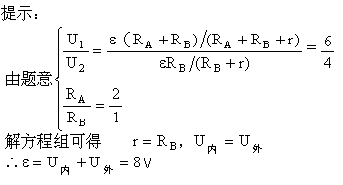

2、简答题  A、B两个电压表，串联后接在一电源上，A的示数为4V，B的示数为2V．若将B单独接在该电源上，其示数为4V，则该电源的电动势为多大.

参考答案：8V

本题解析：

本题难度：简单

3、计算题  某课外小组设计了一种测定风速的装置，其原理如图所示。一个劲度系数k＝120 N/m、自然长度L0＝1 m的弹簧一端固定在墙上的M点，另一端N与导电的迎风板相连，弹簧穿在光滑水平放置的电阻率较大的金属杆上，弹簧是不导电的材料制成的。迎风板面积S＝0.5 m2，工作时总是正对着风吹来的方向，电路的一端与迎风板相连，另一端在M点与金属杆相连，迎风板可在金属杆上滑动，且与金属杆接触良好。定值电阻R＝1.0 Ω，电源的电动势E＝12 V，内阻r＝0.5 Ω。闭合开关，没有风吹时，弹簧处于原长，电压表的示数U1＝9.0 V，某时刻由于风吹迎风板，电压表的示数变为U2＝6.0 V。（电压表可看做理想表）求：
（1）金属杆单位长度的电阻；
（2）此时作用在迎风板上的风力。

参考答案：解：设无风时金属杆接入电路的电阻为R1，风吹时接入电路的电阻为R2，由题意得
（1）无风时：U1＝R1
得R1＝4.5 Ω
所以金属杆单位长度的电阻r＝Ω/m＝4.5 Ω/m
（2）有风时：U2＝R2
得R2＝1.5 Ω
此时，弹簧长度L＝m
压缩量x＝L0－L＝（1－）m＝m
由二力平衡得此时风力：F＝kx＝120×N＝80 N

本题解析：

本题难度：一般

4、计算题  在如图所示的电路中，R1=2Ω，R2=4Ω，当电键K接a时，R2上消耗的电功率为4 W，当电键K接b时，电压表示数为4.5 V，试求：
(1)电键K接a时，通过电源的电流和电源两端的电压；
(2)电源的电动势和内电阻。

参考答案：解：(1)K接a时，R1被短路，外电阻为R2，根据电功率公式：
，得：A
，得：V
(2)K接a时，有E=U1+I1r=4+r ①
K接b时，R1和R2串联，R′外=R1+R2=6 Ω
通过电源电流I2＝A
这时有：E=U2+I2r=4.5+0.75 r ②
由①②可得：E=6 V，r＝2 Ω

本题解析：

本题难度：一般

5、选择题  下图为测量某电源电动势和内阻时得到的U-I图线，用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V，则该电路可能为

[? ]
A．
B．
C．
D．

参考答案：B

本题解析：

本题难度：一般
