1、选择题  如图所示电路中，电源电动势为E、内阻为r，电阻R2、R3为定值电阻，R1为滑动变阻器，A、B为电容器的两个极板。当滑动变阻器R1处于某位置时，A、B两板间的带电油滴静止不动。则下列说法中正确的是

[? ]

参考答案：BC

本题解析：

本题难度：一般

2、选择题  在如图所示电路中，电源内阻不可忽略。开始时电键K1、K2均闭合，现先断开电键K1，则电压表与电流表的示数均发生变化，设它们的示数变化量之比为M1＝DU1／DI1，再断开电键K2，两表新的示数变化量之比为M2＝DU2／DI2，若已知R2＜R3，则比较M1与M2的绝对值的大小应有： （?）

A．M1＞M2；
B．M1＝M2；
C．M1＜M2；
D．无法确定

参考答案：B

本题解析：电压表测的是路端电压，电流表测的是通过电源的电流，由可知，即电源的内电阻。
断开电键K1，电压表与电流表的示数变化量之比,由可知，同理可知，即。
故选B
点评：本题关键由路端电压与电流的关系得出。

本题难度：一般

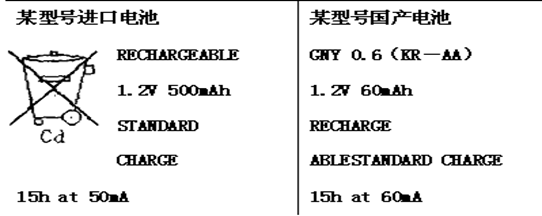

3、填空题  下图是两个电池外壳上的说明文字，某型号进口电池的电动势是?伏。国产电池最多可放出?毫安时的电量；国产电池平均工作电流为0.03安，则最多可使用?小时。

参考答案：1.2V? 60? 2

本题解析：由图可知进口电池的电动势是1.2V，国产电池电荷量为60毫安时，使用时间。

本题难度：简单

4、填空题  有一根细而均匀的导电材料样品（如图a所示），截面为同心圆环（如图b所示），此样品长约为6cm，电阻约为100Ω，已知这种材料的电阻率为，因该样品的内径太小，无法直接测量．现提供以下实验器材：

A．20分度的游标卡尺
B．螺旋测微器
C．电压表V（量程3V，内阻约3kΩ）
D．电流表A1（量程50mA，内阻约20Ω）
E．电流表A2（量程0.3A，内阻约1Ω）
F．滑动变阻器R（0~20Ω，额定电流2A）G．直流电源E（约4V，内阻不计）
H．导电材料样品Rx
I．开关一只，导线若干
请根据上述器材设计一个尽可能精确地测量该样品内径d的实验方案，回答下列问题：
（1）用游标卡尺测得该样品的长度为L；用螺旋测微器测得该样品的外径如上图所示，其示数D=?mm．
（2）请选择合适的仪器，设计一个合理的电路图来 测量导电材料样品的电阻Rx．在方框内画出实验电路原理图，并标明所选器材的符号．这个实验电阻Rx的测量值将________（填“大于”、“等于”或“小于”）实际值．
（3）若某次实验中，电压表和电流表的读数分别为U和I，则用已知物理量和测得的物理量的符号来表示样品的内径d =?．

参考答案：（1）6.125±0.002?（2）作图如下?

小于?（3）

本题解析：（1）螺旋测微器测得该样品的外径d=6.0mm+12.5×0.01mm=6.125mm
（2）因两个电流表中，D电流表的满偏电流大于C电流表的满偏电流，又C电流表内阻为定值，根据欧姆定律与串并联知识，应将C电流表与待测材料并联后再与D电流表串联，又因滑动变阻器阻值太小应用分压式接法，可设计电路图如图所示．

电动势为4V，因此电压表选择V，根据，可知电路中最大电流0.4A，因此电流表选择A2．
为了防止电流表烧坏，滑动变阻器采用分压接法，电流表采用外接法，具体电路图如下所示：
（3）根据欧姆定律得：?①
导体的横街面积为：?②
根据电阻定律有：③
联立①②③解得：d=，I为电流表读数、U为伏特表读数．

本题难度：一般

5、选择题  一个电源分别接上8 Ω和2 Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为
[? ]
A．1Ω
B．2 Ω
C．4 Ω
D．8 Ω

参考答案：C

本题解析：

本题难度：一般
