高考物理答题技巧《电容器》试题特训（2017年最新版）(九) 2017-08-22 03:08:15 来源:91考试网 作者:www.91exam.org 【大 中 小】 微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、选择题  如图所示为一只“极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离d变化时，电容C便发生变化，通过测量电容C的变化就可知道两极板之间距离d的变化的情况．在下列图中能正确反映C与d之间变化规律的图象是(　　) 2、选择题  利用静电计，研究平行板电容器的电容与哪些因素有关的实验装置如图所示，则下列哪些叙述符合实验中观察到的结果[?] A．N板向左平移，静电计指针偏角变大 B．N板向上平移，静电计指针偏角变大 C．保持N板不动，在M、N之间插入一块绝缘介质板，静电计指针偏角变大 D．保持N板不动，在M、N之间插入一块金属板，静电计指针偏角变大 ? 3、选择题  电阻器、电容器和电感器是电子设备中常用的电子元件。如图所示电路图中，符号“C”表示的元件是： A．电阻器 B．电感器 C．电容器 D．电源

4、选择题  如图所示，在平行板电容器中有一个带电微粒．K闭合时，该微粒恰好能保持静止．则（　　）
A．微粒带负电
B．保持K闭合上移下极板，能使该带电微粒向上运动打到上极板
C．充电后将K断开，左移上极板，也能使该带电微粒向上运动打到上极板
D．充电后将K断开，把下极板接地，也能使该带电微粒向上运动打到上极板

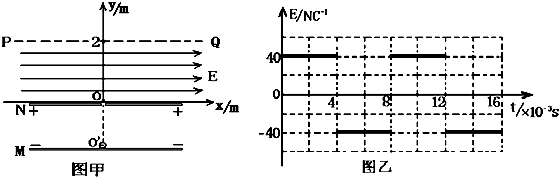

5、简答题  如图甲所示，M、N为水平放置的平行板电容器的两个极板，两极板间距d=0.1m，两极板间的电压U=12.5V，O为上极板中心的小孔．以O为坐标原点，在y=0和y=2m之间有沿着x轴方向的匀强电场，PQ为电场区域的上边界，在x轴方向范围足够大．电场强度的变化如图乙所示，取x轴正方向为电场正方向．现有一个带负电的粒子，在t=0时刻从紧靠下极板中心O′，处无初速释放，经过小孔O进入交变电场中．粒子的比荷

q m

=1×102C/kg，不计粒子重力，求粒子：
（1）进入交变电场时的速度；
（2）在8×10-3s末的位置坐标；
（3）离开交变电场时的速度大小和方向．
