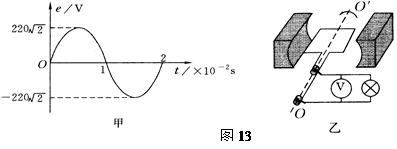

1、计算题  一台小型发电机产生的电动势随时间变化的正弦规律图象如图13甲所示。已知发电机线圈内阻为5.0，则外接一只电阻为95.0的灯泡，如图乙所示，发电机线圈内阻每分钟产生的焦耳热为多少？

参考答案：? ……………………5分

本题解析：本题考查交变电流产生和有效值的概念，先由图像读出电动势的最大值，再求出有效值，转化为恒定电流类型题后再求解
电流 =2.2A? ……………………5分?
产生的热量 ?……………………5分

本题难度：简单

2、选择题  对照明电路，有火线和零线之分，下列叙述正确的是（?）
A．进入每一户的两根输电导线，火线即是某一相的端线，零线即是中性线
B．电路中的电流总是由火线流进，从零线流出，因而开关都要接在火线上
C．正常情况下，零线电势为零，与大地无电势差，因此可以省去
D．火线与零线间的电势差为220 V，火线是带电的，因此总是火线的电势高

参考答案：A

本题解析：在照明用电中，入户线有火线和零线两根，接通电路后，两根线上都有电流，处于安全的考虑，开关都要接在火线上，零线是不能省去的，否则不能构成闭合电路.火线上的电势按正弦规律变化，并不是总比零线高.选项B、C、D均错，A项正确.

本题难度：简单

3、选择题  一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动。线圈中的感应电动势e随时间t的变化如图所示，下面说法中正确的是：（?）

A．t1时刻通过线圈的磁通量为零
B．t2时刻通过线圈的磁通量的绝对值最大
C．t3时刻通过线圈的磁通量变化率的绝对值最大
D．每当e变换方向时，通过线圈的磁通量绝对值都为最大

参考答案：D

本题解析：t1时刻通过线圈的磁通量最大，A错；t2时刻通过线圈的磁通量为0，B错；t3时刻通过线圈的磁通量变化率为0，C错。

本题难度：一般

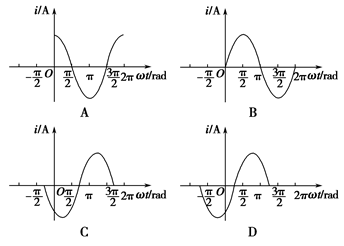

4、选择题  如图所示，一矩形线圈abcd放置在匀强磁场中，并绕过ab、cd中点的轴OO′以角速度ω逆时针匀速转动．若以线圈平面与磁场夹角θ＝45°时(如图b)为计时起点，并规定当电流自a流向b时电流方向为正．则下列四幅图中正确的是(　　)．

参考答案：D

本题解析：本题考查正弦交流电的产生过程、楞次定律等知识．从a图可看出线圈从垂直于中性面开始旋转，由楞次定律可判断，初始时刻电流方向为b到a，故瞬时电流的表达式为，则图像为D图像所描述．
故选D
考点：正弦式电流的图象和三角函数表达式．
点评：从a图可看出线圈从垂直于中性面开始旋转，所以是余弦函数，根据楞次定律可以判断出电流方向，写出电流的瞬时表达式即可求解．

本题难度：一般

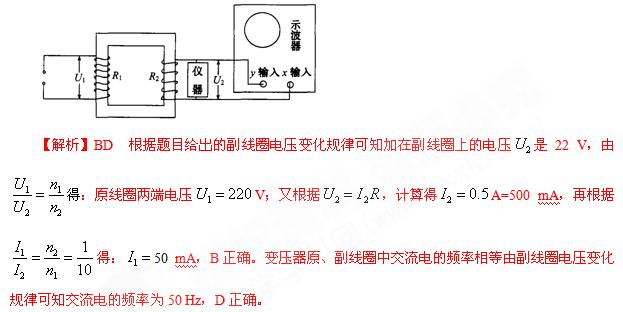

5、选择题  下图是通过变压器为一精密仪器供电的电路，仪器两端的电压可通过示波器显示出来。电路中的变压器可视为理想变压器，已知示波器显示的电压为V,变压器原线圈与副线圈匝数比，若仪器可以看成纯电阻电路，其工作的电阻R=44Ω，表示原、副线圈中的电流，下列判断正确的是（?）

A．原线圈两端电压311 V，原线圈中的电流70. 7 mA
B．原线圈两端电压220 V，原线圈中的电流50 mA
C．原线圈所接交流电源的频率为100 Hz
D．原线圈所接交流电源的频率为50 Hz

参考答案：BD

本题解析：

本题难度：简单
