1、选择题  如图所示，一个重60N的物体置于光滑的水平面上，当用一个F=20N的力竖直向上拉物体时，物体所受的合力为

A．0
B．40N，方向竖直向下
C．40N，方向竖直向上
D．80N，方向竖直向上

参考答案：A

本题解析：物体受到的重力大小为60N，方向竖直向下，而F=20N，方向向上，所以物体仍旧不会离开水平面，故保持静止状态，所以根据牛顿第一定律，物体的合力为零，A正确。

本题难度：简单

2、选择题  盘山公路总是筑得盘旋曲折,因为（?）
A．盘山公路盘旋曲折会延长爬坡的距离,根据斜面的原理,斜面越长越省功
B．盘山公路盘旋曲折会延长爬坡长度,斜面的原理告诉我们,高度一定,斜面越长越省力
C．盘山公路盘旋曲折显得雄伟壮观
D．盘山公路盘旋曲折是为了减小坡度,增加车辆的稳度

参考答案：B

本题解析：当斜面的高度一定时，根据几何知识可得，斜面越长，角度越小，越省力，
故选B，
点评：生活中应用了很多斜面模型，虽然费距离，但可以省力，减轻我们将物体提升时所需要的力．

本题难度：一般

3、填空题  （1）某实验小组在探究加速度与力，质量的关系的试验中，得到如图所示的实验图线a，b．其中描述加速度与质量关系的图线是______：描述加速度与力关系的图线是______．为了便于观察加速度与质量的关系通常采用纵坐标为加速度a横坐标为______的关系图线．

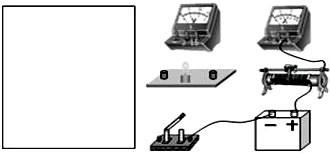

（2）一只小灯泡，标有“3V，0.6V”字样．用如图给出的器材（滑动变阻器最大阻值为10欧；电源电动势为6V，内阻为1欧；电流表有0.6A，3A两个量程；电压表有3V，15V
两个量程）．实验要求描绘小灯泡伏安特性曲线．

①将实验电路图画在方框中．
②电压表应选用______量程．
③用笔画线当导线，将右图的实物连成所需电路（有三根导线已经接好）．开始时，
滑动变阻器的滑动触头应该移到最______端（左或右）．

参考答案：（1）、在探究加速度与力、质量的关系的实验中，由控制变量法知当物体质量一定时加速度a与力F成正比，力F一定时加速度a与质量m成反比，即图象应是双曲线，故其中描述加速度与质量关系的图线是 b，描述加速度与力关系的图线是 a．为了便于观察加速度与质量的关系通常采用纵坐标为加速度a横坐标为质量的倒数，因为表示曲线的图象不只是双曲线．
（2）①、描绘小灯泡伏安特性曲线实验要求滑动变阻器应用分压式接法，电流表应用外接法，电路图如图所示．



②、因小灯泡标有“3V，0.6V”字样，故电压表应选用3V量程的．
③、实物图如图所示．由图可知开始时，滑动变阻器的滑动触头应该移到最左端．



故答案为（1）b、a、质量倒数
? （2）①电路图如图所示，②3V，③左

本题解析：

本题难度：一般

4、实验题  在“验证牛顿运动定律”的实验中，采用如图所示的实验装置，小车及车中砝码的质量用M表示，盘及盘中砝码的质量用m表示，小车的加速度可由小车后拖动的纸带打上的点计算出。

参考答案：（1）M＞＞m
（2）
（3）平衡摩擦力时木板倾角过大（或表达意思相当也得分）
（4）两小车及车上砝码的总质量不同或M
（5）1.58m/s2

本题解析：

本题难度：一般

5、选择题  红蜡块能在玻璃管的水中匀速上升，若红蜡块在A点匀速上升的同时，使玻璃管水平向右做匀加速直线运动，则红蜡块实际运动的轨迹是图中的（　　）
A．直线P
B．曲线Q
C．曲线R
D．无法确定
