参考答案：C

本题解析：

本题难度：一般

2、简答题  一辆电动自行车的铭牌上给出了如下的技术参数：

参考答案：电动机的输入的功率为 P入=UI?①
?又由于 P入=P内+P输出?②
电动机的发热的功率为 P内=I2r?③
联立①②③
代入数据P输出=120W，U=40V，I=3.5A，
解得P入=140W，r=1.63Ω，
电动机的效率为η=P输出P入×100%=120140=×100%=85.7%．
所以电动机正常工作时的消耗总功率为140W，电动机的效率为85.7%，电动机的内阻为1.63Ω．

本题解析：

本题难度：一般

3、选择题  两只灯泡分别接在两个电路中，下列判断正确的是（ ?）
A．额定电压高的灯泡较亮
B．额定功率大的灯泡较亮
C．接在电压高的电路两端的那盏灯较亮
D．在电路中实际功率大的灯较亮

参考答案：D

本题解析：

本题难度：简单

4、选择题  一只电炉的电阻丝和一台电动机线圈的电阻值相等，工作时通过他们的电流也相等，则在相同的时间内，关于它们的发热情况，下列说法中正确的是（　　）
A．电炉产生的热量等于电动机产生的热量
B．电炉产生的热量大于电动机产生的热量
C．电炉产生的热量小于电动机产生的热量
D．无法判断它们产生热量的多少

参考答案：A

本题解析：

本题难度：一般

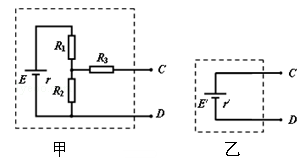

5、计算题  如图甲所示电路中，电源电动势E=12V，内阻r=2Ω，R1=4Ω，R2=6Ω，R3=3Ω。

（1）图甲中虚线框内的电路可等效为一个电源，即图甲可等效为图乙，其等效电动势E′等于CD间未接入用电器时CD间的电压；若用导线直接将CD两点连接起来，通过该导线的电流等于等效电源的短路电流，则等效电源的内电阻r′是多少？
（2）若在C、D间连一个“6V，3W”的小灯泡，则小灯泡的实际功率是多少？（不考虑小灯泡的电阻率随温度的变化）

参考答案：（1）6Ω，（2）1.33W

本题解析：（1）若在C、D间断开时，根据闭合电路欧姆定律，有（A），则C、D间电压为（V），根据题意有该等效电源的电动势E′=6V；若在C、D间短路，这时电阻R2与R3并联，并联电阻大小=2（Ω），根据闭合电路欧姆定律，电路中总电流大小为（A），则有C、D间输出电流大小为（A），所以其等效内阻（Ω）；（2）灯泡的电阻（Ω），将小灯泡连在C、D之间，相当于接在等效电源E′两端，则流过小灯泡的电流大小为（A），小灯泡的实际功率为（W）。
考点：本题考查了闭合电路欧姆定律、等效电源等概念

本题难度：一般
