1、简答题  如图所示的装置，在加速电场U1内放置一根塑料管AB（AB由特殊绝缘材料制成，不会影响电场的分布），紧靠其右侧的是两块彼此平行的水平金属板，板长为L，两板间距离为d．一个带负电荷的小球，恰好能沿光滑管壁运动．小球由静止开始加速，离开B端后沿金属板中心线水平射入两板中，若给两水平金属板加一电压U2，当上板为正时，小球恰好能沿两板中心线射出；当下板为正时，小球射到下板上距板的左端

参考答案：（1）设粒子被加速后的速度为v0，当两板间加上电压U2
如上板为正时，U2qd=mg，U2=mgdq
如下板为正时，a=mg+U2qdm=2g
12d=12?2g（L4v0）2
qU1=12mv02．
解得U1U2=L216d2
（2）当上板加最大电压Um时，粒子斜向上偏转刚好穿出：
t=Lv0
Umqd-mg=ma1
d2=12a1t2
得Um=98U2
若上板加上最小正电压Un时，粒子向下偏转恰穿出：mg-Unqd=ma2
d2=12a2t2
得Un=78U2
电压的范围为：78U2＜U＜98U2
答：（1）U1：U2=L216d2．
（2）两水平金属板所加电压U的范围是78U2＜U＜98U2．

本题解析：

本题难度：一般

2、实验题  为测量某电阻丝R的电阻值。
（1）某同学先用多用电表粗测其电阻。用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“______________”档位（选填“×100”或“×1”），然后进行______________，再次测量电阻丝的阻值，其表盘及指针所指位置如图所示，则此段电阻丝的电阻为______________Ω。

（2）现要进一步精确测量其阻值，实验室提供了以下相关器材：电池（4 V，内阻1Ω），电流表（0～300mA，内阻2Ω），电压表（0～3 V，内阻3 kΩ），滑动变阻器（0～10Ω，额定电流1 A）。为使通过待测电阻的电流能在0～250mA范围内改变，下列给出的测量电路中，最合适的电路是______________。
A．
B．
C．
D．

参考答案：（1）×1，欧姆调零，12或12.1
（2）B

本题解析：

本题难度：困难

3、实验题  一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程Im。所用器材有：
量程不准的电流表A1，内阻r1＝10.0 Ω，量程标称为5.0 mA；
标准电流表A2，内阻r2＝45.0 Ω，量程1.0 mA；
标准电阻R1，阻值10.0 Ω；
滑动变阻器R，总电阻约为300.0 Ω；
电源E，电动势3.0 V，内阻不计；
保护电阻R2；开关S；导线。
回答下列问题：
?
(1)在图2所示的实物图上画出连线。
(2)开关S闭合前，滑动变阻器的滑动端c应滑动至________端。
(3)开关S闭合后，调节滑动变阻器的滑动端，使电流表A1满偏；若此时电流表A2的读数为I2，则A1的量程Im＝________。

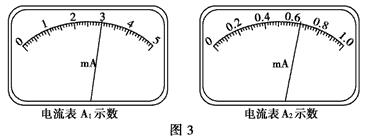

(4)若测量时，A1未调到满偏，两电流表的示数如图3所示，从图中读出A1的示数I1＝________，A2的示数I2＝________；由读出的数据计算得Im＝________。(保留3位有效数字)

参考答案：(1)
(2)b　
(3)5.5I2
(4)3.00 mA，0.660 mA，6.05 mA

本题解析：

本题难度：一般

4、填空题  多用表在测量时的指针位置如图所示，当转换开关分别指示的位置如图（a）、（b）、（c）时，多用表的读数分别为：
（a）挡的读数的______mA．
（b）挡的读数的______Ω．
（c）挡的读数的______V．

参考答案：（a）挡测的是直流电流100mA档，读数为50.0mA．
（b）挡测的是电阻×100档，测量值等于表盘上读数“10”乘以倍率“100”． 读数为1000Ω．
（c）挡测的是直流电压25V档，读数为12.5V，
故答案为：50.0，1000，12.5．

本题解析：

本题难度：简单

5、选择题  如图所示，在通电直导线下方有一质子沿平行导线方向以速度v向左运动，则下列说法中正确的是（　　）
A．质子将沿轨迹I运动，半径越来越小
B．质子将沿轨迹I运动，半径越来越大
C．质子将沿轨迹II运动，半径越来越小
D．质子将沿轨迹II运动，半径越来越大
