1、选择题  如图所示是某直流电路中电压随电流变化的图像，其中a、b分别表示路端电压、负载电阻上电压随电流变化的情况，下面说法正确的是?（?）

A．阴影部分的面积表示电源的输出功率
B．阴影部分的面积表示电源的内阻上消耗的功率
C．当满足α＝β时，电源的效率最高
D．当满足α＝β时，电源的效率小于50%

参考答案：A

本题解析：阴影部分的面积为路端电压与电流的乘积，为电源的输出功率．故A正确，B错误．
当满足α=β时，内外阻相等，输出功率最大，但电源的效率为50%，不是最高．故C错误，D错误．故选：A

本题难度：一般

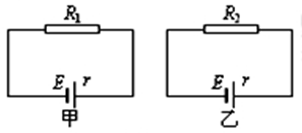

2、选择题  如图所示，甲、乙两电路中电源完全相同，电阻，在两电路中分别通过相同的电荷量q的过程，下列判断正确的是（?）

A．电源内部产生电热较多的是乙电路中的电源
B．上产生的电热比上产生的电热多
C．电源做功更多的是甲电路中的电源
D．甲、乙两电路中电源做功相等

参考答案：ABD

本题解析：甲、乙两电路中电源完全相同，即电动势E与内电阻r相同，电阻，根据闭合电路欧姆定律，得出，再比较与，而，可知电源内部产生电热较多的是乙电路．故A正确．由公式，可知，两电源做功相等，整个电路产生的电热相等，而甲电源内部产生的电热小于乙电源内部产生的电热，所以甲图外电路产生的电热大于乙图外电路．而外电路产生的电热就是电阻R上产生的电热．故B正确；由公式，可知，通过的电量q和电动势E都相同，所以两电源做功相等．故C错误，D正确．

本题难度：一般

3、填空题  如图所示的电路中，电源电动势为14V、内电阻为1W，灯泡上标有“2V、4W”的字样，电动机内阻为0.5W。当可变电阻的阻值为1W时，电灯和电动机都正常工作。则电动机的额定电压为?V，电动机输出的机械功率为?W，全电路的发热功率________ W。

参考答案：8?V，? 14?W，____10____ W

本题解析：因为电动机和电灯是串联在一起的，所以通过的电流相等，根据P=UI可得电路中的电流为,根据欧姆定律可得电源内阻分压为2V，电灯泡分压为2V，变阻器分压为2V，所以电动机两端电压为14-2-2-2=8V，即电动机的额定电压为8V，电动机的输出功率为,全电路的发热功率为

本题难度：简单

4、选择题  如图所示，直线A为电源的U-I图线，曲线B为灯泡电阻的U-I图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电路的总功率分别是(?)

A．4W、8W
B．4W、6W
C．2W、4W
D．2W、3W

参考答案：B

本题解析：电源的外特性曲线与灯泡伏安特性曲线的交点就是灯泡与电源连接时的工作状态，由图可读出工作电压和电流及电源的电动势从而可算出电源的输出功率和总功率。
由图读出E=3V，灯泡与电源连接时，工作电压U=2V，I=2A，则电源的输出功率,电源的总功率。
故选B
点评：关键在于从数学角度理解图象的物理意义，抓住图象的斜率、面积、截距、交点等方面进行分析，更加全面地读出图象的物理内涵。

本题难度：一般

5、选择题  如图3所示，电源电动势为E，内阻为r，合上开关S后各电灯都能发光．如果某一时刻灯L1的灯丝烧断，之后各灯虽亮度变化，但并未损坏，则? (　　)

A．L3变亮，L2、L4变暗
B．L2、L3变亮，L4变暗
C．L4变亮，L2、L3变暗
D．L3、L4变亮，L2变暗

参考答案：B

本题解析：灯L1的灯丝烧断之后电路总电阻变大，由闭合电路欧姆定律可知路端电压增大，由P＝可知L3变亮；总电流变小，由于通过L3的电流变大，所以L4所在支路电流一定变小(L4变暗)，L4两端电压一定变小，所以L2两端电压变大，L2变亮．B选项正确．

本题难度：简单
