1、实验题  （9分）某实验小组利用一滑动变阻器和未知内阻的电流表测量多用电表“×1KΩ”挡对应电源的电动势和多用电表的内阻。

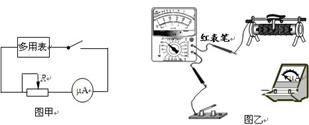

（1）  该小组采用图甲的电路进行实验，请根据图甲将图乙的实物图连接好。

（2）实验步骤如下：
a. 把多用电表的选择开关拨到欧姆档的“×1KΩ”位置，将红黑表笔        。
b.按照电路图连接好电路。
c.接通开关，调节滑动变阻器，读出      和      的数值并记录。
d.改变滑动变阻器的阻值，重新读数并记录。
e.根据实验原理列出表达式代入数值进行计算。
①将上述步骤补充完整：a.                                        ；
c.                       、
②实验原理表达式为（说明式中各个物理量的含义）
③右图是在某次实验欧姆表表盘示意图，欧姆表的读数为

2、实验题  （6分）某学习小组在描绘标有“8.0 v，3.8 w”的小灯泡灯丝电阻的伏安特性图线时，实验室给出一块电压表V（量程10V，内阻约4KΩ）和两块电流表：A1 （量程100 mA，内阻约2Ω）和 A2 （量程0.6 A，内阻约0.3Ω），则选择电流表        进行试验测量。甲、乙两同学利用电压表和选定的电流表采用不同的连接电路测出相应的电压和电流描绘出的伏安特性图线如下图①、②所示，则图线       更准确。

3、填空题  如图，用伏安法测电阻，当被测电阻阻值不能估计时，可采用试接法．让伏特表一端接在电路的a点上，另一端先后接在b点和c点，注意观察两个电表的示数． 若安培表的示数有显著变化，则伏特表应接在a、    两点（填b或c)，并且测量结果          （填偏大或偏小）

4、实验题  (6分)一探究小组采用以下两种方法测人体双手间的电阻．

(1)用多用电表欧姆“×100”挡，测量结果如图所示，读出人体电阻为__________.
(2)用伏安法测量：
①分别用电流表内接法和电流表外接法采集数据作出了U—I，图线如图所示，其中用电流表内接法得到的是______________图线(填“甲”或“乙”)．

②已知滑动变阻器最大阻值约10，为了较准确的测出人体电阻，且要求测量更多组数据，请以笔画线代替导线完成剩余部分的实物连接.

5、实验题  （4分）如图所示，游标卡尺的读数为     mm；螺旋测微器的读数为     mm．
