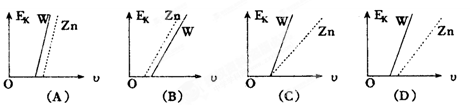

1、选择题  用不同频率的光分别照射钨和锌，产生光电效应，根据实验可画出光电子的最大初动能Ek随入射光频率变化的Ek─图线. 已知钨的逸出功是3.28eV，锌的逸出功为3.34eV，若将二者的图线画在同一个Ek─坐标系中，则正确的图是（?）

2、简答题  波长λ=0.71A的伦琴射线使金箔发射光电子，电子在磁感应强度为B的匀强磁场区域内做最大半径为r的匀速圆周运动，已知rB=1.88×10-4m?T．试求：
（1）光电子的最大初动能；
（2）金属的逸出功；
（3）该电子的物质波的波长是多少？

3、计算题  （12分）如图所示，相距为d的A、B两平行金属板足够大，板间电压恒为U，有一波长为λ的细激光束照射到B板中央，使B板发生光电效应，已知普朗克恒量为h，金属板B的逸出功为W，电子质量为m，电荷量为e，问：
（1）从B板产生的光电子中，最大的动能是多少？
（2）到达A板的光电子，其最大的动能又是多少？
（3）光电子从B板运动到A板所需的最长时间是多少？

4、计算题  如图所示是做光电效应实验的装置简图。在抽成真空的玻璃管内，K为阴极（用金属铯制成，发生光电效应的逸出功为1.9eV），A为阳极。在a、b间不接任何电源，用频率为（高于铯的极限频率）的单色光照射阴极K，会发现电流表指针有偏转。这时，若在a、b间接入直流电源，a接正极，b接负极，并使a、b间电压从零开始逐渐增大，发现当电压表的示数增大到2.1V时，电流表的示数刚好减小到零。（普朗克恒量h=6.63×10-34J·s）求：
（1）a、b间未接直流电源时，通过电流表的电流方向。
（2）从阴极K发出的光电子的最大初动能EK是多少焦？
（3）入射单色光的频率是多少？

5、选择题  用如图所示的装置研究光电效应现象，用光子能量为2.5eV的某种光照射到光电管上时，电流表G示数不为零；移动变阻器的触点C，当电压表的示数大于或等于0.7V时，电流表示数为零．以下说法正确的是

A．电子光电管阴极的逸出功为0.7eV
B．光电管阴极的逸出功为1.8eV
C．光电子的最大初动能与入射光的频率成正比
D．当电压表示数大于0.7V时，如果把入射光的强度增大到一定程度，电流表可能会有示数
