参考答案：（1）甲?（2）BC? (3)2.0 Ω? 1.50 V? 1.0 Ω （各2分）

本题解析：略

本题难度：简单

2、简答题  现有“12V、24W”的灯泡一个，为了测定它在不同电压下的实际功率和额定电压下的功率，需测定灯泡两端电压和通过的电流，现有提供器材如下：
A、直流电源15V（内阻可不计）
B、电流表（量程0～0.6A～3A，内阻0.1Ω）；
C、电流表（量程0～300mA，内阻5Ω）；
D、电压表（量程0～3V～15V，内阻15kΩ）；
E、电压表（量程0～25V），内阻约200KΩ）
F、滑动变阻器10Ω、5A
G、滑动变阻器1KΩ、3A
H、开关、导线若干
①为使实验误差尽量减小，所选器材______（标器材前的字母序号）

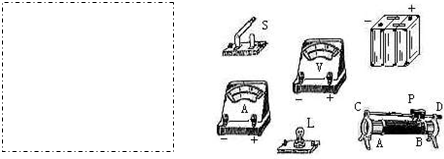

②在虚线框内画出实验电路图，要求灯两端的电压从零开始连续变化．
③连接实物图．

参考答案：



①因灯泡的额定电压124V，为保证安全选用的电压表量程应稍大于12V，但不能大太多，量程太大则示数不准确；故只能选用D电压表；
由P=UI得，灯泡的额定电流I=PU=1224A=0.5A，故电流表应选择0～0.6A的量程，故选B；
变阻器用分压接法，应选小阻值的F．
还需要A、H
所以所选器材为A、B、D、F、H
②灯泡内阻R=U2P=6Ω，电压表远大于灯泡内阻，应采用电流表外接法；
而由题意要求可知，电压从零开始变化，并要多测几组数据，故只能采用滑动变阻器分压接法，而分压接法中应选总阻值小的滑动变阻器，
电路图如图所示：
③根据电路图连接实物图，如图所示：
故答案为：①A、B、D、F、H
②③如图所示．

本题解析：

本题难度：一般

3、实验题  （9分）现要测量某小量程电流表的内阻，可选用的器材如下：
A．待测电流表A(量程10 mA，内阻约5～8Ω)
B．电压表V1(量程0.3 V，内阻约3kΩ)
C．电压表V2(量程3 V，内阻约30kΩ)
D．滑动变阻器R1(10Ω，0.2A)
E．滑动变阻器R2(100Ω，0.1A)
F．标准电阻R0(R0=20Ω)
G．电源E(电动势3V，内阻约1Ω)
H．开关S及导线若干。
要求：测量结果尽可能精确；能测多组数据且电流表、电压表的示数能从零开始调节；所设计电路安全且便于操作。
(1)请同学们在虚线框内将电路补充完整；

(2) 闭合电键S前应先将滑动变阻器R2的阻值置于?处（填“最大”或“最小”）；
(3)实验中测得一组数据：电压表读数U、电流表读数I，则电流表A的内阻可表示为RA＝_______，（用物理量表示）

参考答案：（1）见解析；（2）最大；（3）（每问2分）

本题解析：（1）要求电压表示数从零开始调节，故变阻器采用分压式接法，将标准电阻与待测电流表串联，以便于测量其电压，其两端所能加最大电压，故选用量程为0.3V的电压表即可，设计电路如下图所示：

（2）为保证电路安全，实验前应将滑动变阻器调到最大值处；（3）根据欧姆定律有，故电流表的内阻为；

本题难度：一般

4、实验题  （4分）一次试验中某同学用螺旋测微器测量一圆柱形元件的直径，如图甲所示其直径为?mm；用多用电表的电阻“×10”挡，按正确的操作步骤测此元件的电阻值，表盘的示数如图乙所示，测得该元件的电阻值约为?。

参考答案：4.700(±0.001)；220

本题解析：螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读，由甲图中螺旋测微器可知，固定刻度示数为4.5mm，可动刻度示数为20.0×0.01mm=0.200mm，螺旋测微器示数为4.5mm+0.200 mm="4.700" mm．欧姆表读数为表盘示数乘以倍率，由于刻度不均匀，因此可以不进行估读，由乙图中欧姆表可知，表盘示数为22Ω，乘以欧姆档的倍数为“×l0”，所以欧姆表的读数为22×l0=220Ω．

本题难度：一般

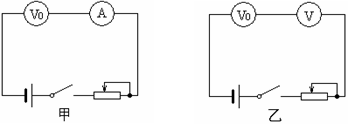

5、实验题  一个电压表V0，量程3V，内阻约为1kΩ．为进一步测量V0的内阻，有甲、乙两个电路可选择．备选器材有：
电流表A1，量程3mA；
电流表A2，量程0.6A；
电压表V，量程3V，内阻Rv＝1.2 kΩ；
滑动变阻器R，0～3000 Ω；
电源E，6V电池组，内阻不计．

（1）若选用甲电路，电流表应选用?　　　　　，若V0和选用电流表示数分别为U0和I，则测得电压表的内阻R0＝?　　　　　．
（2）若选用乙电路，若V0和V示数分别为U0和U，则测得电压表的内阻R0＝?　　　　　（用U0、U、RV等字母表示）．

参考答案：A1?，?，

本题解析：（1）由于电压表V0允许通过的电大电流为，为了准确测量电压表电流，应选A1
根据欧姆定律，待测电压表的内电阻
（2）由于两个电表串联，流过两个表的电流相同，因此，因此待测电压表内阻

本题难度：一般
