2、选择题  如图所示，用粗细均匀的电阻丝折成平面梯形框架，ab、cd边均与ad边成60°角，ab=bc=cd=L，长度为L的电阻丝电阻为r，框架与一电动势为E，内阻为r的电源相连接，垂直于框架平面有磁感应强度为B的匀强磁场，则框架受到的安培力的合力大小为（　　）
A．0
B．

3、选择题  自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献．下列说法正确的是（　　）
A．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系
B．欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系
C．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系
D．焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系

4、简答题  两根足够长的平行金属导轨，固定在同一水平面上，磁感应强度为B的匀强磁场与导轨所在平面垂直，方向竖直向下，导轨的电阻忽略不计，导轨间的距离为L，两根质量均为m的平行金属杆甲、乙可在导轨上无摩擦地滑动，滑动过程中与导轨保持垂直，每根金属杆接入回路的电阻都为R，在开始时刻，两杆都处于静止状态。现有一与导轨平行，大小为F的恒力作用于金属杆甲上，使金属杆在导轨上滑动。
(1)若某时刻甲的速度为v1，乙的速度为v2，求此时乙的加速度大小a乙；
(2)求由两金属杆与两金属导轨构成的回路中的最大感应电动势E。

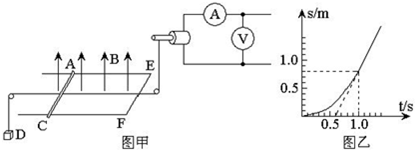

5、简答题  如图甲所示，不计电阻的“U”形光滑导体框架水平放置，框架中间区域有竖直向上的匀强磁场，磁感应强度B=1.0T，有一导体杆AC横放在框架上，其质量为m=0.10kg，电阻为R=4.0Ω．现用细绳栓住导体杆，细绳的一端通过光滑的定滑轮绕在电动机的转轴上，另一端通过光滑的定滑轮与物体D相连，物体D的质量为M=0.30kg，电动机的内阻为r=1.0Ω．接通电路后，电压表的示数恒为U=8.0V，电流表的示数恒为I=1.0A，电动机牵引原来静止的导体杆AC平行于EF向右运动，其运动的位移-时间图象如图乙所示．取g=10m/s2．求：匀强磁场的宽度；
