1、选择题  如图所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的是：（ ?）

A．电荷从a到b加速度减小
B．b处电势能小
C．b处电势高
D．电荷在b处速度小

2、选择题  两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中A、N两点的电势为零，ND段中C点电势最高，则

[? ]
A．C点的电场强度大小为零
B．A点的电场强度大小为零
C．NC间场强方向向x轴正方向
D．将一负点电荷从N点移到D点，电场力先做正功后做负功

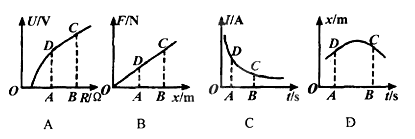

3、选择题  利用图像处理物理问题是我们常用的方法。.下列图象跟坐标轴所围成的面积ABCD存在实际物理意义的是

4、简答题  在光滑绝缘水平面上固定一个内壁光滑的竖直圆筒S，其俯视图如图，圆筒半径为1m．圆筒轴线与水平面的交点O处用一根不可伸长的长0.5m的绝缘细线系住质量为0.2kg，电量为5×10-5C的带正电小球．水平方向有一匀强电场E=4×104N/C，方向如图所示．小球从图示位置（细线和电场线平行）以v0=10m/s垂直于场强方向运动．当小球转过90°时细线突然断裂．求：
（1）细线断裂时小球的速度大小；
（2）若在圆心O处用一根牢固、不可伸长、长为0.5m的绝缘细线系住小球（质量和电量均不变），小球从原位置以初速度10m/s垂直于场强方向开始运动，为保证小球运动过程中细线始终不松弛，求电场强度E大小的取值范围；
（3）在（1）的情况下，细线断裂后小球继续运动并与筒壁碰撞，若小球与筒内壁碰后不反弹，求小球继续沿筒内壁运动的最小速度．

5、简答题  如图所示，绝缘水平面上静止着两个质量均为m，电量均为+Q的物体A和B（A、B均可视为质点），它们间的距离为r，与平面间的支摩擦因数均为μ，静电力常数为K．求：
（1）A受的摩擦力为多大？
（2）如果将A的电量增至+4Q，B的电量不变，两物体开始运动，当它们的加速度第一次为零时，A、B各运动了多少距离？
