1、选择题下列不会用到温度传感器的是
A.空调机
B.电冰箱
C.微波炉
D.楼道自动开关电灯

2、计算题如图所示，在光滑绝缘水平面上有直角坐标系xoy，将半径为R=0.4m，内径很小、内壁光滑、管壁极薄的圆弧形绝缘管AB水平固定在第二象限内，它的A端和圆心都在y轴上，B端在x轴上，与y轴负方向夹角θ=60º。在坐标系的第一、四象限不同区域内存在着四个垂直于水平面的匀强磁场， a、b、c为磁场的理想分界线，它们的直线方程分别为；在a、b所围的区域Ⅰ和b、c所围的区域Ⅱ内的磁感应强度分别为、，第一、四象限其它区域内磁感应强度均为。当一质量m =1.2×10

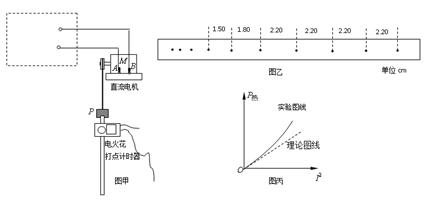

3、实验题用如图甲所示的装置探究直流电机转动时线圈的电热功率与输入电流的关系，图中电路图未画出．现备有如下实验器材：
A．直流电机M（3.0V 1W）
B．3V直流电源
C．电流表（0-0.6A 0.5Ω）
D．电流表（0-3A 0.1Ω）

E．电压表（0-3V 内阻约3 kΩ）         F．滑动变阻器（0-5Ω）
G．开关、导线若干                       H．秒表
I．电火花打点计时器                        J．重锤P（约0.1kg）
K．纸带                                 L．刻度尺
M．弹簧测力计                           N．游标卡尺
（1）为测量电机线圈的电热功率，上述提供的器材中多余的是         （写出器材序号）；
（2）根据实验要求，在图甲虚线框内画全实验电路图；

（3）实验中，若测出电压表的读数为U，电流表的读数为I，重锤的重力为G，电机匀速提升重物的速度为v，则电机线圈的电热功率可表示为；若在某一输入电流下，电机提升重锤运动时打点纸带如图乙所示（图中相邻计数点的时间间隔T=0.04s），根据纸带数据，可求得重锤匀速向上运动时的速度v= m/s．
（4）改变电路中的电流，得出电机线圈在不同电流I下的电热功率P热，作出P热—I2图线如图丙中实线所示．发现实验图线与理论图线存在较大偏差，你认为产生这种偏差的原因可能是（回答一个原因即可）．

4、选择题用绝缘细线将一个质量为m、带电量为q的小球悬挂在天花板下面，设空间中存在有沿水平方向的匀强电场．当小球静止时把细线烧断，小球将做
A.自由落体运动
B.曲线运动
C.沿悬线的延长线做匀加速直线运动
D.变加速直线运动

5、实验题（12分）如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的伏安特性曲线的实验电路图。
（1）根据图甲所示电路图，用笔画线代替导线，将图乙中的实物图连接完整。（4分）

（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于____ ____端（选填“A”、“B”或“AB中间”）（2分）
（3）实验中测得有关数据如下表：根据表中的实验数据，在图丙中画出小灯泡的I—U特性曲线（用横坐标表示U）。（4分）

U/V	0.40	0.80	1.20	1.60	2.00	2.40	2.80
I/A	0.10	0.16	0.20	0.23	0.25	0. 26	0.27

（4）根据你描绘的I—U特性曲线，可求得灯泡的额定功率为 W．（2分）
