参考答案：①B E F②如图   M③如图 灯丝电阻率随温度（U）升高而增大④

本题解析：①灯泡额定电压为2V，电压表应选B，灯泡额定电流为0.5A，电流表应选E，为方便实验操作，滑动变阻器应选：F

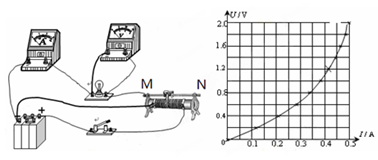

②描绘灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法，灯泡正常发光时电阻为，电压表内阻为电压表内阻约为1kΩ，电压表内阻远大于灯泡电阻，电流表应采用外接法，实验电路图如图所示；为保护电路，闭合开关前，滑片应置于左端M处

③根据坐标系中描出的应点，用平滑的曲线把各点连接起来，作出灯泡的U-I图象，如图所示．由于灯泡电阻受温度影响，灯泡电阻随温度升高而增大，所以灯泡的U-I图线不是直线．
④在灯泡的U-I图象坐标系中作出电池的U-I图象，如图所示；

由图象可知，用该电池给灯泡供电时，灯泡两端电压为1.1V，电流为0.4A，则灯泡实际功率．
考点：描绘小灯泡的伏安特性曲线

本题难度：一般

4、实验题  为描绘该元件的图线。提供了如下器材：
A．电流表A(量程0.6A，内阻约0.9)
B．电压表V(量程3V，内阻约3k)
C．滑动变阻器R1(10，2A)
D．滑动变阻器R2(1000，1A)
E．电源目电动势（6V，内阻约0.1)
F．开关S及导线若干
①实验中滑动变阻器应该选择_________ (填写器材前面的字母序号)，以保证实验过程中调节方便；
②设计合适电路，在答题纸的虚线框内画出实验电路图：

③如图中I、II图线，一条为元件真实的图线，另一条是本次实验中测得的图线，其中_________是本次实验中测得的图线。

参考答案：①C（或滑动变阻器R1）；②如图所示（电流表外接和滑动变阻器分压接法） ③Ⅱ

本题解析：①滑动变阻器要采用分压电路，故选用R1；②电路如图；

③因此电路中，安培表的读数大于待测元件的真实电流，故图线Ⅱ是本次实验中测得的图线。
考点：描绘电器元件的图线

本题难度：一般

5、实验题  根据试题的要求填空。⑴图（甲）为多用电表的示意图，其中S、K、Ｔ为三个可调节的部件，现用此电表测量一阻值约为20～30Ω的定值电阻，测量的某些操作步骤如下：

①调节可调节部件__ ___，使电表指针停在__   _位置；
②调节可调节部件K，使它在尖端指向__  __位置；
③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件__ __，使电表指针指向__ ___位置。
⑵在用多用表测量另一电阻的阻值时，电表的读数如图（乙）所示，该电阻的阻值为_ _。

参考答案：（1）①S；电流表、电压表的零刻度（或表盘左边的零刻度）②×1Ω挡③T；表盘右边的欧姆挡零刻线(2)15000Ω

本题解析：（1）①多用电表的使用首先进行机械调零：调节可调部件S，使电表指针停在电流表、电压表的零刻度（或表盘左边的零刻度）的位置
②选择合适的档位：因电阻约为20-30欧姆，则选择×1Ω即可．
③选档后进行欧姆调零：将红、黑表笔分别插入“+”、“-”插孔，笔尖相互接触，调节可调部件T，使电表指针指向表盘右边的欧姆挡零刻线位置．
（2）图示读数为：．
考点：考查了多用电表的使用

本题难度：一般
