1、选择题  下列说法正确的是(　　)
A．热敏电阻是把热量这个热学量转为电阻这个电学量
B．金属热电阻的化学稳定性好，但灵敏度差
C．电熨斗中的双金属片是温度传感器
D．霍尔元件是能够把磁学量磁感应强度转换为电压的传感元件

2、选择题  如图甲为一火灾报警系统．其中R0为定值电阻，R为热敏电阻，其阻值随温度的升高而减小．理想变压器原、副线圈匝数比为5：1，副线圈输出电压如图乙所示，则下列说法正确的是（ ? ）


A．原线圈输入电压有效值为220V
B．副线圈输出电压瞬时值表达式u=44cos(100πt)V
C．R处出现火情时原线圈电流增大
D．R处出现火情时电阻R0的电功率减小

3、计算题  如（a）图，质量为M的滑块A放在气垫导轨B上，C为位移传感器，它能将滑块A到传感器C的距离数据实时传送到计算机上，经计算机处理后在屏幕上显示滑块A的位移－时间（s－t）图象和速率－时间（v－t）图象。整个装置置于高度可调节的斜面上，斜面的长度为l、高度为h。（取重力加速度g＝9.8 m/s2，结果可保留一位有效数字）

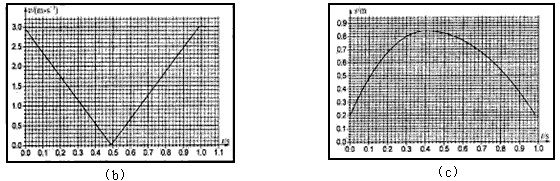

（1）现给滑块A一沿气垫导轨向上的初速度，A的v－t图线如（b）图所示。从图线可得滑块A下滑时的加速度a＝_____________m/s2，摩擦力对滑块A运动的影响_____________。（填“明显，不可忽略”或“不明显，可忽略”）
（2）此装置还可用来验证牛顿第二定律。实验时通过改变_____________，可验证质量一定时，加速度与力成正比的关系；实验时通过改变_____________，可验证力一定时，加速度与质量成反比的关系。
（3）将气垫导轨换成滑板，滑块A换成滑块A"，给滑块A"一沿滑板向上的初速度，A"的s－t图线如（c）图。图线不对称是由于_____________造成的，通过图线可求得滑板的倾角θ＝_____________（用反三角函数表示），滑块与滑板间的动摩擦因数μ＝_____________。

4、填空题  电信号通常分为两类：一类是电压随时间连续变化的模拟信号，另一类是电压随时间不连续变化的数字信号，图（甲）中的信号是______信号．现有一个简单的逻辑电路，在两个输入端A、B输入一定的电压信号后，在其输出端Z输出了如图（乙）所示的波形，由此可以判断，该门电路是______．

5、选择题  如图所示的门电路符号，下列说法中正确的是(　　)

A．甲为“非”门、乙为“与”门、丙为“或”门
B．甲为“与”门、乙为“或”门、丙为“非”门
C．甲为“非”门、乙为“或”门、丙为“与”门
D．甲为“或”门、乙为“与”门、丙为“非”门
