1、选择题  有一种测量人体重的电子秤，其原理图如下图中的虚线框内所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)。设踏板的质量可忽略不计，已知理想电流表的量程为3 A，电源电动势为12 V，内阻为2 Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)。下列说法正确的是

[? ]
A．该秤能测量的最大体重是1 400 N
B．该秤能测量的最大体重是1 300 N
C．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375 A处
D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400 A处

参考答案：AC

本题解析：

本题难度：一般

2、选择题  测定压力变化的电容式传感器如图所示，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现将此电容式传感器连接到如图所示的电路中，当待测压力增大时

[? ]
A．电容器的电容将减小
B．电阻R中没有电流
C．电阻R中有从a流向b的电流
D．电阻R中有从b流向a的电流

参考答案：D

本题解析：

本题难度：一般

3、实验题  （7分）、如图所示是蒋老师设计的防盗门报警器的简化电路示意图，（含逻辑电路图）门打开时，红外光敏电阻Rt受到红外线照射，电阻减小；门关闭时会遮蔽红外线光源（红外线光源没有画出），红外光敏电阻Rt增大。经实验试验，灯的亮灭的却能反映门的开关状态。（1）要实现门打开时红灯亮，同时电铃响，门关闭时绿灯亮，电铃不响，试简述其工作原理。（2）在图中虚线框内该装入怎样的元件？在虚线框内画出门电路图。

[

参考答案：
门打开时，红外光敏电阻R3受到红外线照射，电阻减小，通过螺线管的电流增大，磁性增强电磁继电器工作，衔铁片被吸住，红灯接通发光，R3减小，由I=E/R+r和U=E-Ir知干路电流I增大， R2两端电压减小，光敏电阻R3两端电压减小，如果在虚线框内设置一个非门电路，则电铃获得较高电压而发声。反之门关闭时，会遮蔽红外线光源，红外光敏电阻R3增大。同理可推知通过螺线管的电流减小，磁性减弱，衔铁片被释放，绿灯接通发光，光敏电阻R3两端电压增大，由非门电路使电铃电压减小而不发声。

本题解析：门打开时，红外光敏电阻R3受到红外线照射，电阻减小，通过螺线管的电流增大，磁性增强电磁继电器工作，衔铁片被吸住，红灯接通发光，R3减小，由I=E/R+r和U=E-Ir知干路电流I增大， R2两端电压减小，光敏电阻R3两端电压减小，如果在虚线框内设置一个非门电路，则电铃获得较高电压而发声。反之门关闭时，会遮蔽红外线光源，红外光敏电阻R3增大。同理可推知通过螺线管的电流减小，磁性减弱，衔铁片被释放，绿灯接通发光，光敏电阻R3两端电压增大，由非门电路使电铃电压减小而不发声，所以所需电路图如下：

本题难度：一般

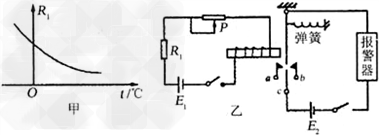

4、填空题  传感器担负着信息采集的任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热传感器，主要是应用了半导体材料制成的热敏电阻，热敏电阻随温度变化的图线如图甲所示，图乙是用热敏电阻R1。作为传感器制作的简单自动报警器线路图。则：?

（1）为了使温度过高时报警器铃响，开关（报警前）应接在________(填“a”或“b”)
（2）若使启动报警的温度提高些，应将滑动变阻器的滑片P点向_________移动(填“左”或“右”)。

参考答案：（1）a
（2）左

本题解析：

本题难度：一般

5、选择题  一个门电路的两个输入端A、B与输出端Z的波形如图所示，则可知该门电路是（　　）
A．“与”门
B．“或”门
C．“与非”门
D．“或非”门
