高中物理知识点大全《门电路传感器》试题巩固（2017年最新版）(十)

2017-09-23 23:03:25 来源:91考试网作者:www.91exam.org 【大中小】

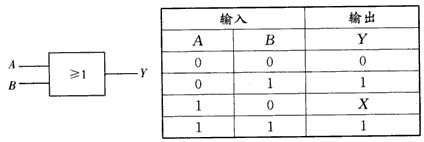

微信搜索关注"91考试网"公众号,领30元,获取公务员、事业编、教师等考试资料40G! 1、填空题逻辑电路图（如图所示）及其真值表（如下表），此逻辑电路为__________门电路，在真值表中X处的逻辑值为__________。参考答案：或，1 本题解析：本题难度：简单 2、选择题（B）如图所示是由“与门”、“或门”和“非门”三个基本逻辑电路组成的一个组合逻辑电路，A、B、C为输入端，Z为输出端，在完成真值表时，输出端Z空格中从上到下依次填写都正确的是：（　　）
A	B	C	Z 0 0 0 ? 0 0 1 ? 0 1 0 ? 0 1 1 ? 1 0 0 ? 1 0 1 ? 1 1 0 ? 1 1 1 ?

A．0?0?0?1?0?1?0?1
B．0?0?0?0?0?0?1?0
C．0?0?1?0?1?0?1?0
D．以上答案都不正确

参考答案：C

本题解析：

本题难度：一般

3、实验题如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警。该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用______________门电路，虚线框乙内应选用______________门电路（填与、非、或）。

参考答案：或，或

本题解析：

本题难度：一般

4、填空题如表是某最简单逻辑电路的真值表，此逻辑电路为______门?电路，在此真值表中X处的逻辑值为______．

输入

输出
A
B
Z
0
0
0
0
1
X
1
0
0
1
1
1

参考答案：因为输入0，0，输出为0，输入为1，0，输出为0，输入为1，1，输出为1．知该逻辑关系为“与”逻辑关系，该逻辑电路为与门电路，则X=0．
故答案为：与，0．

本题解析：

本题难度：一般

5、简答题如图18-7-16所示为彩色电视机的消磁电路示意图，R是热敏电阻，L是消磁线圈.试说明此电路的工作过程.

图18-7-16

参考答案：打开电视机的过程，消磁电路同时接通，热敏电阻温度低，处于冷状态，其电阻值很小，又由于消磁线圈电阻也很小，所以有很大的电流通过消磁线圈，这个大电流产生很强的磁场，作用在显像管上，达到给显像管消磁的目的.

本题解析：打开电视机的过程，消磁电路同时接通，热敏电阻温度低，处于冷状态，其电阻值很小，又由于消磁线圈电阻也很小，所以有很大的电流通过消磁线圈，这个大电流产生很强的磁场，作用在显像管上，达到给显像管消磁的目的.对显像管的消磁过程时间很短，因此完成消磁后必须切断消磁线圈的电流，电压不能加在消磁线圈上，这一过程产生的电热功率很大，使热敏电阻上产生的电功率减小，使热敏电阻的阻值（后来随着热敏电阻的温度降低，其电阻值减小，但是这时消磁线圈的电压不再加上，是由热敏电阻内部的装置控制）减小.

本题难度：简单
