1、选择题 如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，除R以外其余电阻不计．从某时刻开始在原线圈c、d两端加上u1=220 sin100πt（V）的交变电压，并将开关接在a处．则（ ）
A．t=s时，c、d间电压瞬时值为110V
B．t=s时，电压表的示数为22V
C．若将滑动变阻器触片P向上移动，电压表和电流表A2的示数均变大
D．若将单刀双掷开关由a拨向b，两电流表的示数均变大
|

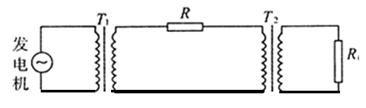

2、选择题 图为某小型水电站的电能输送示意图，发电机通过升压变压器 和降压变压器 向用户供电。已知输电线的总电阻R=10 ，降压变压器的原、副线圈匝数之比为4：1，副线圈与纯电阻用电器组成闭合电路，用电器电阻R0=11。若 均为理想变压器，的副线圈两端电压表达式为 。下列说法正确的是
A．发电机中的电流变化频率为100 Hz
B．通过用电器的电流有效值为20 A
C．升压变压器的输入功率为4 650 W
D．当用电器的电阻R0减小时，发电机的输出功率减小 91ExaM.org
3、选择题 如图所示，理想变压器的原线圈匝数为?n1=1000匝，副线圈匝数?n2=200匝，交变电源的电动势
e=311sin314t（V），接在a、b两点．电阻R=88Ω，接在副线圈c、d两点，电流表和电压表对电路的影响忽略不计，下列结论正确的是（ ）
A．电流表A1的示数为0.10A
B．电压表V1的示数为311V
C．电流表A2的示数为0.75A
D．电压表V2的示数为62.2V
|
4、选择题 汽车消耗的主要燃料是柴油和汽油。柴油机是靠压缩汽缸内的空气点火的；而汽油机做功冲程开始时，汽缸中的汽油一空气混合气是靠火花塞点燃的。但是汽车蓄电池的电压只有12 V，不能在火花塞中产生火花，因此，要使用如图所示的点火装置，此装置的核心是一个变压器，该变压器的初级线圈通过开关连到蓄电池上，次级线圈接到火花塞的两端，开关由机械控制，做功冲程开始时，开关由闭合变为断开，从而在次级线圈中产生10 000 V以上的电压，这样就能在火花塞中产生火花了，下列说法正确的是
[? ]
A．柴油机的压缩点火过程是通过做功使空气的内能增大的
B．汽油机点火装置的开关若始终闭合，次级线圈的两端也会有高压
C．接该变压器的初级线圈的电源必须是交流电源，否则就不能在次级线圈中产生高压
D．汽油机的点火装置中变压器次级线圈的匝数必须远大于初级线圈的匝数
5、计算题 (16分)发电机的端电压为220 V，输出电功率为44 kW，输电导线的电阻为0.2 Ω，如果用原、副线圈匝数之比为1∶10的升压变压器升压，经输电线路后，再用原、副线圈匝数比为10∶1的降压变压器降压供给用户．
(1)画出全过程的线路图．
(2)求用户得到的电压和功率．
(3)若不经过变压而直接送到用户，求用户得到的功率和电压．
