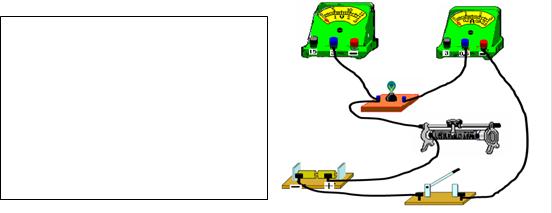

1、实验题  在“测定电池的电动势和内阻”实验中，某同学的实验电路连接如图1所示。
（1）在方框中画出与图1对应的电路图。

（2）在图2的坐标系中标出了该同学所测的实验数据，请作出这些数据点的拟合直线，并读得该直线的截距为        ，求得其斜率为       。

（3）求得电源的电动势是       V，内阻是      Ω（结果保留两位有效数字）。

2、实验题  （12分）在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“3V，1.8 W”的小灯泡、电源、导线和开关外，还有： 电流表A（0-0.6A，内阻约为0.1Ω）  电压表V（0-3V，内阻约为4kΩ）、  滑动变阻器R（0-10Ω，2A）
实验要求保证器材的安全，灯泡两端的电压能从零连续调节，测量结果尽量准确。

（1）为尽可能的减小误差，实验中采用电流表_______（ 选填“内接、外接），采用正确的方式测出的电阻值______（选填“大于”“小于”或“等于”）电阻的真实值
（2）设计一个合理的电路，并在答题纸上所给的方框内画出电路图。
（3）某同学根据电路图连接实物图时，并未连接完整，请用铅笔代替导线在答题纸上帮忙完成实物图
（4）根据实物图，开关S闭合之前，图中滑动变阻器的滑片应该置于         （选填“左端”“右端”或“中间”）。

3、实验题  一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材描绘小灯泡的伏安特性曲线：①电源E1：电动势为3.0V，内阻不计；②电源E2：电动势为12.0V，内阻不计；③电压表V：量程为0~3V，内阻约为10；④电流表A1：量程为0~3A，内阻约为0.1；⑤电流表A2：量程为0~0.6A，内阻约为0.6；⑥滑动变阻器R：最大阻值为l0，额定电流为1.0A；⑦开关S，导线若干。
用实验得到如下数据（I和U分别表示小灯泡的电流和电压）：

（1）实验中电源应选用      ；电流表应选用      （填数字序号）。
（2）在下面实验电路图中将所缺的导线补充完整。

（3）在下面坐标中画出小灯泡的曲线。

（4）若将本题中的小灯泡接在电动势是1.5V、内阻是1.0的电池两端，问小灯泡的实际功率是多少?（若需作图，可直接画在坐标中）

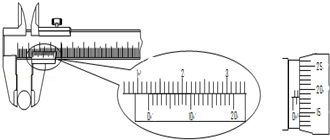

4、实验题  （4分）如图所示，游标卡尺的读数为     mm；螺旋测微器的读数为     mm．

5、实验题  （1）一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线：
A：电源E1：电动势为8.0V，内阻不计；
B：电源E2：电动势为12.0V，内阻不计；
C：电压表V：量程为0—10V，内阻约为10kΩ
D：电流表A1：量程为0—3A，内阻约为0.1Ω;
E：电流表A2：量程为0—300mA，内阻约为1Ω；
F：滑动变阻器R：最大阻值10Ω，额定电流1.0A；
开关S，导线若干。
实验中电源应该选用      ，电流表应该选用        （填前面字母序号）
（2）画出实验电路图：
