1、填空题  用电流表和电压表测量1节干电池的电动势和内电阻，要求选择能够减小误差的电路图进行实验：
（1）提供的器材有：
A．电压表（量程0～3V～15V）
B．电流表（量程0～0.6A～3A）
C．滑动变阻器（0～10Ω，额定电流2A）
D．滑动变阻器（0～200Ω，额定电流1A）
E．干电池一节
F．开关、导线等
为使实验有较精确的结果，电压表应选用______V挡，电流表应选用______A挡，滑动变阻器应选用______（用字母表示）．
（2）读得各组数据如下表：

参考答案：（1）电动势为1.5V，因此电压表选择量程为3V的比较合适，电流表应选用0.6A挡，
为了减小误差和电表读数变化明显，滑动变阻器应选用较小阻值的，即C．


（2）根据各组数据在图中描点画出I-U图线，如图：
根据闭合电路欧姆定律E=U+Ir，可得：I=E-Ur=Er-Ur
由此可知当I=0时的横轴截距大小等于电源的电动势大小，
图象的斜率大小等于电源的内阻倒数，由此可知，E=1.45V，
斜率k=△I△U．
所以r=1k=0.70Ω
故答案为：（1）3V?0.6A?C
（2）图象如图所示?1.45?0.70

本题解析：

本题难度：一般

2、简答题  （1）为测量金属丝的电阻率，在金属丝三个不同的位置用______测量金属丝的直径d（在空格处填写“实验器材名称”），读数如图所示，该金属丝的直径为______mm．
（2）一量程为100μA的电流表，内阻为100Ω，现串联一个9900Ω的电阻将它改装成电压表．该电压表的量程是______?V．
（3）某学生用一只多用电表来测一个电阻的阻值，他选择R×100挡，并按使用规则正确的调整好了多用电表，测量时表针的偏转很小，为使测量结果尽可能准确，他决定再测量一次，再次测量中，他应选择的是______挡（选填“×10”、“×100”或“×1K”）．换档结束后，实验操作上首先要进行的步骤是______．

参考答案：（1）因金属丝的测量要求精确度要高，故用螺旋测微器．
?读数为：不动刻度+可动刻度，要估读．读作：0.5+40.0×0.01=0.900mm
（2）量程为U=Ig×（Rg+R总）=10010-6×（100+9900）=1.0V
（3）因偏转角度太小，则示数大，故电阻较大，应选择大的档位，为×1K档，换档后电路结构变化，要
? 重新欧姆调零．
故答案为：（1）螺旋测微器（千分尺）?0.900?（2）1.0
? （3）×1K?将表笔短接重新进行调零

本题解析：

本题难度：一般

3、实验题  图示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig=300 μA，内阻Rg=100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E=1.5 V，内阻r=0.5 Ω，图中与接线柱A相连的表笔颜色应是________色。按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx=________kΩ。若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将________(填“变大”“变小”或 “不变”)。

参考答案：红，5，变大

本题解析：

本题难度：一般

4、计算题  如图所示，一长绝缘木板靠在光滑竖直墙面上，质量为m，木板右下方有一质量为2m、电荷量为+q的小滑块，滑块与木板间的动摩擦因数为μ(μ>0.25)，木板与滑块处在场强大小E=的匀强电场中，电场方向水平向左，若电动机通过一根绝缘细绳拉动滑块，使之匀加速向上移动，当滑块与木板分离时，滑块的速度大小为v，此过程中电动机对滑块做的功为W0，已知重力加速度为g。
(1)求滑块向上移动的加速度大小；
(2)写出从滑块开始运动到与木板分离的过程中木板增加的机械能随时间变化的函数关系式。

参考答案：解：(1)滑块与木板间的正压力大小FN=qE=4mg
摩擦力大小F=μFN
设小滑块向上运动的距离为h时与木板分离，对滑块由功能关系有：W0-2mgh-Fh=×2mv2
由运动学公式有：v2=2ah
联立解得：a=
(2)对长木板由牛顿第二定律得：F-mg=ma"
摩擦力对木板做的功W=Fx

根据功能关系，木板增加的机械能等于摩擦力所做的功，即△E=W
由以上各式解得：△E=2(4μ-1)μmg2t2

本题解析：

本题难度：一般

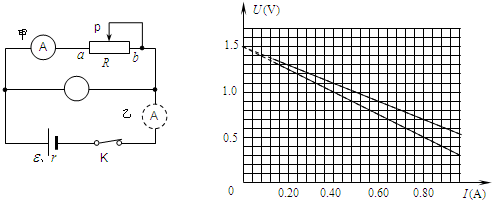

5、简答题  电流表是有电阻（很小）的，称为电流表的内电阻．某同学在做“用电流表和电压表测电源电动势和内电阻”的实验时，设想用如左下图所示的电路判断电流表的不同连接方法对测量结果的影响：他先将电流表连接在甲位置进行实验，然后将电流表改接在乙位置重新进行实验，并将两次实验所得的数据用图线形式画在同一张U-I图线上，如图所示．实验所用电压表的内阻很大，对实验的影响可以忽略．

（1）现有两种滑动变阻器：（?A?）1000Ω，0.1A；（?B?）10Ω，2.0A；实验中应选用______．（填写所选变阻器前的字母）．
（2）由图线可知，电源的电动势?E=______?V，内电阻r=______Ω，电流表的内电阻RA=______Ω．

参考答案：（1）A滑动变阻器最大阻值太大，电流较小，不方便调节，故选B种变阻器；
（2）根据图象可知电源的电动势为E=1.5V
用乙图时，电流表有分压作用，根据闭合电路欧姆定律得：U=E-I（r+RA），所以内阻变大，所以对应的U-I图象应该是下面一条直线，而甲图电压表测量路端电压，电流表测量干路电流，测得的电源电动势和内阻都准确，对应的是上面一条直线，
对甲图，由U-I图象可知：当路端电压为0.7V时，电流为0.8A，根据闭合电路欧姆定律得：
0.7=1.5-0.8r
解得：r=1.0Ω
对甲图，由U-I图象可知：当路端电压为0.5V时，电流为0.8A，根据闭合电路欧姆定律得：
0.5=1.5-0.8（r+RA）
解得：RA=0.25Ω
故答案为：（1）B．
（2）1.5、1.0、0.25．
