1、实验题  （共2个空，每空1分，电路图3分，计5分）
某同学为了测电流表A的内阻精确值，有如下器材：
电流表A1（量程300 mA，内阻约为5Ω);  电流表A2（量程600 mA，内阻约为1Ω) ;
电压表V（量程15 V，内阻约为3 kΩ) ;   定值电阻R0 (5Ω) ;
滑动变阻器R1(0～10Ω，额定电流为1 A);  滑动变阻器R2(0～250Ω，额定电流为0. 3 A) ;
电源E（电动势3 V，内阻较小）．        导线、开关若干．
(1)要求电流表 A1的示数从零开始变化，且多测几组数据，尽可能的减少误差．在如图所示线框内画出测量用的电路图，并在图中标出所用仪器的代号．

(2)若选测量数据中的一组来计算电流表A1的内阻r1，则所用电流表A1的内阻r1表达式为r1 =      ；式中各符号的意义是            。

参考答案：(1）电路如图

(2 )  I1、I2分别为电流表示数，R0是定值电阻大小．

本题解析：(1)电路如图；（2）电流表内阻：，其中I1、I2分别为电流表示数，R0是定值电阻大小．

考点：测电流表的内阻.

本题难度：一般

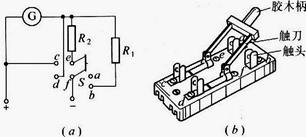

2、实验题  （4分）电流-电压两用电表的电路如图(a)所示.已知图中S是双刀双掷电键， 其外形见图(b)，a、b、c、d、e、f为接线柱.双刀双掷电键的触刀掷向a、b时，e与a接通，
f与b接通；掷向c、d时，e与c接通，f与d接通.灵敏电流计G的量程是0.001A，
内阻是100Ω；电阻R1的阻值为9900Ω，R2的阻值是1.01Ω.那么:

(1)触刀掷向a、b时，此两用表是    表，量程为            。
(2)触刀掷向c，d时，此两用表是    表，量程是             。

参考答案：(1)电压表，量程是10V  (2)电流表，量程是0.1A

本题解析：(1)触刀掷向a、b时由f与b接通，由图知灵敏电流计与电阻R1串联接入电路，此时是电压表，量程是
(2)触刀掷向c、d是，e与c接通，f与d接通，由图知灵敏电流计与电阻R2并联接入电路，此时是电流表，量程是，联立代入数据解得I=0.1A。
考点：电路的连接方式，欧姆定律，串并联电路的关系
点评：学生要能根据开关的掷向判断出电路的连接方式，在根据串并联电路的关系分析问题。

本题难度：一般

3、实验题  用伏安法测电阻,可采用图所示的甲、乙两种接法.如所用电压表内阻为5 000Ω,电流表内阻为0.5Ω.

（1）当测量100Ω左右的电阻时,宜采用                 电路.
（2）现采用甲电路测量某电阻的阻值时,两电表的读数分别为10 V、0.5 A,则此电阻的测量值为       Ω,真实值为             Ω.

参考答案：(1)甲（2）20,     19.5

本题解析：略

本题难度：一般

4、实验题  某同学在“测定金属的电阻率”的实验中：

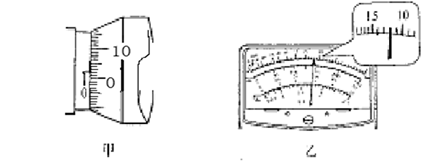

①用螺旋测微器测量金属丝的直径如图甲所示，则该金属丝的直径为        mm。
②先用多用电表粗测其电阻Rx。将选择开关调到欧姆挡“×10”挡位并调零，其表盘及指针所指位置如图乙所示，则此段金属丝的电阻为        。

③现要进一步精确测量Rx的阻值，实验室提供了以下器材：
直流电源E（电动势4V，内阻不计）
电流表A1（量程30mA，内阻约为1）
电流表A2（量程500A，内阻为100）
滑动变阻器R1（最大阻值为10）
电阻箱R2（最大阻值9999.9）
电阻箱R3（最大阻值999.9）
电键S及导线若干。
为了测定金属丝上的电压，可以将电流表       （选填“A1”或“A2”）串联电阻箱       （选填“R2"或“R3”），将其改装成一个量程为3．0V的电压表。如图丙所示，该同学设计了测量电阻Rx的a、b两种方案，其中用到了改装后的电压表和另一个电流表，则要精确测量应选方案       （选填“a”或“b”）。

参考答案：①0.522（0.520~0.525均正确） ②120 ③ A2   R2  b

本题解析：①螺旋测微器精确度是0.01mm，读数为0.5mm+2.1×0.01mm="0.521mm" ②多用电表读数为12.0×10=120Ω ③要将电流表改装成电压表必需知道电流表内阻，故用A2；要改装成电压表需串联电阻，根据电压表改装知识知需串联电阻值为R=，故应选电阻箱R2；改装后电压表内阻RV=6000Ω，因待测电阻阻值满足Rx＞，故待测电阻为大电阻，应用内接法，故选方案b。
考点：螺旋测微器 多用电表测电阻 伏安法测电阻

本题难度：一般

5、实验题  （16分）一电流表的量程标定不准确，某同学利用图1所示电路测量该电流表的实际量程。

所用器材有：量程不准的电流表，内阻=10.0，量程标称为5.0mA；标准电流表，内阻=45.0，量程1.0mA；标准电阻，阻值10.0；滑动变阻器R，总电阻为300.0；电源E，电动势3.0V，内阻不计；保护电阻；开关S；导线。
回答下列问题：
（1）在答题卡上（图2所示）的实物图上画出连线。

（2）开关S闭合前，滑动变阻器的滑动端c应滑动至              端。
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表满偏；若此时电流表的读数为，则的量程=     。
（4）若测量时，未调到满偏，两电流表的示数如图3所示，从图中读出的示数 =       ，的示数 =         ；由读出的数据计算得=    。（保留3位有效数字）

（5）写出一条提高测量准确度的建议：                             。[来源:学.科.网Z.X.X.K][来源:Z&xx&k.Com][来源:学+科+网]

参考答案：⑴连线如图

⑵阻值最大
⑶
⑷6.05mA

本题解析：⑴连线如图
⑵在滑动变阻器的限流接法中在接通开关前需要将滑动触头滑动到阻值最大端[来源:Z&xx&k.Com]
⑶闭合开关调节滑动变阻器使待测表满偏，流过的电流为Im。根据并联电路电压相等有得[来源:学_科_网Z_X_X_K]
⑷待测表未满偏有，将A2的示数0.66mA和其他已知条件代入有
Ma
但图中A1的示数3.0mA量程为5.0mA，根据电流表的刻度是均匀的，则准确量程为6.05mA
⑸

本题难度：困难
