1、实验题  某一电压表的刻度线清楚，但刻度上的数字模糊不清了。某同学为了测定该电压表的量程和内阻，设计了如图甲所示的电路图。已知电路中其他仪器的主要参数如下：
电流表：A1（量程2mA，内阻约20Ω）；A2（量程3mA，内阻约10Ω）；滑动变阻器：R（阻值范围0-50Ω）；电源：E（电动势为4.0V，内阻约为0.2Ω）；电阻R0=2.0×103Ω。

（1）该同学接通电路后，调节滑动变阻器，他发现，当电压表指针达到三分之二满偏刻度时，电流表A1、A2的示数分别为I1=1.0mA、I2=1.5mA。若将两个电流表视为理想电表，不计其内阻影响，则该电压表的量程为______________，该电压表的内阻为______________。
（2）由于电流表A1有内阻，该小组测出的电压表量程的测量值比真实值______________，内阻的测量值比真实值______________（选填“偏大”、“偏小”或“相等”）。
（3）若某同学依据图甲的电路图连接成图乙的实物图，并将滑片P置于滑动变阻器的最左端。由于实物连接电路有一处错误，该同学接通电路后，最可能造成损坏的的仪器是______________。请在乙图上改正电路连接的错误。

参考答案：（1）3.0V，4.0×103Ω
（2）偏小，偏小
（3）电压表

本题解析：

本题难度：一般

2、简答题  某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图所示，则其电阻值是______．如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是______．改变挡位调整倍率后，要特别注意重新______．

参考答案：当选择欧姆挡“×1”挡测量时电阻为R=12Ω，如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是×10挡，改变挡位调整倍率后，要特别注意重新调整欧姆零点．
故答案为：12，10挡，调整欧姆零点

本题解析：

本题难度：一般

3、简答题  如图所示，在铅板A中心处有个放射源C，它能向各个方向不断地射出速度大小相等的电子流，B为金属网，M为紧靠B外侧的荧光屏．A和B接在电路中，它们相互平行且正对面积足够大．已知电源电动势为ε，滑动变阻器的最大电阻是电源内阻r的4倍，A、B间距为d，电子质量为m，电量为e，不计电子形成的电流对电路的影响，忽略重力的作用．
（1）当滑动变阻器的滑片置于中点时，求闭合电键K后，AB间的场强E的大小．
（2）若移动滑动变阻器的滑片，荧光屏上得到最小的亮斑面积为S，试求电子离开放射源时的速度大小．

参考答案：（1）设电源内阻为r，则变阻器的总阻值为4r．
当滑动变阻器的滑片位于中点时，
根据闭合电路欧姆定律得：I=εr+4r=ε5r
AB间的电势差为：UAB=I2r=ε5r?2r=2ε5
所以电场强度为：E=UABd=2ε5d．
（2）荧光屏上的亮斑面积大小由初速度沿竖直方向的粒子在该方向上的位移R决定，即：S=πR2
粒子在做类平抛运动，
所以：R=v0t，
d=12eUABdmt2，
当变阻器的阻值取4r时，UAB最大，此时电子在AB间运动的时间最短：Um=4ε5，
由上述方程解得：v0=1d

本题解析：

本题难度：一般

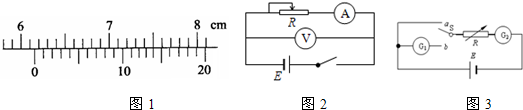

4、简答题  （1）用游标为20个小等分刻度的游标卡尺测量一工件的宽度，得到如图1所示中的游标卡尺的读数，图中游标卡尺的读数为______cm．

（2）为测定一节干电池的电动势和内阻，用如图2所示电路．除干电池、开关、导线外可供使用的实验器材还有：
A．电流表（量程0.6A?3A）
B．电压表（量程3V?15V）
C．滑动变阻器（阻值范围0～10Ω?额定电流2A）
D．滑动变阻器（阻值范围0～200Ω?额定电流1A）
请你完成下面的选择：电流表量程选______，电压表量程选______，滑动变阻器选______．（填器材前面的字母代号）
（3）某实验小组为测量一只微安表G1的内阻，采用了以下的方法：
实验器材：一只待测的微安表G1；一只标准电流表或量程较大（或与待测表相同）的标准微安表G2；一节干电池；0～9999Ω的电阻箱一只；单刀双掷开关一只；导线若干．
实验步骤一：将开关S断开，按图3所示连接电路．
实验步骤二：使开关掷向b端，此时电路中通过微安表G1的电流较小，调节电阻箱R使微安表G1的示数接近满偏，记下此时电阻箱R的阻值R1和标准微安表G2的读数I．
实验步骤三：将开关掷向a端，并调节电阻箱R使标准微安表G2示数维持电流I不变，记下此时电阻箱R的阻值R2．
由以上步骤可以测得微安表G1的内阻为Rg=______．
请指出该同学在实验中的疏漏：______．

参考答案：（1）由图1所示游标卡尺可知，主尺示数为6.1cm，游标尺示数为14×0.05mm=0.70mm=0.070cm，则游标卡尺示数为6.1cm+0.070cm=6.170cm．
（2）电动势为1.5V，电流表选3A量程太大，读数误差较大，因此电流表可以选0.6A量程．一节干电池的电动势约为1.5V，则电压表选3V量程；干电池电动势为1.5V，内阻约为0.5～1Ω，使用最大阻值为10Ω滑动变阻器可以测出多组实验数据，且方便操作，故滑动变阻器选C．
（3）设电源电动势为W，内阻为r，由闭合电路欧姆定律得：E=I（r+r1+r2+R1），E=I（r+r2+R2），解得：微安表的内阻为r1=R2-R1；实验前电阻箱接入电路的阻值应为电阻箱的最大阻值，因此实验步骤一中应补充：将电阻箱R阻值调到最大．
故答案为：（1）6.170；（2）0.6A；3V；C；（3）R2-R1；实验步骤一中应补充：将电阻箱R阻值调到最大．

本题解析：

本题难度：一般

5、选择题  用电动势为E，内阻为r的电源对外电路供电，则（ ? ）
A．外电路接的电阻越大，电路中电流越小，路端电压越大
B．外电路断开时，电路中电流为零，路端电压为零
C．如果外电路接的是超导体，则电路中的电流为无穷大
D．如果外电路短路，电源电动势等于内电阻上的电势差

参考答案：AD

本题解析：

本题难度：简单
