1、实验题  有一个小灯泡上标有“4 V 2 W”的字样,现要描绘这个灯泡的伏安特性图线.,有下列器材供选用：
A.?电压表(0?5V,内阻约为10KΩ)
B.?电压表(0?10V，内阻约为20kΩ)
C.?电流表(0?0.3 A,内阻约为1Ω)
D.?电流表(0?0.6A,内阻约为0.4Ω)
E.?滑动变阻器(10Ω,2A)
F.?学生电源(直流6V),还有开关、导线若干
①实验中所用电压表应选用?,电流表应选用?.(用对应的选项字母表示）

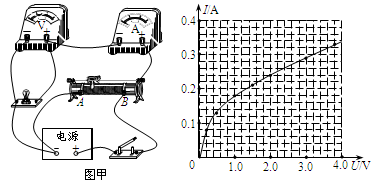

②实验时要求尽量减小实验误差,测量电压时应从零开始多取几组数据，请将图甲中实物连接成满足实验要求的測量电路.

③某同学根据实验得到的数据画出了该小灯泡的伏安特佺曲线(如图乙所示〉,若用电动势为3 V、内阻为2. 5Ω的电源给该小灯泡供电,则该小灯泡的实际功率是___ ___ W

参考答案：（1）AD（2）略（3）0.80（0.78~0.82）

本题解析：（1）小灯泡的额定电压为4V，所以应选择0-5V的电压表，根据公式P=UI可得小灯泡的额定电流为0.5A，所以应选用0-0.6A的电流表，
（2）采用滑动变阻器的分压接法
（3）设小灯泡的电压为U，电流为I，所以即在乙图中作出此图线，与曲线相交于一点，该点为小灯泡的工作点，故I=0.4A，U=2.0V，所以小灯泡的实际功率为P=UI=0.80W

本题难度：简单

2、实验题  （12分）如图甲为某同学描绘额定电压为3.8V的小灯泡伏安特性曲线的实验电路图.
（1）根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整；
（2）开关闭合之前，图乙中滑动变阻器的滑片应该置于________端（选填“A”、“B”或“AB中间”）；
（3）实验中测出8组对应的数据（见下表）：

参考答案：（1）电路连接如下甲 （2）A （3）1.3W，如图乙 增大。

本题解析：（1）从表格可看出电压、电流是从零开始增大，滑动变阻器选择分压式，电阻较小，选择外接法。电路图如图甲。（2）为保护负载，滑动变阻器的调节应使负载上电压为零，故滑片滑至A端。

本题难度：一般

3、实验题  某同学用电压表和电流表测量Rx的电阻，已知电压表内阻约3kΩ，电流表内阻约1Ω。
(1)某同学用如图甲所示电路测量电阻Rx，Rx的测量值比真实值_______(选填“偏大”或“偏小”)；若被测电阻Rx的阻值约为10Ω，应采用图______(选填“甲”或“乙”)所示由路误差会比较小。

(2)无论是用图甲还是图乙所示电路测量，都不可避免地会产生由电表内阻引起的系统误差。某学习小组设计了以下方案，以避免电表内阻引起的系统误差。该方案利用图丙所示的电路进行测量，主要实验步骤如下：
第一步：将单刀双掷开关S2接2，闭合开关S1，调节滑动变阻器Rp1和Rp2，使电表读数接近满量程，但不超过量程，记录此时电压表和电流表的示数U1、I1
①请你写出第二步操作步骤，并说明需要记录的数据；______________
________________________________________________________
②用测得数据计算被测电阻阻值的计算式是Rx=____________________。
③简要说明此实验方案为什么能避免由电表内阻引起的实验误差。_______
_____________________________________________________________

参考答案：（（1）偏小；?甲?
（2）①将开关S2接1，闭合开关S1，保持滑动变阻器Rp1和Rp2滑片位置不变，记录此时电压表和电流表的示数U2、I2；②Rx=；③当单刀双掷开关S2接2，闭合开关S1时有， = Rx +RA+Rp2；当单刀双掷开关S2接1，闭合开关S1时有，= RA+Rp2，所以有，Rx=，该实验中电流表的内阻所产生的影响两次实验数据相减后被消除，电压表内阻对实验结果没有影响。

本题解析：甲图，电流表外接法，由于电压表要分流，所以测量值比真实值偏小；被测电阻Rx的阻值约为10Ω，已知电压表内阻约3kΩ，电流表内阻约1Ω，很显然，电压表的内阻比被测电阻大得多，所以选用电流表外接方法，误差更小，也就是选用甲图误差更小的。
（2）①将开关S2接1，闭合开关S1，保持滑动变阻器Rp1和Rp2滑片位置不变，记录此时电压表和电流表的示数U2、I2；②Rx=；③当单刀双掷开关S2接2，闭合开关S1时有， = Rx +RA+Rp2；当单刀双掷开关S2接1，闭合开关S1时有，= RA+Rp2，所以有，Rx=，该实验中电流表的内阻所产生的影响两次实验数据相减后被消除，电压表内阻对实验结果没有影响。

本题难度：一般

4、实验题  某同学在用万用表研究光敏电阻特性的实验中，进行了如下步骤



a、首先将万用表的选择开关旋转到ΩX100档，断开表笔，观察表头，发现指针并未指示在左侧Ω处。此时他应该调节?，使指针指示到左侧Ω处。
b、接下去他将两表笔短接，再次观察表头，发现指针并未指示在右侧0Ω处，此时他应该调节?，使指针指示到右侧0Ω处。
c、接下去他将两表笔接触光敏电阻的两端如（图21c）所示，则他读出的读数?光敏电阻此时实际的阻值（填等于、大于或小于）。
d、在测量途中，突然教室的灯熄灭了，图21d所示为灯熄灭前与熄灭后的指针指示，则?（填A或B是灯熄灭后的读数。
e、在实验完成后，他将仪器整理好后打算离开实验室，此时万用表的状态如（图21e）所示，则还需要?。

参考答案：a.A ;? b. C;
c.小于；? d. B；? e.将选择开关旋转到交流电压500档

本题解析：略

本题难度：一般

5、实验题  在“测定一节干电池电动势和内阻”的实验中：

（1）第一组同学利用如图a的实验装置测量，电压表应选择量程??（选填“3V”或“15V”），实验后得到了如图b的U-I图像，则电池内阻为 ?Ω。（电压表、电流表均为理想电表）。
（2）第二组同学也利用图a的连接测量另一节干电池，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向左滑过一段距离x后电流表有读数，于是该组同学分别作出了电压表读数U与x、电流表读数I与x的关系图，如图c所示，则根据图像可知，电池的电动势为??V，内阻为??Ω。

参考答案：(1)? 3V?，? 1.5?。 (2)? 1.5?，? 1?。

本题解析：（1）干电池电动势约为1.5V，所以用3V量程?误差较小；
(2)由图可知，滑片在右面一半时，电压表示数不变，说明此时此时电路短路，路端电压等于电源电动势，为1.5V；滑片滑到距左端10cm位置时，电压表示数U=1.20V，此时电路电流，
点评：中等难度。伏安法测电源电动势内阻的实验中，通常情况下都采用一只安培表，一只伏特表和一个滑动变阻器。 应注意当电池内阻较小时，U的变化较小，图像中描出的点不能占满图象空间，所描得的点及做出的图线误差较大，为此，可使纵轴不从零开始，把纵坐标比例放大，可使结果误差小些。此时，图线与纵轴的交点仍代表电源的电动势，但图线与横轴的交点不再代表短路电流，计算内阻要在直线上选取两个相距较远的点，由它们的坐标值计算出斜率的绝对值,即为内阻r。

本题难度：一般
