1、简答题  水平面上有电阻不计的U形导轨NMQP，它们之间的宽度为L=1m，M和P之间接入电动势为E=10V的电源（不计内阻）．现垂直于导轨搁一根质量为m=1kg、电阻为R=2Ω的金属棒ab，并加一个范围较大的匀强磁场，磁感应强度大小为B=0.5T，方向与水平面的夹角为θ=37°且指向右斜上方，如图所示．试问：当ab棒静止时，ab棒受到的支持力和摩擦力各为多少？

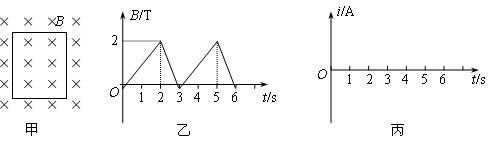

2、简答题  如图甲所示(图见答题纸)，在周期性变化的匀强磁场区域内有一垂直于磁场的矩形金属线圈，其长为0.4m、其宽为0.5m，电阻为R=0.2Ω，当磁感应强度按图乙所示规律变化时，线框中有感应电流产生。求：
(1)前两秒内线圈中感应电流的大小；
(2)在丙图中画出感应电流随时间变化的i-t图象（以逆时针方向为正）；
(3)线框中感应电流的有效值。

3、简答题  地球是个大磁体，在赤道上，地磁场可以看成是沿南北方向的匀强磁场．如果赤道某处的磁感应强度大小为0.5×10-4T，在赤道上有一根东西方向的直导线，长为20m，通有从东到西30A的电流，则求：
（1）地磁场对这根导线的作用力有多大？方向如何？
（2）通电直导线如果南北方向放置，则地磁场对这根导线的作用力有多大？

4、选择题  下面所示的四幅图中，正确标明了带电粒子所受洛伦兹力F方向的是（　　）
A．

B．

C．

D．

5、填空题  电磁炮是利用电磁技术制成的一种理想武器,它的主要原理如图所示.电磁炮轨道宽2 m,长100 m,通过的电流为10 A,要把2.2g的弹体(包括金属杆的质量)加速到10 km/s,则轨道间所加的匀强磁场的磁感应强度B=________ T,磁场力的最大功率P=________ W(轨道摩擦不计).
