1、选择题  如图甲所示，圆形导线框与电阻R串联，框内有变化的磁场．取由a经R流向b为感应电流的正方向，测得随时间t变化的图象如图乙所示．取垂直纸面向里为磁场的正方向，则描述磁感应强度B随时间t变化的图象正确的是

2、计算题  在测定电源的电动势和内电阻实验中，器材如下：干电池的电动势约为1.5 V，内阻约为1.5Ω；电压表 (0～3V，3kΩ)；电压表（0～15V，12kΩ)；电流表(0～0.6A，1.0Ω)；电流表（0～3A，0.5Ω)；滑动变阻器有R1(10Ω，2A)；滑动变阻器有R2(100Ω，0.1A)；电键和若干导线，请你帮助完成下列实验。
（1）电压表应选用______；电流表应选用______；滑动变阻器应选用　　　(填“R1”或“R2”)。
（2）在方框中画出实验电路原理图。

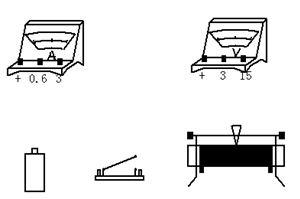

（3）完成实物连接。

（4）在实验中测得多组电压和电流值，得到如图所示的U－I图线，由图可较准确地求出该电源电动势E＝　　　　V；内阻，r=　　　　Ω。

3、填空题  如图所示，电路中的四个电阻均为12Ω，则A、B间的总电阻为______Ω，B、C间的总电阻为______Ω，B、D间的总电阻为______Ω．

4、选择题  如图所示，a、b是用同种规格的铜丝做成的两个同心圆环，两环半径之比为2：3，其中仅在a环所围区域内有垂直于纸面向里的匀强磁场．当该匀强磁场的磁感应强度均匀增大时，a、b两环内的感应电动势大小和感应电流大小之比分别为（　　）
A．1：1，3：2
B．1：1，2：3
C．4：9，2：3
D．4：9，9：4
