1、实验题  2010年世博会在上海举行，本次世博会大量采用低碳环保技术，太阳能电池用作照明电源是其中的亮点之一。硅光电池是太阳能电池的一种，某同学为了测定该电池的电动势和内电阻，设计了如图甲所示电路，图中与A1串联的定值电阻的阻值为R0，电流表视为理想电表，在一定强度的光照下进行下述实验：（计算结果保留两位小数）

（1）闭合开关，调节滑动变阻器，读出电流表A1、A2的值I1、I2。为了作出此电池的U-I曲线，需要计算出电路的路端电压U，则U=__________（用题中所给字母表示）；
（2）根据测量数据作出该硅光电池的U-I图象如图乙所示，该电池的电动势E=__________ V，在流过电流表A2的电流小于200mA的情况下，此电池的内阻r=__________Ω；
（3）若将该硅光电池两端接上阻值为6Ω的电阻，此时对应的电池内阻r=__________Ω．?

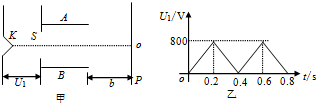

2、简答题  如图甲所示，真空中的电极K连续不断地发出电子（电子的初速度可忽略不计），经电压为u的电场加速，加速电压u随时间t变化的图象如图乙所示．每个电子通过加速电场的过程时间极短，可认为加速电压不变．电子被加速后由小孔S穿出，沿两个彼此靠近且正对的水平金属板A、B间中轴线从左边缘射入A、B两板间的偏转电场，A、B两板长均为L=0.20m，两板之间距离d=0.050m，A板的电势比B板的电势高．A、B板右侧边缘到竖直放置的荧光屏P（面积足够大）之间的距离b=0.10m．荧光屏的中心点O与A、B板的中心轴线在同一水平直线上．不计电子之间的相互作用力及其所受的重力，求：
（1）要使电子都打不到荧光屏上，则A、B两板间所加电压U应满足什么条件；
（2）当A、B板间所加电压U"=50V时，电子打在荧光屏上距离中心点O多远的范围内．

3、填空题  如图所示，电源的电动势为6.5V，内阻为1Ω，两只相同的小灯泡L1和L2上面都标有“6V、3W”的字样．
（1）闭合开关S?1，试计算L1中的电流和加在L1上的电压．
（2）闭合开关S?1，再闭合开关S?2，试计算L?2中的电流和加在L?2上的电压．
有同学做了如下
（1）小灯泡L?1和L?2的电阻都为：R=U?2额/P额=62/3Ω=12Ω干路中的电流：I=E/（R+r）=6.5/（12+1）A=0.5A小灯泡L?1上的电压即为路端电压：U?1=E-Ir=（6.5-0.5×1）V=6V
（2）因小灯泡L?1与小灯泡L?2并联，小灯泡L?2上的电压U?2=6V小灯泡L?2中的电流：I?2=U?2/R?2=6/12A=0.5A
你认为这位同学的解答正确吗？为什么？
请把你的想法说出来，再把你的解答过程写出来．

4、简答题  某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图所示，则其电阻值是______．如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是______．改变挡位调整倍率后，要特别注意重新______．

5、选择题  一静止电子开始经电压为U1的加速电场加速后，又垂直于电场线进入电压为U2的两平行金属板间的偏转电场，射出偏转电场时沿电场线方向偏移量为y，要使y增大，则应（　　）
A．U1、U2都增大
B．U1、U2都减小
C．U1减小、U2增大
D．U1增大、U2减小
