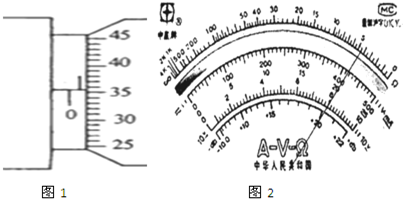

1、填空题  （1）①在测定金属丝电阻率的实验中，某同学用螺旋测微器测量金属丝的直径，一次的测量结果如图所示．图1中读数为______mm．
②用多用电表测电阻每次选择倍率后，都必须手动进行电阻______．图2是测某一电阻时表盘指针位置，是用×100的倍率则此电阻的阻值为______为了提高测量的精度，应选择______的倍率更好．（从×1、×10、×1K中选取）

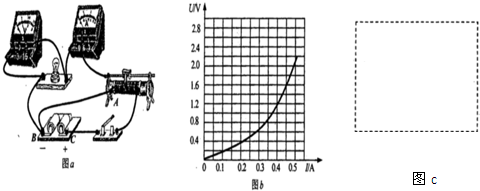

（2）某同学用图a所示电路，描绘小灯泡的伏安特性曲线．可用的器材如下：
电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干．实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图b所示．
①由图可知小灯泡的电阻随温度升高而______（填“变大”“变小”或“不变”）．
②请在图c虚线框中画出与实物电路相应的电路图．
③若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭．则此时的电路中，当滑动变阻器的滑片移到______．（选填“最左端”、“正中间”或“最右端”）时．小灯泡获得的最小功率是______W．（结果保留两位有效数字）

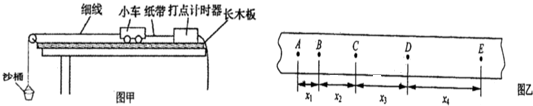

（3）某学习小组用如图甲所示的实验装置探究动能定理，已知小车的质量为M，沙和小桶的总质量为m，实验中小桶未到达地
面，要完成该实验，请回答下列问题：
①实验时为保证小车受到的拉力大小与沙和小桶的总重力大小近似相等，沙和小桶的总质量远小于滑块质量，实验时为保证小车受到的细线拉力等于小车所受的合外力，需要的操作是______．
②在满足第①问的条件下，若通过实验得到纸带如图乙所示，A、B、C、D、E为计数点，相邻两点间的时间间隔为T当地重力加速度为g，相邻计数点间的距离x1，x2，x3，4其中B点和D点对应时刻小车的瞬时速度用vB和vD表示，则vB=______．小车的运动中对应纸带打B、D两点间的过程，动能变化量表达式△EK=______（用M，vB和vD表示）；小车合外力的功表达式W=______．在多组实验数据基础上，分析小车合外力的功与动能变化量的关系为W=△EK

参考答案：（1）①由图甲所示螺旋测微器可知，固定刻度示数为0.5mm，
可动刻度所示为35.5×0.01mm=0.355mm，螺旋测微器的示数为0.5mm+0.355mm=0.855mm；
②每次换挡均需要欧姆调零；
由图乙所示多用电表可知，金属丝电阻阻值R=4.5×100Ω=450Ω；
指针偏转角度过大，可以选择×10挡位；
（2）①根据欧姆定律R=UI知，小灯泡的电阻随电压增大而增大．
②如图所示：



③若把AB间的导线误接在AC之间，则当变阻器滑动触头在变阻器中间时阻值最大R=102Ω=5Ω，此时小灯泡功率最小，把变阻器与电源内阻看成为等效电源的内阻，其电动势为3V，内阻为6Ω，则短路电流I短=36=12A=0.5A，在小灯泡的U-I图象中，连接U=3V与I=0.5A两点，画出表示电源的U-I图象，如图，读出两图线的交点坐标为U=0.88V，I=0.35A，则小灯泡的最小功率为P=UI=0.32；



（3）①由于摩擦阻力的存在，拉力不等于合力，故需将长木板一段适当垫高，使重力的下滑分量恰好平衡摩擦力；
②匀变速直线运动平均速度等于中间时刻的瞬时速度，故：vB=x1+x22T；
动能的增加量为：12M(vD)2-12M(vB)2；
拉力做的功等于总功，为12M(vD)2-12M(vB)2；
故答案为：（1）①0.855；②调零，450，×10；（2）①变大；②如图所示；③正中间，0.32W；（3）①x1+x22T；②12M(vD)2-12M(vB)2，12M(vD)2-12M(vB)2．

本题解析：

本题难度：一般

2、选择题  下列数据最接近实际情况的是(   )
A．使人感到舒适的温度约是23℃
B．台灯正常工作时的电流约是2A
C．中学生步行的速度约是5 m/s
D．中学生从一楼匀速上到三楼所做的功约是300J
