3、选择题  若将变压器输出的交流信号按图所示与示波器连接，对示波器调节后，在荧光屏上出现的波形应为下图所示四种波形中的                               (　　)．

4、实验题  在“练习使用示波器”的实验中：
(1)为观察亮斑在竖直方向上的偏移，应该将扫描范围旋钮置于“外X”挡，使亮斑位于屏的________，然后，应把“DC－AC”开关置于________位置，以给示波器输入一个直流电压．

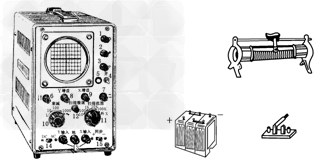

(2)为给示波器输入一个Y方向的直流电压(要求电压从零开始逐渐增加)，请将下图中器材与示波器连成正确的电路．

(3)如果在示波器荧光屏上发现水平方向有一自左向右的移动图形，现要使它在水平方向出现一条直线的方法是___________。
A．逆时针旋转辉度调节旋钮
B．调节扫描范围旋钮和扫描微调旋钮，减小扫描频率
C．调节衰减旋钮
D．调节扫描范围旋钮和扫描微调旋钮，增大扫描频率
(4)若在示波器的“Y输入”和“地”之间加上如图1所示的电压，而扫描范围旋钮置于“外X”挡，则此时屏上应出现的情形是图2中的___________。
?
图1? 图2

5、选择题  若将变压器输出的交流信号按图所示与示波器连接，对示波器调节后，在荧光屏上出现的波形应为下图所示四种波形中的? (　　)．
