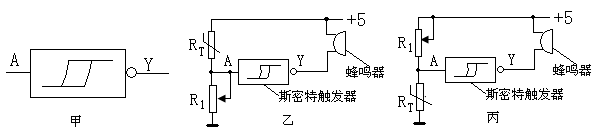

1、填空题  (6分)(1)图甲为斯密特触发器的符号，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候（0.8V），Y会从低电平跳到高电平（3.4V）。由此可知，斯密特触发器是具有特殊功能的?(填“与门”、“或门”或“非门”)。
(2)如图乙、丙是某同学设计的两个电路图。图中R1是可调电阻，RT是热敏电阻，其阻值会随温度的升高而减小。回答下面问题：
①能作为温度报警器的电路图是?(填“乙”或“丙”)
②为使热敏电阻在感测到更高温度时才报警，应该调节R1，使其阻值?(填“增大”或“减小”)

2、选择题  下列仪器内部装有传感器的是（ ?）
A．天平
B．刻度尺
C．红外测温仪
D．弹簧测力计

3、选择题  如图是测量汽车质量的地磅示意图，汽车的质量可通过电流表的示数读出，下列说法正确的是

A．电流表的示数越大说明被测汽车质量越大
B．电流表的示数越大说明被测汽车质量越小
C．把图中的电流表换成电压表同样能测量汽车的质量
D．地磅的最大量程只由弹簧的劲度系数决定，与电路的有关参数无关

4、填空题  如图甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1=20 kΩ，R2=10 kΩ，R3=40 kΩ，Rt为热敏电阻，它的电阻随温度变化的图线如图乙所示。当a、b端电压Uab<0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当Uab>0时，电压鉴别器使S断开，停止加热，恒温箱内的温度恒定在______________℃。
?

5、填空题  由某门电路构成的一简单控制电路如图，其中R′为光敏电阻，光照时电阻很小，R为变阻器，L为小灯泡．其工作情况是：当光敏电阻受到光照时，小灯L不亮，不受光照时，小灯L亮．请在电路中虚线框内画出该门电路符号，该门电路是______．
