1、实验题  用如图甲所示的电路图研究灯泡L（2.4V，1.0W）的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值，检验其标示的准确性。
（1）在闭合开关S前，滑动变阻器触头应放在___________端。（选填“a”或“b”）
（2）根据电路图，请在图乙中以笔划线代替导线将实物图补充完整。
（3）实验后作出的U—I图象如图丙所示，图中曲线弯曲的主要原因是：_________。
（4）根据所得到的图象如图丙所示，求出它在额定电压（2.4V）下工作时的电阻值R=_______，这个测量值比真实值偏____________。（选填“大”或“小”）

2、计算题  如图所示，质量为M的导体棒ab，垂直放在相距为l的平行光滑金属轨道上。导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B、方向垂直与导轨平面向上的匀强磁场中，左侧是水平放置、间距为d的平行金属板。R和Rx分别表示定值电阻和滑动变阻器的阻值，不计其他电阻。
（1）调节Rx=R，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I及棒的速率v。
（2）改变Rx，待棒沿导轨再次匀速下滑后，将质量为m、带电量为+q的微粒水平射入金属板间，若它能匀速通过，求此时的Rx。

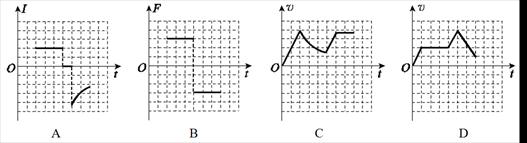

3、选择题  如图，一正方形闭合线圈，从静止开始下落一定高度后，穿越一个有界的匀强磁场区域，线圈上、下边始终与磁场边界平行。自线圈开始下落到完全穿越磁场区域的过程中，线圈中的感应电流I、受到的安培力F及速度v随时间t变化的关系，可能正确的是

4、简答题  如图所示的电路中，=3.5Ω,=6Ω,=3Ω，电压表为理想电表，当开关S断开时，电压表示数为5.7V；当开关S闭合时，电压表示数为3.5V．求电源的电动势和内电阻．

5、简答题  如图所示，质量为m=O.1kg、电阻r=O.1Ω的导体棒MN，垂直放在相距为L=O.5m的平行光滑金属导轨上．导轨平面与水平面的夹角为θ=30°，并处于磁感应强度大小为B=0.4T方向垂直于导轨平面向上的匀强磁场中，导轨下端接有阻值R=0.3Ω的电?阻，棒在外力F作用下，以v=8m/s的速度沿导轨向上做匀速运动，经过一定时间后撤去外力，棒继续运动一段距离s=2m后到达最高位置，导轨足够长且电阻不计，棒在运动过程中始终与导轨垂直且两端与?导轨保持良好接触，重力加速度S取10m/s2，求
（1）棒MN向上匀速运动过程，回路中的电流
（2）从撤去外力至棒MN到达最高位置的过程，通过电阻R?的电荷量q；
（3）从撤去外力至棒MN到达最高位置的过程，整个回路产?生的焦耳热Q0．
