参考答案：AD

本题解析：由乙图可得交流电压u的表达式为，所以A正确；若Rt处的温度升高，Rt的阻值减小，负载的总电阻减小，副线圈电流增大，根据变流规律，原线圈电流增大，输入功率，P=U1I1增大，所以B错误；D正确；此为理想变压器，变压器原、副线圈中的磁通量随时间的变化率之比为1∶1，所以C错误；
考点：本题考查交流电、变压器

本题难度：一般

2、简答题  正弦交流电是由闭合线圈在匀强磁场中匀速转动产生的.线圈中感应电动势随时间变化的规律如图13-6所示，则此感应电动势的有效值为_________V，频率为_________Hz.

图13-6

参考答案：220（或）? 50

本题解析：有效值ε=≈220 V.由图可知
T="0.02" s,故f=="50" Hz.

本题难度：简单

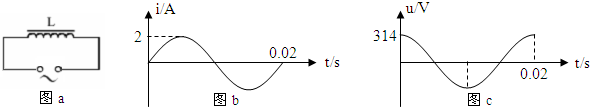

3、选择题  如图a所示，将一交流电源接在一线圈的两端，不计线圈的电阻，线圈中的电流随时间变化的关系如图b所示，线圈两端的电压随时间变化的关系如图c所示，以下说法中正确的是（　　）

A．线圈中的电流方向每秒改变100次
B．电压u的瞬时值表达式为314sin（314t+π/2）V
C．电压u的相位比电流i的相位超前π/2
D．电压u的初相位为π/2

参考答案：A、线圈的电流周期为0.02s，则每秒内有10.02=50个周期，每周期电流方向改变两次，故每秒电流方向改变2×50=100次，A正确；
B、电压的周期为0.02s，故角速度ω=2πT=100π=314，其相位φ=π2故瞬时值表达式为U=Umsin（ωt+φ）=314sin（314t+π2）V，B正确；
C、由图可以看出电流初相位为0，电压初相位为π2，故电压u的相位比电流i的相位超前π2，CD正确；
故选：ABCD．

本题解析：

本题难度：一般

4、选择题  如图3-2-15所示，一只矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，则下列说法中正确的是?（　　）

图3-2-15
A．t＝0时刻，线圈平面与中性面垂直
B．t＝0.01 s时刻，磁通量的变化率最大
C．t＝0.02 s时刻，交流电动势达到最大
D．0.02 s到0.03 s的时间内，交流电的电动势在增大

参考答案：BD

本题解析：由图可知t＝0时刻线圈的磁通量最大，处于中性面位置，A项错误；t＝0.01 s时刻，磁通量为零，磁通量的变化率最大，B项正确；t＝0.02 s时刻与t＝0时刻的情形相同，交流电动势为零，C项错误；0.02 s到0.03 s的时间内，图中切线的斜率增加，交流电的电动势在增大，D项正确.

本题难度：简单

5、选择题  如图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是（   ）

A．A
B．5A
C．A
D．3.5A
